申請日2015.07.19

　　公開(公告)日2015.12.23

　　IPC分類號C01B25/45; C02F3/30

　　摘要

　　一種污泥內碳源強化低C/N比城市生活污水脫氮除磷耦合污泥減量的裝置與方法，屬于低碳氮比城市污水處理和污泥減量的技術領域。本發明的裝置主要包括：脫氮SBR，除磷SBR，污泥發酵裝置。方法為：城市污水首先進入脫氮SBR反應器，先好氧條件下硝化菌進行硝化反應，然后在缺氧條件下反硝化菌利用剩余污泥發酵液進行反硝化，出水排入中間水箱，中間水箱中脫氮后的城市生活污水進入除磷SBR后，在厭氧條件下聚磷菌利用剩余污泥發酵液進行厭氧釋磷，然后在好氧條件下聚磷菌吸磷，出水直接外排。本發明在無外加碳源的條件下能夠?qū)崿F(xiàn)低C/N比(摩爾比)城市生活污水的深度脫氮除磷，并達到污泥減量的目的，從而降低運行成本。

　　權利要求書

　　1.一種污泥內碳源強化城市生活污水脫氮除磷耦合污泥減量的裝置，其特征在于：

　　設有城市污水箱(1)、脫氮SBR(2)、中間水箱(3)、除磷SBR(4)、剩余污 泥箱(5)、污泥發酵裝置(6)、沉淀池(7)和發酵液脫氮除磷池(8);

　　城市污水箱(1)中的生活污水通過第一進水泵(2-1)進入脫氮SBR(2)，脫氮 SBR(2)的出水通過排水泵(2-5)排入中間水箱(3)，中間水箱(3)中的硝化液通 過第二進水泵(4-1)進入除磷SBR(4)，除磷SBR(4)的出水直接排出;脫氮SBR (2)和除磷SBR(4)的排泥分別通過第一排泥泵(2-4)和第二排泥泵(4-2)排入 剩余污泥箱(5)中，再通過污泥投加泵(6-3)投加到污泥發酵裝置(6)中;污泥 發酵裝置(6)中的發酵混合物通過發酵排泥泵(6-4)排入沉淀池(7)中，沉淀池 (7)的出水排入發酵液脫氮除磷池(8)中，去除氮磷的發酵液分別通過第一發酵液 投加泵(8-3)和第二發酵液投加泵(8-2)投加至脫氮SBR(2)和除磷SBR(4)中;

　　脫氮SBR(2)通過第一氣體流量計(2-6)與曝氣泵(2-3)相連，并設有第一 攪拌器(2-2)和第一溶解氧測定儀(2-7);除磷SBR(4)設有第二攪拌器(4-3)、 第二氣體流量計(4-6)、第二溶解氧測定儀(4-5)和出水口(4-4);污泥發酵裝置(6) 設有第三攪拌器(6-1)和pH測定儀(6-2);沉淀池(7)設有排泥口(7-1);發酵液 脫氮除磷池(8)設有第四攪拌器(8-1)、加藥口(8-5)和鳥糞石回收口(8-4)。

　　2.應用權利要求1所述的一種污泥內碳源強化城市生活污水脫氮除磷耦合污泥減 量的裝置的方法，其特征在于包含以下內容：

　　2.1啟動階段：接種脫氮污泥至脫氮SBR(2)，控制污泥濃度在2000-3000mg/L; 接種除磷污泥至除磷SBR(4)，控制污泥濃度在2000-3000mg/L;將濃度為 8000-10000mg/L的剩余污泥加入至污泥發酵裝置(6)并進行厭氧攪拌，控制發酵 pH=9-10，溫度為25-35℃;脫氮SBR系統啟動成功的標志是系統出水COD<50mg/L， NH4+-N<1mg/L，TN<15mg/L;除磷SBR系統啟動成功的標志是系統出水COD< 50mg/L，PO43--P<1mg/L;發酵裝置啟動成功的標志是污泥發酵液中的SCOD和SCFAs 濃度穩定;

　　2.2運行階段：

　　脫氮SBR(2)：脫氮SBR(2)處理低C/N摩爾比(C/N<4)的城市生活污水， 城市生活污水進入后，先進行好氧攪拌，控制溶解氧濃度在2-3mg/L，曝氣停止后， 通過第一發酵液投加泵(8-3)將去除氨氮和磷的發酵液泵入后繼續攪拌，然后靜置 排水，最后閑置;控制排水比為0.4-0.6，污泥濃度在2000-3000mg/L，污泥齡在8-15d， 水力停留時間在5-10h，排水通過排水泵(2-5)排入中間水箱(3)中，排出的污泥 經過第一排泥泵(2-4)泵入剩余污泥箱(5)中;

　　除磷SBR(4)：除磷SBR(4)處理中間水箱(3)中的脫氮生活污水，待脫氮 生活污水進入后，通過第二發酵液投加泵(8-2)泵入脫氮除磷后的發酵液并進行厭 氧攪拌，之后進行曝氣并繼續攪拌，控制溶解氧濃度在2-3mg/L，然后靜置排水，最 后閑置;控制排水比為0.4-0.6，污泥濃度在2000-3000mg/L，污泥齡在10-20d，水力 停留時間在5-10h，排水直接排出，排出的污泥經過第二排泥泵(4-2)泵入剩余污泥 箱(5)中;

　　污泥發酵裝置(6)：控制污泥停留時間SRT=8-10d，進泥濃度8000-10000mg/L， 發酵pH=9-10，發酵溫度在25-35℃;根據發酵系統SRT每天通過發酵排泥泵(6-4) 排出經發酵后污泥至沉淀池(7)中進行泥水分離，然后開啟污泥投加泵(6-3)將相 同體積的剩余污泥從剩余污泥箱(5)泵入污泥發酵裝置(6)中，沉淀池(7)中的 上清液由重力作用進入發酵液脫氮除磷池(8)中，上清液進入后測定發酵液脫氮除 磷池(8)中的氨氮和磷濃度，再根據發酵液脫氮除磷池(8)中氨氮和磷的濃度通過 加藥口(8-5)分別投加磷酸鹽和鎂鹽，同時開啟第四攪拌器(8-1)進行攪拌，投加 的摩爾比控制在Mg:P:N=1.2:0.8:1，發酵液脫氮除磷池(8)中氨氮、磷和鎂形成鳥糞 石并通過鳥糞石回收口(8-4)進行鳥糞石回收，然后將去除氮磷后的發酵液分別通 過第一發酵液投加泵(8-3)和第二發酵液投加泵(8-2)投加至脫氮SBR(2)和除 磷SBR(4)中。

　　說明書

　　一種污泥內碳源強化低C/N比城市生活污水脫氮除磷耦合污泥減量的裝置與方法

　　技術領域：

　　本發明涉及污泥內碳源強化低C/N比(摩爾比)城市生活污水脫氮除磷耦合污泥減量 的裝置與方法，屬于低碳氮比城市污水處理和污泥減量的技術領域。

　　背景技術：

　　我國城市污水普遍存在碳源不足，C/N比(摩爾比)較低的問題，而傳統的缺氧/厭氧 /好氧SBR在處理污水過程中存在聚磷菌和反硝化菌之間存在對碳源的競爭，因此為實現 城市生活污水的深度脫氮除磷，強化出水效果，往往需要投加外碳源(乙酸鈉、乙醇等) 來提高進水的C/N比(摩爾比)，然而外碳源的投加導致剩余污泥的產量大幅增加。外加 碳源和剩余污泥的處理均增加了污水處理廠的運行費用。

　　剩余污泥發酵可產生大量的揮發性脂肪酸，且揮發性脂肪酸是生物脫氮除磷的優質碳 源，因此剩余污泥經厭氧發酵既可解決碳源缺乏問題又可解決污泥的處理處置問題;但發 酵過程伴隨著高濃度的氨氮和磷的釋放，在應用發酵液做碳源時需去除產生的氨氮和磷。

　　本發明利用回收氨氮和磷后的剩余污泥發酵液強化城市生活污水脫氮除磷，系統無需 外加碳源，在實現系統深度脫氮除磷的同時達到污泥減量的效果，進而降低污水處理廠的 運行成本。

　　發明內容：

　　本發明為解決城市生活污水C/N比(摩爾比)較低和剩余污泥處理處置較難的問題， 提出污泥內碳源強化低C/N比城市生活污水脫氮除磷耦合污泥減量的裝置與方法。本裝置 和方法中將去除氨氮和磷的剩余污泥發酵液分別用作脫氮SBR和除磷SBR的外加碳源， 提高系統的脫氮除磷效果，同時脫氮SBR和除磷SBR的排泥直接排入發酵裝置進行發酵 產酸，達到污泥減量的效果。

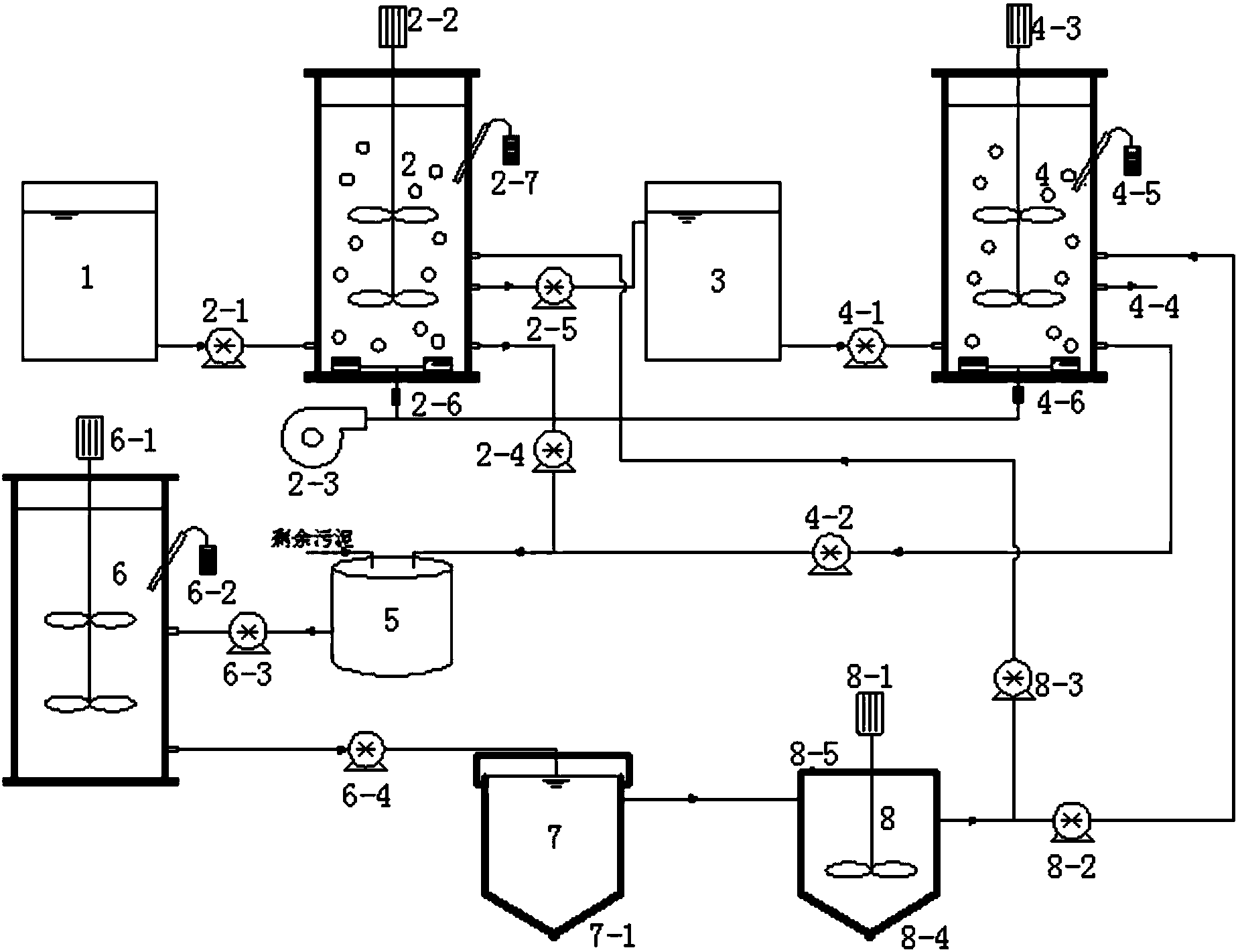

　　一種污泥內碳源強化城市生活污水脫氮除磷耦合污泥減量的裝置和方法，其特征在于 設有城市污水箱(1)、脫氮SBR(2)、中間水箱(3)、除磷SBR(4)、剩余污泥箱(5)、 污泥發酵裝置(6)、沉淀池(7)和發酵液脫氮除磷池(8);

　　城市污水箱(1)中的生活污水通過第一進水泵(2-1)進入脫氮SBR(2)，脫氮SBR (2)的出水通過排水泵(2-5)排入中間水箱(3)，中間水箱(3)中的硝化液通過第二 進水泵(4-1)進入除磷SBR(4)，除磷SBR(4)的出水直接排出;脫氮SBR(2)和除 磷SBR(4)的排泥分別通過第一排泥泵(2-4)和第二排泥泵(4-2)排入剩余污泥箱(5) 中，再通過污泥投加泵(6-3)投加到污泥發酵裝置(6)中;污泥發酵裝置(6)中的發酵 混合物通過發酵排泥泵(6-4)排入沉淀池(7)中，沉淀池(7)的出水排入發酵液脫氮除 磷池(8)中，去除氮磷的發酵液分別通過第一發酵液投加泵(8-3)和第二發酵液投加泵 (8-2)投加至脫氮SBR(2)和除磷SBR(4)中。

　　脫氮SBR(2)通過第一氣體流量計(2-6)與曝氣泵(2-3)相連，并設有第一攪拌器 (2-2)和第一溶解氧測定儀(2-7);除磷SBR(4)設有第二攪拌器(4-3)、第二氣體 流量計(4-6)、第二溶解氧測定儀(4-5)和出水口(4-4);污泥發酵裝置(6)設有第 三攪拌器(6-1)和pH測定儀(6-2);沉淀池(7)設有排泥口(7-1);發酵液脫氮除磷 池(8)設有第四攪拌器(8-1)、加藥口(8-5)和鳥糞石回收口(8-4)。

　　在本發明裝置中，城市生活污水和污泥的處理流程為：生活污水進入脫氮SBR和除磷 SBR分別進行脫氮除磷，最終出水有除磷SBR排除;脫氮SBR和除磷SBR的剩余污泥排 入污泥發酵裝置，根據發酵裝置的SRT每天排放定量的發酵污泥于沉淀池中進行泥水分 離，沉淀池中的上清液排入發酵液脫氮除磷池進行鳥糞石回收，去除氨氮和磷的發酵液作 為脫氮SBR和除磷SBR的外加碳源。

　　一種污泥內碳源強化城市生活污水脫氮除磷耦合污泥減量的裝置和方法，其特征在于 包含以下步驟：

　　2.1啟動階段：接種脫氮污泥至脫氮SBR(2)，控制污泥濃度在2000-3000mg/L;接 種除磷污泥至除磷SBR(4)，控制污泥濃度在2000-3000mg/L;將濃度為8000-10000mg/L 的剩余污泥加入至污泥發酵裝置(6)并進行厭氧攪拌，控制發酵pH=9-10，溫度為25-35℃; 脫氮SBR系統啟動成功的標志是系統出水COD<50mg/L，NH4+-N<1mg/L，TN<15mg/L; 除磷SBR系統啟動成功的標志是系統出水COD<50mg/L，PO43--P<1mg/L;發酵裝置啟 動成功的標志是污泥發酵液中的SCOD和SCFAs濃度穩定。(波動范圍不超過500mg/L 即可認為是穩定)

　　2.2運行階段：

　　脫氮SBR(2)：脫氮SBR(2)處理低C/N摩爾比(C/N<4)的城市生活污水，城 市生活污水進入后，先進行好氧攪拌，控制溶解氧濃度在2-3mg/L，曝氣停止后，通過第 一發酵液投加泵(8-3)將去除氨氮和磷的發酵液泵入后繼續攪拌，然后靜置排水，最后閑 置;控制排水比為0.4-0.6，污泥濃度在2000-3000mg/L，污泥齡在8-15d，水力停留時間在 5-10h，排水通過排水泵(2-5)排入中間水箱(3)中，排出的污泥經過第一排泥泵(2-4) 泵入剩余污泥箱(5)中;

　　除磷SBR(4)：除磷SBR(4)處理中間水箱(3)中的脫氮生活污水，待脫氮生活 污水進入后，通過第二發酵液投加泵(8-2)泵入脫氮除磷后的發酵液并進行厭氧攪拌，之 后進行曝氣并繼續攪拌，控制溶解氧濃度在2-3mg/L，然后靜置排水，最后閑置;控制排 水比為0.4-0.6，污泥濃度在2000-3000mg/L，污泥齡在10-20d，水力停留時間在5-10h， 排水直接排出，排出的污泥經過第二排泥泵(4-2)泵入剩余污泥箱(5)中;

　　污泥發酵裝置(6)：控制污泥停留時間SRT=8-10d，進泥濃度8000-10000mg/L，發 酵pH=9-10，發酵溫度在25-35℃;根據發酵系統SRT每天通過發酵排泥泵(6-4)排出經 發酵后污泥至沉淀池(7)中進行泥水分離，然后開啟污泥投加泵(6-3)將相同體積的剩 余污泥從剩余污泥箱(5)泵入污泥發酵裝置(6)中，沉淀池(7)中的上清液由重力作 用進入發酵液脫氮除磷池(8)中，上清液進入后測定發酵液脫氮除磷池(8)中的氨氮和 磷濃度，再根據發酵液脫氮除磷池(8)中氨氮和磷的濃度通過加藥口(8-5)分別投加磷 酸鹽和鎂鹽，同時開啟第四攪拌器(8-1)進行攪拌，投加的摩爾比控制在Mg:P:N=1.2:0.8:1， 發酵液脫氮除磷池(8)中氨氮、磷和鎂形成鳥糞石并通過鳥糞石回收口(8-4)進行鳥糞 石回收，然后將去除氮磷后的發酵液分別通過第一發酵液投加泵(8-3)和第二發酵液投加 泵(8-2)投加至脫氮SBR(2)和除磷SBR(4)中。

　　本發明一種污泥內碳源強化城市生活污水脫氮除磷耦合污泥減量的裝置和方法具有 以下優點：

　　1.系統無外加碳源，利用污泥內碳源進行脫氮除磷，降低處理費用。

　　2.將脫氮和除磷過程分開，從而避免反硝化細菌和聚磷菌對碳源的競爭，增強系統的 脫氮除磷效率，并充分利用污泥內碳源。

　　3.設置鳥糞石回收池，在使用發酵液做外碳源時避免增加系統的氨氮和磷負荷的同時 回收鳥糞石。

　　4.脫氮SBR和除磷SBR的剩余污泥直接排入發酵裝置，實現污泥內碳源開發和減量。
