申請日2015.07.19

　　公開(公告)日2015.11.18

　　IPC分類號B01D36/02

　　摘要

　　本實用新型公開了一種廢水中廢渣的處理裝置，涉及廢水處理技術領域，該裝置包括進水通道、除渣通道、出渣通道，進水通道位于除渣通道的一端的上側，出渣通道位于除渣通道的另一端的下側，進水通道和出渣通道均與除渣通道相連通，除渣通道的下部設有廢渣傳送帶，廢渣傳送帶借助于兩端的滾輪轉動，在廢渣傳送帶上設有與除渣通道外部連通的第一漏水孔，廢渣傳送帶的兩端分別與進水通道和出渣通道相銜接，在除渣通道的外部設有位于廢渣傳送帶下方的接水裝置。該裝置能夠完全將廢水中的廢渣處理掉，并且能夠?qū)�廢水進行初步凈化。

　　權利要求書

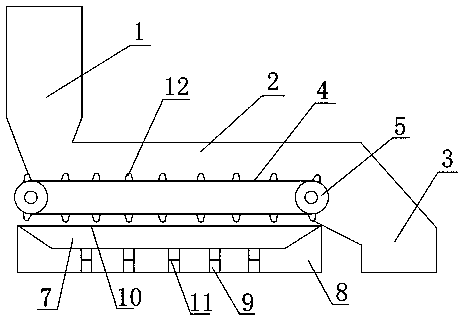

　　1.一種廢水中廢渣的處理裝置，其特征是：該裝置包括進水通道(1)、除渣通道(2)、出渣通道(3)，所述進水通道(1)位于除渣通道(2)一端的上側，所述出渣通道(3)位于除渣通道(2)另一端的下側，所述進水通道(1)和出渣通道(3)均與除渣通道(2)相連通，所述除渣通道(2)的下部設有廢渣傳送帶(4)，所述廢渣傳送帶(4)借助于兩端的滾輪(5)轉動，在廢渣傳送帶(4)上設有與除渣通道(2)外部連通的第一漏水孔(6)，所述廢渣傳送帶(4)的兩端分別與進水通道(1)和出渣通道(3)相銜接，在除渣通道(2)的外部設有位于廢渣傳送帶(4)下方的接水裝置。

　　2.根據權利要求1所述的一種廢水中廢渣的處理裝置，其特征是：所述接水裝置為頂部設有接水槽(7)的漏水座(8)，所述接水槽(7)的截面呈倒梯形形狀，在漏水座(8)上還設有連通接水槽(7)槽底和漏水座(8)底面的多個第二漏水孔(9)。

　　3.根據權利要求2所述的一種廢水中廢渣的處理裝置，其特征是：在接水槽(7)的槽口設有過濾網(10)，在每個第二漏水孔(9)處設有吸水海綿(11)。

　　4.根據權利要求1所述的一種廢水中廢渣的處理裝置，其特征是：在廢渣傳送帶(4)上沿著廢渣傳送帶(4)的長度方向均勻分布有多個撥渣凸起(12)，所述撥渣凸起(12)的兩端與廢渣傳送帶(4)的兩側邊齊平，所述第一漏水孔(6)位于相鄰的兩個撥渣凸起(12)之間，所述滾輪(5)借助于電機轉動。

　　說明書

　　一種廢水中廢渣的處理裝置

　　技術領域

　　本實用新型涉及廢水處理技術領域。

　　背景技術

　　廢水處理工藝一般由多到工序組成，現有的廢水處理大都經過各種管道、泵過濾網。如果不事先將廢水中的大顆粒固體雜質處理掉，在后續處理過程中，很容易發生堵塞，非常麻煩。因此，很需要一種對廢水粗處理裝置，用于除去廢水中的大顆粒雜質。

　　所以現提供一種裝置，能夠?qū)�廢水中的廢渣完全處理掉。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種廢水中廢渣的處理裝置，該裝置能夠完全將廢水中的廢渣處理掉，并且能夠?qū)�廢水進行初步凈化。

　　為解決上述問題，本實用新型采取的技術方案是：一種廢水中廢渣的處理裝置，該裝置包括進水通道、除渣通道、出渣通道，所述進水通道位于除渣通道的一端的上側，所述出渣通道位于除渣通道的另一端的下側，所述進水通道和出渣通道均與除渣通道相連通，所述除渣通道的下部設有廢渣傳送帶，所述廢渣傳送帶借助于兩端的滾輪轉動，在廢渣傳送帶上設有與除渣通道外部連通的第一漏水孔，所述廢渣傳送帶的兩端分別與進水通道和出渣通道相銜接，在除渣通道的外部設有位于廢渣傳送帶下方的接水裝置。

　　優選的，所述接水裝置為頂部設有接水槽的漏水座，所述接水槽的截面呈倒梯形形狀，在漏水座上還設有連通接水槽槽底和漏水座底面的多個第二漏水孔。

　　優選的，在接水槽的槽口設有過濾網，在每個第二漏水孔處設有吸水海綿。

　　優選的，在廢渣傳送帶上沿著廢渣傳送帶的長度方向均勻分布有多個撥渣凸起，所述撥渣凸起的兩端與廢渣傳送帶的兩側邊齊平，所述第一漏水孔位于相鄰的兩個撥渣凸起之間，所述滾輪借助于電機轉動。

　　采用上述技術方案所產生的有益效果在于：該裝置實現了對廢水中顆粒較大的廢渣進行初步過濾，設有廢渣傳送帶和過濾網兩道過濾設施，能夠充分將廢渣完全去除，并且還通過吸水海綿對廢水中最小的泥污顆粒進行過濾，從而得到了能夠進行深度化學過濾的相對雜質較少的廢水，為后續廢水的處理工藝提供了方便，并且完全通過水流重力和電機的作用進行過濾，無需人工操作，效率較高。
