申請日2015.09.02

　　公開(公告)日2017.03.08

　　IPC分類號C02F9/02

　　摘要

　　本發明公開了一種無壓力桶可收集廢水的純水機，包括第一濾水裝置和第二濾水裝置，以及上水箱和下水箱，第一濾水裝置的進水端管路連接自來水供應端，其中第一濾水裝置的出水端管路連接一電磁閥輸入端，該電磁閥的輸出端管路連接一增壓泵輸入端，該增壓泵的輸出端與第二濾水裝置的入水口端管路連接，第二濾水裝置的廢水輸出端管路連接廢水比一端，該廢水比另一端管路連接下水箱，第二濾水裝置的純水輸出端管路連接上水箱，上水箱內設有用以控制增壓泵和/或電磁閥啟停工作的位開關，下水箱上還開設有供廢水溢出的移水口，上水箱、下水箱與各出水龍頭管路連接。

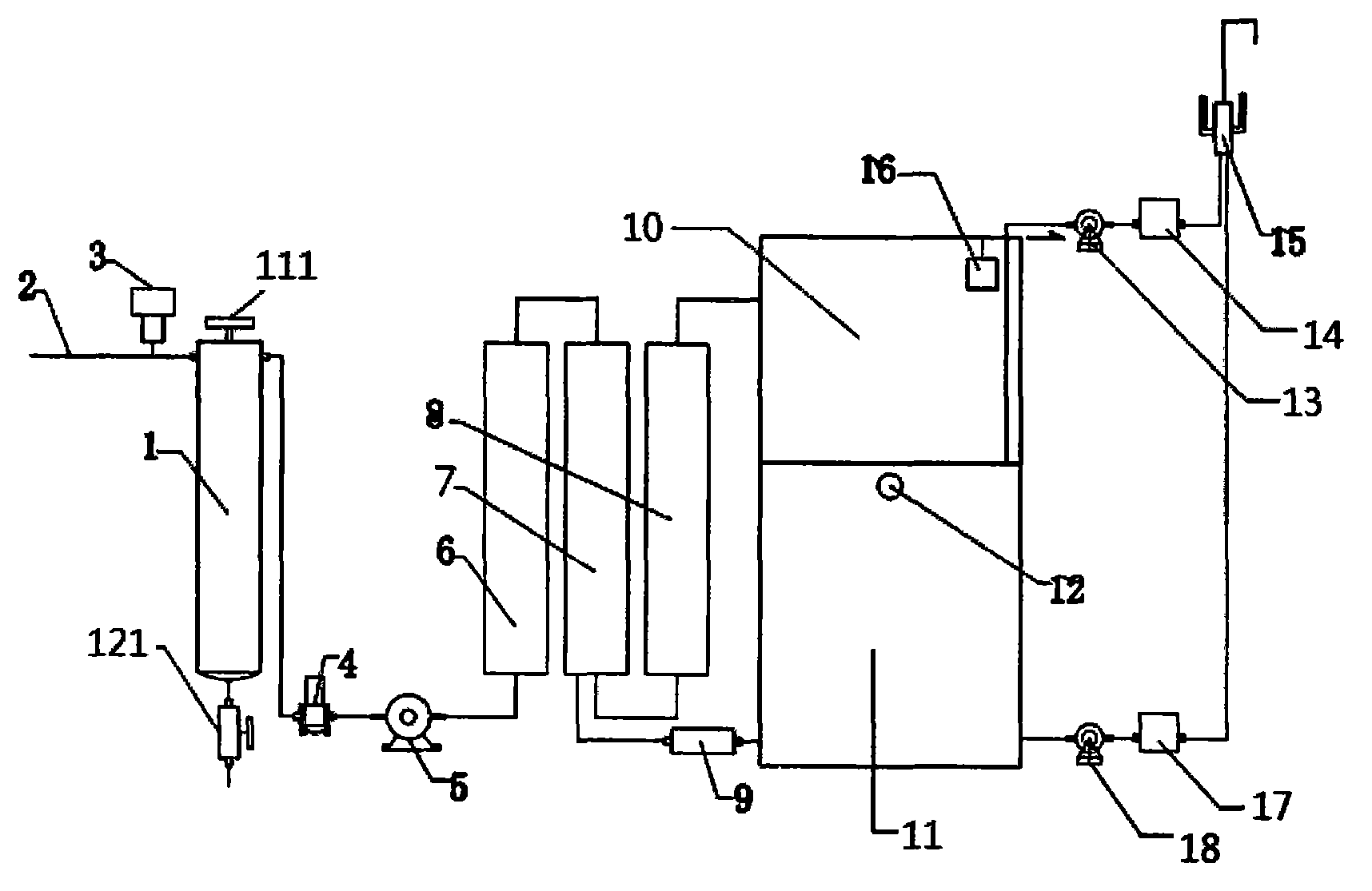

　　摘要附圖



　　權利要求書

　　1.一種無壓力桶可收集廢水的純水機，其特征在于：包括第一濾水裝置和第二濾水裝置，以及上水箱和下水箱，所述的第一濾水裝置的進水端管路連接自來水供應端，其中第一濾水裝置的出水端管路連接一電磁閥輸入端，該電磁閥的輸出端管路連接一增壓泵輸入端，該增壓泵的輸出端與所述的第二濾水裝置的入水口端管路連接，所述的第二濾水裝置的廢水輸出端管路連接廢水比一端，該廢水比另一端管路連接下水箱，所述的第二濾水裝置的純水輸出端管路連接上水箱，所述的上水箱內設有用以控制增壓泵和/或電磁閥啟停工作的位開關，所述的下水箱上還開設有供廢水溢出的移水口，所述的上水箱、下水箱與各出水龍頭管路連接。

　　2.根據權利要求1所述的無壓力桶可收集廢水的純水機，其特征在于：所述的第一濾水裝置為帶清洗功能的陶瓷過濾裝置。

　　3.根據權利要求1所述的無壓力桶可收集廢水的純水機，其特征在于：所述的第二濾水裝置至少包括一組依次連接的前置活性炭濾芯過濾器、RO膜濾芯過濾器以及后置活性炭芯過濾器。

　　4.根據權利要求3所述的無壓力桶可收集廢水的純水機，其特征在于：所述的RO膜濾芯過濾器上分別設置有廢水輸出端和純水輸出端，其中純水輸出端與后置活性炭芯過濾器管路連接，該后置活性炭芯過濾器的輸出端與上水箱管路連接。

　　5.根據權利要求1所述的無壓力桶可收集廢水的純水機，其特征在于：所述的下水箱與其出水龍頭的管道之間設置有抽水泵和控制抽水泵的水壓開關。

　　6.根據權利要求1所述的無壓力桶可收集廢水的純水機，其特征在于：所述的上水箱與其出水龍頭的管道之間設置有抽水泵和控制抽水泵的水壓開關。

　　7.根據權利要求1所述的無壓力桶可收集廢水的純水機，其特征在于：所述的第一濾水裝置進水端與自來水供應端連接的管道間設置有低壓開關。

　　8.根據權利要求1所述的無壓力桶可收集廢水的純水機，其特征在于：所述的上水箱、下水箱為純水機機殼本身分設形成。

　　說明書

　　一種無壓力桶可收集廢水的純水機

　　技術領域

　　本發明涉及水凈化設備，尤指一種無需壓力桶，還可以將廢水存儲利用的純水機。

　　背景技術

　　隨著科技的進步和工農業的迅速發展，水源受到污染的程度也愈來愈嚴重，加之自來水管網年久失修和城市高樓水箱二次供水導致的自來水二次污染。

　　現有的RO純水機幾乎都是采用普通RO膜，自來水或較多雜質的水容易堵塞RO膜過濾孔，降低過濾芯的使用壽命，也使得產水量比較小，因此，無法做到即開即飲，必須在凈水機結構中采用壓力桶來儲存，使經過普通RO膜處理得到的純水儲存起來以備隨時飲用。采用壓力桶也存在很多問題，如長時間儲存很容易造成產出的純水被膠囊自身的異味污染。由于壓力桶內的氣囊一直處于充氣承壓狀態，存在安全隱患和易泄漏出事故的問題，也使得安裝拆卸繁瑣，管線交錯，影響外觀。

　　另外，自來水經過RO凈水機前置陶瓷濾芯和顆�；钚蕴款A(yù)處理過濾，產生的廢水除了含鹽量比自來水高，其他多數指標，如濁度、色度、余氯、嗅和味、有機物、懸濁物、膠體、COD(化學耗氧量)、TOC(總有機碳)、SDI(污染指數)等等，都比自來水還要好!而日常生活中，恰好需要大量的水來用于刷鍋洗碗抹桌子、洗衣服、拖地板、沖廁所等，剛好可以把廢水用在這些地方。然而，目前的RO凈水機在設計上還有一個很大的缺陷，將RO膜過濾后產生的廢水直接排走，造成很大水資源的浪費。

　　發明內容

　　為了解決在現有RO純水機的純水長時間儲存在壓力桶易受壓力桶膠囊自身的異味污染和壓力桶內氣囊存在安全隱患和易泄漏出事故，以及產生的廢水無法收集利用造成水資源浪費的技術問題。本發明的目的在于，提供一種無壓力桶和可以有效收集和利用廢水的RO純水機，該純水機不僅具有產水流量高，可實現即開即飲，將壓力桶改為了儲水桶，杜絕了泄漏出事、避免了純水二次污染的風險和壓力桶爆炸的危險，而且可以將純水機過濾后產生的大量廢水有效收集并加以利用。

　　為解決上述技術問題，本發明采用的技術方案是如下：設計一種無壓力桶可收集廢水的純水機，包括第一濾水裝置和第二濾水裝置，以及上水箱和下水箱，第一濾水裝置的進水端管路連接自來水供應端，其中第一濾水裝置的出水端管路連接一電磁閥輸入端，該電磁閥的輸出端管路連接一增壓泵輸入端，該增壓泵的輸出端與第二濾水裝置的入水口端管路連接，第二濾水裝置的廢水輸出端管路連接廢水比一端，該廢水比另一端管路連接下水箱，第二濾水裝置的純水輸出端管路連接上水箱，上水箱內設有用以控制增壓泵和/或電磁閥啟停工作的位開關，下水箱上還開設有供廢水溢出的移水口，上水箱、下水箱與各出水龍頭管路連接。

　　為了達到更優的發明目的，本發明還具有以下技術方案：

　　所述的第一濾水裝置為帶清洗功能的陶瓷過濾裝置。

　　所述的第二濾水裝置至少包括一組依次連接的前置活性炭濾芯過濾器、RO膜濾芯過濾器以及后置活性炭芯過濾器。

　　所述的RO膜濾芯過濾器上分別設置有廢水輸出端和純水輸出端，其中純水輸出端與后置活性炭芯過濾器管路連接，該后置活性炭芯過濾器的輸出端與上水箱管路連接。

　　所述的下水箱與其出水龍頭的管道之間設置有抽水泵和控制抽水泵的水壓開關。

　　所述的上水箱與其出水龍頭的管道之間設置有抽水泵和控制抽水泵的水壓開關。

　　所述的第一濾水裝置進水端與自來水供應端連接的管道間設置有低壓開關。

　　所述的上水箱、下水箱為純水機機殼本身分設形成。

　　由于采用上述技術方案，本發明的純水機無壓力桶，可實現即開即飲，將壓力桶改為了儲水桶，杜絕了泄漏出事、避免了純水二次污染的風險和爆炸的危險，而且可以將純水機過濾后產生的大量廢水通過下水箱收集并加以利用，節約水資源。
