申請日2015.07.19

　　公開(公告)日2017.01.25

　　IPC分類號B01D21/02

　　摘要

　　一種污泥處理沉淀池涉及一種污泥處理沉淀池結構的改進。本發明提供一種結構簡單，使用方便，能提高污泥密度，并能降低污泥含水率的污泥處理沉淀池。本發明的一種污泥處理沉淀池，包括池體、底板、沉降槽、內側壁、外側壁、放水口、加藥口和滴液孔，其特征在于：所述池體由底板、內側壁和外側壁構成，池體內為沉降槽，所述外側壁上設置有放水口;所述底板上設置有滴液孔。

　　權利要求書

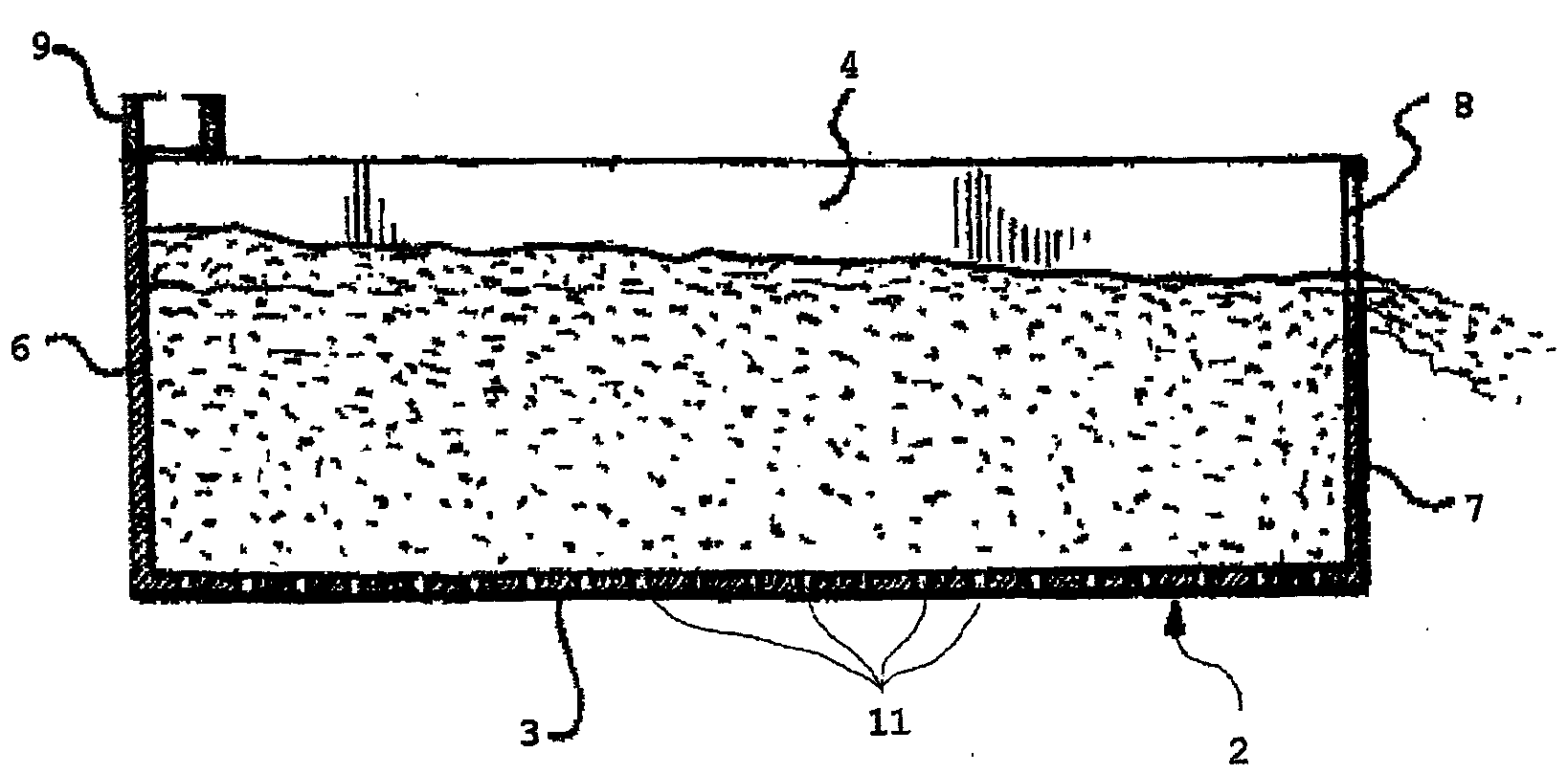

　　1.一種污泥處理沉淀池，包括池體(2)、底板(3)、沉降槽(4)、內側壁(6)、外側壁(7)、放水口(8)、加藥口(9)和滴液孔(11)，其特征在于：所述池體(2)由底板(3)、內側壁(6)和外側壁(7)構成，池體(2)內為沉降槽(4)，所述外側壁(7)上設置有放水口(8);所述底板(3)上設置有滴液孔(11)。

　　2.根據權利要求1所述的一種污泥處理沉淀池，其特征在于，所述內側壁(6)上設置有加藥口(9)。

　　說明書

　　一種污泥處理沉淀池

　　技術領域

　　本發明涉及一種污泥處理沉淀池結構的改進。

　　背景技術

　　污泥是污水處理后的產物，是一種由有機殘片、細菌菌體、無機顆粒、膠體等組成的極其復雜的非均質體。污泥的主要特性是含水率高(可高達99%以上)，有機物含量高，容易腐化發臭，并且顆粒較細，比重較小，呈膠狀液態。它是介于液體和固體之間的濃稠物，可以用泵運輸，但它很難通過沉降進行固液分離。

　　沉淀池是應用沉淀作用去除水中懸浮物的一種構筑物。沉淀池在廢水處理中廣為使用。它的型式很多，按池內水流方向可分為平流式、豎流式和輻流式三種。

　　近年設計成的新型的斜板或斜管沉淀池。主要就是在池中加設斜板或斜管，可以大大提高沉淀效率，縮短沉淀時間，減小沉淀池體積。但有斜板、斜管易結垢，長生物膜，產生浮渣，維修工作量大，管材、板材壽命低等缺點。正在研究試驗的還有周邊進水沉淀池、回轉配水沉淀池以及中途排水沉淀池等。

　　沉淀池有各種不同的用途。如在曝氣池前設初次沉淀池可以降低污水中懸浮物含量，減輕生物處理負荷在曝氣池后設二次沉淀池可以截流活性污泥。此外，還有在二級處理后設置的化學沉淀池，即在沉淀池中投加混凝劑，用以提高難以生物降解的有機物、能被氧化的物質和產色物質等的去除效率。

　　沉淀池池體平面為矩形，進口設在池長的一端，一般采用淹沒進水孔，水由進水渠通過均勻分布的進水孔流入池體，進水孔后設有擋板，使水流均勻地分布在整個池寬的橫斷面。沉淀池的出口設在池長的另一端，多采用溢流堰，以保證沉淀后的澄清水可沿池寬均勻地流入出水渠。堰前設浮渣槽和擋板以截留水面浮渣。水流部分是池的主體。池寬和池深要保證水流沿池的過水斷面布水均勻，依設計流速緩慢而穩定地流過。池的長寬比一般不小于4，池的有效水深一般不超過3米。污泥斗用來積聚沉淀下來的污泥，多設在池前部的池底以下，斗底有排泥管，定期排泥。

　　為避免短流，一是在設計中盡量采取一些措施(如采用適宜的進水分配裝置，以消除進口射流，使水流均勻分布在沉淀池的過水斷面上，降低紊流并防止污泥區附近的流速過大，采用指形出水槽以延長出流堰的長度;沉淀池加蓋或設置隔墻，以降低池水受風力和光照升溫的影響;高濃度水經過預沉，以減少進水懸浮固體濃度高產生的異重流等);二是加強運行管理，在沉淀池投產前應嚴格檢查出水堰是否平直，發現問題，要及時修理。在運行中，浮渣可能堵塞部分溢流堰口，致使整個出流堰的單位長度溢流量不等而產生水流抽吸，操作人員應及時清理堰口上的浮渣;用塑料加工的鋸齒形三角堰因時間關系，可能發生變形，管理人員應及時維修或更換，以保證出流均勻，減少短流。通過采取上述措施，可使沉淀池的短流現象降低到最小限度。

　　但是上述沉淀池沉淀效果并不好。并不能提高污泥密度和降低污泥含水率。

　　發明內容

　　本發明就是針對上述問題，提供一種結構簡單，使用方便，能提高污泥密度，并能降低污泥含水率的污泥處理沉淀池。

　　為實現本發明的上述目的，本發明采用如下技術方案。本發明的一種污泥處理沉淀池，包括池體、底板、沉降槽、內側壁、外側壁、放水口、加藥口和滴液孔，其特征在于：所述池體由底板、內側壁和外側壁構成，池體內為沉降槽，所述外側壁上設置有放水口;所述底板上設置有滴液孔。

　　作本發明的一種優選方案，所述內側壁上設置有加藥口。

　　本發明的有益效果。

　　本發明的一種污泥處理沉淀池，包括池體、底板、沉降槽、內側壁、外側壁、放水口、加藥口和滴液孔，所述池體由底板、內側壁和外側壁構成，池體內為沉降槽，所述外側壁上設置有放水口;其結構簡單、緊湊，合理;工作狀態穩定;具有很好的實用性。

　　本發明通過設置滴液孔，在沉降槽底部沉積的污泥，其內含有的水分會繼續向下流，從滴液孔流出，經過一端時間后，污泥的密度會大幅度提高，并且含水率會逐漸下降，大幅度降低了后續處理的能源消耗。

　　本發明通過設置加藥口，可抑制污泥、污水中的藻類暴長。
