申請日2015.09.02
公開(公告)日2017.01.11
IPC分類號B01D21/02; B01D21/24; B01D21/28
摘要
本發明涉及一種超聲波分離攪拌式污泥沉淀池，包括沉淀池本體，沉淀池本體的中心帶有分配管，分配管的上端通過轉軸安裝有電機，電機設置于沉淀池本體的外側頂面，位于沉淀池本體中的分配管的上端安裝有進水分配盤，其側壁安裝有上下設置的活動攪拌葉片，進水分配盤與進水管連接，所述沉淀池本體的內壁上下安裝有固定攪拌葉片，上下固定攪拌葉片與上下活動攪拌葉片之間間隔布置并帶有粉碎間距;所述分配管的側壁安裝有彈性伸縮式導水管，彈性伸縮式導水管的端部帶有滾輪，滾輪與安裝于沉淀池本體內壁的導向環滾動觸接;所述沉淀池本體中還設置有超聲波發生器，超聲波發生器的發射端向上彎折并置于上下兩彈性伸縮式導水管之間。

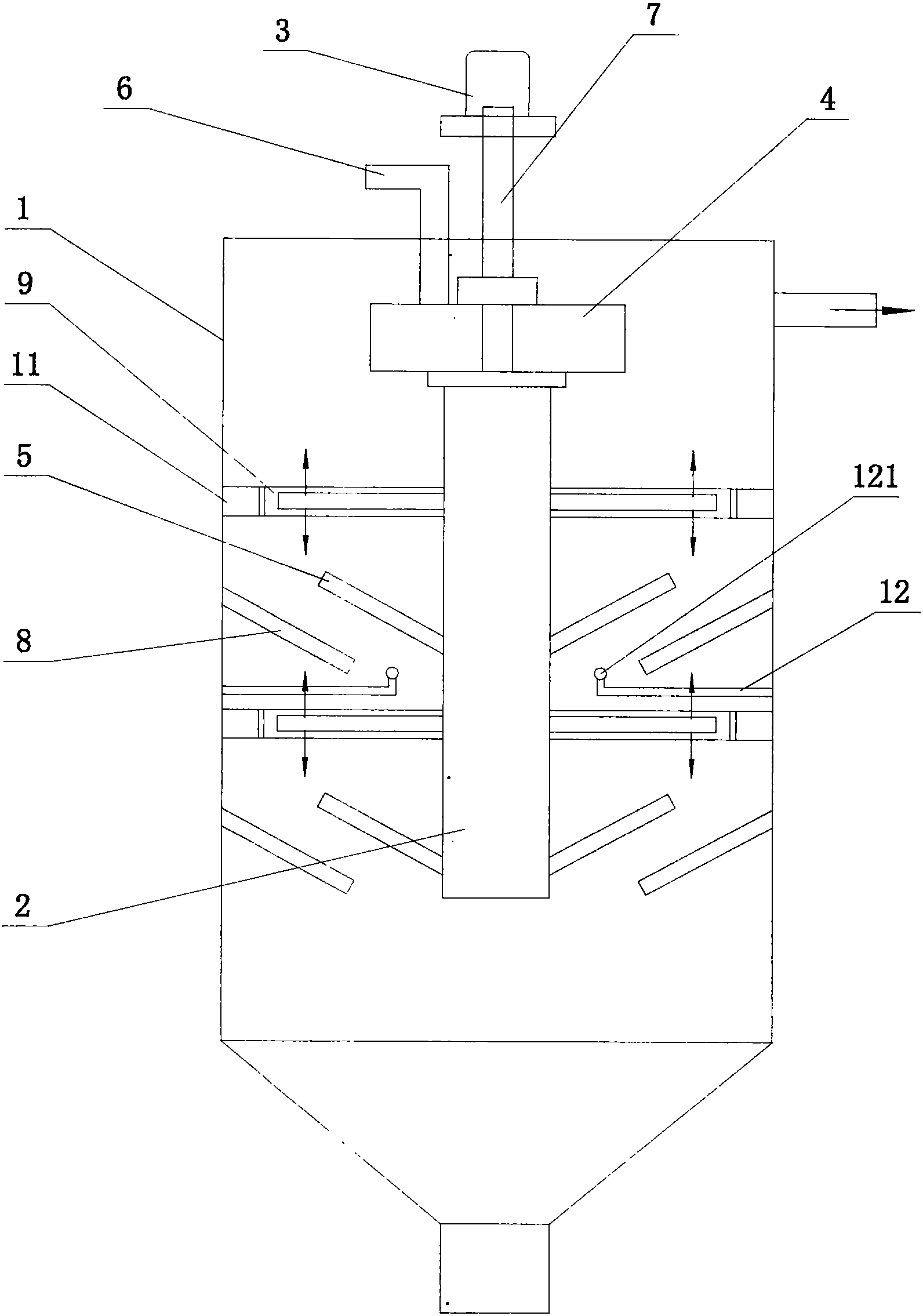

摘要附圖
權利要求書
1.一種超聲波分離攪拌式污泥沉淀池，包括沉淀池本體(1)，沉淀池本體(1)的中心帶有分配管(2)，分配管(2)的上端通過轉軸(7)安裝有電機(3)，電機(3)設置于沉淀池本體(1)的外側頂面，位于沉淀池本體(1)中的分配管(2)的上端安裝有進水分配盤(4)，其側壁安裝有上下設置的活動攪拌葉片(5)，進水分配盤(4)與進水管(6)連接，其特征在于：所述沉淀池本體(1)的內壁上下安裝有固定攪拌葉片(8)，上下固定攪拌葉片(8)與上下活動攪拌葉片(5)之間間隔布置并帶有粉碎間距;所述分配管(2)的側壁安裝有彈性伸縮式導水管(9)，彈性伸縮式導水管(9)的端部帶有滾輪(10)，滾輪(10)與安裝于沉淀池本體(1)內壁的導向環(11)滾動觸接;
所述沉淀池本體(1)中還設置有超聲波發生器(12)，超聲波發生器(12)的發射端(121)向上彎折并置于上下兩彈性伸縮式導水管(9)之間。
2.按照權利要求1所述的超聲波分離攪拌式污泥沉淀池，其特征在于：所述彈性伸縮式導水管(9)包括與分配管(2)連通的內導管(91)及滑動套置于內導管(91)外壁的外導管(92)，內導管(91)與外導管(92)之間安裝有彈簧(93)，內導管(91)的端部帶有軸向通孔(911)，外導管(92)的端部帶有徑向通孔(921)。
3.按照權利要求1所述的超聲波分離攪拌式污泥沉淀池，其特征在于：所述導向環(11)通過支架(12)與沉淀池本體(1)的內壁固連，導向環(11)的內壁帶有多個間隔均勻布置的凸起(111)。
說明書
超聲波分離攪拌式污泥沉淀池
技術領域
本發明涉及環保設備技術領域，特別涉及污泥沉淀池。
背景技術
沉淀池中的污泥水一般需要進行粉碎處理，粉碎過濾后的污泥從沉淀池的底部排出，凈化后的水從沉淀池的頂部排出.現有的沉淀池中，設置的中心轉軸上安裝有攪拌片，轉軸的上端通過電機驅動，在攪拌片的轉動下，將污泥進行粉碎，減小大泥塊的存在。由于攪拌片只設置在中心轉軸上，沉淀池中靠近其內壁的污泥難以攪動，從而需要長時間攪拌才能完全攪碎污泥，其工作效率較低。
發明內容
本申請人針對現有技術的上述缺點，進行研究和改進，提供一種超聲波分離攪拌式污泥沉淀池，其采用錯開式攪拌結構，大大提高了污泥的攪碎效率及效果，縮短沉淀時間。
為了解決上述問題，本發明采用如下方案：
一種超聲波分離攪拌式污泥沉淀池，包括沉淀池本體，沉淀池本體的中心帶有分配管，分配管的上端通過轉軸安裝有電機，電機設置于沉淀池本體的外側頂面，位于沉淀池本體中的分配管的上端安裝有進水分配盤，其側壁安裝有上下設置的活動攪拌葉片，進水分配盤與進水管連接，所述沉淀池本體的內壁上下安裝有固定攪拌葉片，上下固定攪拌葉片與上下活動攪拌葉片之間間隔布置并帶有粉碎間距;所述分配管的側壁安裝有彈性伸縮式導水管，彈性伸縮式導水管的端部帶有滾輪，滾輪與安裝于沉淀池本體內壁的導向環滾動觸接;所述沉淀池本體中還設置有超聲波發生器，超聲波發生器的發射端向上彎折并置于上下兩彈性伸縮式導水管之間。
作為上述技術方案的進一步改進：
所述彈性伸縮式導水管包括與分配管連通的內導管及滑動套置于內導管外壁的外導管，內導管與外導管之間安裝有彈簧，內導管的端部帶有軸向通孔，外導管的端部帶有徑向通孔。
所述導向環通過支架與沉淀池本體的內壁固連，導向環的內壁帶有多個間隔均勻布置的凸起。
本發明的技術效果在于：
本發明中，采用彈性伸縮式導水管，對污泥水進行導流的同時還能對其進行初步粉碎處理，利于提高后期的攪拌粉碎效果;沉淀池本體的內壁與分配管之間設置相間隔的攪拌葉片，并采用超聲波分離技術，相比傳統的單葉片結構，大大提高了攪拌效果，提高沉淀池的沉淀效率;傾斜設置的攪拌葉片之間的攪拌阻力小，能耗低。
