申請日2015.09.02

　　公開(公告)日2017.03.08

　　IPC分類號C02F9/02; C02F103/04

　　摘要

　　本發明公開了一種落地式無壓力桶可收集廢水的純水機，包括第一濾水裝置、第二濾水裝置，以及純水箱、濾水箱和凈水箱，其中第一濾水裝置的進水端管路連接須凈化水源供應端，第一濾水裝置的出水端管路連接一電磁閥，該電磁閥的輸出端與濾水箱經管路連通，濾水箱還經管路與一增壓泵輸入端相連，增壓泵的輸出端與第二濾水裝置的輸入端管路連接，第二濾水裝置的廢水輸出端管路連接廢水比一端，該廢水比的另一端經管路與凈水箱連接，第二濾水裝置的純水輸出端管路連接純水箱，純水箱內設有用以控制增壓泵啟停工作的第一水位開關，濾水箱內設有用以控制電磁閥啟停工作的第二水位開關，凈水箱上還開設有供廢水溢出的移水口，純水箱和凈水箱與各出水龍頭連接。

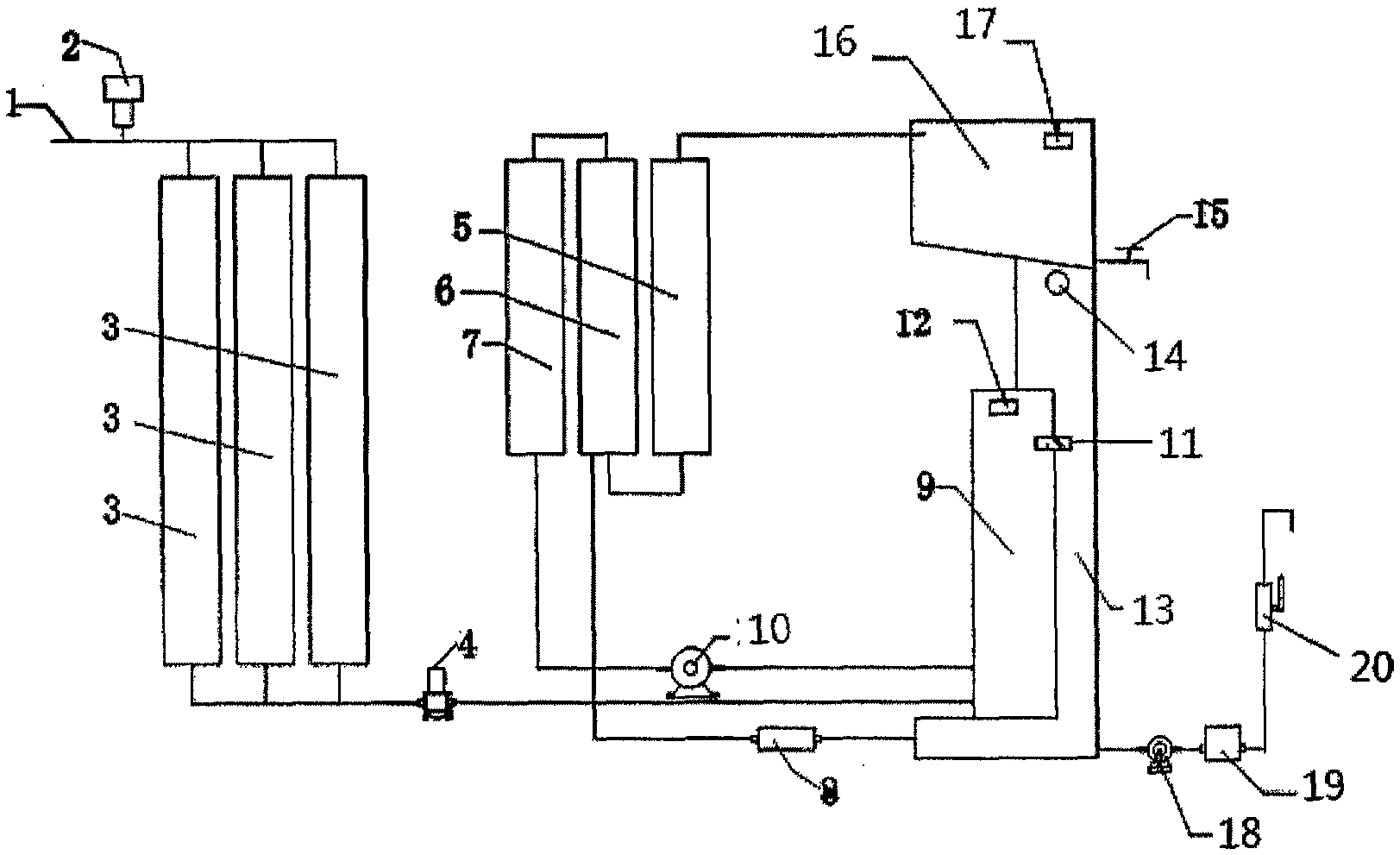

　　摘要附圖



　　權利要求書

　　1.落地式無壓力桶可收集廢水的純水機，其特征在于：包括第一濾水裝置、第二濾水裝置，以及純水箱、濾水箱和凈水箱，所述的第一濾水裝置的進水端管路連接須凈化水源供應端，所述的第一濾水裝置的出水端管路連接一電磁閥，該電磁閥的輸出端與所述的濾水箱經管路連通，所述的濾水箱還經管路與一增壓泵輸入端相連，所述的增壓泵的輸出端與所述的第二濾水裝置的輸入端管路連接，所述的第二濾水裝置的廢水輸出端管路連接廢水比一端，該廢水比的另一端經管路與凈水箱連接，所述的第二濾水裝置的純水輸出端管路連接純水箱，所述的純水箱內設有用以控制增壓泵啟停工作的第一水位開關，所述的濾水箱內設有用以控制電磁閥啟停工作的第二水位開關，所述的凈水箱上還開設有供廢水溢出的移水口，所述的純水箱和凈水箱與各出水龍頭連接。

　　2.根據權利要求1所述的落地式無壓力桶可收集廢水的純水機，其特征在于：所述的濾水箱和凈水箱之間設置有可以控制水從濾水箱往凈水箱流動的單向閥。

　　3.根據權利要求1或2所述的落地式無壓力桶可收集廢水的純水機，其特征在于：所述的第一濾水裝置包括至少兩個或三個并聯設置的濾水器。

　　4.根據權利要求1或2所述的落地式無壓力桶可收集廢水的純水機，其特征在于：所述的第一濾水裝置進水端與須凈化水源供應端連接的管道間設置有受第二水位開關控制啟停工作的低壓開關。

　　5.根據權利要求1或2所述的落地式無壓力桶可收集廢水的純水機，其特征在于：所述的凈水箱與其出水龍頭之間的管路還設置有抽水泵和控制抽水泵的水壓開關。

　　6.根據權利要求1或2所述的落地式無壓力桶可收集廢水的純水機，其特征在于：所述的第一濾水裝置至少為一個帶清洗功能的陶瓷過濾裝置或PP棉濾芯和/或活性炭復合芯過濾器。

　　7.根據權利要求1或2所述的落地式無壓力桶可收集廢水的純水機，其特征在于：所述的第二濾水裝置包括至少一組依次連接的前置活性炭濾芯過濾器、RO膜濾芯過濾器以及后置活性炭芯過濾器。

　　8.根據權利要求1或2所述的落地式無壓力桶可收集廢水的純水機，其特征在于：所述的須凈化水源供應端為自來水管道或地表水水泵連接端。

　　9.根據權利要求1或2所述的落地式無壓力桶可收集廢水的純水機，其特征在于：所述的純水箱、濾水箱和凈水箱為純水機機殼本身分設形成。

　　說明書

　　落地式無壓力桶可收集廢水的純水機

　　技術領域

　　本發明涉及水凈化設備，尤指一種無需壓力桶，還可以將廢水存儲利用的純水機。

　　背景技術

　　隨著科技的進步和工農業的迅速發展，水源受到污染的程度也愈來愈嚴重，2014年僅被曝光的水污染事件就達到驚人的1700余起，被自然界凈化的地下水已不復存在，而自來水廠目前的工藝水平對這些突如其來的嚴重污染然無能為力，加之自來水管網年久失修和城市高樓水箱二次供水導致的自來水二次污染。

　　農村和偏遠缺水地區沒有任何凈化設備更是如此，有的地方長期受廠礦開發等污染，地表水渾濁不堪，懸浮物很多且異味不斷，這種水直接飲用會給身體循環系統造成較大的隱患。

　　現有的RO純水機幾乎都是采用普通RO膜，相對污染較重的水源，特別是廣大被廠礦污染和水質渾濁的農村地區，被污染的水質容易堵塞RO膜過濾孔，降低過濾芯的使用壽命，也使得產水量比較小，因此，無法做到即開即飲，必須在凈水機結構中采用壓力桶來儲存，使經過普通RO膜處理得到的純水儲存起來以備隨時飲用。采用壓力桶也存在很多問題，如長時間儲存很容易造成產出的純水被膠囊自身的異味污染。由于壓力桶內的氣囊一直處于充氣承壓狀態，存在安全隱患和易泄漏出事故的問題，也使得安裝拆卸繁瑣，管線交錯，影響外觀。

　　另外，自來水經過RO凈水機產生的廢水除了含鹽量比自來水高，其他多數指標，如濁度、色度、余氯、嗅和味、有機物、懸濁物、膠體、COD(化學耗氧量)、TOC(總有機碳)、SDI(污染指數)等等，都比自來水還要好!而日常生活中，恰好需要大量的水來用于刷鍋洗碗抹桌子、洗衣服、拖地板、沖廁所等，剛好可以把廢水用在這些地方。然而，目前的RO凈水機在設計上還有一個很大的缺陷，將RO膜過濾后產生的廢水直接排走，造成很大水資源的浪費。

　　發明內容

　　為了解決農村水質差或受廠礦污染較重地區，水無法之間飲用，對于污染較重的水源使用凈水機容易堵塞RO膜過濾孔，降低過濾芯的使用壽命，以及RO純水機的純水長時間儲存易受膠囊自身的異味污染和壓力桶內氣囊存在安全隱患和易泄漏出事故的問題。本發明另外要解決的問題是，目前純水機RO膜過濾后產生的大量廢水無法有效收集利用，造成水資源的浪費。

　　為解決上述技術問題，本發明采用的技術方案是如下：設計一種落地式無壓力桶可收集廢水的純水機，包括第一濾水裝置、第二濾水裝置，以及純水箱、濾水箱和凈水箱，其中第一濾水裝置的進水端管路連接須凈化水源供應端，第一濾水裝置的出水端管路連接一電磁閥，該電磁閥的輸出端與濾水箱經管路連通，濾水箱還經管路與一增壓泵輸入端相連，增壓泵的輸出端與第二濾水裝置的輸入端管路連接，第二濾水裝置的廢水輸出端管路連接廢水比一端，該廢水比的另一端經管路與凈水箱連接，第二濾水裝置的純水輸出端管路連接純水箱，純水箱內設有用以控制增壓泵啟停工作的第一水位開關，濾水箱內設有用以控制電磁閥啟停工作的第二水位開關，凈水箱上還開設有供廢水溢出的移水口，純水箱和凈水箱與各出水龍頭連接。

　　為了達到更優的發明目的，本發明還具有以下技術方案：

　　所述的濾水箱和凈水箱之間設置有可以控制水從濾水箱往凈水箱流動的單向閥。

　　所述的第一濾水裝置包括至少兩個或三個并聯設置的濾水器。

　　所述的第一濾水裝置進水端與須凈化水源供應端連接的管道間設置有受第二水位開關控制啟停工作的低壓開關。

　　所述的凈水箱與其出水龍頭之間的管路還設置有抽水泵和控制抽水泵的水壓開關。

　　所述的第一濾水裝置至少為一個帶清洗功能的陶瓷過濾裝置或PP棉濾芯和/或活性炭復合芯過濾器。

　　所述的第二濾水裝置包括至少一組依次連接的前置活性炭濾芯過濾器、RO膜濾芯過濾器以及后置活性炭芯過濾器。

　　所述的須凈化水源供應端為自來水管道或地表水水泵連接端。

　　所述的純水箱、濾水箱和凈水箱為純水機機殼本身圍設形成。

　　由于采用上述技術方案，本發明的落地式純水機特別適合污染嚴重的地區使用，可實現即開即飲，避免了純水二次污染的風險，也避免了使用壓力桶泄露爆炸的安全隱患，而且可以將純水機RO膜過濾后產生的大量廢水有效收集并加以利用，節約水資源。
