申請日2015.07.18
公開(公告)日2015.11.18
IPC分類號E03C1/01; E03C1/12
摘要
本實用新型涉及一種家用廢水回收利用裝置，屬于生活污水處理技術領域，提供了一種充分利用水資源，生活廢水回收利用，有效節約用水的家用廢水回收利用裝置，所采用的技術方案為包括設置在洗臉池下方的儲水倉和設置在洗菜池下方的蓄水箱，儲水倉通過供水管道與馬桶水箱相連通，蓄水箱通過預埋管道與儲水倉相連通，供水管道和預埋管道上均設置有管道泵，馬桶水箱進水口和儲水倉進水口均設置有壓力控制開關，壓力控制開關與管道泵連接控制，儲水倉和蓄水箱的底部出水口與排水管道相連接，且底部出水口設置有溢流閥，本實用新型廣泛用于生活用水的回收利用。
權利要求書
1.家用廢水回收利用裝置，其特征在于：包括設置在洗臉池下方的儲水倉和設置在洗菜池下方的蓄水箱，所述儲水倉通過供水管道與馬桶水箱相連通，蓄水箱通過預埋管道與儲水倉相連通，所述供水管道和預埋管道上均設置有管道泵，馬桶水箱進水口和儲水倉進水口均設置有壓力控制開關，所述壓力控制開關與管道泵連接控制，所述儲水倉和蓄水箱的底部出水口與排水管道相連接，且底部出水口設置有溢流閥。
2.根據權利要求1所述的家用廢水回收利用裝置，其特征在于：所述儲水倉和蓄水箱的結構相同，且頂部均設置有過濾網。
3.根據權利要求1或2所述的家用廢水回收利用裝置，其特征在于：所述溢流閥包括密封蓋、拉繩和浮球，所述密封蓋設置在底部出水口，浮球和密封蓋通過拉繩連接。
4.根據權利要求3所述的家用廢水回收利用裝置，其特征在于：還包括浮球導向套，所述浮球導向套通過支架固定在水箱內壁上，浮球設置在浮球導向套內。
說明書
家用廢水回收利用裝置
技術領域
本實用新型涉及一種家用廢水回收利用裝置，屬于生活污水處理技術領域。
背景技術
我國目前城鄉居民對生活廢水的循環利用是極其有限，在水源相對充足的地區，則更是一片空白。居民每天真正用于做飯和飲用的水，大概不到8L/天人，而用于廚用、洗衣、沖廁、淋浴等方面的水則高達80L/天人以上，這還是按拘謹型居民用水量統計的數據。大量的廢水直接流入下水管道，流入污水處理系統，白白浪費掉。我國北方地區由于水資源相對匱乏，對生活廢水的循環利用，做了大量的探索和實踐，但這大多依托國家和當?shù)卣牧α�，工程難度大，耗費高，不宜于大面積普及，也不能很好地喚起居民生活用水的環保節能意識。
實用新型內容
為解決現有技術存在的技術問題，本實用新型提供了一種充分利用水資源，生活廢水回收利用，有效節約用水的家用廢水回收利用裝置。

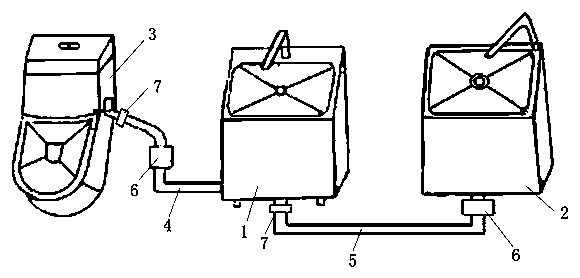

為實現上述目的，本實用新型所采用的技術方案為家用廢水回收利用裝置，包括設置在洗臉池下方的儲水倉和設置在洗菜池下方的蓄水箱，所述儲水倉通過供水管道與馬桶水箱相連通，蓄水箱通過預埋管道與儲水倉相連通，所述供水管道和預埋管道上均設置有管道泵，馬桶水箱進水口和儲水倉進水口均設置有壓力控制開關，所述壓力控制開關與管道泵連接控制，所述儲水倉和蓄水箱的底部出水口與排水管道相連接，且底部出水口設置有溢流閥。
優選的，所述儲水倉和蓄水箱的結構相同，且頂部均設置有過濾網。
優選的，所述溢流閥包括密封蓋、拉繩和浮球，所述密封蓋設置在底部出水口，浮球和密封蓋通過拉繩連接。
優選的，還包括浮球導向套，所述浮球導向套通過支架固定在水箱內壁上，浮球設置在浮球導向套內。
與現有技術相比，本實用新型具有以下技術效果：本實用新型結構簡單，使用方便，將生活用水合理儲存，用于沖洗馬桶，充分利用水資源，有效節約用水，并且采用自動控制，使用更加方便快捷，運行成本也低。
