申請日2015.09.01
公開(公告)日2015.12.02
IPC分類號C02F9/04
摘要
本發明公開了一種自清洗浮濾水處理設備，包括按豎直方向由上到下分為三層：第一層為混凝反應區、氣浮區;第二層為設備布置區、自清洗儲水區;第三層為穩定調節區、過濾區和排水區。本發明所述自清洗浮濾水處理設備，依靠自身硬件配置合理調控進水和產水完全實現自清洗過程，且混凝、氣浮、過濾和穩定消毒等工藝過程可在一套設備中完成，還可以克服現有技術中結構復雜、占地大、自控配置復雜、可靠性低和運行維護成本高等缺陷，以實現結構一體化集成、占地小、自控配置簡單、可靠性高和運行維護成本低的優點。

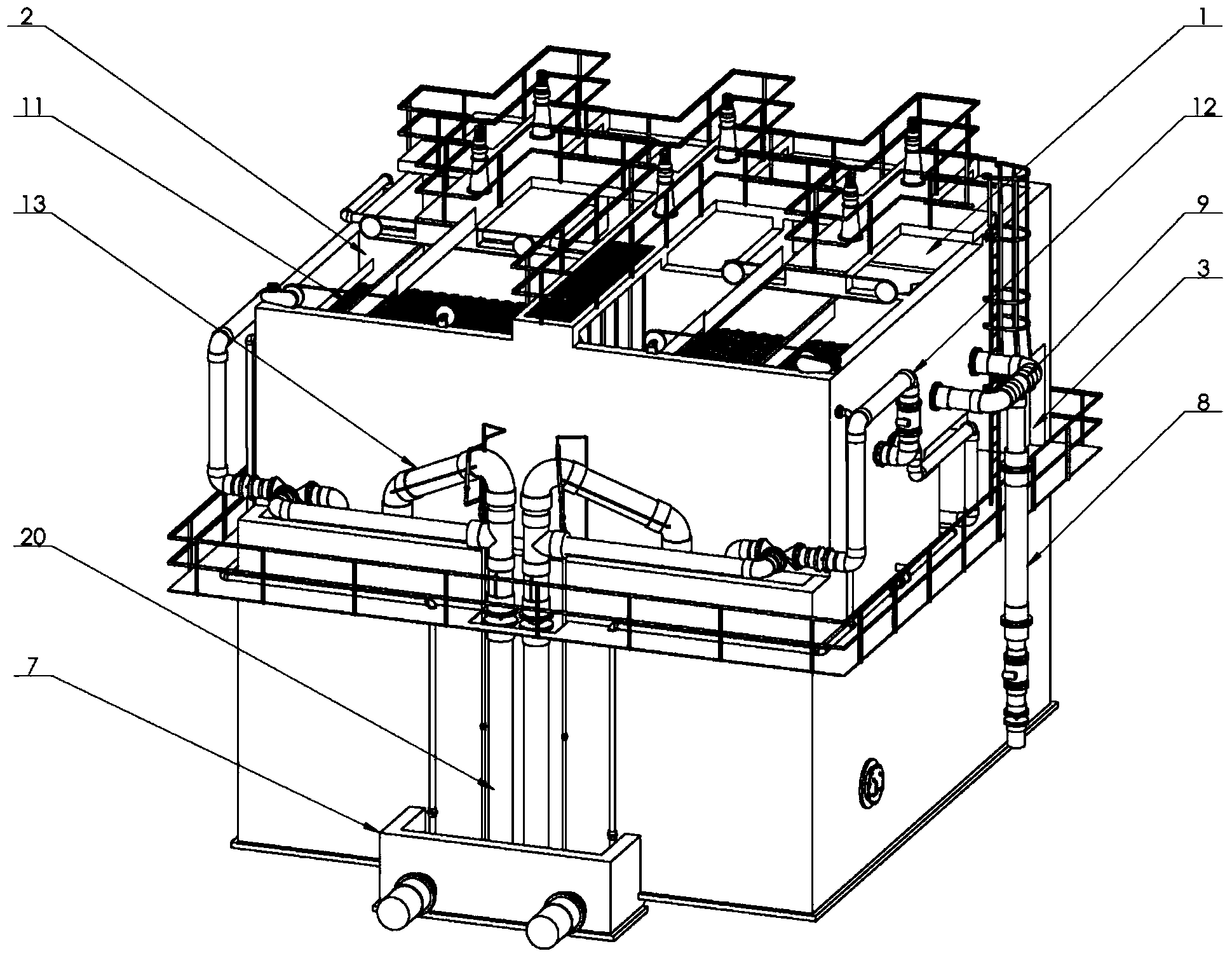

摘要附圖
權利要求書
1.一種自清洗浮濾水處理設備，其特征在于，包括按豎直方向由上到下分為三 層：第一層為混凝反應區、氣浮區;第二層為設備布置區、自清洗儲水區;第三層為 穩定調節區、過濾區和排水區。
2.根據權利要求1所述的自清洗浮濾水處理設備，其特征在于，所述混凝反應 區由多格分區組成;氣浮區由中間的氣浮氣水接觸區、兩側的氣浮分離區和氣浮集水 區組成;
混凝反應區和氣浮區底排泥過程：混凝反應區底部設置排泥管Psc1、Psc2、Psc3……， 每根排泥管上設置手動或/和自動排泥閥Vsc1、Vsc2、Vsc3……，確保每一格中的沉泥 均能排出;
氣浮區的每個分離區和集水區底部均布有多個泥斗，每個泥斗中配置一根穿孔排 泥管Psd1、Psd2、Psd3……，每根穿孔排泥管上設置手動或/和自動排泥閥Vsd1、Vsd2、 Vsd3……;每個氣浮區的排泥總管Pf1和Pf2分別與兩根排渣管Pz1和Pz2連接，且在接 入排渣管前分別設置兩臺流量計Fs1和Fs2;混凝反應區的排泥管Psc1、Psc2、Psc3…… 就近分別接入每個氣浮區的排泥總管Pf1和Pf2，接入點須在流量計前。
3.根據權利要求1或-2任意一項所述的自清洗浮濾水處理設備，其特征在于， 所述自清洗儲水區與過濾區上下布置，與傳統重力無閥濾池的形式相同，且在氣浮區 正下方，并通過自清洗儲水區與穩定調節區聯通;設備布置區布置在混凝反應區和穩 定調節區中間;
連續過濾過程：有壓進水經豎直向上的總進水管P0經總進水手動或自動閥門V0、 流量計F0、管道混合器、減速配水三通后，分兩股進入混凝反應區1的第一格，再順 序流經第二格、第三格……及最后一格;
在管道混合器中投加混凝劑，完成混凝劑與進水的混合過程;在混凝反應區1的 第一格中選擇性投加助凝劑，并在每格中攪拌器作用下完成混凝反應過程;混凝反應 后的處理水經漸縮式配水暗渠進入氣浮區中間位置的氣水接觸區，處理水與溶氣水充 分接觸后做向上升流運動，在氣水接觸區上層再均勻分流向兩側的分離區，完成泥水 分離后的清水向下流經分離區中間區域安裝的導流斜管或斜板、再水平流動匯集在氣 浮區兩側遠端下部的集水區，氣浮產水經兩個集水區池外側壁上安裝的兩根逆流式壓 力彎管分別向兩個過濾區配水;泥水分離后的浮渣在水面表層通過氣浮區兩側頂端安 裝的浮渣機作用下收集到氣浮區兩側遠端上部的排渣槽，再經每個浮渣槽對應的排渣 管Pz1和Pz2排出;
和/或，
所述漸縮式配水暗渠，其過水?dāng)嗝嬖谂渌较蛏蠞u縮，確保流速均勻穩定;其渠 頂通過等尺寸矩形過水縫向氣水接觸區配水，確保配水均勻、且水中礬花穩定;
氣浮區產水分別經兩根逆流式壓力彎管配水立管上的流量計F1和F2、配水橫管 上的自動調節閥Vc1和Vc2、二位三通自動開關閥Va1和Va2后再經兩根虹吸彎管后進 入兩個過濾區，進水由落水擋板減速后，再經濾料層和承托層及配水底板完成過濾過 程，過濾產水先進入配水底板下方的自清洗配水區、經三角過水渠進入過濾區上方的 自清洗儲水區，再經溢流堰跌水進入過濾區側面緊鄰的穩定調節區儲存;如必要，可 在溢流堰跌水處設計消毒劑投加點，經跌水混合作用后對濾后水進行消毒穩定處理; 配水底板上均布濾頭，滿足配水的均勻性，并對濾料層和承托層起到一定的支撐作用; 每個自清洗配水區底板上方分別設置泄空管Psf1和Psf2，每個泄空管上配有手動閥門 Vsf1和Vsf2，泄空管開口分設在對應的排水泄空區。
和/或，
所述逆流式壓力彎管由配水立管、流量計、配水橫管、自動調節閥門和二位三通 自動開關閥門組成。
4.根據權利要求1-3任意一項所述的自清洗浮濾水處理設備，其特征在于，所述 排水區由中間的排水水封區和兩側的排水泄空區組成;
自動自清洗過程：過濾區中的水位在連續過濾過程中由于濾料層不斷截留懸浮 物，造成濾料層阻力的增加，促使虹吸彎管內的水位不斷升高;當水位達到虹吸輔助 管管口時，部分過濾區進水自動從該虹吸輔助管中落下形成抽氣作用，借以帶走虹吸 彎管中的空氣，逐漸在虹吸彎管中形成真空;當虹吸彎管中的真空度達到一定值時， 便發生虹吸作用，自清洗儲水區中的過濾產水自下而上地反向通過濾料層和承托層， 對濾料進行自動反沖洗，自清洗過程自動啟動;自清洗過程產生的廢水和氣浮區的全 部來水，經虹吸彎管排入自清洗排水立管，進入排水水封區后再溢流至兩側的泄空區 外排;虹吸彎管和自清洗排水立管的局部管段設有透明管，現場觀察管內水位情況; 當自清洗儲水區的水位下降至虹吸破壞器的作用水位時，空氣經虹吸破壞器進入虹吸 彎管，真空環境和虹吸作用被破壞，自清洗過程自動停止;自動自清洗過程完成，系 統進入到下一個工作周期;在兩根自清洗排水立管末端、排水水封區設計溢流水位上 方安裝手動或/和自動調節閥門Vm1和Vm2，通過對其閥位開度的調節用以控制反沖洗 強度;
強制自清洗過程：如需對過濾區的濾料進行強制反沖洗，首先人為介入切換對應 的逆流式壓力彎管配水橫管上的二位三通自動開關閥Va1或Va2至第二閥位，控制氣 浮區出水全部進入自清洗排水立管中并以滿管流形式落下形成抽氣作用，借以帶走虹 吸彎管中的空氣，逐漸在虹吸彎管中形成真空;當虹吸彎管中的真空度達到一定值時， 便發生虹吸作用，自清洗儲水區中的濾后水自下而上地反向通過濾料層和承托層，對 濾料進行強制反沖洗，自清洗過程被強制啟動;在自清洗儲水區設液位計L，在強制 啟動自清洗過程后的某一低液位設定點，經自動連鎖控制將Va1或Va2恢復到第一閥 位;自清洗過程產生的廢水，經虹吸彎管進入自清洗排水立管，排入排水水封區后再 溢流至兩側的泄空區外排;當自清洗儲水區的水位下降至虹吸破壞器作用水位時，空 氣經虹吸破壞器進入虹吸彎管，虹吸彎管中的真空環境和虹吸作用被破壞，自清洗過 程自動停止;強制自清洗過程完成，系統進入到下一個工作周期;兩根自清洗排水立 管末端、排水水封區設計溢流水位上方安裝手動閥門Vm1和Vm2，通過對其閥位開度 的調節用以配合強制啟動自清洗過程及控制反沖洗強度，確保氣浮區的全部來水從該 立管中以滿管流形式落下;
和/或，
所述自清洗排水立管由排水立管和手動或/和自動調節閥門組成。
說明書
一種自清洗浮濾水處理設備
技術領域
本發明涉及水處理技術領域，具體地，涉及一種自清洗浮濾水處理設備。
背景技術
在水處理工程領域，混凝、氣浮和過濾均是應用很廣的水處理工藝，且通常被串 聯使用。無論是在地表給水處理工程中、污水再生回用工程中、景觀水循環凈化處理 工程中，還是在反滲透膜法海水淡化工程中，混凝、氣浮和過濾工藝均有非常廣泛的 應用。但是，傳統的混凝、氣浮工藝也存在受進水懸浮物、濁度等水質沖擊負荷影響 出水水質波動較大，出水不均勻、易短流、易沉泥等問題。另外，近年來陸續出現的 多種氣浮濾池組合的一體化新工藝雖然解決了氣浮出水均勻性的問題，但是對進水懸 浮物、濁度等沖擊負荷影響在設計上并沒有更好的應對良策，只能依靠運行過程中調 整過濾周期的長短來確保沖擊負荷下出水水質的穩定�，F(xiàn)有的混凝、氣浮濾池組合工 藝與混凝、氣浮和濾池串聯單獨運行的工藝相比設備配置要求更高、自控系統也更為 復雜。
目前已有的氣浮濾池組合工藝有，但不限于：
�、倩炷飧�+普通快濾池組合成的氣浮濾池工藝
�、诨炷�、氣浮+V型濾池組合成的氣浮濾池工藝
�、刍炷�、氣浮+移動罩濾池組合成的氣浮濾池工藝
④混凝、氣浮+翻板濾池組合成的氣浮濾池工藝
現有的氣浮濾池工藝有:傳統氣浮和普通快濾池組合的氣浮濾池、傳統氣浮和V 型濾池組合的氣浮濾池、傳統氣浮和移動罩濾池組合的氣浮濾池、傳統氣浮和翻板濾 池組合的氣浮濾池。氣浮濾池工藝由于將氣浮和過濾兩種工藝組合在一起，雖然在空 間上節約了占地，但是與之各自分開獨立運行相比，相關配套的電氣設備數量并未減 少，自動控制系統也變得更為復雜，設備投資和運行維護費用也較高。另外，在應對 進水中懸浮物濃度和濁度等水質沖擊負荷的影響方面，只能依靠調整過濾周期的長短 以應對沖擊負荷對產水水質的影響。
在實現本發明的過程中，發明人發現現有技術中至少存在結構復雜、占地面積大、 可靠性低、自控配置復雜和運行維護成本高等缺陷。
發明內容
本發明的目的在于，針對上述問題，提出一種自清洗浮濾水處理設備，依靠自身 硬件配置合理調控進水和產水完全實現自清洗過程，且混凝、氣浮、過濾和消毒穩定 等工藝過程可在一套設備中完成，以實現結構一體化集成、占地小、可靠性高、自控 配置簡單和運行維護成本低的優點。
為實現上述目的，本發明采用的技術方案是：一種自清洗浮濾水處理設備，包括 按豎直方向由上到下分為三層：第一層為混凝反應區、氣浮區;第二層為設備布置區、 自清洗儲水區;第三層為穩定調節區、過濾區和排水區。
進一步地，所述混凝反應區由多格分區組成;氣浮區由中間的氣浮氣水接觸區、 兩側的氣浮分離區和氣浮集水區組成;
混凝反應區和氣浮區底排泥過程：混凝反應區底部設置排泥管Psc1、Psc2、Psc3……， 每根排泥管上設置手動或/和自動排泥閥Vsc1、Vsc2、Vsc3……，確保每一格中的沉泥 均能排出;
氣浮區的每個分離區和集水區底部均布有多個泥斗，每個泥斗中配置一根穿孔排 泥管Psd1、Psd2、Psd3……，每根穿孔排泥管上設置手動或/和自動排泥閥Vsd1、Vsd2、 Vsd3……;每個氣浮區的排泥總管Pf1和Pf2分別與兩根排渣管Pz1和Pz2連接，且在接 入排渣管前分別設置兩臺流量計Fs1和Fs2;混凝反應區的排泥管Psc1、Psc2、Psc3…… 就近分別接入每個氣浮區的排泥總管Pf1和Pf2，接入點須在流量計前。
進一步地，所述自清洗儲水區與過濾區上下布置，與傳統重力無閥濾池的形式相 同，且在氣浮區正下方，并通過自清洗儲水區與穩定調節區聯通;設備布置區布置在 混凝反應區和穩定調節區中間;
連續過濾過程：有壓進水經豎直向上的總進水管P0經總進水手動或自動閥門V0、 流量計F0、管道混合器、減速配水三通后，分兩股進入混凝反應區1的第一格，再順 序流經第二格、第三格……及最后一格;
在管道混合器中投加混凝劑，完成混凝劑與進水的混合過程;在混凝反應區1的 第一格中選擇性投加助凝劑，并在每格中攪拌器作用下完成混凝反應過程;混凝反應 后的處理水經漸縮式配水暗渠進入氣浮區中間位置的氣水接觸區，處理水與溶氣水充 分接觸后做向上升流運動，在氣水接觸區上層再均勻分流向兩側的分離區，完成泥水 分離后的清水向下流經分離區中間區域安裝的導流斜管或斜板、再水平流動匯集在氣 浮區兩側遠端下部的集水區，氣浮產水經兩個集水區池外側壁上安裝的兩根逆流式壓 力彎管分別向兩個過濾區配水;泥水分離后的浮渣在水面表層通過氣浮區兩側頂端安 裝的浮渣機作用下收集到氣浮區兩側遠端上部的排渣槽，再經每個浮渣槽對應的排渣 管Pz1和Pz2排出;
和/或，
所述漸縮式配水暗渠，其過水?dāng)嗝嬖谂渌较蛏蠞u縮，確保流速均勻穩定;其渠 頂通過等尺寸矩形過水縫向氣水接觸區配水，確保配水均勻、且水中礬花穩定。
氣浮區產水分別經兩根逆流式壓力彎管配水立管上的流量計F1和F2、配水橫管 上的自動調節閥Vc1和Vc2、二位三通自動開關閥Va1和Va2后再經兩根虹吸彎管后進 入兩個過濾區，進水由落水擋板減速后，再經濾料層和承托層及配水底板完成過濾過 程，過濾產水先進入配水底板下方的自清洗配水區、經三角過水渠進入過濾區上方的 自清洗儲水區，再經溢流堰跌水進入過濾區側面緊鄰的穩定調節區儲存;如必要，可 在溢流堰跌水處設計消毒劑投加點，經跌水混合作用后對濾后水進行消毒穩定處理; 配水底板上均布濾頭，滿足配水的均勻性，并對濾料層和承托層起到一定的支撐作用; 每個自清洗配水區底板上方分別設置泄空管Psf1和Psf2，每個泄空管上配有手動閥門 Vsf1和Vsf2，泄空管開口分設在對應的排水泄空區。
和/或，
所述逆流式壓力彎管由配水立管、流量計、配水橫管、自動調節閥門和二位三通 自動開關閥門組成。
進一步地，所述排水區由中間的排水水封區和兩側的排水泄空區組成;
自動自清洗過程：過濾區中的水位在連續過濾過程中由于濾料層不斷截留懸浮 物，造成濾料層阻力的增加，促使虹吸彎管內的水位不斷升高;當水位達到虹吸輔助 管管口時，部分過濾區進水自動從該虹吸輔助管中落下形成抽氣作用，借以帶走虹吸 彎管中的空氣，逐漸在虹吸彎管中形成真空;當虹吸彎管中的真空度達到一定值時， 便發生虹吸作用，自清洗儲水區中的過濾產水自下而上地反向通過濾料層和承托層， 對濾料進行自動反沖洗，自清洗過程自動啟動;自清洗過程產生的廢水和氣浮區的全 部來水，經虹吸彎管排入自清洗排水立管，進入排水水封區后再溢流至兩側的泄空區 外排;虹吸彎管和自清洗排水立管的局部管段設有透明管，現場觀察管內水位情況; 當自清洗儲水區的水位下降至虹吸破壞器的作用水位時，空氣經虹吸破壞器進入虹吸 彎管，真空環境和虹吸作用被破壞，自清洗過程自動停止;自動自清洗過程完成，系 統進入到下一個工作周期;再兩根自清洗排水立管末端、排水水封區設計溢流水位上 方安裝手動或自動閥門Vm1和Vm2，通過對其閥位開度的調節用以控制反沖洗強度;
強制自清洗過程：如需對過濾區的濾料進行強制反沖洗，首先人為介入切換對應 的逆流式壓力彎管配水橫管上的二位三通自動開關閥Va1或Va2至第二閥位，控制氣 浮區出水全部進入自清洗排水立管中并以滿管流形式落下形成抽氣作用，借以帶走虹 吸彎管中的空氣，逐漸在虹吸彎管中形成真空;當虹吸彎管中的真空度達到一定值時， 便發生虹吸作用，自清洗儲水區中的濾后水自下而上地反向通過濾料層和承托層，對 濾料進行強制反沖洗，自清洗過程被強制啟動;在自清洗儲水區設液位計L，在強制 啟動自清洗過程后的某一低液位設定點，經自動連鎖控制將Va1或Va2恢復到第一閥 位;自清洗過程產生的廢水，經虹吸彎管進入自清洗排水立管，排入排水水封區后再 溢流至兩側的泄空區外排;當自清洗儲水區的水位下降至虹吸破壞器作用水位時，空 氣經虹吸破壞器進入虹吸彎管，虹吸彎管中的真空環境和虹吸作用被破壞，自清洗過 程自動停止;強制自清洗過程完成，系統進入到下一個工作周期;在兩根自清洗排水 立管末端、排水水封區設計溢流水位上方安裝手動或/和自動調節閥門Vm1和Vm2，通 過對其閥位開度的調節用以配合強制啟動自清洗過程及控制反沖洗強度，確保氣浮區 的全部來水從該立管中以滿管流形式落下。
和/或，
所述自清洗排水立管由排水立管和手動或/和自動調節閥門組成。
本發明各實施例的自清洗浮濾水處理設備，由于包括按豎直方向由上到下分為三 層：第一層為混凝反應區、氣浮區;第二層為設備布置區、自清洗儲水區;第三層為 穩定調節區、過濾區和排水區;從而可以克服現有技術中結構復雜、占地大、自控配 置復雜、可靠性低和維護成本高的缺陷，以實現結構一體化集成、占地小、自控配置 簡單、可靠性高和維護成本低的優點。
本發明的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變 得顯而易見，或者通過實施本發明而了解。
