申請日2015.07.17

　　公開(公告)日2015.11.11

　　IPC分類號C02F103/18; C02F9/04

　　摘要

　　一種軟化處理燃煤電廠脫硫廢水的系統，本實用新型通過設置一級反應箱、一級澄清池、二級反應箱、二級澄清池，通過向一級反應箱內加入石灰乳、硫酸鈉、聚合硫酸鐵、聚丙烯酰胺等藥劑，進行一級反應，并經過一級澄清池澄清，去除經一級反應后廢水中的Mg(OH)2和CaSO4·2H2O，然后在二級反應箱中進行二級反應，通過向二級反應箱中通入煙氣，并經二級澄清池進行沉降，使CaCO3沉淀下來，完成對燃煤電廠脫硫廢水的軟化處理，本系統結構簡單，易于實現，便于工業化生產。本實用新型在滿足軟化處理效果的情況下(Mg2+≤5mg/L，Ca2+≤5mg/L)，減少藥劑投加量，降低藥劑運行成本，從而減少燃煤電廠脫硫廢水零排放系統的運行費用，具有重要的經濟效益和環境效益。

　　權利要求書

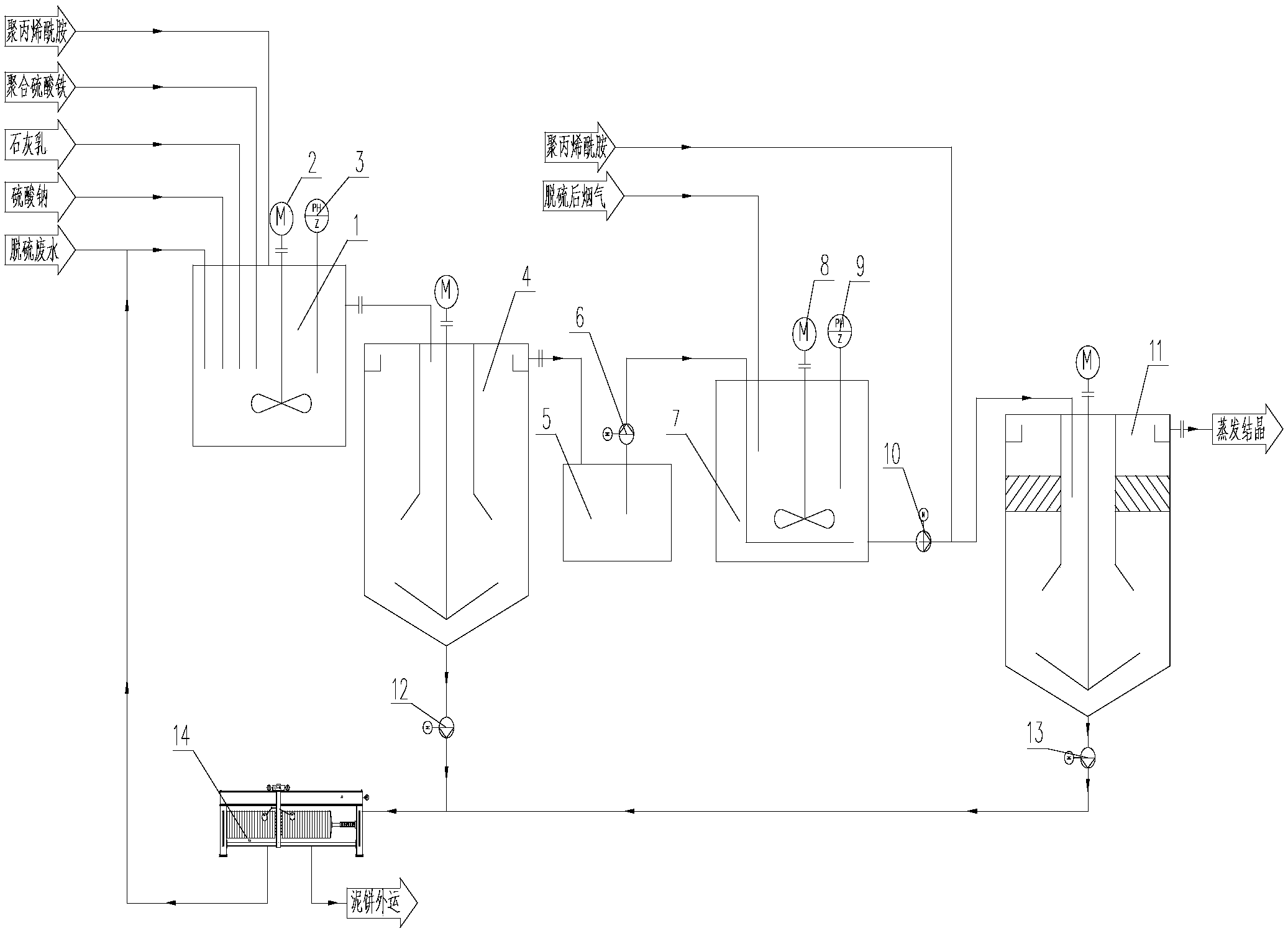

　　1.一種軟化處理燃煤電廠脫硫廢水的系統，其特征在于，包括一級反應箱(1)、一級澄 清池(4)、二級反應箱(7)、二級澄清池(11)，其中，一級澄清池(4)與二級澄清池(11) 均帶有水出口和泥渣出口，一級反應箱(1)的出口與一級澄清池(4)的入口相連通，一級 澄清池(4)的水出口與二級反應箱(7)入口相連通，二級反應箱(7)出口與二級澄清池(11) 入口相連通。

　　2.根據權利要求1所述的軟化處理燃煤電廠脫硫廢水的系統，其特征在于，所述一級反 應箱(1)內設置有一級反應攪拌器(2)和一級反應箱pH計(3)。

　　3.根據權利要求1所述的軟化處理燃煤電廠脫硫廢水的系統，其特征在于，所述二級反 應箱(1)內設置有二級反應攪拌器(8)和二級反應箱pH計(9)。

　　4.根據權利要求1所述的軟化處理燃煤電廠脫硫廢水的系統，其特征在于，所述一級澄 清池(4)與二級反應箱(7)之間設置有中間水箱(5)，一級澄清池(4)的水出口與中間水 箱(5)的入口相連通，中間水箱(5)出口與二級反應箱(7)的入口相連通。

　　5.根據權利要求4所述的軟化處理燃煤電廠脫硫廢水的系統，其特征在于，所述中間水 箱(5)上設置有用于將中間水箱(5)中的水輸送到二級反應箱(7)的中間水泵(6)。

　　6.根據權利要求1所述的軟化處理燃煤電廠脫硫廢水的系統，其特征在于，所述二級反 應箱(7)出口二級澄清池(11)入口之間設置有二級澄清給水泵(10)。

　　7.根據權利要求1所述的軟化處理燃煤電廠脫硫廢水的系統，其特征在于，還包括壓濾 機(14)，一級澄清池(4)的泥渣出口、二級澄清池(11)的泥渣出口均與壓濾機(14)的 入口相連通，壓濾機(14)的水出口與一級反應箱(1)的入口相連通。

　　8.根據權利要求7所述的軟化處理燃煤電廠脫硫廢水的系統，其特征在于，所述一級澄 清池(4)的泥渣出口與壓濾機(14)入口之間設置有一級排泥泵(12)。

　　9.根據權利要求7所述的軟化處理燃煤電廠脫硫廢水的系統，其特征在于，所述二級澄 清池(11)的泥渣出口與壓濾機(14)入口之間設置有二級排泥泵(13)。

　　說明書

　　一種軟化處理燃煤電廠脫硫廢水的系統

　　技術領域

　　本實用新型屬于燃煤電廠廢水零排放技術領域，涉及一種軟化處理燃煤電廠脫硫廢 水的系統。

　　背景技術

　　燃煤電廠要實現脫硫廢水零排放，必須對脫硫廢水進行固化處理，固化處理一般可 采用蒸發結晶工藝。脫硫廢水中含有大量的鈣、鎂等結垢性離子，一般Ca2+濃度可達 600～900mg/L，Mg2+濃度可達3000～5000mg/L。同時，由于還含有大量的硫酸根離 子存在，廢水中的硫酸鈣處于過飽和狀態，水質不穩定，極其容易在蒸發結晶設備的換 熱表面形成結垢，大大影響設備正常工作效率。因此在蒸發結晶之前，需要對脫硫廢水 進行軟化，大幅降低脫硫廢水中Ca2+和Mg2+的含量，保證蒸發結晶工藝正常穩定運行。

　　目前脫硫廢水零排放運行較好的燃煤電廠均采用軟化與蒸發結晶相結合的處理工 藝，其中軟化處理工藝采用雙堿法(石灰加碳酸鈉兩級軟化處理)，系統出水穩定且水 質較好(Mg2+≤5mg/L，Ca2+≤5mg/L)，使蒸發結晶設備化學清洗周期較長，且化學清 洗費用較低，但軟化處理工藝的藥劑運行成本高達32.5元/(m3﹒廢水)，藥劑運行成本 太高使該工藝的推廣受到了很大限制，因此燃煤電廠的脫硫廢水零排放工程實施的還很 少。

　　為降低脫硫廢水軟化處理藥劑運行成本，開發一種新型軟化燃煤電廠脫硫廢水的工 藝及方法，在滿足軟化處理效果的情況下(Mg2+≤5mg/L，Ca2+≤5mg/L)，減少藥劑投 加量，大大節省運行費用，具有良好的發展應用前景。

　　實用新型內容

　　為克服現有技術中的問題，本實用新型的目的是提供一種軟化處理燃煤電廠脫硫廢 水的系統，在滿足軟化處理效果的情況下(Mg2+≤5mg/L，Ca2+≤5mg/L)，減少藥劑投 加量，降低藥劑運行成本，從而減少燃煤電廠脫硫廢水零排放系統的運行費用。

　　為實現上述目的，本實用新型采用如下的技術方案：

　　一種軟化處理燃煤電廠脫硫廢水的系統，包括一級反應箱、一級澄清池、二級反應 箱、二級澄清池，其中，一級澄清池與二級澄清池均帶有水出口和泥渣出口，一級反應 箱的出口與一級澄清池的入口相連通，一級澄清池的水出口與二級反應箱入口相連通， 二級反應箱出口與二級澄清池入口相連通。

　　所述一級反應箱內設置有一級反應攪拌器和一級反應箱pH計。

　　所述二級反應箱內設置有二級反應攪拌器和二級反應箱pH計。

　　所述一級澄清池與二級反應箱之間設置有中間水箱，一級澄清池的水出口與中間水 箱的入口相連通，中間水箱出口與二級反應箱的入口相連通。

　　所述中間水箱上設置有用于將中間水箱中的水輸送到二級反應箱的中間水泵。

　　所述二級反應箱出口二級澄清池入口之間設置有二級澄清給水泵。

　　還包括壓濾機，一級澄清池的泥渣出口、二級澄清池的泥渣出口均與壓濾機的入口 相連通，壓濾機的水出口與一級反應箱的入口相連通。

　　所述一級澄清池的泥渣出口與壓濾機入口之間設置有一級排泥泵。

　　所述二級澄清池的泥渣出口與壓濾機入口之間設置有二級排泥泵。

　　與現有技術相比，本實用新型具有的有益效果：

　　本實用新型通過設置一級反應箱、一級澄清池、二級反應箱、二級澄清池，通過向 一級反應箱內加入石灰乳、硫酸鈉、聚合硫酸鐵、聚丙烯酰胺等藥劑，進行一級反應， 并經過一級澄清池澄清后，除去脫硫廢水中的Mg(OH)2和CaSO4·2H2O，然后在二 級反應箱中進行二級反應，通過向二級反應箱中通入煙氣，進行二級反應，并經二級澄 清池進行沉降，使CaCO3沉淀，完成對燃煤電廠脫硫廢水的處理，本系統結構簡單， 易于實現，便于工業化生產。
