申請日2015.07.17

　　公開(公告)日2015.11.04

　　IPC分類號C02F1/04; B01D53/00

　　摘要

　　本實用新型涉及機械設備領域，尤其是一種反應釜廢水利用裝置，包括分離器、第一冷凝管、第二冷凝管、水收集槽、出料管和分離液收集槽，分離器通過第一冷凝管與反應釜連接，第二冷凝管一端連接在分離器的頂部，第二冷凝管另一端與水收集槽連接，所述出料管一端連接在分離器的底部，出料管另一端與分離液收集槽連接，分離器中安裝有攪拌裝置和電加熱器。反應釜中汽態的乙二醇和水通過第一冷凝管冷卻后形成混合液流入分離器中，通過分離器對混合液進行加溫、攪拌對混合液進行分離，在溫度達到105℃左右，汽態的水通過第二冷凝管進入水收集槽，液體的乙二醇通過出料管進入分離液收集槽進行回收利用，降低了企業生產成本。

　　權利要求書

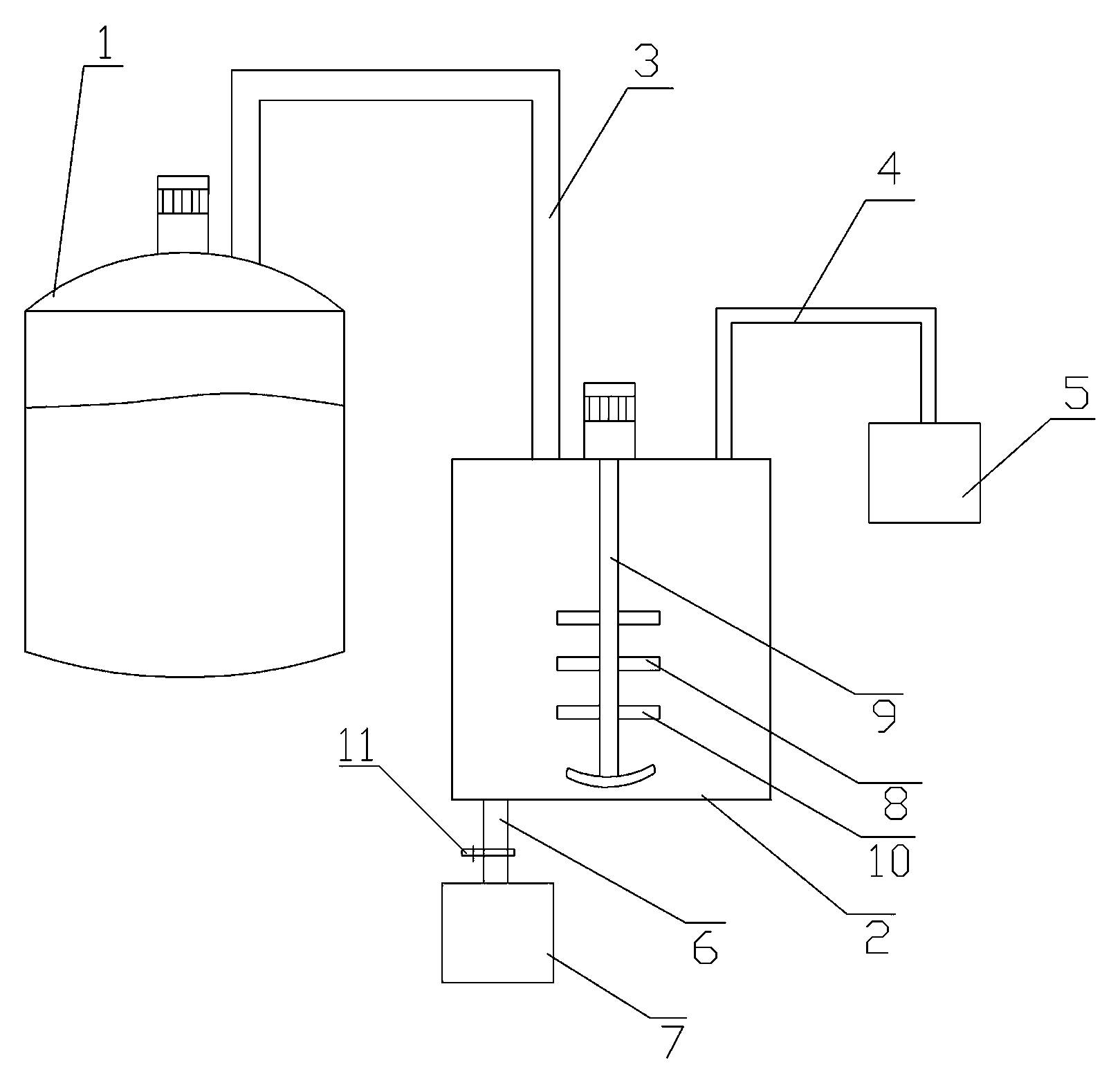

　　1.一種反應釜廢水利用裝置，其特征在于：包括分離器、第一冷凝管、第二冷凝管、水收集槽、出料管和分離液收集槽，所述分離器通過第一冷凝管與反應釜連接，所述第二冷凝管一端連接在分離器的頂部，所述第二冷凝管另一端與水收集槽連接，所述出料管一端連接在分離器的底部，所述出料管另一端與分離液收集槽連接，所述分離器中安裝有攪拌裝置和電加熱器。

　　2.根據權利要求1所述的反應釜廢水利用裝置，其特征在于：所述攪拌裝置包括攪拌軸，以及固定在攪拌軸上的多個攪拌葉，所述攪拌軸底端位于分離器的底部。

　　3.根據權利要求1所述的反應釜廢水利用裝置，其特征在于：所述出料管設置有控制出料管封閉或開啟的控制閥。

　　說明書

　　反應釜廢水利用裝置

　　技術領域

　　本實用新型涉及機械設備領域，尤其是一種反應釜廢水利用裝置。

　　背景技術

　　在乙二醇(EG)和己二醇(AA)在反應釜中反應生成聚酯多元醇(PET)和水，反應溫度在250℃左右，反應的最后階段，過量的乙二醇(EG)需要分離，由于乙二醇(EG)沸點在197.4℃，因此過量的乙二醇(EG)與反應過程成中生成的水在高溫下變成汽態，通過冷凝管進入分離器中，而乙二醇(EG)和水混合物為廢水，目前在化工生產中反應釜中產生廢水會經過簡單的處理后直接排除，這種方法不僅污染環境，還增加了企業成本。

　　實用新型內容

　　本實用新型的目的在于克服現有技術中存在的上述不足，而提供一種設計合理，結構簡單，可回收利用，無污染，成本低的反應釜廢水利用裝置。

　　本實用新型解決上述問題所采用的技術方案是：一種反應釜廢水利用裝置，包括分離器、第一冷凝管、第二冷凝管、水收集槽、出料管和分離液收集槽，所述分離器通過第一冷凝管與反應釜連接，所述第二冷凝管一端連接在分離器的頂部，所述第二冷凝管另一端與水收集槽連接，所述出料管一端連接在分離器的底部，所述出料管另一端與分離液收集槽連接，所述分離器中安裝有攪拌裝置和電加熱器。反應釜中汽態的乙二醇和水通過第一冷凝管冷卻后形成混合液流入分離器中，通過分離器對混合液進行加溫、攪拌對混合液進行分離，在溫度達到105℃左右，汽態的水通過第二冷凝管進入水收集槽，液體的乙二醇通過出料管進入分離液收集槽進行回收利用，無污染，并降低了企業生產成本。

　　作為優選，所述攪拌裝置包括攪拌軸，以及固定在攪拌軸上的多個攪拌葉，所述攪拌軸底端位于分離器的底部，加快了混合液分離。

　　作為優選，所述出料管設置有控制出料管封閉或開啟的控制閥，方便控制分離液的流出。

　　本實用新型與現有技術相比，具有以下優點和效果：1、通過分離器對混合液進行加溫、攪拌，對混合液進行分離，汽態的水通過第二冷凝管進入水收集槽，液體的乙二醇通過出料管進入分離液收集槽進行回收利用，無污染，并降低了企業生產成本;2、攪拌裝置，加快了混合液分離;3、出料管設置的控制閥方便控制分離液的流出。
