申請日2015.07.17
公開(公告)日2015.12.02
IPC分類號C02F1/44; C02F1/00
摘要
本實用新型涉及有機廢水處理領域，尤其涉及含沉水式風機的一體化污水處理設備。污水處理設備有反應區、設備控制區、清水區;設備控制區與清水區之間由隔板分開;反應區中有膜組件、沉水式鼓風機;設備控制區中有產水泵、控制柜。本實用新型設備集成度高、結構簡單、易于自動控制、降低了設備運行的噪聲、強化了對膜組件沖刷效果、減緩了膜的污堵、降低維護保養頻率。
權利要求書

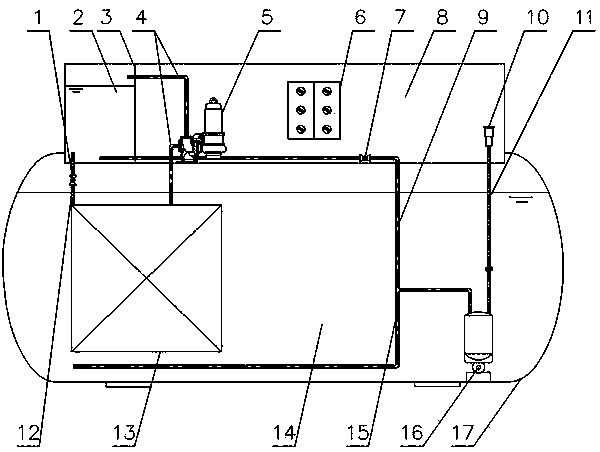

1.一種含沉水式風機的一體化污水處理設備，包括污水處理設備，其特征在于：污水處理設備(17)有反應區(14)、設備控制區(8)、清水區(2);設備控制區(8)與清水區(2)位于污水處理設備(17)上端，二者之間由隔板(3)分開;
反應區(14)中有膜組件(13)、沉水式鼓風機(16)，膜組件(13)以及沉水式鼓風機(16)浸沒在液面以下;
設備控制區(8)中有產水泵(5)、控制柜(6);
分別連接反應區(14)、沉水式鼓風機(16)的第一曝氣管路(15);
分別連接清水區(2)、沉水式鼓風機(16)的第二曝氣管路(9);
分別連接膜組件(13)、產水泵(5)以及清水區(2)的產水管路(4);
分別連接清水區(2)、膜組件(13)的反洗管路(12);
沉水式鼓風機(16)的進氣管(11)延伸至設備控制區(8)，沉水式鼓風機(16)的進氣口(10)位于設備控制區(8)。
2.根據權利要求1所述的含沉水式風機的一體化污水處理設備，其特征在于：反洗管路(12)上設置有反洗閥門(1)。
說明書
一種含沉水式風機的一體化污水處理設備
技術領域
本實用新型涉及有機廢水處理領域，尤其涉及含沉水式風機的一體化污水處理設備。
背景技術
本申請人的專利CN201362632Y公告了《一種污水處理與回用一體化裝置》，該專利針對無法收集或難以納入城市污水收集系統的區域進行污水處理。但該一體化污水裝置結構復雜，集成度低，且在運行時電氣設備如風機會產生噪聲污染，尤其是用于鄉鎮農村污水處理時，由于周圍環境非常寂靜，夜晚設備運行時其設備噪聲對周邊居民生活會產生不利影響。
發明內容
針對先專利存在的上述缺陷，本實用新型旨在提供一種集成度高、結構簡單、易于自動控制、低噪聲的一體化污水處理裝置。
一種含沉水式風機的一體化污水處理設備，包括污水處理設備;其特征在于污水處理設備有反應區、設備控制區、清水區;
設備控制區與清水區位于污水處理設備上端，二者之間由隔板分開;
反應區中有膜組件、沉水式鼓風機，膜組件以及沉水式鼓風機浸沒在液面以下;
設備控制區中有產水泵、控制柜;
分別連接反應區、沉水式鼓風機的第一曝氣管路;
分別連接清水區、沉水式鼓風機的第二曝氣管路;
分別連接膜組件、產水泵以及清水區的產水管路;
分別連接清水區、膜組件的反洗管路;
沉水式鼓風機的進氣管延伸至設備控制區，沉水式鼓風機的進氣口位于設備控制區;
反洗管路上設置有反洗閥門。
設備運行處理污水時，空氣依次通過沉水式鼓風機進氣口、進氣管、沉水式鼓風機、第一曝氣管路對反應區進行供氧并對膜組件進行沖刷;
設備反洗時，清水區中投加反洗藥物，打開曝氣閥門，空氣依次通過沉水式鼓風機進氣口、進氣管、沉水式鼓風機、第二曝氣管路對清水區進行充分?jǐn)嚢�，攪拌使反洗藥劑混合均勻后曝氣閥門關閉，反洗閥門開啟，利用清水區中清水液位差對膜組件進行自流反沖洗。
有益效果：
1、沉水式風機與一體化設備結合降低了設備的噪聲。
2、沉水式風機與一體化設備結合，與現有外置式風機相比，在同等功率的條件下供氣量增加，對膜組件沖刷效果更好，可以減緩膜的污堵。
3、沉水式風機與一體化設備結合，與現有外置式風機相比，無需定期補充潤滑油，降低維護保養頻率。
