申請日2015.07.17

　　公開(公告)日2015.12.02

　　IPC分類號E02D31/00

　　摘要

　　本實用新型公開了一種滲濾液防滲及收集導排系統，包括收集導排層和基礎層，所述導排層位于基礎層上方，所述基礎層為壓實土壤保護層;導排層與基礎層之間從上到下依次設有土工布、HDPE膜和GCL墊;所述收集導排層的厚度為300mm，收集導排層由粒徑為20～40mm的卵石構成。本實用新型結構簡單，設計合理，改變傳統防滲系統和收集導排系統分開組織施工的方式，將防滲系統和收集導排系統同步進行、組合施工，對防滲系統的主防滲材料HDPE膜能及時保護，確保施工質量。在滿足填埋場設計和使用要求的前提下，與傳統工藝相比有效地防止了施工過程中對鋪筑的防滲層造成損壞的問題，又達到了提高施工效率、降低成本、利于環保的目的，取得了較好的經濟效益和社會效益。

　　權利要求書

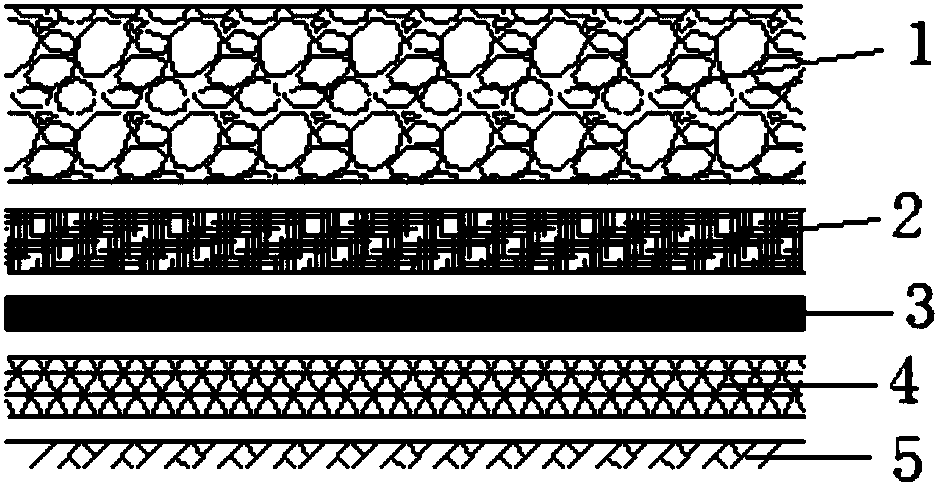

　　1.一種滲瀝液防滲及收集導排系統，包括收集導排層(1)和基礎層(5)，所述導 排層(1)位于基礎層(5)上方;其特征在于：導排層(1)與基礎層(5)之間從上到下 依次設有土工布(2)、HDPE膜(3)和GCL墊(4)。

　　2.根據權利要求1所述的滲瀝液防滲及收集導排系統，其特征在于：所述收集導排 層(1)的厚度為300mm，收集導排層(1)由粒徑為20～40mm的卵石構成。

　　3.根據權利要求1所述的滲瀝液防滲及收集導排系統，其特征在于：所述基礎層(5) 為壓實土壤保護層。

　　說明書

　　一種滲瀝液防滲及收集導排系統

　　技術領域

　　本實用新型涉及垃圾衛生填埋領域，具體是一種滲瀝液防滲及收集導排系 統。

　　背景技術

　　設置在垃圾衛生填埋場填埋區中的滲瀝液防滲及收集導排系統，在垃圾衛生 填埋場的使用期間和封場后的穩定期限內，起到將垃圾堆體產生的滲瀝液屏蔽 在防滲系統上部、通過收集導排系統導入處理系統、實現達標排放重要作用。

　　目前，垃圾衛生填埋場防滲系統主流設計采用HDPE膜為主防滲材料，與輔 助防滲材料和保護層共同組成防滲系統。針對HDPE膜受氣溫變化易于發生縮漲、 在后續收集導排系統施工中形成鼓包、死褶等現象，在施工過程中，如何采用 合理的施工方法，既避免或減少后續施工對主防滲材料造成的不良影響，又能 高速快捷優質地組織施工是一個值得研究的技術問題。

　　在傳統的施工工藝中，HDPE膜全部施工完成檢驗合格后，再進行下步施工， 這樣大面積的HDPE膜暴露在空氣中，極易受氣溫變化發生縮漲，在后續收集導 排系統施工中形成鼓包和死褶，給工程以后使用留下隱患。傳統工藝的防滲層 上50cm粘土保護層施工周期長，不利于同步組合施工的實施。

　　實用新型內容

　　本實用新型的目的在于提供一種滲瀝液防滲及收集導排系統，以解決上述背 景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種滲瀝液防滲及收集導排系統，包括收集導排層和基礎層，所述導排層位 于基礎層上方;導排層與基礎層之間從上到下依次設有土工布、HDPE膜和GCL 墊。

　　作為本實用新型進一步的方案：所述收集導排層的厚度為300mm，收集導排 層由粒徑為20～40mm的卵石構成。

　　作為本實用新型再進一步的方案：所述基礎層為壓實土壤保護層。

　　與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，設計合 理，改變傳統防滲系統和收集導排系統分開組織施工的方式，將防滲系統和收 集導排系統同步進行、組合施工，對防滲系統的主防滲材料HDPE膜能及時保護， 確保施工質量。在滿足填埋場設計和使用要求的前提下，與傳統工藝相比有效 地防止了施工過程中對鋪筑的防滲層造成損壞的問題，又達到了提高施工效率、 降低成本、利于環保的目的，取得了較好的經濟效益和社會效益。
