申請日2015.07.17

　　公開(公告)日2015.11.25

　　IPC分類號B01D29/68; B01D29/58

　　摘要

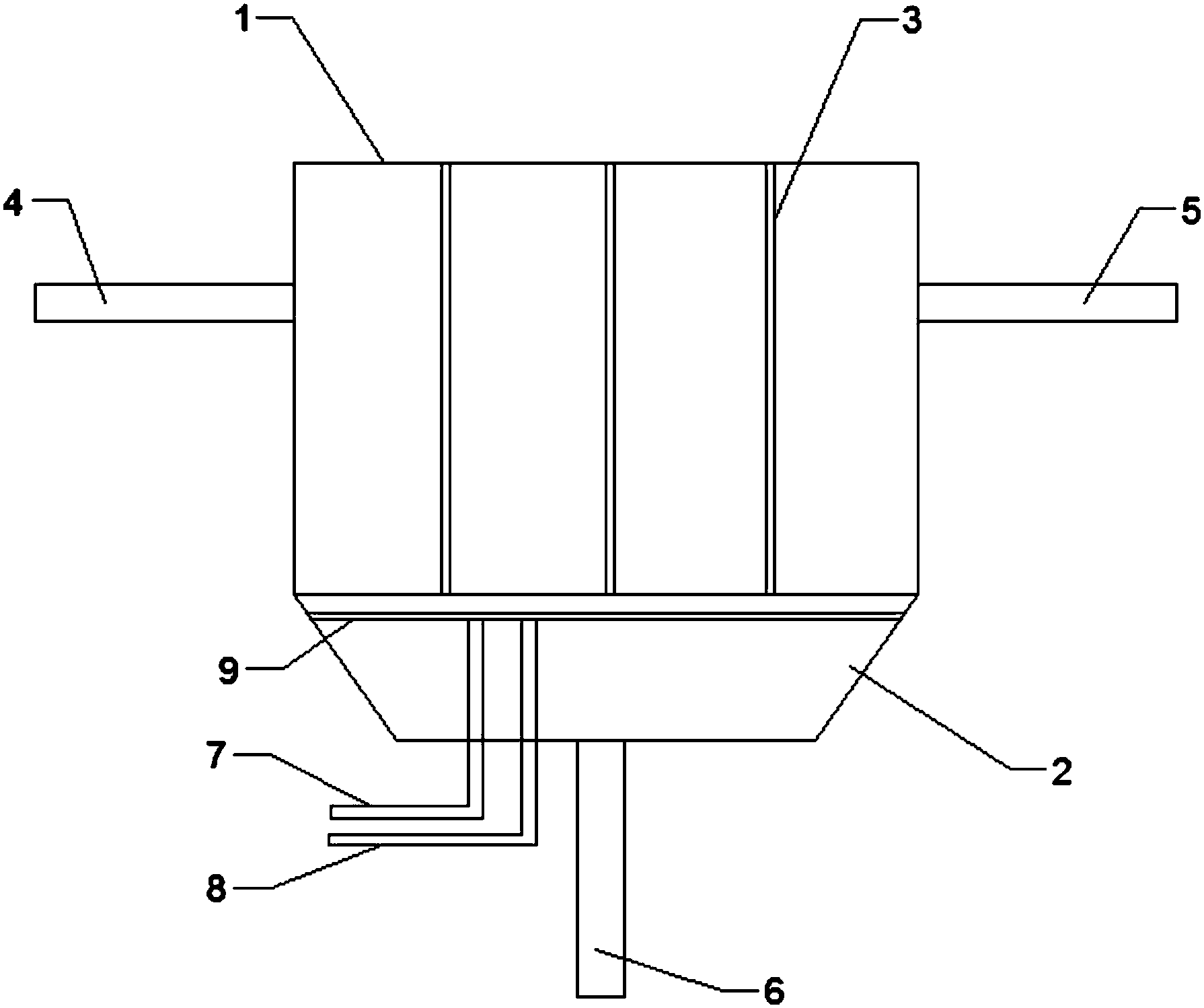

　　本實用新型涉及一種造紙廢水循環利用裝置，包括柵網過濾器，所述的柵網過濾器包括箱體、若干個柵網過濾板、進水管、出水管、出渣管，所述的進水管和出水管水平設置在箱體兩端，所述的柵網過濾板豎直設置在箱體內部，柵網過濾板下部設置有反沖洗裝置，所述的反沖洗裝置包括配水管、配氣管、沖洗管，所述的配水管和配氣管一端分別與外部供水管和外部供氣管相連，配水管和配氣管另一端與沖洗管相連，所述的沖洗管設置在柵網過濾板下面，沖洗管上部設置有若干個與內腔相通的小孔，所述的出渣管設置在箱體下部;通過增加反沖洗裝置，有效的降低了廢水循環利用裝置的維護難度，節約廢水處理費用，提高了廢水處理效率。

　　權利要求書

　　1.一種造紙廢水循環利用裝置，包括柵網過濾器，所述的柵網過濾器 包括箱體、若干個柵網過濾板、進水管、出水管、出渣管，所述的進水管 和出水管水平設置在箱體兩端，所述的柵網過濾板豎直設置在箱體內部， 其特征在于：柵網過濾板下部設置有反沖洗裝置，所述的反沖洗裝置包括 配水管、配氣管、沖洗管，所述的配水管和配氣管一端分別與外部供水管 和外部供氣管相連，配水管和配氣管另一端與沖洗管相連，所述的沖洗管 設置在柵網過濾板下面，沖洗管上部設置有若干個與內腔相通的小孔，所 述的出渣管設置在箱體下部。

　　2.根據權利要求1所述的一種造紙廢水循環利用裝置，其特征在于：所 述的箱體下部截面為倒梯形。

　　3.根據權利要求1所述的一種造紙廢水循環利用裝置，其特征在于：所 述的配水管、配氣管上都設置有電磁閥。

　　4.根據權利要求1所述的一種造紙廢水循環利用裝置，其特征在于： 所述的出渣管通過螺桿泵與壓濾機連接。

　　說明書

　　一種造紙廢水循環利用裝置

　　技術領域

　　本實用新型涉及環境保護領域，具體是涉及一種造紙廢水循環利用裝 置。

　　背景技術

　　目前水資源日益匱乏，水環保要求也不斷加強，造紙一直是用水量較 大產業，同時也是造成水污染較嚴重的產業，現有造紙廢水循環利用裝置 復雜，費用高昂;反洗維護困難，檢修維護量大，容易導致出水水質差等 問題。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種造紙廢水循環利用裝置。

　　為解決上述技術問題，本實用新型提供以下技術方案：一種造紙廢水 循環利用裝置，包括柵網過濾器，所述的柵網過濾器包括箱體、若干個柵 網過濾板、進水管、出水管、出渣管，所述的進水管和出水管水平設置在 箱體兩端，所述的柵網過濾板豎直設置在箱體內部，柵網過濾板下部設置 有反沖洗裝置，所述的反沖洗裝置包括配水管、配氣管、沖洗管，所述的 配水管和配氣管一端分別與外部供水管和外部供氣管相連，配水管和配氣 管另一端與沖洗管相連，所述的沖洗管設置在柵網過濾板下面，沖洗管上 部設置有若干個與內腔相通的小孔，所述的出渣管設置在箱體下部;廢水 通過柵網過濾器過濾后，漿料沉降通過出渣管排出再利用，過濾后的廢水 通過出水管排到造紙用水池或其它二次循環水利用設施。

　　進一步的方案，所述的箱體下部截面為倒梯形。

　　再進一步的方案，所述的配水管、配氣管上都設置有電磁閥。

　　再進一步的方案，所述的出渣管通過螺桿泵與壓濾機連接。

　　本實用新型與現有技術相比具有的有益效果是：通過增加反沖洗裝置， 有效的降低了廢水循環利用裝置的維護難度，節約廢水處理費用，提高了 廢水處理效率。
