申請日2015.07.17

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種新型農村生活污水處理系統，包括格柵井、脫氧池、脈沖滴濾池和潛流人工濕地，進水管道連接有格柵井，格柵井連接有脫氧池，脫氧池中設置有填料層一，脫氧池與脈沖滴濾池之間的連接管上設有自吸泵，脈沖滴濾池的進水口上設置有自動虹吸布水裝置，脈沖滴濾池中設有復合濾料層，脈沖滴濾池上設置有反沖洗裝置，脈沖滴濾池與潛流人工濕地連通，脈沖滴濾池與潛流人工濕地之間的管道上設有回流管道，回流管道與脫氧池連接，潛流人工濕地連接有出水池。本實用新型通過由柵井、脫氧池、脈沖滴濾池和潛流人工濕地組成，結構簡單，便于安裝和控制，方便了管理，提高了凈化污水的效率，更加能夠滿足現代農村發展的需求。

　　權利要求書

　　1.一種新型農村生活污水處理系統，包括格柵井、脫氧池、脈沖滴 濾池和潛流人工濕地，其特征在于，進水管道連接有格柵井，格柵井 連接有脫氧池，脫氧池中設置有填料層一，脫氧池與脈沖滴濾池之間 的連接管上設有自吸泵，脈沖滴濾池的進水口上設置有自動虹吸布水 裝置，脈沖滴濾池中設有復合濾料層，脈沖滴濾池上設置有反沖洗裝 置，脈沖滴濾池與潛流人工濕地連通，脈沖滴濾池與潛流人工濕地之 間的管道上設有回流管道，回流管道與脫氧池連接，潛流人工濕地連 接有出水池。

　　2.如權利要求1所述的一種新型農村生活污水處理系統，其特征在 于，所述脫氧池由筒身、底座和頂蓋組成，筒身內壁上設有上加強筋 和下加強筋，筒身和頂蓋通過法蘭固定連接，筒身和頂蓋之間墊有墊 圈，筒身上設有進水管、出泥管和出水管，出泥管和出水管之間通過 隔板隔開。

　　3.如權利要求1所述的一種新型農村生活污水處理系統，其特征在 于，所述復合濾料層采用的是珍珠巖層、陶粒層和廢石膏層。

　　4.如權利要求1所述的一種新型農村生活污水處理系統，其特征在 于，所述在進水口上的自動虹吸布水裝置上的脈沖滴濾池頂端為開 口，其開口與空氣相連通。

　　說明書

　　一種新型農村生活污水處理系統

　　技術領域

　　本實用新型涉及生活污水處理技術領域，尤其涉及一種新型農 村生活污水處理系統。

　　背景技術

　　目前農村生活污水處理模式是以集中式處理為主，采用該處理 方式需建立大量的污水管網收集系統和污水處理站，對污水進行統一 的收集、輸送和處理，投資較大，現有的農村生活處理方式存在的問 題有：第一，現有農村生活污水處理系統設備較大和多，占用的面積 較大，使得運行和維護的設備費用較高;第二，現有農村生活污水處 理系統裝置較多，經過的步驟也較多，不便于管理和控制，生活污水 處理的效率也較低，污水處理的效果也較差，遠遠不能夠滿足現代農 村的發展需求。

　　實用新型內容

　　針對現有技術中的不足，本實用新型提供一種新型農村生活污 水處理系統。

　　為了實現上述目的，本實用新型所采的技術方案是：

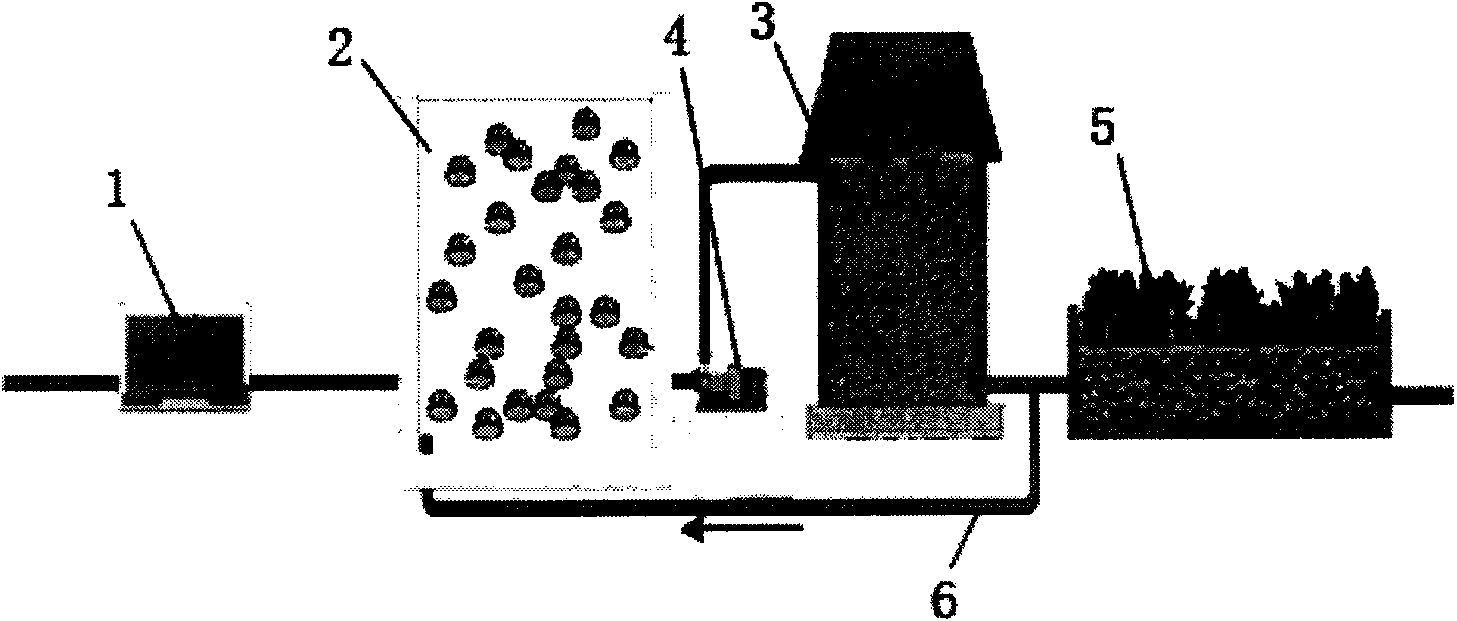

　　一種新型農村生活污水處理系統，包括格柵井、脫氧池、脈沖 滴濾池和潛流人工濕地，進水管道連接有格柵井，格柵井連接有脫氧 池，脫氧池中設置有填料層一，脫氧池與脈沖滴濾池之間的連接管上 設有自吸泵，脈沖滴濾池的進水口上設置有自動虹吸布水裝置，脈沖 滴濾池中設有復合濾料層，脈沖滴濾池上設置有反沖洗裝置，脈沖滴 濾池與潛流人工濕地連通，脈沖滴濾池與潛流人工濕地之間的管道上 設有回流管道，回流管道與脫氧池連接，潛流人工濕地連接有出水池。

　　所述脫氧池由筒身、底座和頂蓋組成，筒身內壁上設有上加強 筋和下加強筋，筒身和頂蓋通過法蘭固定連接，筒身和頂蓋之間墊有 墊圈，筒身上設有進水管、出泥管和出水管，出泥管和出水管之間通 過隔板隔開。

　　所述復合濾料層采用的是珍珠巖層、陶粒層和廢石膏層。

　　所述在進水口上的自動虹吸布水裝置上的脈沖滴濾池頂端為開 口，其開口與空氣相連通，通過自然充氧方式，利用好氧微生物實現 對污水中某些小分子有機物以及氨氮的去除，大幅度降低廢水的COD、 BOD5、NH3-N等指標。通過脈沖反沖洗作用進行生物膜更新與污泥沉 降。

　　本實用新型的有益效果：與現有技術相比，本實用新型通過脫 氧池與脈沖滴濾池之間的連接管上設有自吸泵，脈沖滴濾池與潛流人 工濕地連通，脈沖滴濾池與潛流人工濕地之間的管道上設有回流管 道，回流管道與脫氧池連接，潛流人工濕地連接有出水池，結構更加 簡單，減少了占地面積，更加有利于符合農村生活污水的處理，也便 于設備的管理和維護，減少了投資成本;脫氧池中設置有填料層一， 有利于在脫氧池中進行預處理，有利于分解無水中有機污染物，且脈 沖滴濾池與潛流人工濕地之間的管道上設有回流管道與脫氧池連接， 脈沖滴濾池回流液在此脫氮，降低后續人工處理的氮負荷，減少占地 面積，同時脈沖滴濾池中設有復合濾料層，所述復合濾料層采用的是 珍珠巖層、陶粒層和廢石膏層，提高了生物量和氮磷處理效率，脈沖 滴濾池上設置有反沖洗裝置，通過脈沖反沖洗作用能夠進行生物膜更 新與污泥沉降，使得凈化污水的效果大大得到改善，更加滿足現代發 展的需求。
