申請日2015.07.17

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種船舶用帶有光觸媒凈化裝置的壓載水處理系統，所述船舶用帶有光觸媒凈化裝置的壓載水處理系統包括外殼，外殼內設有過濾器，過濾器的一側連接有進水管且進水管的一端穿出外殼，過濾器的另一側通過第一通管與殺菌箱相連接，殺菌箱與出水管相連接，出水管一端穿出外殼，殺菌箱內設有光觸媒凈化裝置，光觸媒凈化裝置包括框體，框體的內壁上設有鏡面反光鋁，鏡面反光鋁上涂覆有納米二氧化鈦層，框體內豎直設置有紫外燈且紫外燈沿著框體橫向均勻分布，紫外燈之間設有外側邊相互鉸接的第一隔板和第二隔板，第一隔板和第二隔板上均涂覆有納米二氧化鈦層。優點在于：設計合理，結構簡單，消毒殺菌效果好。

　　權利要求書

　　1.一種船舶用帶有光觸媒凈化裝置的壓載水處理系統，其特征在于:包括 外殼，所述的外殼內設有過濾器，所述的過濾器的一側連接有進水管且進水管 的一端穿出外殼，過濾器的另一側通過第一通管與殺菌箱相連接，所述的殺菌 箱與出水管相連接，所述的出水管一端穿出外殼，所述的殺菌箱內設有光觸媒 凈化裝置，所述的光觸媒凈化裝置包括框體，所述的框體的內壁上設有鏡面反 光鋁，所述的鏡面反光鋁上涂覆有納米二氧化鈦層，所述的框體內豎直設置有 紫外燈且紫外燈沿著框體橫向均勻分布，所述的紫外燈之間設有外側邊相互鉸 接的第一隔板和第二隔板，所述的第一隔板和第二隔板上均涂覆有納米二氧化 鈦層，所述的第一隔板的內側邊的上部和下部分別設有第一滑動定位塊，所述 的第二隔板的內側邊的上部和下部分別設有第二滑動定位塊，所述的框體的底 壁上開有供第一滑動定位塊和第二滑動定位塊滑動的橫向滑動槽，所述的殺菌 箱的出水端連接有回流出水管，殺菌箱的進水端連接有回流進水管，回流出水 管和有回流進水管之間設有回水箱，所述的回水箱內設有能將回水箱中的水泵 入到殺菌箱中的水泵，所述的水泵與控制機構相連接，所述的紫外燈通過燈座 固定在框體上，所述的框體的底壁上開有若干供水通過的通水孔。

　　2.根據權利要求1所述的船舶用帶有光觸媒凈化裝置的壓載水處理系統， 其特征在于：所述的第一滑動定位塊和第二滑動定位塊與框體之間分別設有鎖 定結構，所述的鎖定結構包括開于框體上的螺紋孔，所述的螺紋孔內螺紋連接 有鎖定螺紋桿，所述的橫向滑動槽的槽口端設有位于第一滑動定位塊和第二滑 動定位塊上方的擋板，且當鎖定螺紋桿旋緊并抵靠在第一滑動定位塊和第二滑 動定位塊上時第一隔板和第二隔板相對于框體固定。

　　3.根據權利要求2所述的船舶用帶有光觸媒凈化裝置的壓載水處理系統， 其特征在于：所述的回水箱內設有光觸媒凈化裝置。

　　說明書

　　一種船舶用帶有光觸媒凈化裝置的壓載水處理系統

　　技術領域

　　本實用新型屬于船用設備技術領域，尤其是涉及一種船舶用帶有光觸媒凈 化裝置的壓載水處理系統。

　　背景技術

　　壓載水中含有包括了多種生物體，這其中有細菌、病毒和生活在海中和海 岸線上的多種成年或幼年期動植物。雖然這些生物體大部分會在壓載水排放時 死亡，但仍有一些能在新環境中生存下來。這些非本土物種一旦扎根，會對當 地的生態、經濟和公共衛生產生一系列影響。現有的壓載水處理系統中只是簡 單地對水進行過濾，而不能徹底殺死細菌、病毒。整體設計還不夠合理，實用 性差。

　　為了對現有技術進行改進，人們進行了長期的探索，提出了各種各樣的解 決方案。例如，中國專利文獻公開了一種壓載水處理系統[申請?zhí)枺?CN201320281370.8]，包括壓載水循環泵、壓載水處理裝置、壓載艙和污水收集 艙，所述壓載水循環泵、所述壓載水處理裝置和所述壓載艙連接成循環回路， 且所述壓載水循環泵設于所述壓載水處理裝置和所述壓載艙之間，所述污水收 集艙與所述壓載水處理裝置連接，壓載水由所述壓載艙流出經由所述壓載水循 環泵泵入所述壓載水處理裝置中，處理完的壓載水流回所述壓載艙，處理產生 的污水流入所述污水收集艙。

　　上述方案雖然在一定程度上解決了現有技術的不足，但是仍然不能徹底殺 死細菌、病毒，消毒效果差，整體設計還不夠合理，實用性差。

　　實用新型內容

　　本實用新型的目的是針對上述問題，提供一種設計合理，結構簡單和消毒 殺菌效果好的船舶用帶有光觸媒凈化裝置的壓載水處理系統。

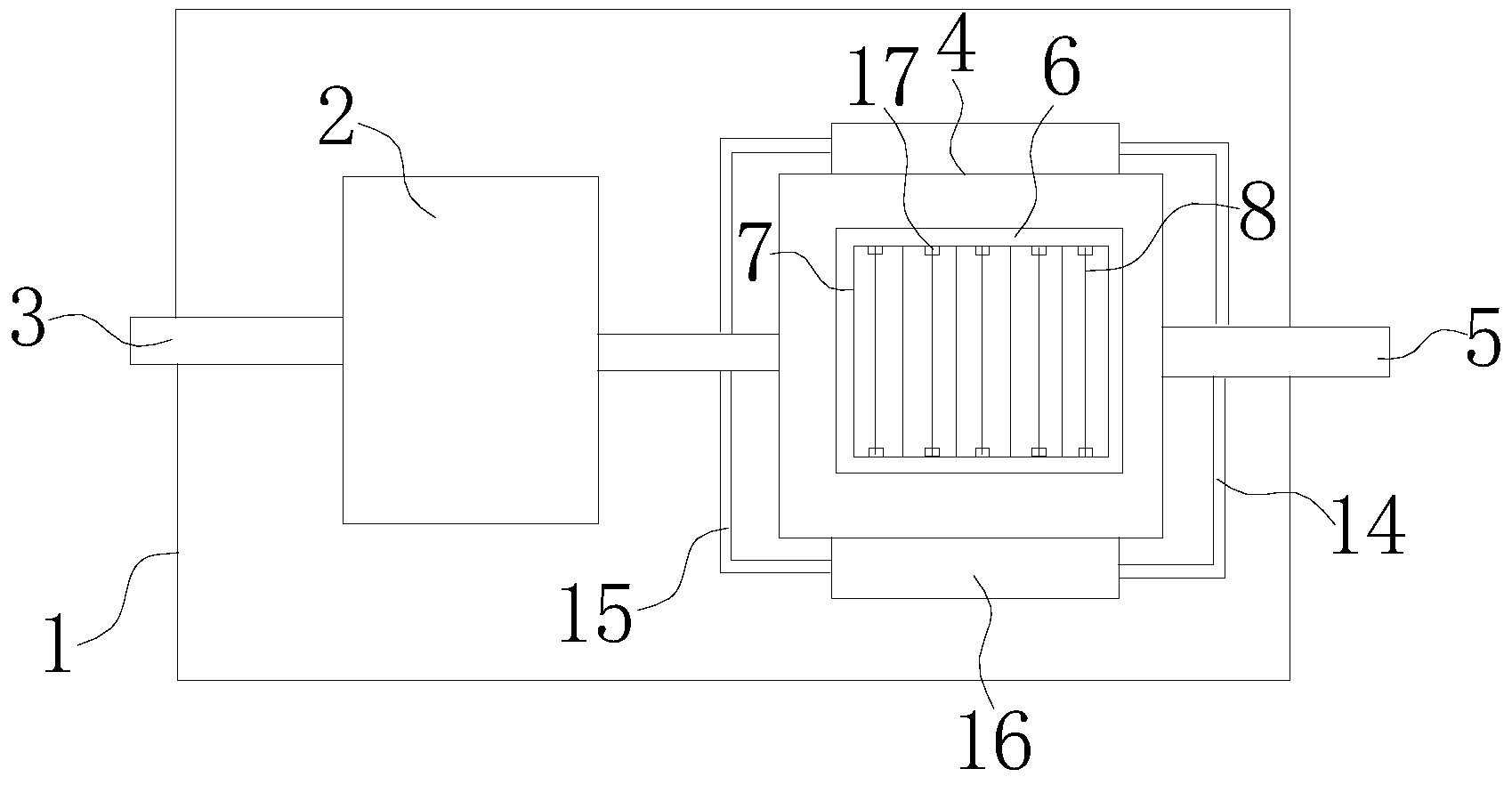

　　為達到上述目的，本實用新型采用了下列技術方案：本實用新型提供了一 種船舶用帶有光觸媒凈化裝置的壓載水處理系統，包括外殼，所述的外殼內設 有過濾器，所述的過濾器的一側連接有進水管且進水管的一端穿出外殼，過濾 器的另一側通過第一通管與殺菌箱相連接，所述的殺菌箱與出水管相連接，所 述的出水管一端穿出外殼，所述的殺菌箱內設有光觸媒凈化裝置，所述的光觸 媒凈化裝置包括框體，所述的框體的內壁上設有鏡面反光鋁，所述的鏡面反光 鋁上涂覆有納米二氧化鈦層，所述的框體內豎直設置有紫外燈且紫外燈沿著框 體橫向均勻分布，所述的紫外燈之間設有外側邊相互鉸接的第一隔板和第二隔 板，所述的第一隔板和第二隔板上均涂覆有納米二氧化鈦層，所述的第一隔板 的內側邊的上部和下部分別設有第一滑動定位塊，所述的第二隔板的內側邊的 上部和下部分別設有第二滑動定位塊，所述的框體的底壁上開有供第一滑動定 位塊和第二滑動定位塊滑動的橫向滑動槽，所述的殺菌箱的出水端連接有回流 出水管，殺菌箱的進水端連接有回流進水管，回流出水管和有回流進水管之間 設有回水箱，所述的回水箱內設有能將回水箱中的水泵入到殺菌箱中的水泵， 所述的水泵與控制機構相連接，所述的紫外燈通過燈座固定在框體上，所述的 框體的底壁上開有若干供水通過的通水孔。水從進水管進入到過濾器過濾，過 濾除去生活在海中的各種動植物以及其他雜質，過濾后再進入到殺菌箱進行殺 菌，在光觸媒凈化裝置中，用紫外燈產生的紫外線照射納米二氧化鈦層產生羥 基，利用羥基奪取微生物等細胞膜內的氫元素，從而殺死微生物，進行殺菌消 毒，第一隔板和第二隔板的內側邊可相對于框體橫向滑動，即可改變紫外線照 射納米二氧化鈦層的接觸面，從而可以根據需要調整第一隔板和第二隔板與框 體之間的夾角，靈活性強;此外經過一次光觸媒凈化的壓載水通過回水箱可再 次進入到殺菌箱進行二次光觸媒凈化，利于徹底殺死微生物，殺菌消毒好，整 體設計合理，結構簡單，實用性強。

　　在上述的船舶用帶有光觸媒凈化裝置的壓載水處理系統中：所述的第一滑 動定位塊和第二滑動定位塊與框體之間分別設有鎖定結構，所述的鎖定結構包 括開于框體上的螺紋孔，所述的螺紋孔內螺紋連接有鎖定螺紋桿，所述的橫向 滑動槽的槽口端設有位于第一滑動定位塊和第二滑動定位塊上方的擋板，且當 鎖定螺紋桿旋緊并抵靠在第一滑動定位塊和第二滑動定位塊上時第一隔板和第 二隔板相對于框體固定。第一滑動定位塊和第二滑動定位塊在鎖定螺紋桿推動 下第一滑動定位塊和第二滑動定位塊的外端面靠于擋板上，當鎖定螺紋桿進一 步旋緊并抵靠在第一滑動定位塊和第二滑動定位塊內端面上時實現固定，操作 簡單，使用方便。

　　在上述的船舶用帶有光觸媒凈化裝置的壓載水處理系統中：所述的回水箱 內設有光觸媒凈化裝置。壓載水在回水過程中還可進行一次光觸媒凈化，利于 徹底殺死微生物，殺菌消毒好。

　　與現有的技術相比，本船舶用帶有光觸媒凈化裝置的壓載水處理系統的優 點在于：

　　其一，水從進水管進入到過濾器過濾，過濾除去生活在海中的各種動植物 以及其他雜質，過濾后再進入到殺菌箱進行殺菌，在光觸媒凈化裝置中，用紫 外燈產生的紫外線照射納米二氧化鈦層產生羥基，利用羥基奪取微生物等細胞 膜內的氫元素，從而殺死微生物，進行殺菌消毒。

　　其二，第一隔板和第二隔板的內側邊可相對于框體橫向滑動，即可改變紫 外線照射納米二氧化鈦層的接觸面，從而可以根據需要調整第一隔板和第二隔 板與框體之間的夾角，靈活性強。

　　其三，經過一次光觸媒凈化的壓載水通過回水箱可再次進入到殺菌箱進行 二次光觸媒凈化，利于徹底殺死微生物，殺菌消毒好，整體設計合理，結構簡 單，實用性強。

　　其四，第一滑動定位塊和第二滑動定位塊在鎖定螺紋桿推動下第一滑動定 位塊和第二滑動定位塊的外端面靠于擋板上，當鎖定螺紋桿進一步旋緊并抵靠 在第一滑動定位塊和第二滑動定位塊內端面上時實現固定，操作簡單，使用方 便。

　　其五，壓載水在回水過程中還可進行一次光觸媒凈化，利于徹底殺死微生 物，殺菌消毒好。
