申請日2015.07.17

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種新型有機物土壤修復污水處理系統，包括收集污水沉淀池和氧化塔，收集污水沉淀池和氧化塔通過管道連通，集污水沉淀池和氧化塔的管道上設置有水泵，氧化塔連接有緩沖罐，緩沖罐上配置有噴淋系統和高壓沖洗系統，緩沖罐上通過連接管連接有淋洗劑投加裝置，緩沖罐通過連接管連接有蓄水池，所述氧化塔內部設置有紫外線燈和二氧化鈦網狀填料，氧化塔頂部上安裝有布水裝置，氧化塔內部的出口處位置上設置有曝氣板，氧化塔還分別連通有臭氧發生器和雙氧水投加裝置。本實用新型的系統結構簡單，便于建設、安裝和拆卸，節約了投資成本，且提高了處理的速度，也大大降低了能耗，不僅降低了成本，也更加有利于環境的保護。

　　權利要求書

　　1.一種新型有機物土壤修復污水處理系統，包括收集污水沉淀池和 氧化塔，其特征在于，收集污水沉淀池和氧化塔通過管道連通，集污 水沉淀池和氧化塔的管道上設置有水泵，氧化塔連接有緩沖罐，緩沖 罐上配置有噴淋系統和高壓沖洗系統，緩沖罐上通過連接管連接有淋 洗劑投加裝置，緩沖罐通過連接管連接有蓄水池，所述氧化塔內部設 置有紫外線燈和二氧化鈦網狀填料，氧化塔頂部上安裝有布水裝置， 氧化塔內部的出口處位置上設置有曝氣板，氧化塔還分別連通有臭氧 發生器和雙氧水投加裝置。

　　2.如權利要求1所述的一種新型有機物土壤修復污水處理系統，其 特征在于，所述緩沖罐與蓄水池的連接管上控制閥。

　　3.如權利要求1所述的一種新型有機物土壤修復污水處理系統，其 特征在于，所述氧化塔上設置有視鏡。

　　說明書

　　一種新型有機物土壤修復污水處理系統

　　技術領域

　　本實用新型涉及環境保護設備技術領域，尤其涉及一種新型有 機物土壤修復污水處理系統。

　　背景技術

　　隨著工業化和城市化的發展，大氣污染、水污染和土壤污染的 問題日益嚴峻，這些污染帶給人們很大的危害，如何解決土壤污染問 題，一直是各國政府和民間負責任企業所關注的問題，針對工業污染 的土地修復方法很多，使用較多的修復土壤方法為異位淋洗方法，其 步驟為：首先通過待清理地塊進行全面積無選擇整體挖掘后按照《場 地環境監測技術導則》的相關要求進行取樣檢驗，如達到清理目標值， 則交付后續使用，否則按監測結果進行局部加深挖掘;然后將挖掘出 的待治理土壤密封外運至?xí)捍鎴?chǎng);在進入暫存場內首先按粒徑大小進 行人工分選(隨卸隨選)，粒徑大于80mm的塊石送到?jīng)_洗場，剩下 的土壤轉運至處理區部分，沖洗場上通過沖洗裝置對石塊進行沖洗， 沖洗裝置中的沖洗水采用已經投加適量淋洗劑的高壓水進行沖洗，然 后將石塊水分瀝干，其中經過沖洗的水進行排放，處理區部分將土塘 平均攤鋪成1.5m厚土層，在土層頂部布設淋洗液噴頭，投加適量淋 洗劑的循環淋洗液均勻覆蓋至整個土層，有機物被洗出進入循環液， 加入的藥劑同步進行分解作用，隨循環次數增加土壤中的有機物濃度 逐步降低，從而逐步達到治理的目標，然后按《場地環境監測技術導 則》的相關要求經取樣檢驗，最終將土壤和石塊外運至納土場地回填，

　　其中經過沖洗場上沖洗石塊的沖洗污水和處理部分的淋洗污水 直接排放，而這種直接排放的污水往往含有高濃度有機物，直接排放 掉會造成環境的污染，且現有技術中也有一些通過簡單的方式進行凈 化處理，但是這種處理方式效率較低，能耗較高，無法滿足現代市場 的發展需求。

　　實用新型內容

　　針對現有技術中的不足，本實用新型提供一種新型有機物土壤 修復污水處理系統。

　　為了實現上述目的，本實用新型所采的技術方案是：

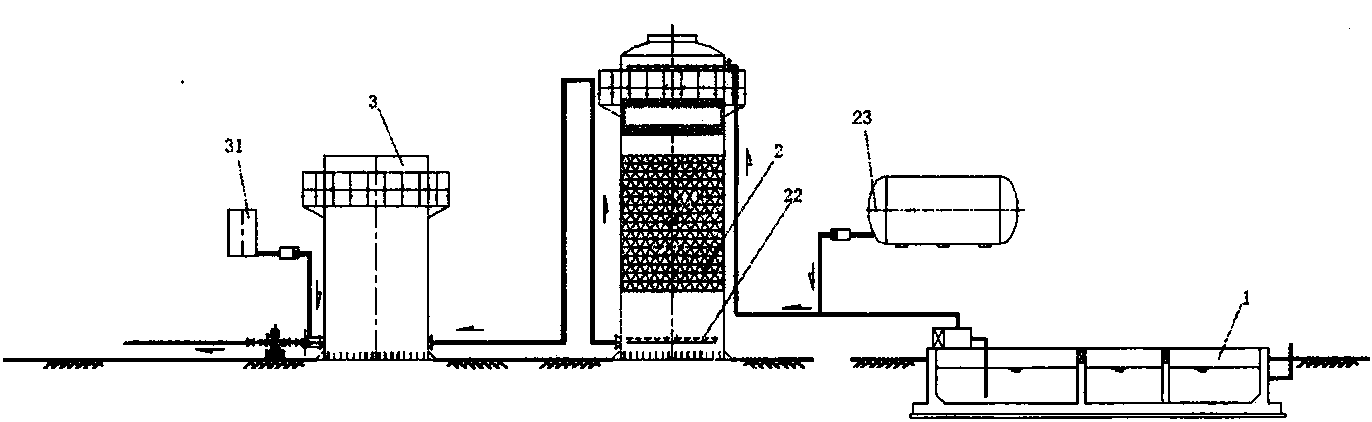

　　一種新型有機物土壤修復污水處理系統，包括收集污水沉淀池 和氧化塔，收集污水沉淀池和氧化塔通過管道連通，集污水沉淀池和 氧化塔的管道上設置有水泵，氧化塔連接有緩沖罐，緩沖罐上配置有 噴淋系統和高壓沖洗系統，緩沖罐上通過連接管連接有淋洗劑投加裝 置，緩沖罐通過連接管連接有蓄水池，所述氧化塔內部設置有紫外線 燈和二氧化鈦網狀填料，氧化塔頂部上安裝有布水裝置，氧化塔內部 的出口處位置上設置有曝氣板，氧化塔還分別連通有臭氧發生器和雙 氧水投加裝置。

　　所述緩沖罐與蓄水池的連接管上控制閥。

　　所述氧化塔上設置有視鏡。

　　本實用新型的有益效果：與現有技術相比，本實用新型的集污水 沉淀池和氧化塔的管道上設置有水泵，氧化塔連接有緩沖罐，緩沖罐 通過連接管連接有蓄水池，系統結構簡單，便于建設、安裝和拆卸，

　　節約了投資成本;所述氧化塔內部設置有紫外線燈和二氧化鈦 網狀填料，氧化塔還分別連通有臭氧發生器和雙氧水投加裝置，在臭 氧的循環過程中加入雙氧水介質，通過與臭氧產生協同作用，增加了 臭氧的穩定度，并產生更多的羥基，使氧化效率大大提高，同時臭氧 的使用量并沒有改變，這樣將大大的降低了能耗，使得有機物的最終 降解產物為二氧化碳和水及其它礦物質，有利于降解速度的顯著提 高，反應條件更為溫和，能夠更加高效處理，更加有利于環境的保護。
