申請日2015.07.17

　　公開(公告)日2015.12.02

　　IPC分類號A61L9/22; C02F11/12

　　摘要

　　本實用新型涉及污泥處理技術領域，尤其是一種工業用污泥干燥系統，包括污泥脫水裝置、太陽能集熱干燥裝置、等離子活性氧凈化除臭裝置和控制裝置，所述污泥干化室內部設有加快污泥干燥的鼓風機，所述污泥干化室上設有抽風機，所述抽風機通過管道與進水管外壁上設置的熱交換器連接，所述熱交換器通過管道與等離子活性氧凈化除臭裝置連接并排除氣體，所述進水管與加熱器連接。本實用新型提供了一種工業用污泥干燥系統，通過在進水管上設置熱交換器，從而大大提高了污泥干化室內能量的利用率，節約了成本。

　　權利要求書

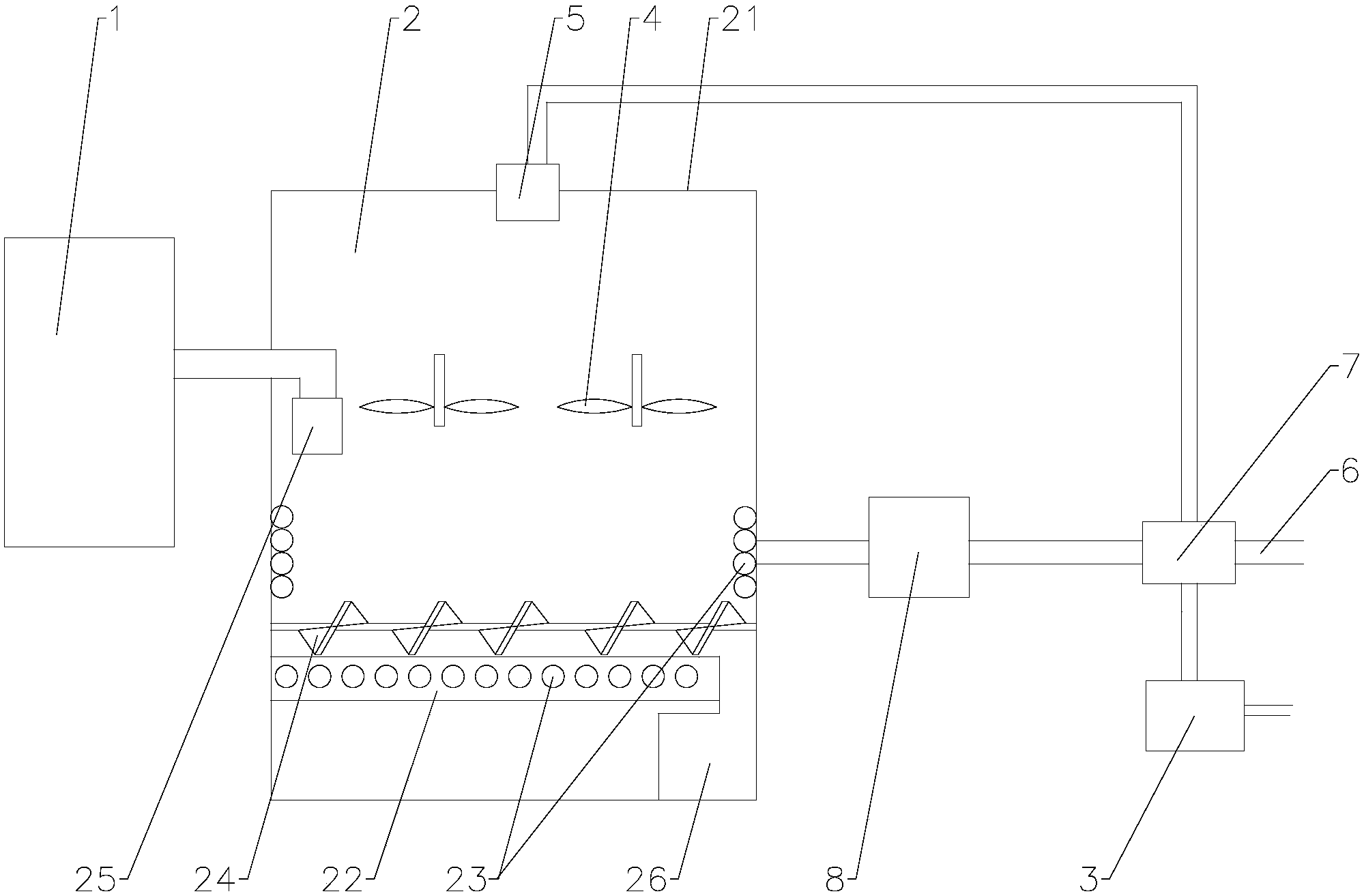

　　1.一種工業用污泥干燥系統，其特征在于：包括污泥脫水裝置(1)、太陽 能集熱干燥裝置(2)、等離子活性氧凈化除臭裝置(3)和控制裝置，所述太陽 能集熱干燥裝置(2)包括

　　污泥干化室(21)，所述污泥干化室(21)采用熱鍍鋅型鋼化材料和PC陽 光板;

　　地板(22)，所述地板(22)設置在污泥干化室(21)底部，所述地板(22) 內部設有對污泥進行加熱的加熱管(23);

　　翻轉機(24)，所述用于將污泥進行翻轉、切碎并向前推進的翻轉機(24) 設置在地板(22)上部;

　　布料器(25)，所述用于將污泥均勻布于地板(22)上的布料器(25)設置 在翻轉機(24)的首端，所述布料器(25)通過管道與污泥脫水裝置(1)連接;

　　收料槽(26)，所述用于收集干燥后的污泥的收料槽(26)設置在翻轉機(24) 的尾端;

　　所述污泥干化室(21)內部設有加快污泥干燥的鼓風機(4)，所述污泥干 化室(21)上設有抽風機(5)，所述抽風機(5)通過管道與進水管(6)外壁 上設置的熱交換器(7)連接，所述熱交換器(7)通過管道與等離子活性氧凈 化除臭裝置(3)連接并排除氣體，所述進水管(6)與加熱器(8)連接，所述 加熱器(8)與加熱管(23)連接，所述控制裝置分別與翻轉機(24)、抽風機 (5)和鼓風機(4)電連接。

　　2.如權利要求1所述的一種工業用污泥干燥系統，其特征在于：所述地板 (22)為金屬板。

　　3.如權利要求1或2所述的一種工業用污泥干燥系統，其特征在于：所述 污泥干化室(21)的側壁上敷設有加熱管(23)。

　　4.如權利要求1或2所述的一種工業用污泥干燥系統，其特征在于：還包 括溫度控制器，所述污泥干化室(21)上設有溫度控制器，所述控制裝置與溫 度控制器電連接。

　　說明書

　　一種工業用污泥干燥系統

　　技術領域

　　本實用新型涉及污泥處理技術領域，尤其是一種工業用污泥干燥系統。

　　背景技術

　　目前污泥處置方式包括土地利用、填埋、干化、焚燒等。土地利用和填 埋是較傳統的污泥處置方式。土地利用因污泥臭味大、污泥中含有有害成分、 運輸量大等原因而受到限制。污泥直接填埋不僅占地面積大，產生的濾液也 會造成二次污染，一般要求進填埋場的污泥含水率需低于40%。焚燒工藝是 最徹底的污泥處理方法，它能使有機物全部碳化，殺死病原體，最大程度地 減少污泥體積，但焚燒工藝成本較高，一般作為污泥處理的后續工藝。因此， 對污泥進行干化處理是目前實現污泥減量化、無害化、穩定化和資源化的關 鍵處理環節。

　　然而現有的污泥干燥處理裝置在對污泥進行干燥處理時，余熱的利用率 不高，造成能量的大量浪費，從而大大增加了成本投入，特別是在冬季，由 于陽光不充足，造成的成本投入更大。

　　實用新型內容

　　本實用新型要解決的技術問題是：為了解決現有的干燥處理設備熱量的利 用率不高問題，本實用新型提供了一種工業用污泥干燥系統，采用通過抽風機 與進水管外壁上設置的熱交換器連接對進水管中的水進行預熱，從而有效的利 用了污泥干化室內排出的能量，提高了干燥處理設備熱量的利用率。

　　本實用新型解決其技術問題所采用的技術方案是：提供了一種工業用污泥 干燥系統，包括污泥脫水裝置、太陽能集熱干燥裝置、等離子活性氧凈化除臭 裝置和控制裝置，所述太陽能集熱干燥裝置包括

　　污泥干化室，所述污泥干化室采用熱鍍鋅型鋼化材料和PC陽光板;

　　地板，所述地板設置在污泥干化室底部，所述地板內部設有對污泥進行加 熱的加熱管;

　　翻轉機，所述用于將污泥進行翻轉、切碎并向前推進的翻轉機設置在地板 上部;

　　布料器，所述用于將污泥均勻布于地板上的布料器設置在翻轉機的首端， 所述布料器通過管道與污泥脫水裝置連接;

　　收料槽，所述用于收集干燥后的污泥的收料槽設置在翻轉機的尾端;

　　所述污泥干化室內部設有加快污泥干燥的鼓風機，所述污泥干化室上設有 抽風機，所述抽風機通過管道與進水管外壁上設置的熱交換器連接，所述熱交 換器通過管道與等離子活性氧凈化除臭裝置連接并排除氣體，所述進水管與加 熱器連接，所述加熱器與加熱管連接，所述控制裝置分別與翻轉機、抽風機和 鼓風機電連接。

　　進一步地，所述地板為金屬板，便于熱量的傳遞，加快污泥的干燥速度。

　　進一步地，所述污泥干化室的側壁上敷設有加熱管，增加污泥表面的溫度， 形成污泥下表面與上表面同時加熱，進一步加快污泥的干燥速度。

　　具體地，還包括溫度控制器，所述污泥干化室上設有溫度控制器，所述控 制裝置與溫度控制器電連接，通過控制裝置控制污泥干化室內的溫度，保證溫 度的適應。

　　本實用新型的有益效果是：本實用新型提供了一種工業用污泥干燥系統， 通過設置控制裝置，實現了污泥干燥的自動控制，大大減小了勞動強度，節約 了人力和成本;通過在進水管上設置熱交換器，從而大大提高了污泥干化室內 能量的利用率，節約了成本;通過設置等離子活性氧凈化除臭裝置，對抽風機 排出的氣體進行凈化，防止造成第二次污染。
