申請日2015.07.09

　　公開(公告)日2015.09.16

　　IPC分類號B01D36/00

　　摘要

　　本發明屬于印染廢水處理技術領域，具體涉及一種印染廢水處理設備，包括濾水箱和旋轉過濾機構，所述濾水箱的底部設有箱底濾網，所述旋轉過濾機構包括轉動軸和固定連接于所述轉動軸上的離心濾網葉片，所述離心濾網葉片包括實片區和濾網區，所述實片區設置于所述離心濾網葉片與轉動軸連接的一端，所述濾網區設置于所述離心濾網葉片的末端。該印染廢水處理設備結構緊湊，減少對空間的占用，能夠避免濾網的堵死，高效地對印染廢水進行預處理。

　　權利要求書

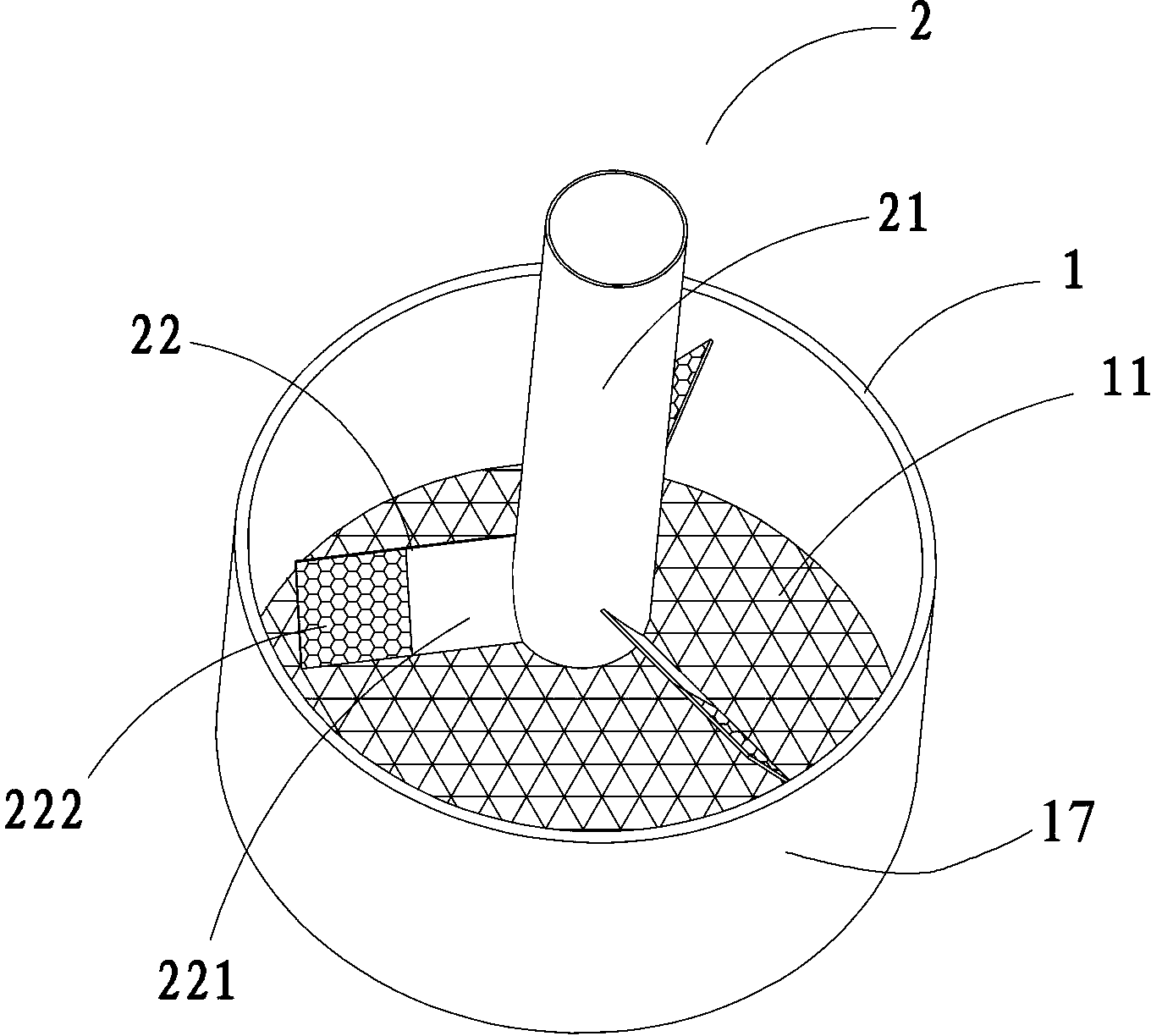

　　1.一種印染廢水處理設備，其特征在于：包括濾水箱和旋轉過濾機構，所述濾水箱的底部設有箱底濾網，所述旋轉過濾機構包括轉動軸和固定連接于所述轉動軸上的離心濾網葉片，所述離心濾網葉片包括實片區和濾網區，所述實片區設置于所述離心濾網葉片與轉動軸連接的一端，所述濾網區設置于所述離心濾網葉片的末端。

　　2. 根據權利要求1所述的一種印染廢水處理設備，其特征在于：所述離心濾網葉片相對所述轉動軸的軸向傾斜設置，所述離心濾網葉片與所述轉動軸的夾角大小為20°～70°。

　　3. 根據權利要求2述的一種印染廢水處理設備，其特征在于：所述旋轉過濾機構還包括與所述轉動軸固定連接的壓水葉片，所述壓水葉片相對所述轉動軸的軸向傾斜設置，其傾斜方向與所述離心濾網葉片相對所述轉動軸的軸向的傾斜方向相反，所述壓水葉片與所述轉動軸的夾角大小為20°～70°。

　　4. 根據權利要求3所述的一種印染廢水處理設備，其特征在于：所述壓水葉片與所述離心濾網葉片間隔設置于所述轉動軸上。

　　5. 根據權利要求1至4任一所述的一種印染廢水處理設備，其特征在于：所述旋轉過濾機構還包括與所述轉動軸固定連接的動力葉片。

　　6. 根據權利要求5所述的一種印染廢水處理設備，其特征在于：所述濾水箱還包括集水管。

　　7. 根據權利要求1至4任一所述的一種印染廢水處理設備，其特征在于：所述濾水箱的箱壁連接有纖維收納機構，所述纖維收納機構包括纖維收納容器，所述濾水箱的箱壁設置有纖維收納口，所述纖維收納容器設置于所述濾水箱箱壁的外側，且該纖維收納容器通過所述纖維收納口與所述濾水箱連通。

　　8. 據權利要求7所述的一種印染廢水處理設備，其特征在于：所述纖維收納口還設置有與所述濾水箱的箱壁轉動連接的柵欄板。

　　9. 根據權利要求1至4任一所述的一種印染廢水處理設備，其特征在于：所述濾水箱設置有沉淤物渠道，所述沉淤物渠道設置于所述箱底濾網與所述濾水箱的箱壁之間。

　　10.據權利要求9所述的一種印染廢水處理設備，其特征在于：所述濾水箱還設置有沉淤物收納盒，所述沉淤物收納盒與所述沉淤物渠道連通。

　　說明書

　　一種印染廢水處理設備

　　技術領域

　　本發明屬于印染廢水處理技術領域，具體涉及一種印染廢水處理設備。

　　背景技術

　　印染廢水是紡織工業產生的污染最為嚴重的廢水，其排放量占工業廢水總排放量的10%以上，是當前最主要的水體污染源之一，印染廢水的綜合治理是一個迫切需要解決的問題。

　　目前印染廢水處理已形成一套典型的處理流程，可歸納為三級處理：一級處理為印染廢水的預處理，主要是去除印染廢水中的較大纖維和顆粒物;二級處理能夠去除印染廢水中的大部分污染物，其中典型的處理工藝有物化法、生物法、厭氧生物處理和好氧生物處理;三級處理為高級處理，主要處理對象是難生物降解的有機物微生物及其他溶解物質。

　　作為印染廢水預處理的一級處理，常用的處理方式有沉淀法和過濾法。沉淀法只能針對易沉雜質，而且沉淀池占用空間大、沉淀時間長，進行下一步處理時，印染廢水的轉移過程中容易攪動池底雜質，使之前的沉淀處理效果大打折扣。過濾法是根據印染廢水中纖維長度和顆粒物顆徑，選用合適目數的紗網對印染廢水進行過濾，簡單地通過紗網對印染廢水進行過濾，容易對濾網造成堵死，為了保證流量，減少堵塞對流速的影響，濾網的面積往往做得很大，這不僅占用空間，而且濾出的纖維和顆粒物分散，不易清理。

　　發明內容

　　本發明的目的在于：針對現有技術的不足，提供一種一種印染廢水處理設備，該印染廢水處理設備結構緊湊，減少對空間的占用，能夠避免濾網的堵死，高效地對印染廢水進行預處理。

　　為了實現上述目的，本發明采用如下技術方案：一種印染廢水處理設備，包括濾水箱和旋轉過濾機構，所述濾水箱的底部設有箱底濾網，所述旋轉過濾機構包括轉動軸和固定連接于所述轉動軸上的離心濾網葉片，所述離心濾網葉片包括實片區和濾網區，所述實片區設置于所述離心濾網葉片與轉動軸連接的一端，所述濾網區設置于所述離心濾網葉片的末端。對印染廢水進行預處理時，印染廢水灌進所述印染廢水處理設備的濾水箱內，這時所述離心濾網葉片浸沒在印染廢水里，所述旋轉過濾機構的轉動軸帶動所述離心濾網葉片轉動，所述離心濾網葉片的實片區攪動印染廢水，使印染廢水在所述濾水箱內旋轉，在離心力的作用下，印染廢水里的纖維雜質以所述轉動軸為中心向外聚集，轉動的離心濾網葉片的濾網區對聚集的纖維雜質進行收集過濾，從而達到高效地濾除印染廢水的纖維雜質的效果，而且能夠防止纖維雜質在濾水箱的箱底聚集，避免造成箱底濾網的堵塞，降低對印染廢水的預處理進程影響，避免阻礙生產。

　　作為本發明所述的一種印染廢水處理設備的一種改進，所述離心濾網葉片相對所述轉動軸的軸向傾斜設置，所述離心濾網葉片與所述轉動軸的夾角大小為20°～70°，即所述離心濾網葉片與水平面形一定夾角，所述轉動軸以固定方向轉動，以使傾斜設置的離心濾網葉片斜向上迎水，有利于所述濾網區對印染廢水纖維雜質的收集。

　　作為本發明所述的一種印染廢水處理設備的一種改進，所述旋轉過濾機構還包括與所述轉動軸固定連接的壓水葉片，所述壓水葉片相對所述轉動軸的軸向傾斜設置，其傾斜方向與所述離心濾網葉片相對所述轉動軸的軸向的傾斜方向相反，所述壓水葉片與所述轉動軸的夾角大小為20°～70°，所述壓水葉片一方面可以增大印染廢水的轉速，以加大離心作用，另一方面在所述轉動軸以固定方向轉動，使傾斜設置的離心濾網葉片斜向上迎水時，由于所述壓水葉片傾斜設置的方向與所述離心濾網葉片相對所述轉動軸的軸向的傾斜方向相反，因而壓水葉片向下壓水，加快在所述濾水箱內的印染廢水從所述濾水箱的底部流走，提高對印染廢水的預處理速度。

　　作為本發明所述的一種印染廢水處理設備的一種改進，所述壓水葉片與所述離心濾網葉片間隔設置于所述轉動軸上，即任意兩相鄰的壓水葉片之間是一片離心濾網葉片，任意兩相鄰的離心濾網葉片之間是一片壓水葉片的形式設置于所述轉動軸上，這種壓水葉片與離心濾網葉片間隔設置于轉動軸上的形式，使印染廢水在濾水箱的轉速均勻，保證所述離心濾網葉片的濾網區對印染廢水纖維雜質的收集過濾效果穩定有效。

　　作為本發明所述的一種印染廢水處理設備的一種改進，所述旋轉過濾機構還包括與所述轉動軸固定連接的動力葉片，所述動力葉片設置于所述離心濾網葉片的上方，在印染廢水灌進所述印染廢水處理設備的濾水箱內時，所述動力葉片不浸沒在印染廢水里，避免印染廢水對動力葉片造成阻力，通過外力作用于所述動力葉片上，使所述動力葉片帶動所述轉動軸轉動。

　　作為本發明所述的一種印染廢水處理設備的一種改進，所述濾水箱還包括集水管，印染廢水通過所述集水管灌進所述濾水箱內，所述集水管的出水口靠近所述動力葉片，使印染廢水灌進所述濾水箱前先打在所述動力葉片上，印染廢水對所述動力葉片的作用力使其帶動轉動軸轉動，充分利用了印染廢水的勢能，而不需要額外給所述轉動軸提供轉動所需的能量，節約能耗。為了有效利用印染廢水勢能的能量，可以調整動力葉片的角度以及所述集水管的出水口與動力葉片的相對位置，使印染廢水能夠垂直打在所述動力葉片上，使得印染廢水的勢能轉化成的動能全部作用于所述動力葉片上，從而使印染廢水勢能的能量得到充分有效的利用。

　　作為本發明所述的一種印染廢水處理設備的一種改進，所述濾水箱的箱壁連接有纖維收納機構，所述纖維收納機構包括纖維收納容器，所述濾水箱的箱壁設置有纖維收納口，所述纖維收納容器設置于所述濾水箱箱壁的外側，且該纖維收納容器通過所述纖維收納口與所述濾水箱連通，在印染廢水轉動過程中，由于離心力的作用，部分纖維雜質隨著印染廢水沿所述濾水箱的箱壁轉動，并經過纖維收納口進入所述纖維收納容器內，所述纖維收納容器的設置能夠更充分完整地過濾掉印染廢水里的纖維雜質，而且增大了對過濾掉的纖維雜質的容納量，延長了印染廢水處理設備的工作周期，避免因頻繁清理印染廢水處理設備收集過濾掉的纖維雜質，而影響生產進度。

　　作為本發明所述的一種印染廢水處理設備的一種改進，所述纖維收納口還設置有與所述濾水箱的箱壁轉動連接的柵欄板。由于所述柵欄板與所述濾水箱的箱壁轉動連接，纖維雜質隨印染廢水通過所述纖維收納口進入所述纖維收納容器時，進入所述纖維收納容器的印染廢水的沖擊力使所述柵欄板轉動調整，并最終使所述柵欄板保持平行于印染廢水的流速方向，進而讓所述柵欄板對已經進入所述纖維收納容器內的纖維雜質起到阻擋作用，避免纖維雜質從所述纖維收納容器內流出，再次混進印染廢水里。

　　作為本發明所述的一種印染廢水處理設備的一種改進，所述濾水箱設置有沉淤物渠道，所述沉淤物渠道設置于所述箱底濾網與所述濾水箱的箱壁之間，印染廢水除了漂浮和懸浮的纖維雜質外，還存在沉于水的顆粒物，對印染廢水的預處理過程中，顆粒物慢慢聚積于所述濾水箱的箱底，在離心力的作用下，沉積于所述濾水箱箱底的顆粒物會向濾水箱的箱壁擴散，因而設置于所述箱底濾網與所述濾水箱的箱壁之間的沉淤物渠道，能夠集中和導走沉積的顆粒物。

　　作為本發明所述的一種印染廢水處理設備的一種改進，所述濾水箱還設置有沉淤物收納盒，所述沉淤物收納盒與所述沉淤物渠道連通，印染廢水在所述濾水箱中旋轉時，會帶動沉積的顆粒物在所述濾水箱的箱底運動，所述沉淤物渠道對運動的顆粒物起到引導作用，使沉積的顆粒物沿著沉淤物渠道運動，直到運動到與所述沉淤物渠道連通的沉淤物收納盒內，所述沉淤物收納盒為可拆卸結構，清理顆粒物時，只需要更換沉淤物收納盒，而不需要為了清理沉積于濾水箱箱底的顆粒物，停止印染廢水處理設備的工作，而暫停對印染廢水進行預處理，從而造成誤工，影響生產進度。

　　本發明的有益效果在于：提供一種印染廢水處理設備，包括濾水箱和旋轉過濾機構，所述濾水箱的底部設有箱底濾網，所述旋轉過濾機構包括轉動軸和固定連接于所述轉動軸上的離心濾網葉片，所述離心濾網葉片包括實片區和濾網區，所述實片區設置于所述離心濾網葉片與轉動軸連接的一端，所述濾網區設置于所述離心濾網葉片的末端。利用離心力的作用，印染廢水里的纖維雜質以所述轉動軸為中心向外聚集，轉動的離心濾網葉片的濾網區對聚集的纖維雜質進行收集過濾，從而達到高效地濾除印染廢水的纖維雜質的效果，而且能夠防止纖維雜質在濾水箱的箱底聚集，造成箱底濾網的堵塞，影響對印染廢水的預處理進程，阻礙生產，本發明結構簡單，設計緊湊，對印染廢水除雜的預處理效果好，空間占用小，且對環境要求低，能很好地適用于各種生產環境。
