申請日2015.07.17

　　公開(公告)日2015.12.16

　　IPC分類號C02F1/40

　　摘要

　　本實用新型公開一種污水處理中超高吸程半漂浮式除油機，包括半漂浮收集器、收集軟管、污水泵、溢流排水口、溢流口閥門、液位傳感器、箱體及浮油排油口;所述箱體整體為方形結構，箱體左側壁上部設有浮油排油口，箱體右側壁上部設有溢流排水口;箱體左側壁下部設有污水泵，該污水泵通過收集軟管與箱體外側的半漂浮收集器連接。箱體右側壁下部設有排空閥。本新型實現對深井或深水池進行浮油收集，使設備安裝面到水面的落差可以大于7.5米。本新型結構簡單，成本低，操作簡單，可自動連續工作。采用不銹鋼耐腐蝕自吸泵，結構簡單、設計合理、體積小、重量輕、拆裝維修非常方便。

　　權利要求書

　　1.一種污水處理中超高吸程半漂浮式除油機，其特征在于：

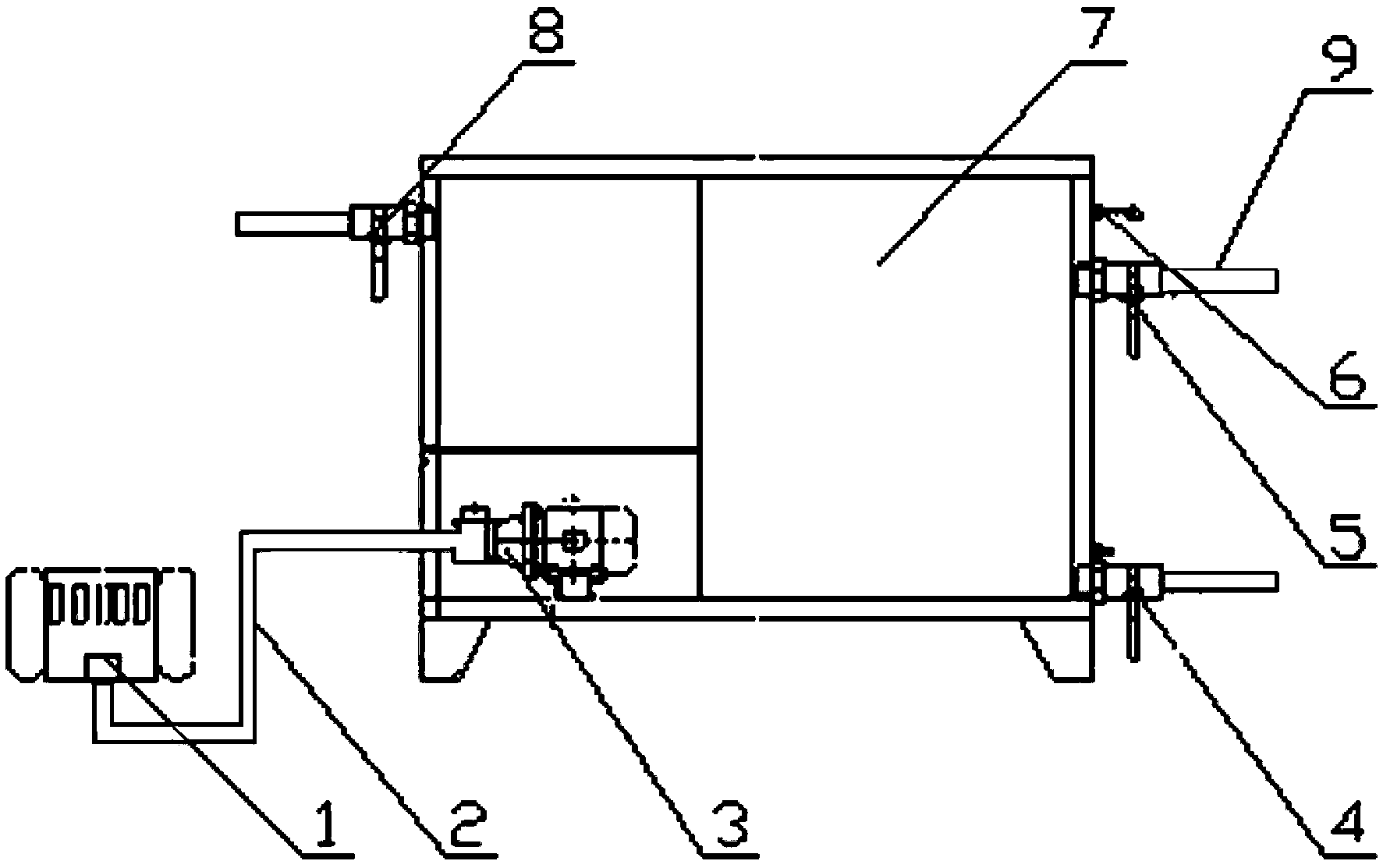

　　包括半漂浮收集器(1)、收集軟管(2)、污水泵(3)、溢流排水口 (9)、溢流口閥門(5)、液位傳感器(6)、箱體(7)及浮油排油口(8);

　　所述箱體(7)整體為方形結構，箱體(7)左側壁上部設有浮油排 油口(8)，箱體(7)右側壁上部設有溢流排水口(9);

　　箱體(7)左側壁下部設有污水泵(3)，該污水泵(3)通過收集軟 管(2)與箱體(7)外側的半漂浮收集器(1)連接。

　　2.根據權利要求1所述的一種污水處理中超高吸程半漂浮式除油 機，其特征在于：

　　箱體(7)右側壁下部設有排空閥(4)。

　　3.根據權利要求1所述的一種污水處理中超高吸程半漂浮式除油 機，其特征在于：

　　污水泵(3)采用自吸式污水泵。

　　4.根據權利要求1所述的一種污水處理中超高吸程半漂浮式除油 機，其特征在于：

　　半漂浮收集器(1)采用方形框體結構，于方形框體四面?zhèn)缺谏祥_(kāi) 設有吸油口。

　　5.根據權利要求1所述的一種污水處理中超高吸程半漂浮式除油 機，其特征在于：

　　半漂浮收集器(1)采用球形體結構，于球型表面開設有吸油口， 球型外圍固接有球型浮漂。

　　6.根據權利要求1所述的一種污水處理中超高吸程半漂浮式除油 機，其特征在于：

　　所述箱體(7)內設有油水隔離柵。

　　說明書

　　污水處理中超高吸程半漂浮式除油機

　　技術領域

　　本實用新型涉及污水處理技術領域，具體說是一種污水處理半漂浮式 除油機。

　　背景技術

　　在污水處理中水中漂浮的油是很難去除的，常用的方法是采用隔油池 將其隔開，然后采用人工或機械的方法將油撇除處理。

　　機械的方法目前有兩種類型即帶式撇油機和管式撇油機，該機型只適 合水面或者1m以內的浮油收據，且是年度較小的油品或化工溶劑，無法深 井除油。

　　實用新型內容

　　本實用新型的目的在于提供一種深水池浮油清除的污水處理中超高吸 程半漂浮式除油機。

　　本實用新型所采用的技術方案是：

　　一種污水處理中超高吸程半漂浮式除油機，包括半漂浮收集器、收集 軟管、污水泵、溢流排水口、溢流口閥門、液位傳感器、箱體及浮油排油 口;所述箱體整體為方形結構，箱體左側壁上部設有浮油排油口，箱體右 側壁上部設有溢流排水口;箱體左側壁下部設有污水泵，該污水泵通過收 集軟管與箱體外側的半漂浮收集器連接。箱體右側壁下部設有排空閥。

　　本實用新型的有益效果是：

　　本新型實現對深井或深水池進行浮油收集，使設備安裝面到水面的落 差可以大于7.5米。本新型結構簡單，成本低，操作簡單，可自動連續工 作。采用不銹鋼耐腐蝕自吸泵，結構簡單、設計合理、體積小、重量輕、 拆裝維修非常方便。
