申請日2015.07.17

　　公開(公告)日2015.12.09

　　IPC分類號C02F1/00

　　摘要

　　本實用新型涉及一種防止虹吸的裝置，具體涉及一種用于污水處理的防止虹吸的裝置。包括污水處理設備、產水管路、產水泵、清水池，在污水處理設備與清水池之間連接有產水管道，產水管道一端連接污水處理設備反應區，另一端連接到清水池，產水管道上安裝了產水泵，在產水管路的頂端管道上安裝一個止回閥。所述防止虹吸的裝置安裝簡單、成本較低、運行方便;所述裝置有效防止了虹吸現象，效果顯著，保障了污水處理設備良好、正常運行。

　　權利要求書

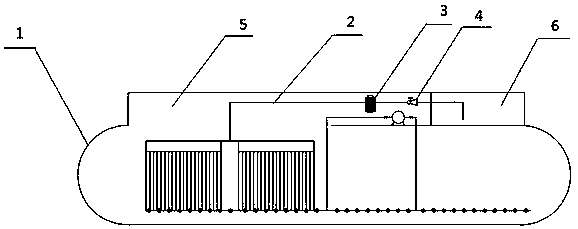

　　1.一種用于污水處理的防止虹吸的裝置，其特征在于：包括污水處理設備(1)、清水池(6)，污水處理設備(1)與清水池(6)之間通過產水管道(3)相連，產水管道(3)一端連接污水處理設備反應區(5)，另一端連接到清水池(6)，產水管道(3)上安裝了產水泵(2)，在產水管路(3)的頂端管道上安裝一個止回閥(4)。

　　2.權利要求1所述的防止虹吸的裝置，其特征在于：止回閥(4)位于產水泵(2)與清水池(6)之間。

　　說明書

　　一種用于污水處理的防止虹吸的裝置

　　技術領域

　　本實用新型涉及一種防止虹吸的裝置，具體涉及一種用于污水處理的防止虹吸的裝置。

　　背景技術

　　在污水處理過程中，一般由水泵將水從污水處理設備抽到清水池中，一旦水泵停止工作，產水管會產生虹吸現象。目前污水處理領域防止虹吸的方法主要是：(1)在污水處理設備在安裝專門的布水裝置;(2)在提升管道上安裝特殊的密封防虹吸裝置，以上兩種方法都存在成本高、不易安裝等缺陷。

　　在污水處理裝置設置專門的布水裝置，會因該裝置的總管管徑過大會引起水里沖力過小，不利于后續過程的攪拌作用，容易引起污泥堵塞;在提升管道上安裝特殊的密封防虹吸裝置，為達到防虹吸效果，該裝置需安裝根支管，支管與外界相通，水泵運行過程中會有污水通過支管排出，且水流位置不易控制和收集，會造成設備污染不易清理。

　　實用新型內容

　　針對現有污水處理領域防虹吸技術的缺陷，本實用新型的目的是提供一種用于污水處理設備中的防止虹吸裝置，具有成本低、安裝簡單、防虹吸效果顯著、不影響污水處理正常運行等優點。

　　一種用于污水處理的防止虹吸的裝置，包括污水處理設備、產水管路、產水泵、清水池，在污水處理設備與清水池之間連接有產水管道，產水管道一端連接污水處理設備反應區，另一端連接到清水池，產水管道上安裝了產水泵，在產水管路的頂端管道上安裝一個止回閥。

　　止回閥位于產水泵與清水池之間。

　　污水處理后經過產水泵進入清水池，當產水泵工作時，止回閥與管道內水接觸，止回閥處于關閉狀態;當產水泵停止工作，管道內無水流進入，管道外壓強大于管道內，產生負壓，止回閥打開，空氣進入，使管道內外壓力達到平衡，有效防止虹吸發生。

　　有益效果：

　　1、所述防止虹吸的裝置安裝簡單、成本較低、運行方便;

　　2、所述裝置有效防止了虹吸現象，效果顯著，保障了污水處理設備良好、正常運行。
