申請日2015.07.17

　　公開(公告)日2015.12.02

　　IPC分類號C02F3/02; C02F9/14

　　摘要

　　本實用新型涉及一種污水治理設施裝置，特別是一體化污水處理設備。本設備是一體式罐式裝置，分為主體反應區、設備區和清水區、分別連接膜組件和清水區的產水系統、分別連接風機和清水區及主體反應區的曝氣系統、分別連接清水區和膜組件的反沖洗系統，主體反應區位于罐體內部，包含膜組件、液位監控裝置;設備區位于罐體上方，包含控制柜、風機及產水泵;清水區位于罐體上方。本實用新型僅需風機、產水泵兩臺機電設備，設備量少，故障率低，同時將設備區和清水區置于罐體頂部，合理利用空間，具有裝置簡易，操控簡單以及維修方便的特點，整體裝置小巧，占地面積少，實施簡便，連續運行可使污水得到有效處理，出水穩定達到排放要求。

　　　權利要求書

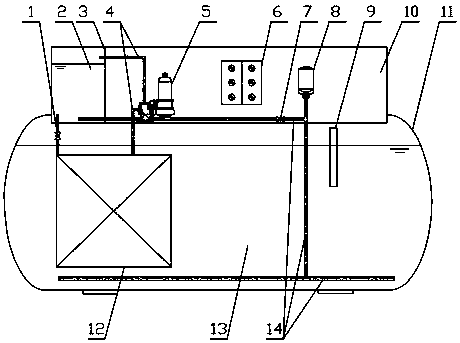

　　1.一種一體化污水處理設備，本設備是一體式罐式裝置，分為主體反應區(13)、設備區(10)和清水區(2)、分別連接膜組件(12)和清水區(2)的產水系統、分別連接風機(8)和清水區(2)及主體反應區(13)的曝氣系統、分別連接清水區(2)和膜組件(12)的反沖洗系統，其特征在于：主體反應區(13)位于罐體(11)內部，包含膜組件(12)、液位監控裝置;設備區(10)位于罐體(11)上方，包含控制柜(6)、風機(8)及產水泵(5);清水區(2)位于罐體(11)上方。

　　2.根據權利要求1所述的一體化污水處理設備，其特征在于：設備區(10)的風機(8)與主體反應區(13)、清水區(2)內的曝氣管路(14)結合，構成曝氣系統。

　　3.根據權利要求1所述的一體化污水處理設備，其特征在于：設備區(10)的產水泵(5)與清水區(2)內的產水管路(4)結合，構成產水系統。

　　4.根據權利要求1所述的一體化污水處理設備，其特征在于：主體反應區(13)內設有液位計(9)。

　　說明書

　　一種一體化污水處理設備

　　技術領域

　　本實用新型涉及一種污水治理設施裝置，特別是一體化污水處理設備。

　　背景技術

　　本申請人的在先專利CN201362632Y公告了《一種污水處理與回用一體化裝置》，先專利對初始設備進行了有效改進，在一定程度上減小了原設備占地面積，解決了反洗需另加設反洗設備，操作復雜的問題，同時優化設備檢查維修過程，適用于有機廢水處理。這種污水處理一體化裝置，設有設備區，并與清水區一體化集成于反應罐體上方，由隔板分開，內置清水區、主體反應區配套使用的電氣設備及系統控制柜。兼氧區和膜過濾區集成于一個主體反應罐體內。這種設備整體有效減少占地面積，分區少且明確，電機設備少，有利于設備的日常維護與檢修。

　　發明內容

　　本實用新型目的在于是對本申請人的在先專利CN201362632Y技術上的不足作進一步的改進，提出一種一體化污水處理設備。

　　本實用新型采用如下技術方案：

　　一種一體化污水處理設備，本設備是一體式罐式裝置，分為主體反應區、設備區和清水區、分別連接膜組件和清水區的產水系統、分別連接風機和清水區及主體反應區的曝氣系統、分別連接清水區和膜組件的反沖洗系統，主體反應區位于罐體內部，包含膜組件、液位監控裝置;設備區位于罐體上方，包含控制柜、風機及產水泵;清水區位于罐體上方。

　　裝置通過分別控制設備區風機和產水泵，實現罐體內部供氧及清水出水、清水反洗的控制。

　　設備區的風機與主體反應區、清水區內的曝氣管路結合，構成曝氣系統。通過控制風機，對主體反應區及其膜組件進行曝氣，為罐體內部水環境供氧，形成兼氧環境，同時對水體、反洗加藥進行攪拌。

　　設備區的產水泵與清水區內的產水管路結合，構成產水系統。通過控制產水泵，產水系統可將主體反應區膜組件產水抽入清水區。

　　清水區位于罐體上方，利用清水區與主體反應區液位差，對膜組件差進行自流反沖洗，無需另加反洗組件。

　　主體反應區內設有液位計。有機結合設備區控制柜，對系統運行進行有效控制。

　　裝置通過分別控制設備區風機和產水泵，實現罐體內部供氧及清水出水、清水反洗的控制。

　　設備區風機與主體反應區內的曝氣管路結合，構成曝氣系統。通過控制風機，利用風機和曝氣系統，形成整體兼氧環境，避免兼氧區、好氧區和膜過濾區的分區，利用氣流攪拌，取消了污泥回流及回流泵和相關回流管路，還可進行反洗加藥的有效攪拌。

　　設備區的產水泵與清水區內的產水管路結合，構成產水系統。通過控制產水泵，產水系統可將主體反應區膜組件產水抽入清水區。

　　通過對清水區的空間移位，同樣有效節約罐體占用的平面空間，減少罐體的長度及內部體積，同時可利用液位差對膜組件進行自流反洗，無需外加反洗設備，取締了先專利的專用清洗泵及清洗管路，無需另加反洗組件。

　　通過對設備區的空間移位，有效減少罐體的長度及內部體積，同時將操控設備置于罐體上方，人員無需進入罐體內部，避免活動空間及光線的不足，便于操控和檢修。

　　主體反應區內設有液位監控設備，有機結合設備區控制柜，對系統運行進行有效控制。污泥回流泵、清洗泵及相關管路的取締，簡化裝置的構造，還可減少機電設備，節省系統的原材料，降低系統的能耗和故障率。
