申請日2015.11.22

　　公開(公告)日2016.06.08

　　IPC分類號C02F9/06

　　摘要

　　本實用新型提供一種油井廢水處理裝置，箱體的上部設有進水口，箱體內上部設有沉淀室，沉淀室的底部設有第一過濾板，沉淀室下部設有除油室，除油室的一側連接有排油管，排油管與除油室連接處設有抽油裝置，除油室的底部設有第二過濾板，第二過濾板與電氣浮裝置連接，電氣浮裝置的一端與臭氧反應裝置連接，臭氧反應裝置的底部連接過濾處理器，過濾處理器與除鹽裝置連接，除鹽裝置一側設有排水口。本實用新型的有益效果是廢水中會攜帶一些油，利用除油裝置將油水分離，再通過電氣浮、臭氧反應、膜過濾及除鹽裝置的多重反應凈化，以保證由排水口排出的水質安全，不會污染環境，以保護環境，使得凈化后的水可以循環利用，避免造成浪費大量的水資源。

　　權利要求書

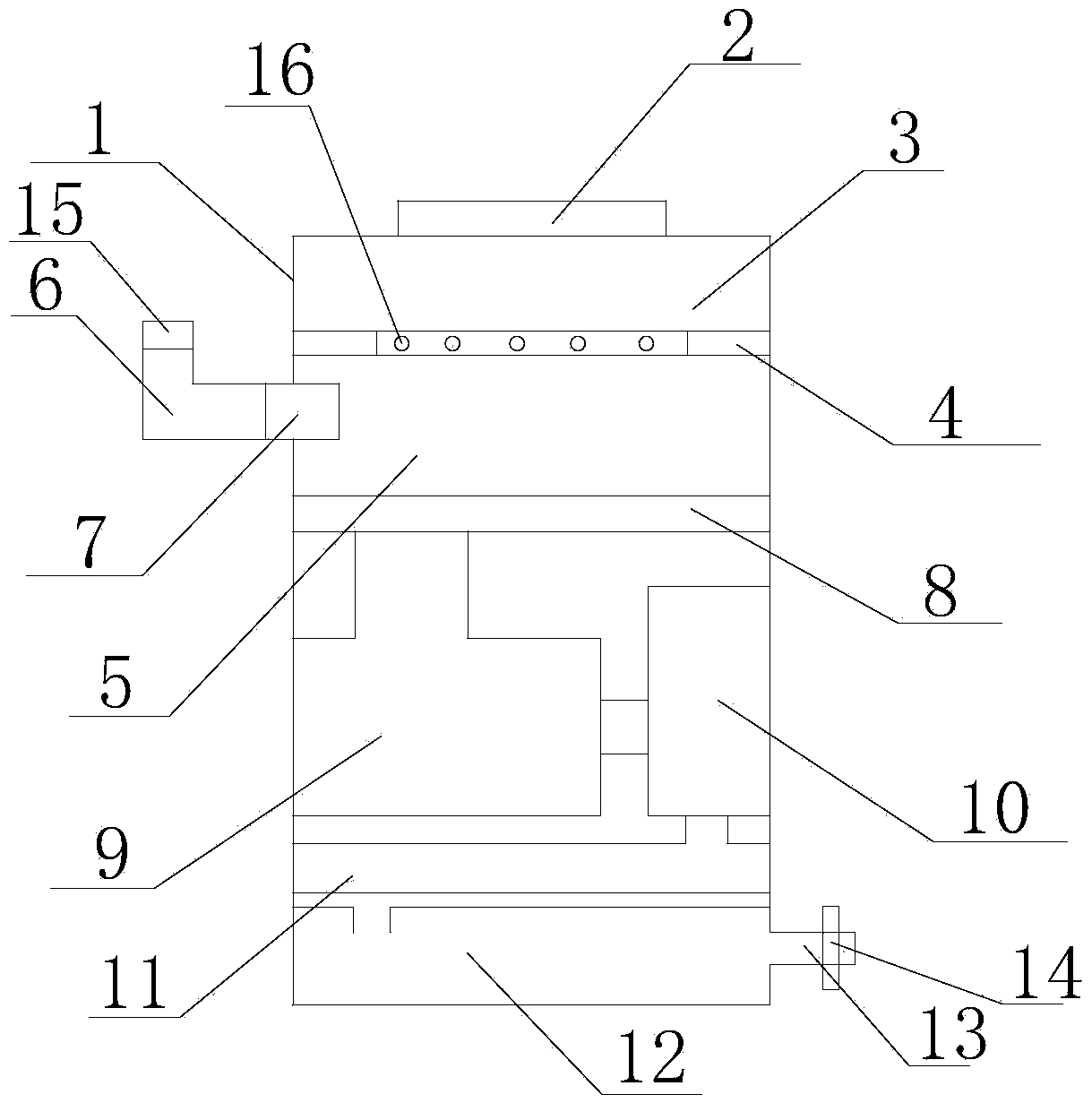

　　1.一種油井廢水處理裝置，其特征在于：包括箱體(1)，所述箱體(1)的上部設有進水口(2)，所述箱體(1)內上部設有沉淀室(3)，所述沉淀室(3)的底部設有第一過濾板(4)，所述沉淀室(3)的下部設有除油室(5)，所述除油室(5)的一側連接有排油管(6)，所述排油管(6)與除油室(5)連接處設有抽油裝置(7)，所述除油室(5)的底部設有第二過濾板(8)，所述第二過濾板(8)與電氣浮裝置(9)連接，所述電氣浮裝置(9)的一端與臭氧反應裝置(10)連接，所述臭氧反應裝置(10)的底部連接過濾處理器(11)，所述過濾處理器(11)與除鹽裝置(12)連接，所述除鹽裝置(12)的一側設有排水口(13)，所述排水口(13)上設有單向閥(14)。

　　2.根據權利要求1所述的油井廢水處理裝置，其特征在于：所述排油管(6)的開口處設有密封蓋(15)。

　　3.根據權利要求1所述的油井廢水處理裝置，其特征在于：所述第一過濾板(4)內設有若干凈油浮子(16)。

　　說明書

　　一種油井廢水處理裝置

　　技術領域

　　本實用新型屬于油井水處理設備技術領域，尤其是涉及一種油井廢水處理裝置。

　　背景技術

　　石油是目前生產生活中重要的能源之一，為了更好地利用石油資源，提高開采效率，石油開采需要消耗大量的水資源，眾所周知水資源是人類賴以生存必不可少的資源。在油田開采中不可避免地會產生地表油井廢水，而這些油井廢水不及時加以處理的話，會造成水資源更大的浪費，因此在油井油田施工地都需要針對油井廢水進行處理。但是現在的油井廢水處理裝置沿用傳統的“混凝—氣浮-過濾”的模式，傳統的處理的水中仍然含有大量的污染物，使水質日趨惡化十分難處理。

　　實用新型內容

　　本實用新型的目的是提供一種結構簡單、操作簡單、凈化污染物程度高、生產效率高的油井廢水處理裝置。

　　本實用新型的技術方案是：一種油井廢水處理裝置，包括箱體，所述箱體的上部設有進水口，所述箱體內上部設有沉淀室，所述沉淀室的底部設有第一過濾板，所述沉淀室的下部設有除油室，所述除油室的一側連接有排油管，所述排油管與除油室連接處設有抽油裝置，所述除油室的底部設有第二過濾板，所述第二過濾板與電氣浮裝置連接，所述電氣浮裝置的一端與臭氧反應裝置連接，所述臭氧反應裝置的底部連接過濾處理器，所述過濾處理器與除鹽裝置連接，所述除鹽裝置的一側設有排水口，所述排水口上設有單向閥。

　　進一步，所述排油管的開口處設有密封蓋。

　　進一步，所述第一過濾板內設有若干凈油浮子。

　　本實用新型具有的優點和積極效果是：由于采用上述技術方案，廢水進入到處理裝置中會攜帶一些油在廢水中，先通過除油裝置將油水分離，再通過電氣浮、臭氧反應、膜過濾及除鹽裝置的多重反應凈化將廢水中的有害物質凈化除去，以保證由排水口排出的水質安全，不會污染環境，以保護環境，使得凈化后的水可以循環利用，避免造成浪費大量的水資源;使用更加方便;具有結構簡單，維修方便，加工成本低、生產效率高等優點。
