公布日：2023.02.03
申請日：2022.11.02
分類號：C02F1/52(2006.01)I
摘要
本發明提供一種機械攪拌澄清池自動排泥系統和方法，結構簡單，設計合理，使用方便，排泥精準，自動控制，節能降耗。所述方法包括，根據二次混合反應區內的檢測泥渣濃度控制機械攪拌澄清池進行自動排泥的步驟；根據清水區內的檢測泥位高度控制機械攪拌澄清池進行自動排泥的步驟；通過對泥渣濃度和泥位高度的檢測進行對污泥泥位的自動控制，在單獨控制的基礎上，能夠進行聯鎖控制，使得兩個檢測參數能夠配合進行調控，使其在最佳運行高度范圍，并且使得污泥濃度在最佳運行濃度范圍，排泥量在最優值。
權利要求書
1.一種機械攪拌澄清池自動排泥方法，其特征在于，包括，根據二次混合反應區(3)內的檢測泥渣濃度控制機械攪拌澄清池進行自動排泥的步驟；具體的，實時檢測二次混合反應區(3)內的泥渣濃度，當檢測泥渣濃度達到預設泥渣濃度的最高值時進行排泥，直至檢測泥渣濃度達到預設泥渣濃度的中位值時停止排泥；當檢測泥渣濃度達到預設泥渣濃度的最低值時提高攪拌機(7)轉速，加大污泥回流直至檢測泥渣濃度達到預設泥渣濃度的中位值時，降低攪拌機(7)轉速至運行值；根據清水區(4)內的檢測泥位高度控制機械攪拌澄清池進行自動排泥的步驟；具體的，實時檢測清水區(4)內的泥位高度，當檢測泥位高度達到預設泥位高度最高值時進行排泥，直至檢測泥位高度達到預設泥位高度最低值時停止排泥；控制排泥流量的步驟，具體的，排泥時保持正常運行時的進水流量，控制排泥流量，使得機械攪拌澄清池的水面在集水槽出水孔位置。
2.根據權利要求1所述的一種機械攪拌澄清池自動排泥方法，其特征在于，還包括，根據二次混合反應區(3)內的檢測泥渣濃度和清水區(4)內的檢測泥位高度，聯鎖控制機械攪拌澄清池進行自動排泥的步驟；實時檢測二次混合反應區(3)內的泥渣濃度，以及清水區(4)內的泥位高度；當檢測泥渣濃度達到預設泥渣濃度的最高值時進行排泥，直至檢測泥渣濃度達到預設泥渣濃度的中位值時，或檢測泥位高度達到預設泥位高度最低值時停止排泥；當檢測泥位高度達到預設泥位高度最高值時進行排泥，檢測泥位高度達到預設泥位高度最低值時，或檢測泥渣濃度達到預設泥渣濃度的最低值時停止排泥。
3.根據權利要求1所述的一種機械攪拌澄清池自動排泥方法，其特征在于，還包括，對預設泥渣濃度和預設泥位高度的優化步驟，實時檢測出水濁度，當出水濁度在預設的低值范圍時，得到對應的檢測泥渣濃度和檢測泥位高度作為最優運行參數；將最優運行參數分別作為預設泥渣濃度和預設檢測泥位高度的中位值，對預設泥渣濃度范圍和預設檢測泥位高度范圍進行參數優化。
4.根據權利要求1所述的一種機械攪拌澄清池自動排泥方法，其特征在于，所述預設泥渣濃度的范圍為3％～5％。
5.根據權利要求1所述的一種機械攪拌澄清池自動排泥方法，其特征在于，所述預設檢測泥位高度的范圍為1500mm～2100mm。
6.根據權利要求1所述的一種機械攪拌澄清池自動排泥方法，其特征在于，所述控制排泥流量的步驟，還包括控制清水區(4)內的檢測泥位高度變化范圍為150～250mm，每次排泥時間1min～3min。

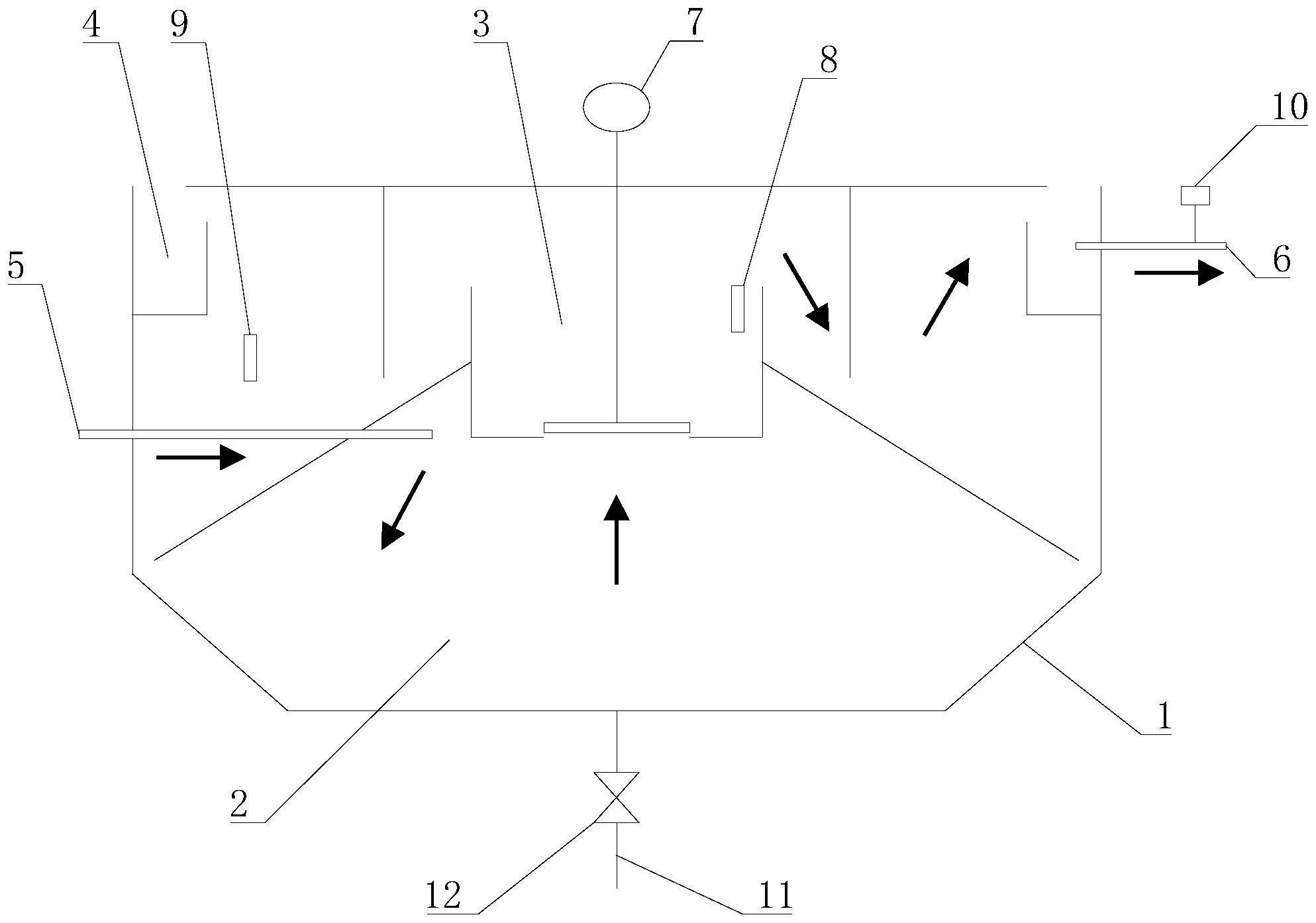

7.一種機械攪拌澄清池自動排泥系統，其特征在于，包括機械攪拌澄清池(1)和控制器，機械攪拌澄清池(1)的內部由鋼板分隔形成的一次混合反應區(2)、二次混合反應區(3)和清水區(4)；機械攪拌澄清池(1)上方中部伸入設置攪拌機(7)，底部下方設置排泥管道(11)，一次混合反應區(2)位于機械攪拌澄清池(1)內部下方，清水區(4)環繞連通二次混合反應區(3)位于機械攪拌澄清池(1)內部上方，一次混合反應區(2)和二次混合反應區(3)中部通過攪拌機(7)的設置位置連通，入口管路(5)伸入設置在一次混合反應區(2)的上部，出口管路(6)入口伸入清水區(4)外側的集水槽上方設置；所述二次混合反應區(3)內安裝泥渣濃度儀(8)，用于實時檢測二次混合反應區(3)內的泥渣濃度；所述清水區(4)內安裝泥位計(9)，用于實時檢測清水區(4)內的泥位高度；所述出口管路(6)上安裝出水濁度儀(10)；所述排泥管道(11)安裝開度能夠調節的電動排泥閥(12)，用于進行排泥控制；所述控制器用于執行如權利要求1-3任意一項所述的方法，輸入端連接泥渣濃度儀(8)、泥位計(9)和出水濁度儀(10)的輸出端，所述控制器的輸出連接電動排泥閥(12)和攪拌機(7)的控制端。
8.根據權利要求7所述的一種機械攪拌澄清池自動排泥系統，其特征在于，所述泥渣濃度儀(8)安裝在進水管上方200mm，固定在二次混合反應區(3)內壁上。
9.根據權利要求7所述的一種機械攪拌澄清池自動排泥系統，其特征在于，所述泥位計(9)安裝橫坐標位置在清水區(4)中部，縱坐標位置在澄清池正常運行水面下1430mm，固定在清水區(4)上部的內壁。
10.根據權利要求7所述的一種機械攪拌澄清池自動排泥系統，其特征在于，所述出水濁度儀(10)安裝在出水管(6)上的量程為0NTU～40000NTU。
發明內容
針對現有技術中存在的問題，本發明提供一種機械攪拌澄清池自動排泥系統和方法，結構簡單，設計合理，使用方便，排泥精準，自動控制，節能降耗。
本發明是通過以下技術方案來實現：
一種機械攪拌澄清池自動排泥方法，包括，
根據二次混合反應區內的檢測泥渣濃度控制機械攪拌澄清池進行自動排泥的步驟；
具體的，實時檢測二次混合反應區內的泥渣濃度，當檢測泥渣濃度達到預設泥渣濃度的最高值時進行排泥，直至檢測泥渣濃度達到預設泥渣濃度的中位值時停止排泥；當檢測泥渣濃度達到預設泥渣濃度的最低值時提高攪拌機轉速，加大污泥回流直至檢測泥渣濃度達到預設泥渣濃度的中位值時，降低攪拌機轉速至運行值；
根據清水區內的檢測泥位高度控制機械攪拌澄清池進行自動排泥的步驟；
具體的，實時檢測清水區內的泥位高度，當檢測泥位高度達到預設泥位高度最高值時進行排泥，直至檢測泥位高度達到預設泥位高度最低值時停止排泥；
控制排泥流量的步驟，具體的，排泥時保持正常運行時的進水流量，控制排泥流量，使得機械攪拌澄清池的水面在集水槽出水孔位置。
可選的，還包括，
根據二次混合反應區內的檢測泥渣濃度和清水區內的檢測泥位高度，聯鎖控制機械攪拌澄清池進行自動排泥的步驟；
實時檢測二次混合反應區內的泥渣濃度，以及清水區內的泥位高度；
當檢測泥渣濃度達到預設泥渣濃度的最高值時進行排泥，直至檢測泥渣濃度達到預設泥渣濃度的中位值時，或檢測泥位高度達到預設泥位高度最低值時停止排泥；
當檢測泥位高度達到預設泥位高度最高值時進行排泥，檢測泥位高度達到預設泥位高度最低值時，或檢測泥渣濃度達到預設泥渣濃度的最低值時停止排泥。
可選的，還包括，對預設泥渣濃度和預設泥位高度的優化步驟，
實時檢測出水濁度，當出水濁度在預設的低值范圍時，得到對應的檢測泥渣濃度和檢測泥位高度作為最優運行參數；
將最優運行參數分別作為預設泥渣濃度和預設檢測泥位高度的中位值，對預設泥渣濃度范圍和預設檢測泥位高度范圍進行參數優化。
可選的，所述預設泥渣濃度的范圍為3％～5％。
可選的，所述預設檢測泥位高度的范圍為1500mm～2100mm。
可選的，所述控制排泥流量的步驟，還包括控制清水區內的檢測泥位高度變化范圍為150～250mm，每次排泥時間1min～3min。
一種機械攪拌澄清池自動排泥系統，包括機械攪拌澄清池和控制器，機械攪拌澄清池的內部由鋼板分隔形成的一次混合反應區、二次混合反應區和清水區；機械攪拌澄清池上方中部伸入設置攪拌機，底部下方設置排泥管道，一次混合反應區位于機械攪拌澄清池內部下方，清水區環繞連通二次混合反應區位于機械攪拌澄清池內部上方，一次混合反應區和二次混合反應區中部通過攪拌機的設置位置連通，入口管路伸入設置在一次混合反應區的上部，出口管路入口伸入清水區外側的集水槽上方設置；
所述二次混合反應區內安裝泥渣濃度儀，用于實時檢測二次混合反應區內的泥渣濃度；
所述清水區內安裝泥位計，用于實時檢測清水區內的泥位高度；
所述出口管路上安裝出水濁度儀；
所述排泥管道安裝開度能夠調節的電動排泥閥，用于進行排泥控制；
所述控制器用于執行如上任意一種所述的方法，輸入端連接泥渣濃度儀、泥位計和出水濁度儀的輸出端，所述控制器的輸出連接電動排泥閥和攪拌機的控制端。
可選的，所述泥渣濃度儀安裝在進水管上方200mm，固定在二次混合反應區內壁上。
可選的，所述泥位計安裝橫坐標位置在清水區中部，縱坐標位置在澄清池正常運行水面下1430mm，固定在清水區上部的內壁。
可選的，所述出水濁度儀安裝在出水管上的量程為0NTU～40000NTU。
與現有技術相比，本發明具有以下有益的技術效果：
本發明一種機械攪拌澄清池自動排泥方法，通過對泥渣濃度和泥位高度的檢測進行對污泥泥位的自動控制，在單獨控制的基礎上，能夠進行聯鎖控制，使得兩個檢測參數能夠配合進行調控，使其在最佳運行高度范圍，并且使得污泥濃度在最佳運行濃度范圍，排泥量在最優值。
進一步的，通過多頻次且小流量的精細化排泥方式，消除了傳統排泥操作流量大、排泥前后水面波動大、影響出水質量的問題；可及時排除失去活性的污泥，防止排泥頻次低帶來的泥渣壓實、微生物滋生的問題，提高了污泥的接觸混凝效果。
本發明一種機械攪拌澄清池自動排泥系統，對澄清池的泥位和污泥濃度在線檢測、監控；根據檢測、監控獲得的實時數據，實現澄清池精細化自動排泥功能，解決澄清池排泥的隨意性、盲目性問題；能夠達到混凝澄清系統出水水質優于標準的目的，保障后續水處理設備的安全、經濟和可靠運行；澄清池精細化自動排泥，可降低水耗和節省污泥處理費用，應用效果好；同時本系統可用于所有設置機械攪拌澄清池的電廠，適用于新機組的機械攪拌澄清池系統設計應用，也適用于舊機組機械攪拌澄清池系統的技術改造；也可用于其他行業水處理的機械攪拌澄清池，適用范圍廣。
（發明人：劉炎偉;林崴;秦建柱;李鵬;曹志剛;郭上科;喬越;陳浩;滕維忠;馮銘;伊朝品;黃修喜）
