公布日：2023.02.03
申請日：2022.10.08
分類號：C02F11/10(2006.01)I;B02C18/14(2006.01)I;B02C18/24(2006.01)I
摘要
本發明公開了一種固體污泥處理用熱裂解設備，包括熱裂解箱，所述熱裂解箱頂面固定設置有進料斗，所述進料斗頂部固定設置有粉碎箱，所述粉碎箱內部設置有便于對大體積固體污泥進行粉碎的粉碎組件，所述熱裂解箱內部設置有便于對進料口進行密封的密封組件，所述熱裂解箱右側設置有便于對固定污泥熱裂解的熱裂解組件。當熱裂解箱內進入足夠多的粉碎后的固體污泥后，通過電動推桿推動密封板移動至熱裂解箱上開設的進料口正下方，對熱裂解箱上開設的進料口進行密封；實現了便于對大體積固體污泥進行粉碎的目標，避免了大體積固體污泥熱裂解不完全造成熱裂解完成的固體污泥與未熱裂解完成的污泥混合在一起的情況。
權利要求書

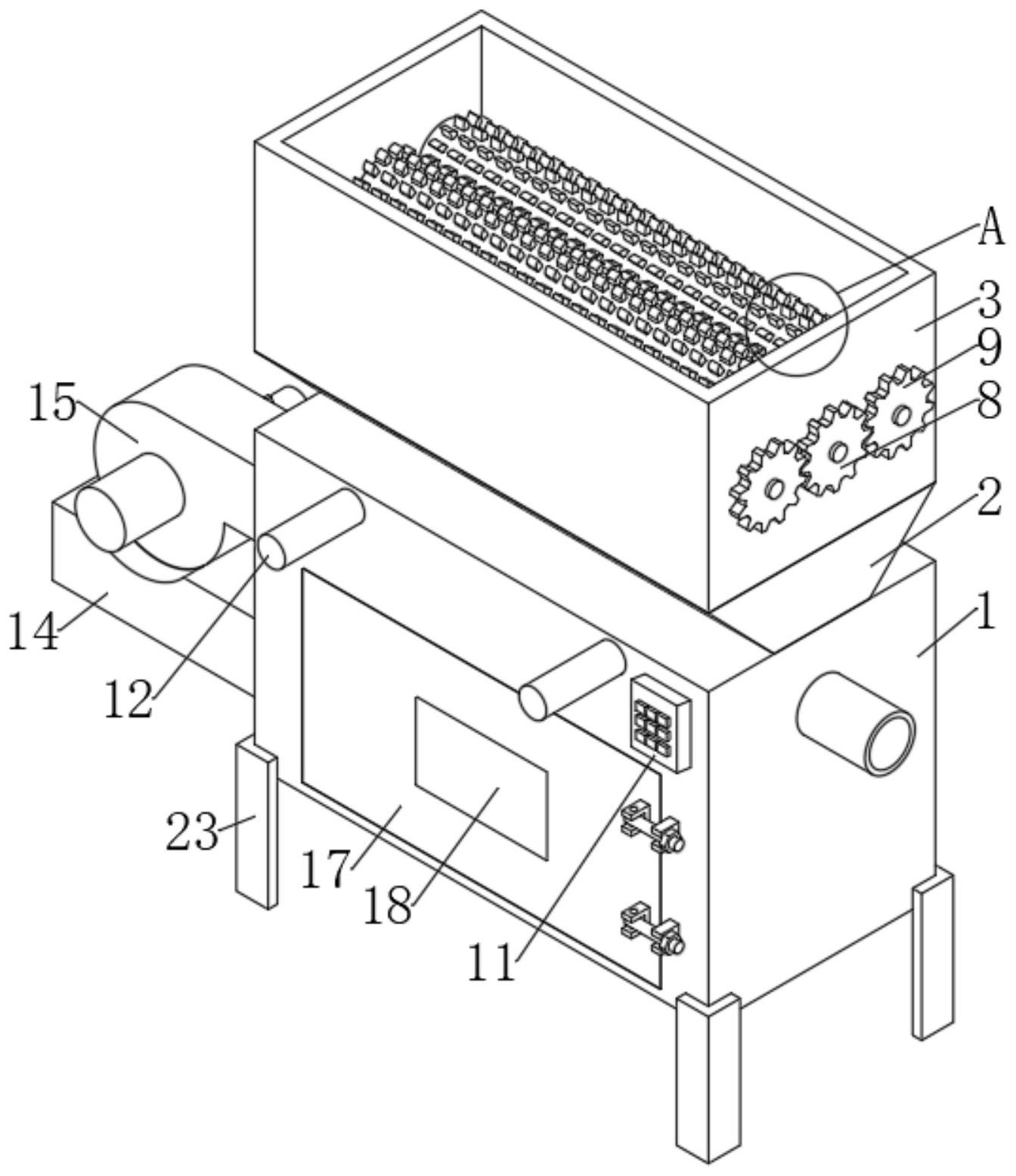

1.一種固體污泥處理用熱裂解設備，包括熱裂解箱（1），其特征在于，所述熱裂解箱（1）頂面固定設置有進料斗（2），所述進料斗（2）頂部固定設置有粉碎箱（3），所述粉碎箱（3）內部設置有便于對大體積固體污泥進行粉碎的粉碎組件，所述熱裂解箱（1）內部設置有便于對進料口進行密封的密封組件，所述熱裂解箱（1）右側設置有便于對固定污泥熱裂解的熱裂解組件，所述熱裂解箱（1）前側設置有便于將熱裂解后的固體污泥取出的取料組件，所述熱裂解箱（1）前側固定設置有控制器（11）。
2.根據權利要求1所述的一種固體污泥處理用熱裂解設備，其特征在于，所述粉碎組件包括設置于粉碎箱（3）左側的驅動電機（4），所述驅動電機（4）輸出端貫穿粉碎箱（3）延伸至粉碎箱（3）的內部并固定設置有主動軸（5），所述主動軸（5）表面固定設置有粉碎刀一（6），所述主動軸（5）軸貫穿粉碎箱（3）延伸至粉碎箱（3）的右側并固定設置有主動齒輪（8），所述主動齒輪（8）表面嚙合設置有從動齒輪（9），所述從動齒輪（9）內壁固定設置有從動軸（10），且從動軸（10）與粉碎箱（3）轉動連接設置，所述從動軸（10）表面固定設置有粉碎刀二（7）。
3.根據權利要求1所述的一種固體污泥處理用熱裂解設備，其特征在于，所述密封組件包括設置于熱裂解箱（1）前側的電動推桿（12），所述電動推桿（12）的輸出端貫穿熱裂解箱（1）并固定設置有密封板（13），且密封板（13）與熱裂解箱（1）內壁為搭接設置。
4.根據權利要求1所述的一種固體污泥處理用熱裂解設備，其特征在于，所述熱裂解組件包括設置于熱裂解箱（1）右側的支撐板（14），所述支撐板（14）內部固定設置有燃燒器（15），且燃燒器（15）通過連接法蘭與熱裂解箱（1）相連接，所述燃燒器（15）通過連接法蘭固定設置有燃料進管（16）。
5.根據權利要求1所述的一種固體污泥處理用熱裂解設備，其特征在于，所述取料組件包括設置于熱裂解箱（1）上的箱門（17），所述箱門（17）上固定設置有隔熱觀察窗（18），所述箱門（17）前側固定設置有鉸接座（19），所述鉸接座（19）表面鉸接設置有鎖緊軸（20），所述鎖緊軸（20）表面螺紋設置有固定螺帽（21），所述鎖緊軸（20）表面搭接設置有鎖緊板（22），且鎖緊板（22）與熱裂解箱（1）固定連接設置，且鎖緊板（22）與固定螺帽（21）為搭接設置。
6.根據權利要求2所述的一種固體污泥處理用熱裂解設備，其特征在于，所述從動齒輪（9）的數量為二或二的倍數，且多個從動齒輪（9）呈對稱式分布。
7.根據權利要求1所述的一種固體污泥處理用熱裂解設備，其特征在于，所述熱裂解箱（1）表面固定設置有腿式支座（23），所述熱裂解箱（1）右側固定設置有熱裂解氣排出管，且熱裂解氣排出管與外部焚燒箱相連接。
8.根據權利要求1-7任意一項所述的一種固體污泥處理用熱裂解方法：步驟一：通過外部的固定污泥送料設備將固體污泥送至粉碎箱（3）內，啟動驅動電機（4），通過驅動電機（4）驅動主動軸（5）帶動主動齒輪（8）轉動，通過主動齒輪（8）帶動從動齒輪（9）轉動，通過從動齒輪（9）帶動從動軸（10）轉動，使得主動軸（5）上得粉碎刀一（6）與從動軸（10）上的粉碎刀二（7）配合使用，對大體積的固體污泥進行粉碎；步驟二：當熱裂解箱（1）內進入足夠多的粉碎后的固體污泥后，通過電動推桿（12）驅動輸出端伸長，推動密封板（13）進行移動，使得密封板（13）移動至熱裂解箱（1）上開設的進料口正下方，對熱裂解箱（1）上開設的進料口進行密封；步驟三：粉碎后的固體污泥通過進料斗（2）進入熱裂解箱（1）內，通過燃料進管（16）將外的燃料輸送至燃燒器（15）內，啟動燃燒器（15），燃燒器（15）通過內部設置的火花塞將燃料點燃，再通過燃燒器（15）將火焰噴射出，對粉碎后的固體污泥進行熱裂解；步驟四：當固體污泥熱裂解完成后，通過轉動固定螺帽（21），使得固定螺帽（21）與鎖緊板（22）分離，拉動鎖緊軸（20），使得鎖緊軸（20）通過鉸接座（19）進行反翻轉，將鎖緊軸（20）從鎖緊板（22）內取出，將箱門（17）打開，將熱裂解箱（1）內熱裂解完成的固定污泥取出。
發明內容
針對現有技術的不足，本發明提供了一種固體污泥處理用熱裂解設備及其方法，用于解決上述背景技術中提出的問題。
為了實現上述目的，本發明采用了如下技術方案：一種固體污泥處理用熱裂解設備，包括熱裂解箱，所述熱裂解箱頂面固定設置有進料斗，所述進料斗頂部固定設置有粉碎箱，所述粉碎箱內部設置有便于對大體積固體污泥進行粉碎的粉碎組件，所述熱裂解箱內部設置有便于對進料口進行密封的密封組件，所述熱裂解箱右側設置有便于對固定污泥熱裂解的熱裂解組件，所述熱裂解箱前側設置有便于將熱裂解后的固體污泥取出的取料組件，所述熱裂解箱前側固定設置有控制器。
優選的，所述粉碎組件包括設置于粉碎箱左側的驅動電機，所述驅動電機輸出端貫穿粉碎箱延伸至粉碎箱的內部并固定設置有主動軸，所述主動軸表面固定設置有粉碎刀一，所述主動軸軸貫穿粉碎箱延伸至粉碎箱的右側并固定設置有主動齒輪，所述主動齒輪表面嚙合設置有從動齒輪，所述從動齒輪內壁固定設置有從動軸，且從動軸與粉碎箱轉動連接設置，所述從動軸表面固定設置有粉碎刀二。
優選的，所述密封組件包括設置于熱裂解箱前側的電動推桿，所述電動推桿的輸出端貫穿熱裂解箱并固定設置有密封板，且密封板與熱裂解箱內壁為搭接設置。
優選的，所述熱裂解組件包括設置于熱裂解箱右側的支撐板，所述支撐板內部固定設置有燃燒器，且燃燒器通過連接法蘭與熱裂解箱相連接，所述燃燒器通過連接法蘭固定設置有燃料進管。
優選的，所述取料組件包括設置于熱裂解箱上的箱門，所述箱門上固定設置有隔熱觀察窗，所述箱門前側固定設置有鉸接座，所述鉸接座表面鉸接設置有鎖緊軸，所述鎖緊軸表面螺紋設置有固定螺帽，所述鎖緊軸表面搭接設置有鎖緊板，且鎖緊板與熱裂解箱固定連接設置，且鎖緊板與固定螺帽為搭接設置。
優選的，所述從動齒輪的數量為二或二的倍數，且多個從動齒輪呈對稱式分布。
優選的，所述熱裂解箱表面固定設置有腿式支座，所述熱裂解箱右側固定設置有熱裂解氣排出管，且熱裂解氣排出管與外部焚燒箱相連接。
一種固體污泥處理用熱裂解方法：步驟一：通過外部的固定污泥送料設備將固體污泥送至粉碎箱內，啟動驅動電機，通過驅動電機驅動主動軸帶動主動齒輪轉動，通過主動齒輪帶動從動齒輪轉動，通過從動齒輪帶動從動軸轉動，使得主動軸上的粉碎刀一與從動軸上的粉碎刀二配合使用，對大體積的固體污泥進行粉碎；步驟二：當熱裂解箱內進入足夠多的粉碎后的固體污泥后，通過電動推桿驅動輸出端伸長，推動密封板進行移動，使得密封板移動至熱裂解箱上開設的進料口正下方，對熱裂解箱上開設的進料口進行密封；步驟三：粉碎后的固體污泥通過進料斗進入熱裂解箱內，通過燃料進管將外的燃料輸送至燃燒器內，啟動燃燒器，燃燒器通過內部設置的火花塞將燃料點燃，再通過燃燒器將火焰噴射出，對粉碎后的固體污泥進行熱裂解；步驟四：當固體污泥熱裂解完成后，通過轉動固定螺帽，使得固定螺帽與鎖緊板分離，拉動鎖緊軸，使得鎖緊軸通過鉸接座進行反翻轉，將鎖緊軸從鎖緊板內取出，將箱門打開，將熱裂解箱內熱裂解完成的固定污泥取出。
與現有技術相比，本發明的有益效果是：1、該固體污泥處理用熱裂解設備，通過外部的固定污泥送料設備將固體污泥送至粉碎箱內，通過驅動電機驅動主動軸帶動主動齒輪轉動，通過主動齒輪通過從動齒輪帶動從動軸轉動，使得粉碎刀一粉碎刀二配合對大體積的固體污泥進行粉碎，當熱裂解箱內進入足夠多的粉碎后的固體污泥后，通過電動推桿推動密封板移動至熱裂解箱上開設的進料口正下方，對熱裂解箱上開設的進料口進行密封；實現了便于對大體積固體污泥進行粉碎的目標，避免了大體積固體污泥熱裂解不完全造成熱裂解完成的固體污泥與未熱裂解完成的污泥混合在一起的情況。
2、該固體污泥處理用熱裂解設備，粉碎后的固體污泥通過進料斗進入熱裂解箱內，通過燃料進管將外的燃料輸送至燃燒器內，啟動燃燒器，燃燒器通過內部設置的火花塞將燃料點燃，再通過燃燒器將火焰噴射出，對粉碎后的固體污泥進行熱裂解；便于為粉碎后的固體污泥熱裂解提供做夠的溫度，便于固體污泥進行熱裂解。
3、該固體污泥處理用熱裂解設備，當固體污泥熱裂解完成后，通過轉動固定螺帽，使得固定螺帽與鎖緊板分離，拉動鎖緊軸，使得鎖緊軸通過鉸接座進行反翻轉，將鎖緊軸從鎖緊板內取出，將箱門打開，將熱裂解箱內熱裂解完成的固定污泥取出；便于將熱裂解后的固體污泥取出，便于后續的固體污泥進入熱裂解箱內。
（發明人：高理中;陳小軍）
