公布日：2023.12.29
申請日：2023.11.03
分類號：C02F9/00(2023.01)I;C02F1/66(2023.01)N;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F1/02(2023.01)N;C02F1/38(2023.01)N;C02F1/44(2023.01)N;C02F1/04
(2023.01)N;C02F103/34(2006.01)N
摘要
本發明屬于皂腳廢水處理技術領域，具體的說是一種皂腳酸化廢水處理設施及工藝，包括加藥池體，所述加藥池體中設置有出水管，所述出水管遠離加藥池體一端的正下方設置有接水罩，所述接水罩的下表面固定有混凝沉淀池進液管，所述混凝沉淀池進液管遠離接水罩的一端與混凝沉淀池固定連接；環形濾網損壞時需要快速更換，向遠離固定板的方向拉動插銷，插銷運動并擠壓彈簧一，插銷離開插槽內后解開對插板的固定，隨即將插板拔出定位槽內，達到將損壞的環形濾網拆除的效果，隨即將新的環形濾網表面的插板插入定位槽內，當插板表面的插槽運動至與插銷水平位置時，彈簧一插銷插入插板內，將新的環形濾網固定住完成更換，便于過濾工序的正常運行。
權利要求書

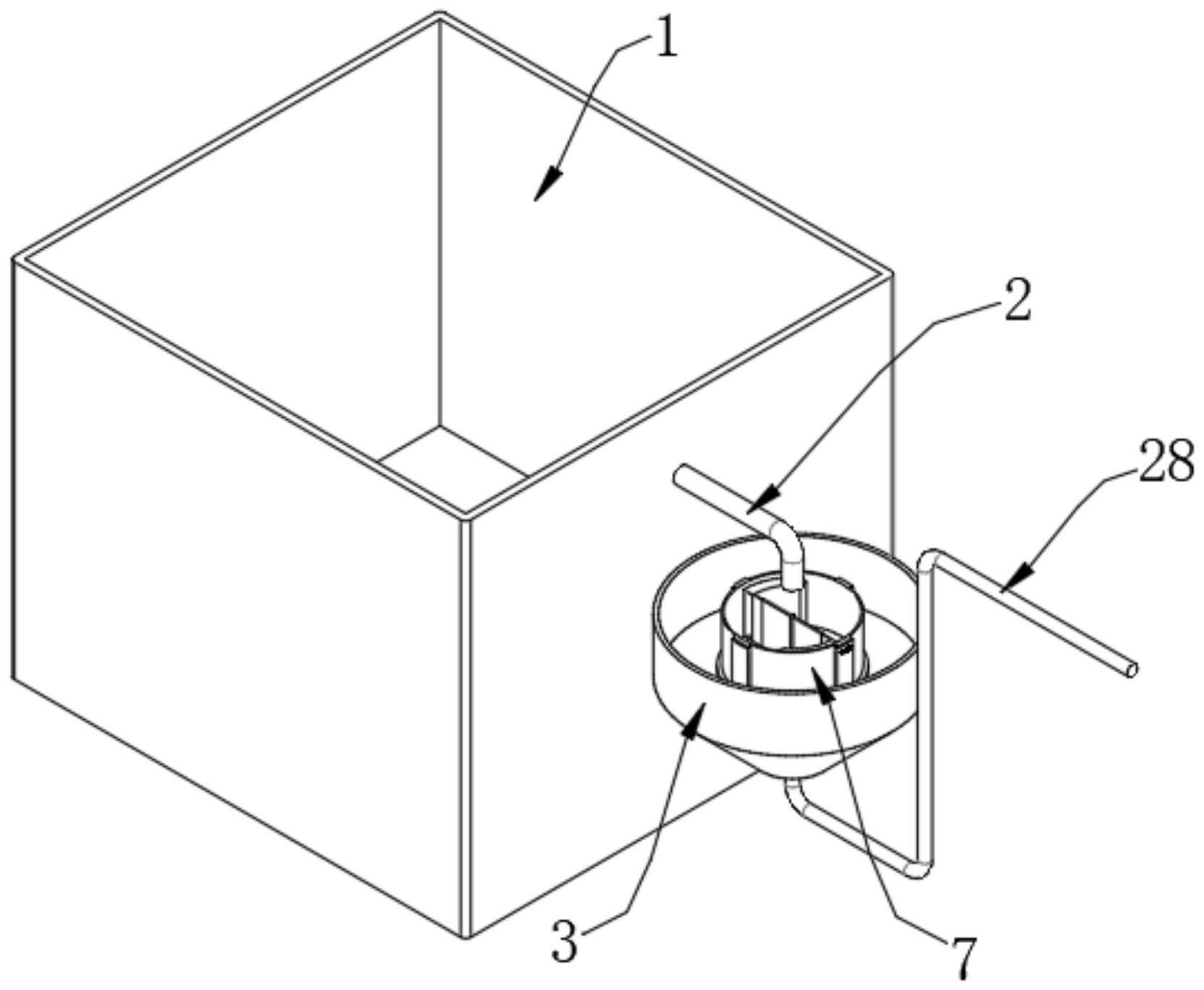

1.一種皂腳酸化廢水處理設施，其特征在于：包括加藥池體(1)，所述加藥池體(1)中設置有出水管(2)，所述出水管(2)遠離加藥池體(1)一端的正下方設置有接水罩(3)，所述接水罩(3)的下表面固定有混凝沉淀池進液管(28)，所述混凝沉淀池進液管(28)遠離接水罩(3)的一端與混凝沉淀池固定連接，所述接水罩(3)的內部通過支撐機構連接有安裝架(4)，所述安裝架(4)的表面固定安裝有一組定位板(5)，所述定位板(5)的內部開設有定位槽(11)，所述定位槽(11)的內壁滑動安裝有插板(6)，所述插板(6)的表面固定安裝有環形濾網(7)，所述定位板(5)的表面固定安裝有固定板(9)，所述固定板(9)的內壁滑動安裝有插銷(8)，所述插銷(8)的表面固定安裝有彈簧一(10)，所述彈簧一(10)的另一端與固定板(9)的表面固定連接，所述插板(6)的表面開設有插槽。
2.根據權利要求1所述的一種皂腳酸化廢水處理設施，其特征在于：所述定位槽(11)的內部固定安裝有彈簧二(12)，所述彈簧二(12)的頂端與插板(6)的下表面相抵。
3.根據權利要求2所述的一種皂腳酸化廢水處理設施，其特征在于：所述支撐機構包括固定安裝在接水罩(3)內表面的一組支撐桿(13)，所述支撐桿(13)的表面固定安裝有電機一(14)，所述安裝架(4)與電機一(14)的輸出端固定連接。
4.根據權利要求3所述的一種皂腳酸化廢水處理設施，其特征在于：所述安裝架(4)的下表面固定安裝有一組頂桿(15)，所述頂桿(15)的內壁活動安裝有滾珠(16)。
5.根據權利要求4所述的一種皂腳酸化廢水處理設施，其特征在于：所述安裝架(4)的表面固定安裝有電機二(17)，所述電機二(17)的輸出端貫穿安裝架(4)，所述電機二(17)的輸出端固定安裝有轉板(18)。
6.根據權利要求5所述的一種皂腳酸化廢水處理設施，其特征在于：所述轉板(18)的內部開設有安裝腔，所述安裝腔的內壁滑動密封安裝有刮板(19)。
7.根據權利要求6所述的一種皂腳酸化廢水處理設施，其特征在于：所述刮板(19)的表面固定安裝有收集盒(20)，所述收集盒(20)的表面開設有收集口，所述收集口靠近環形濾網(7)內側的表面呈倒角設置。
8.根據權利要求7所述的一種皂腳酸化廢水處理設施，其特征在于：所述收集盒(20)的內壁轉動安裝有密封板(21)，所述密封板(21)的表面固定安裝有彈片(23)，所述彈片(23)的另一端與收集盒(20)的內壁固定連接，所述密封板(21)的表面固定安裝有配重塊(22)。
9.根據權利要求8所述的一種皂腳酸化廢水處理設施，其特征在于：所述環形濾網(7)的外表面固定安裝有一組安裝筒(24)，所述安裝筒(24)的內壁固定安裝有電磁鐵(25)，所述電磁鐵(25)的表面固定安裝有彈條(26)，所述彈條(26)的另一端固定安裝有敲擊塊(27)，所述敲擊塊(27)具有磁性且與通電后的電磁鐵(25)相互排斥，所述敲擊塊(27)與安裝筒(24)的內壁滑動連接。
10.一種皂腳酸化廢水處理工藝，該工藝采用權利要求9中所述的皂腳酸化廢水處理設施，其特征在于：該工藝包括以下步驟：S1：皂腳酸化廢水經過隔油池后由泵輸入至加藥池，加入片堿調節pH值，加入純堿去除硬度后沿著出水管(2)向混凝沉淀池處排出；S2：當廢水沿著出水管(2)排出后會進入安裝架(4)與環形濾網(7)內，環形濾網(7)將廢水中體積較大的可回收金屬雜質在被環形濾網(7)擋住，其余廢水則通過環形濾網(7)并流入接水罩(3)內并通過混凝沉淀池進液管(28)進入混凝沉淀池；S3：隨后在混凝沉淀池中加入絮凝劑和助凝劑，進行沉淀，沉淀部分排入污泥濃縮池，通過壓濾機進行壓濾后得到壓濾污泥，壓濾出水返回原水部分混合后再次進入系統進行處理；S4：混凝沉淀過程中控制好藥劑投加量及攪拌時間，可達到較好的沉淀效果，根據加藥量的不同沉淀量有所不同，隨著純堿量投加量的增加，絮體顏色不斷變淡，結垢量不斷減少；S5：混凝沉淀池的上清液進入加熱池，通過蒸汽進行加熱，溫度在80℃以上時，會產生大量絮體礬花，且懸浮的白土也會因?yàn)樯郎仉x析出油脂而沉降，通過離心將皂鈉礬花及白土能進行離心隔除，加熱池上清液雜質減少，會更加清澈；S6：離心機出水通過泵輸送至陶瓷膜，陶瓷膜進行最后的預處理，隔除油脂和懸浮物，最大程度進行削減懸浮白土，陶瓷膜用來過濾油脂及含油的懸浮白土；S7：隨后進行低溫常壓蒸發結晶工序，陶瓷膜出水排入中間水池，由泵輸送至低溫常壓蒸發結晶工序進行蒸發可分離為冷凝液。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種皂腳酸化廢水處理設施，包括加藥池體，所述加藥池體中設置有出水管，所述出水管遠離加藥池體一端的正下方設置有接水罩，所述接水罩的下表面固定有混凝沉淀池進液管，所述混凝沉淀池進液管遠離接水罩的一端與混凝沉淀池固定連接，所述接水罩的內部通過支撐機構連接有安裝架，所述安裝架的表面固定安裝有一組定位板，所述定位板的內部開設有定位槽，所述定位槽的內壁滑動安裝有插板，所述插板的表面固定安裝有環形濾網，所述定位板的表面固定安裝有固定板，所述固定板的內壁滑動安裝有插銷，所述插銷的表面固定安裝有彈簧一，所述彈簧一的另一端與固定板的表面固定連接，所述插板的表面開設有插槽；
皂腳廢水在進行處理時，皂腳酸化廢水加入純堿去除硬度后沿著出水管向混凝沉淀池處排出，而廢水內存在體積較大的可回收金屬雜質，若雜質和廢水經過處理后一同排出，則會造成資源的浪費和環境污染；本發明當廢水沿著出水管排出后會進入安裝架與環形濾網內，環形濾網將廢水中體積較大的可回收金屬雜質在被環形濾網擋住，其余廢水則通過環形濾網并流入接水罩內并通過混凝沉淀池進液管進入混凝沉淀池，避免可回收金屬雜質和廢水經過處理后一同排出，造成資源的浪費和環境污染，環形濾網損壞時需要快速更換，向遠離固定板的方向拉動插銷，插銷運動并擠壓彈簧一，插銷離開插槽內后解開對插板的固定，隨即將插板拔出定位槽內，達到將損壞的環形濾網拆除的效果，隨即將新的環形濾網表面的插板插入定位槽內，當插板表面的插槽運動至與插銷水平位置時，彈簧一插銷插入插板內，將新的環形濾網固定住完成更換，便于過濾工序的正常運行。
優選的，所述定位槽的內部固定安裝有彈簧二，所述彈簧二的頂端與插板的下表面相抵；插板向定位槽內運動時會與彈簧二接觸并對其進行擠壓，并在拉動插銷遠離插槽內過后釋放彈性，將插板快速彈離定位板內，進一步的提高更換環形濾網的效率。
優選的，所述支撐機構包括固定安裝在接水罩內表面的一組支撐桿，所述支撐桿的表面固定安裝有電機一，所述安裝架與電機一的輸出端固定連接；電機一與其輸出軸在對安裝架起到支撐的作用時，啟動電機一帶動安裝架旋轉和環形濾網，安裝架旋轉時帶動進入環形濾網和安裝架內的廢水旋轉產生離心力，從而加快廢水和雜質的過濾速度，提高廢水處理效率。
優選的，所述安裝架的下表面固定安裝有一組頂桿，所述頂桿的內壁活動安裝有滾珠；定位桿與滾珠相互配合抵在電機一的表面，安裝架旋轉時抵桿內的滾珠在電機一的表面滾動，給安裝架提供支撐力并保持安裝架的平衡。
優選的，所述安裝架的表面固定安裝有電機二，所述電機二的輸出端貫穿安裝架，所述電機二的輸出端固定安裝有轉板；過濾廢水時，啟動電機二，電機二的輸出軸帶動轉板轉動，轉板轉動時進一步的提高廢水旋轉的速度，進一步的加快廢水和雜質的分離過濾。
優選的，所述轉板的內部開設有安裝腔，所述安裝腔的內壁滑動密封安裝有刮板；需要清理環形濾網時，提高電機二的轉速，轉板快速旋轉的過程中刮板向遠離轉板的方向運動并與環形濾網的內壁相抵，對環形濾網的內壁進行刮擦嗎，將環形濾網的內壁雜質聚集起來，方便對雜質進行清理。
優選的，所述刮板的表面固定安裝有收集盒，所述收集盒的表面開設有收集口，所述收集口靠近環形濾網內側的表面呈倒角設置；刮板旋轉時與喚醒濾網內壁相抵，雜質聚集后沿著倒角處進入收集盒內，被收集起來，進一步的方便雜質的收集和處理。
優選的，所述收集盒的內壁轉動安裝有密封板，所述密封板的表面固定安裝有彈片，所述彈片的另一端與收集盒的內壁固定連接，所述密封板的表面固定安裝有配重塊；轉板帶動收集盒旋轉時，旋轉的離心力與配重塊相互配合帶動密封板旋轉并擠壓彈片，密封板旋轉時打開對收集盒的封堵，雜質隨即可以進入收集盒內，電機二停止旋轉時，彈片則帶動密封板復位將收集盒密封起來，避免雜質從收集盒內溢出。
優選的，所述環形濾網的外表面固定安裝有一組安裝筒，所述安裝筒的內壁固定安裝有電磁鐵，所述電磁鐵的表面固定安裝有彈條，所述彈條的另一端固定安裝有敲擊塊，所述敲擊塊具有磁性且與通電后的電磁鐵相互排斥，所述敲擊塊與安裝筒的內壁滑動連接；清理環形濾網時，電磁鐵通電，電磁鐵通電后排斥敲擊塊，敲擊塊隨即運動并拉伸彈條，敲擊塊運動時會對環形濾網進行敲擊，環形濾網隨即發生振動避免雜質卡在環形濾網上，而電磁鐵斷電后，彈條帶動敲擊塊復位，不斷的給電磁鐵通電則可以實現不斷的對環形濾網進行敲擊，從而進一步的提高清理效果。
一種皂腳酸化廢水處理工藝，該工藝采用上述的皂腳酸化廢水處理設施，該工藝包括以下步驟：
S1：皂腳酸化廢水經過隔油池后由泵輸入至加藥池，加入片堿調節pH值，加入純堿去除硬度后沿著出水管向混凝沉淀池處排出；
S2：當廢水沿著出水管排出后會進入安裝架與環形濾網內，環形濾網將廢水中體積較大的可回收金屬雜質在被環形濾網擋住，其余廢水則通過環形濾網并流入接水罩內并通過混凝沉淀池進液管進入混凝沉淀池；
S3：隨后在混凝沉淀池中加入絮凝劑和助凝劑，進行沉淀(廢水中會有大量的雜質：硬度(Ca2+、Mg2+)、懸浮物、中性油、脂肪酸等進入沉淀)，沉淀部分排入污泥濃縮池，通過壓濾機進行壓濾后得到壓濾污泥，壓濾出水返回原水部分混合后再次進入系統進行處理；
S4：混凝沉淀過程中控制好藥劑投加量及攪拌時間，可達到較好的沉淀效果，根據加藥量的不同沉淀量有所不同，隨著純堿量投加量的增加，絮體顏色不斷變淡，結垢量不斷減少；
S5：混凝沉淀池的上清液進入加熱池，通過蒸汽進行加熱，溫度在80℃以上時，會產生大量絮體礬花，且懸浮的白土也會因?yàn)樯郎仉x析出油脂而沉降，通過離心將皂鈉礬花及白土能進行離心隔除，加熱池上清液雜質減少，會更加清澈；
S6：離心機出水通過泵輸送至陶瓷膜，陶瓷膜進行最后的預處理，隔除油脂和懸浮物，最大程度進行削減懸浮白土(富含少量油脂)，因?yàn)榻?jīng)過離心處置后的廢水，仍有部分懸浮性的白土(因含有少量油脂)，陶瓷膜用來過濾油脂及含油的懸浮白土(而且經過前期處理陶瓷膜濃水(濃縮油)純度很高能返回生產車間使用，清洗頻次和清洗水量大幅下降，產水質量優越)(陶瓷膜處理后的濃縮油返回生產車間繼續使用，陶瓷膜組件的清洗廢水返回進水池)；
S7：隨后進行低溫常壓蒸發結晶工序(該蒸發技術在低溫常壓下進行，主要分為蒸發單元、輸送單元及冷卻結晶單元，該技術可以有效的分離廢水中的鹽類、有機物、VOC(可揮發性有機物)來實現廢水的回收與減量)，陶瓷膜出水排入中間水池，由泵輸送至低溫常壓蒸發結晶工序進行蒸發可分離為冷凝液(和揮發性有機物水溶液)以及濃縮液(或固體)(該低溫常壓蒸發結晶工藝對進液濃縮了5-6倍，對甘油、硫酸鈉、磷酸氫二鈉均有一定程度的濃縮，分離為產水、鹽分和甘油，能夠?qū)崿F(xiàn)廢物的資源化利用，根據水質的與處理要求的不同，做進一步處置。蒸發結晶工序的濃縮液可返回車間重復使用),(低溫常壓蒸發結晶工序的出水已完全滿足生化處理的需求，產水可直接回用至酸化油深度處理的水解工藝段，也可通過簡單的生化處理，達標排放)。
本發明的有益效果如下：
1.本發明所述的一種皂腳酸化廢水處理設施及工藝，本發明當廢水沿著出水管排出后會進入安裝架與環形濾網內，環形濾網將廢水中體積較大的可回收金屬雜質在被環形濾網擋住，其余廢水則通過環形濾網并流入接水罩內并通過混凝沉淀池進液管進入混凝沉淀池，避免可回收金屬雜質和廢水經過處理后一同排出，造成資源的浪費和環境污染，環形濾網損壞時需要快速更換，向遠離固定板的方向拉動插銷，插銷運動并擠壓彈簧一，插銷離開插槽內后解開對插板的固定，隨即將插板拔出定位槽內，達到將損壞的環形濾網拆除的效果，隨即將新的環形濾網表面的插板插入定位槽內，當插板表面的插槽運動至與插銷水平位置時，彈簧一插銷插入插板內，將新的環形濾網固定住完成更換，便于過濾工序的正常運行。
2.本發明所述的一種皂腳酸化廢水處理設施及工藝，插板向定位槽內運動時會與彈簧二接觸并對其進行擠壓，并在拉動插銷遠離插槽內過后釋放彈性，將插板快速彈離定位板內，進一步的提高更換環形濾網的效率。
（發明人：李雪君）
