公布日：2023.02.24
申請日：2022.12.15
分類號：B01D21/00(2006.01)I;B01D21/02(2006.01)I;B01D21/24(2006.01)I
摘要
本發明一種用于平流管沉淀池集泥區的污泥殘渣清理機構及使用方法公開了一種通過自動伸縮桿帶動殘泥引流筒在集泥區內上下浮動，將水流連同污泥殘渣引流至輸泥管內進行清理的機構，能夠防止污泥殘渣持續在污水中漂浮增加污水濁度，降低出水水質。其特征在于由輸泥管、殘泥引流筒、支撐桿、殘泥通槽、支撐板和自動伸縮桿組成，支撐板置于輸泥管內，所述支撐板和輸泥管之間置有一組支撐桿，一組所述支撐桿由多個支撐桿組成，所述支撐桿一端和支撐板相連接，另一端和輸泥管內壁相連接，所述支撐板為圓形結構，所述支撐板的直徑為輸泥管內徑的二分之一，自動伸縮桿置于支撐板上，所述自動伸縮桿一端和支撐板相連接，殘泥引流筒置于自動伸縮桿上。
權利要求書
1.一種用于平流管沉淀池集泥區的污泥殘渣清理機構的使用方法，其特征在于，包括以下步驟：1）將本用于平流管沉淀池集泥區的污泥殘渣清理機構安裝在水平管沉淀池池底，使得輸泥管管口和水平管沉淀池內的集泥區相連通，殘泥引流筒伸進集泥區內，每個集泥區底部沿長度方向等距設有多個輸泥管，再通過連接法蘭將輸泥管和輸泥主管相連接；2）當水平管沉淀池進行運行時，污水中的懸浮物經過沉淀下沉聚集到沉淀池內；3）初始狀態下，殘泥引流筒伸出輸泥管內，堆積的污泥從輸泥管管口流入輸泥管內排出；4）污泥排出大部分后，剩余的污泥殘渣懸浮在水中較為分散很難直接從排泥管排出，此時啟動自動伸縮桿，自動伸縮桿來回伸縮帶動殘泥引流筒在集泥區內上下浮動，將水流連同污泥殘渣引流至輸泥管處；5）部分殘泥水流經由輸泥管管口進入輸泥管內直接排出，部分殘泥水流由于流速較快先進入殘泥引流筒內，再經由殘泥引流筒上的殘泥通槽進入輸泥管內排出。
2.根據權利要求1所述的一種用于平流管沉淀池集泥區的污泥殘渣清理機構的使用方法，其特征在于所述用于平流管沉淀池集泥區的污泥殘渣清理機構由輸泥管、殘泥引流筒、支撐桿、殘泥通槽、支撐板和自動伸縮桿組成，支撐板置于輸泥管內，所述支撐板和輸泥管之間置有一組支撐桿，一組所述支撐桿由多個支撐桿組成，所述支撐桿一端和支撐板相連接，另一端和輸泥管內壁相連接，自動伸縮桿置于支撐板上，所述自動伸縮桿一端和支撐板相連接，殘泥引流筒置于自動伸縮桿上，所述殘泥引流筒筒底和自動伸縮桿另一端相連接，所述殘泥引流筒側壁開有一組殘泥通槽，一組所述殘泥通槽由多個殘泥通槽組成。
3.根據權利要求2所述的一種用于平流管沉淀池集泥區的污泥殘渣清理機構的使用方法，其特征在于所述輸泥管內壁開有滑動限位槽，所述滑動限位槽一端位于輸泥管內，另一端和輸泥管管口相齊平，所述滑動限位槽橫截面為等腰三角形結構，所述滑動限位槽的寬度由槽口至槽底逐漸減小，滑動限位桿置于殘泥引流筒外壁上，所述滑動限位桿一端和殘泥引流筒相連接，另一端可滑動的置于滑動限位槽內，所述滑動限位桿的橫截面為等腰三角形結構；使用時，滑動限位槽配合滑動限位桿，能夠?qū)埬嘁魍策M(jìn)行限位導向，使得殘泥引流筒在上下浮動時更加穩定，不會偏移和輸泥管相接觸堵住部分管口，影響排泥功能。
4.根據權利要求2所述的一種用于平流管沉淀池集泥區的污泥殘渣清理機構的使用方法，其特征在于所述殘泥引流筒替換為引泥筒，所述引泥筒置于自動伸縮桿上，所述引泥筒筒底和自動伸縮桿另一端相連接，所述引泥筒的直徑由筒底至筒口逐漸增大，所述引泥筒筒底位于輸泥管內，所述引泥筒筒口穿過輸泥管管口向上延伸，所述引泥筒側壁開有一組殘泥通槽，一組所述殘泥通槽由多個殘泥通槽組成，所述殘泥通槽靠近引泥筒筒底，所述殘泥通槽為長條形結構，多個所述殘泥通槽沿引泥筒周向等距分布；使用時，引泥筒筒底偏小能夠?qū)妮斈喙芄芸诹魅氲奈勰噙M(jìn)行避讓，避免污泥通過殘泥通槽誤流入殘泥引流筒內堆積堵塞，影響后續對污泥殘渣的清理排出。
5.根據權利要求2所述的一種用于平流管沉淀池集泥區的污泥殘渣清理機構的使用方法，其特征在于所述殘泥引流筒沿周向向內弧形凹陷形成引流筒避讓部，所述弧形避讓部靠近殘泥引流筒筒底，所述弧形避讓部上開有一組殘泥通槽，一組所述殘泥通槽由多個殘泥通槽組成，所述殘泥通槽為長條形結構，多個所述殘泥通槽沿殘泥引流筒周向等距分布，所述殘泥通槽和引流筒避讓部相對應；使用時，引流筒避讓部能夠?qū)妮斈喙芄芸诹魅氲奈勰噙M(jìn)行避讓，避免污泥通過殘泥通槽誤流入殘泥引流筒內堆積堵塞，影響后續對污泥殘渣的清理排出。
6.根據權利要求2所述的一種用于平流管沉淀池集泥區的污泥殘渣清理機構的使用方法，其特征在于所述支撐板為圓形結構，所述支撐板的直徑為輸泥管內徑的二分之一，能夠使得支撐板和輸泥管之間留出較大空隙，進而使得污泥能夠順利排出，避免污泥在支撐板上堆積聚集堵塞輸泥管。
7.根據權利要求2所述的一種用于平流管沉淀池集泥區的污泥殘渣清理機構的使用方法，其特征在于所述殘泥引流筒筒底位于輸泥管內，所述殘泥引流筒筒口穿過輸泥管管口向上延伸，能夠在前期排出大量污泥時對污泥進行阻擋，防止大量污泥進入殘泥引流筒內逐漸堆積堵塞殘泥通槽，影響后續對污泥殘渣的清理。
8.根據權利要求7所述的一種用于平流管沉淀池集泥區的污泥殘渣清理機構的使用方法，其特征在于所述殘泥引流筒的外徑為輸泥管內徑的五分之三，能夠使得殘泥引流筒和輸泥管之間留出空隙，進而使得污泥能夠順利排出，同時能夠?qū)ψ詣由炜s桿進行遮擋，防止污泥包裹住自動伸縮桿阻礙其正常運作。
9.根據權利要求2所述的一種用于平流管沉淀池集泥區的污泥殘渣清理機構的使用方法，其特征在于所述殘泥通槽靠近殘泥引流筒筒底，所述殘泥通槽為長條形結構，多個所述殘泥通槽沿殘泥引流筒周向等距分布，能夠在部分殘泥水流由于流速較快先進入殘泥引流筒內后，再經由殘泥引流筒上的殘泥通槽進入輸泥管內排出。
10.根據權利要求8所述的一種用于平流管沉淀池集泥區的污泥殘渣清理機構的使用方法，其特征在于所述殘泥引流筒配合自動伸縮桿，能夠使得殘泥引流筒在集泥區內上下浮動，加快其附近水流的速度，將水流連同污泥殘渣引流至輸泥管內進行清理，防止污泥殘渣持續在污水中漂浮增加污水濁度，降低出水水質。
發明內容
為了改善上述情況，本發明一種用于平流管沉淀池集泥區的污泥殘渣清理機構及使用方法提供了一種通過自動伸縮桿帶動殘泥引流筒在集泥區內上下浮動，將水流連同污泥殘渣引流至輸泥管內進行清理的機構，能夠防止污泥殘渣持續在污水中漂浮增加污水濁度，降低出水水質。

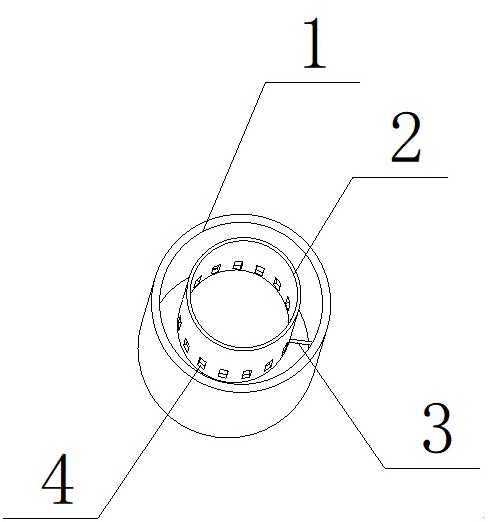

本發明一種用于平流管沉淀池集泥區的污泥殘渣清理機構是這樣實現的：本發明一種用于平流管沉淀池集泥區的污泥殘渣清理機構由輸泥管、殘泥引流筒、支撐桿、殘泥通槽、支撐板和自動伸縮桿組成，支撐板置于輸泥管內，所述支撐板和輸泥管之間置有一組支撐桿，一組所述支撐桿由多個支撐桿組成，所述支撐桿一端和支撐板相連接，另一端和輸泥管內壁相連接，優選的，所述支撐板為圓形結構，所述支撐板的直徑為輸泥管內徑的二分之一，自動伸縮桿置于支撐板上，所述自動伸縮桿一端和支撐板相連接，殘泥引流筒置于自動伸縮桿上，所述殘泥引流筒筒底和自動伸縮桿另一端相連接，優選的，所述殘泥引流筒筒底位于輸泥管內，所述殘泥引流筒筒口穿過輸泥管管口向上延伸，所述殘泥引流筒的外徑為輸泥管內徑的五分之三，所述殘泥引流筒側壁開有一組殘泥通槽，一組所述殘泥通槽由多個殘泥通槽組成，優選的，所述殘泥通槽靠近殘泥引流筒筒底，所述殘泥通槽為長條形結構，多個所述殘泥通槽沿殘泥引流筒周向等距分布；進一步的，所述輸泥管內壁開有滑動限位槽，所述滑動限位槽一端位于輸泥管內，另一端和輸泥管管口相齊平，所述滑動限位槽橫截面為等腰三角形結構，所述滑動限位槽的寬度由槽口至槽底逐漸減小，滑動限位桿置于殘泥引流筒外壁上，所述滑動限位桿一端和殘泥引流筒相連接，另一端可滑動的置于滑動限位槽內，所述滑動限位桿的橫截面為等腰三角形結構；進一步的，所述殘泥引流筒替換為引泥筒，所述引泥筒置于自動伸縮桿上，所述引泥筒筒底和自動伸縮桿另一端相連接，所述引泥筒的直徑由筒底至筒口逐漸增大，所述引泥筒筒底位于輸泥管內，所述引泥筒筒口穿過輸泥管管口向上延伸，所述引泥筒側壁開有一組殘泥通槽，一組所述殘泥通槽由多個殘泥通槽組成，所述殘泥通槽靠近引泥筒筒底，所述殘泥通槽為長條形結構，多個所述殘泥通槽沿引泥筒周向等距分布；進一步的，所述殘泥引流筒沿周向向內弧形凹陷形成引流筒避讓部，所述弧形避讓部靠近殘泥引流筒筒底，所述弧形避讓部上開有一組殘泥通槽，一組所述殘泥通槽由多個殘泥通槽組成，所述殘泥通槽為長條形結構，多個所述殘泥通槽沿殘泥引流筒周向等距分布，所述殘泥通槽和引流筒避讓部相對應；本發明還涉及一種用于平流管沉淀池集泥區的污泥殘渣清理機構的使用方法，包括以下步驟：1）將用于平流管沉淀池集泥區的污泥殘渣清理機構安裝在水平管沉淀池池底，使得輸泥管管口和水平管沉淀池內的集泥區相連通，殘泥引流筒伸進集泥區內，每個集泥區底部沿長度方向等距設有多個輸泥管，再通過連接法蘭將輸泥管和輸泥主管相連接；2）當水平管沉淀池進行運行時，污水中的懸浮物經過沉淀下沉聚集到沉淀池內；3）初始狀態下，殘泥引流筒伸出輸泥管內，堆積的污泥從輸泥管管口流入輸泥管內排出；4）污泥排出大部分后，剩余的污泥殘渣懸浮在水中較為分散很難直接從排泥管排出，此時啟動自動伸縮桿，自動伸縮桿來回伸縮帶動殘泥引流筒在集泥區內上下浮動，將水流連同污泥殘渣引流至輸泥管處；5）部分殘泥水流經由輸泥管管口進入輸泥管內直接排出，部分殘泥水流由于流速較快先進入殘泥引流筒內，再經由殘泥引流筒上的殘泥通槽進入輸泥管內排出。
有益效果。
一、能夠在集泥區內上下浮動，將水流連同污泥殘渣引流至輸泥管內進行清理。
二、能夠防止污泥殘渣持續在污水中漂浮增加污水濁度，降低出水水質。
（發明人：劉澤山;陳濤;吳俠）
