公布日：2023.12.29
申請日：2023.10.10
分類號：C02F1/24(2023.01)I;C02F1/00(2023.01)I;C02F103/10(2006.01)N
摘要
本發明公開了一種鉛鋅多金屬選礦廢水快速處理裝置及使用方法，包括給料模塊、磨礦模塊、分級模塊、攪拌模塊、浮選模塊、濃縮烘干模塊。本發明中通過對選礦回水進行降解、沉淀、凈化等水處理方法，消除有害雜質，改善回水水質，變成工業生產可使用的水；二是回水與清水混合配比使用，減少選礦回水含雜成分帶來的水質影響，同時穩定工藝過程的用水穩定性，以此提高回用選礦廢水后，選礦生產指標得到穩定；三是回水分支獨立返回使用，使回水對生產指標的影響降到最低或不受影響。
權利要求書
1.一種鉛鋅多金屬選礦廢水快速處理裝置，其特征在于：包括給料模塊、磨礦模塊、分級模塊、攪拌模塊、浮選模塊、濃縮烘干模塊；所述給料模塊用于對磨礦模塊提供原礦，所述磨礦模塊用于對原礦進行打磨；打磨后的礦粉采用所述分級模塊進行進行分離分選，選出泥沙；分級后的礦粉進入所述攪拌模塊與浮選劑進行混合，所述浮選模塊進行粗選，所述浮選模塊包括鉛浮選模塊和鋅浮選模塊；所述給料模塊包括振動給料機、破碎機、振動篩，所述振動給料機用于對原料進行給料，所述破碎機用于對所述振動給料機輸送的原料進行破碎，所述振動篩用于對所述破碎機破碎原料進行篩選，所述振動篩與磨礦模塊相連接。
2.根據權利要求1所述一種鉛鋅多金屬選礦廢水快速處理裝置，其特征在于：所述濃縮烘干模塊包括濃縮機、烘干機，所述濃縮機用于對浮選模塊浮選原料進行濃縮，所述烘干機用于對濃縮機濃縮原料進行烘干。
3.一種基于權利要求1～2任意一項所述一種鉛鋅多金屬選礦廢水快速處理裝置的使用方法，其特征在于：包括如下步驟：步驟S1：首先將大塊石頭用破碎機進行破碎；步驟S2：將破碎后的石塊用磨礦模塊進行磨礦，所述磨礦模塊可以為球磨機；步驟S3：將20-200目的細粉物料送入分級模塊，進行分離分選，選出泥沙，并在分選的同時添加入CaO添加劑和SN9#添加劑；步驟S4：采用鉛浮選模塊對鉛進行粗選。
4.根據權利要求3所述一種鉛鋅多金屬選礦廢水快速處理裝置的使用方法，其特征在于：如上步驟S4具體包括：步驟S41：將鉛掃選泡沫產品用泡沫泵揚送至球磨旋流器分級，沉砂進入球磨機再磨，溢流進入粗選作業，靶向延長鉛掃選作業中間泡沫產品的浮選時間；步驟S42：將粗選后的鉛精Ⅰ與鉛精Ⅰ泡沫合并進入浮選機機中，同時添加AN9#添加劑，進行精選，制得鉛精Ⅱ；步驟S43：在鉛精Ⅱ中加入CaO添加劑和浮選劑Z-1，制得鉛精Ⅲ；步驟S44：在鉛精Ⅲ中加入浮選劑Z-1，制得鉛精Ⅳ；步驟S45：將鉛精Ⅳ繼續精選，制得鉛精Ⅴ，最后將鉛精Ⅴ制成鉛精礦。
5.根據權利要求4所述種鉛鋅多金屬選礦廢水快速處理裝置的使用方法，其特征在于：如上步驟S41具體包括：步驟S411：鉛掃選時添加浮選劑Z-12，進行鉛掃Ⅰ；步驟S412：鉛掃Ⅰ完成后，添加CuSO4添加劑、浮選劑Z-1、浮選劑Z-12和2#油，進行鉛掃Ⅱ；步驟S413：鉛掃Ⅱ后廢水進入到鋅浮選模塊。
6.根據權利要求5所述種鉛鋅多金屬選礦廢水快速處理裝置的使用方法，其特征在于：如上步驟S413具體包括：步驟S41a：鋅浮選模塊將粗選后四槽泡沫產品用泡沫泵揚送至選鋅前的攪拌槽，對可浮性較差的中間產品再次活化與捕收；步驟S41b：采用浮選機進行四次鋅精選，采集得到鋅精礦；步驟S41c：在粗選的同時進行三次鋅掃，第一次鋅掃Ⅰ添加硫酸銅添加劑和浮選劑Z-12，第二次鋅掃Ⅱ添加浮選劑Z-12。
發明內容
因此，為了解決上述不足，本發明提供一種鉛鋅多金屬選礦廢水快速處理裝置及使用方法，通過對水質特征分析、高堿全回水對浮選指標的影響因素分析研究，采�。汗に嚵鞒虅�(chuàng)新、藥劑制度優化以及浮選用水優化等針對性措施，大幅提升了選礦技術指標。

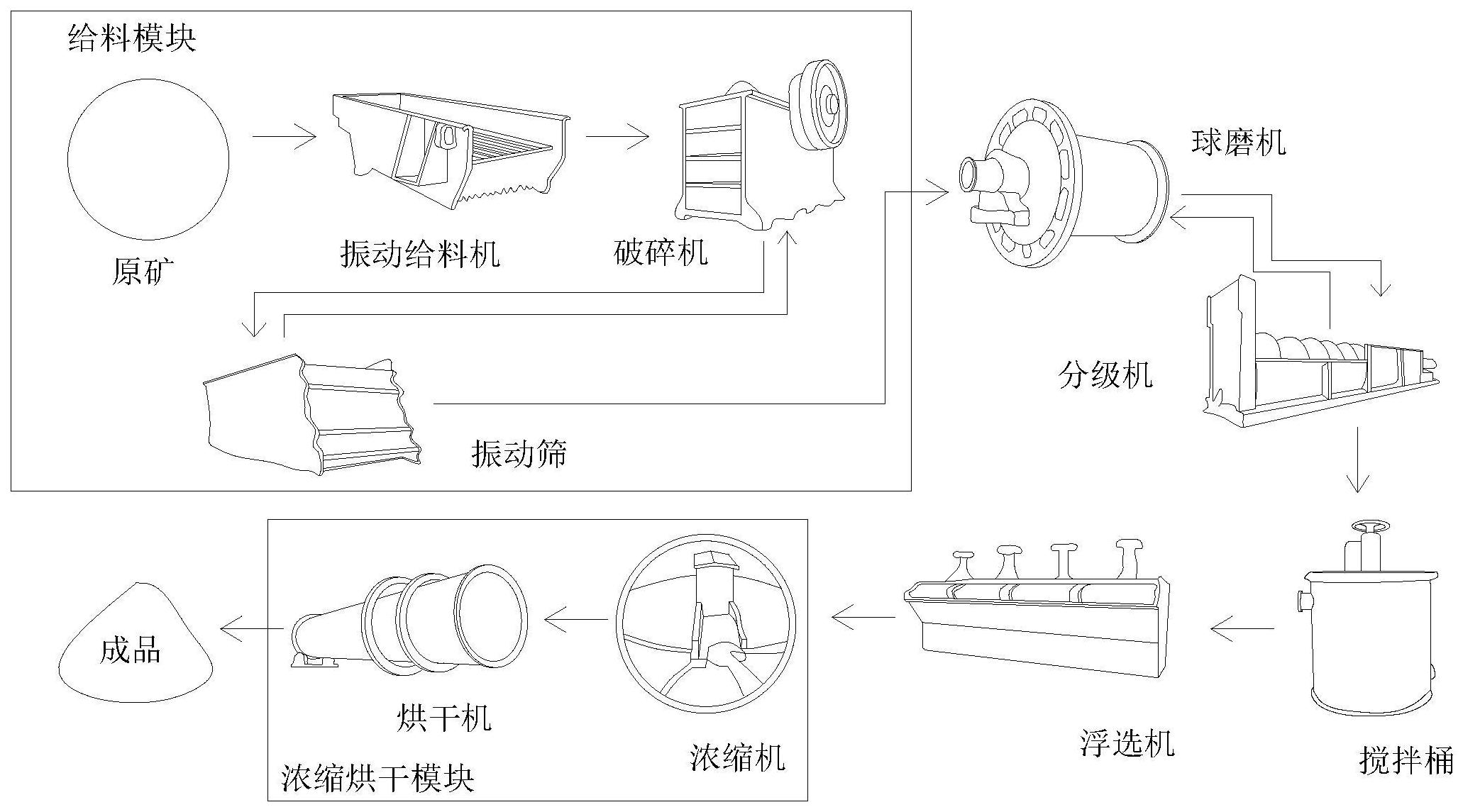

為了實現上述目的，本發明采取以下技術方案：一種鉛鋅多金屬選礦廢水快速處理裝置及使用方法，包括給料模塊、磨礦模塊、分級模塊、攪拌模塊、浮選模塊、濃縮烘干模塊；
所述給料模塊用于對磨礦模塊提供原礦，所述磨礦模塊用于對原礦進行打磨；
打磨后的礦粉采用所述分級模塊進行進行分離分選，選出泥沙；
分級后的礦粉進入所述攪拌模塊與浮選劑進行混合，所述浮選模塊進行粗選，所述浮選模塊包括鉛浮選模塊和鋅浮選模塊；
所述給料模塊包括振動給料機、破碎機、振動篩，所述振動給料機用于對原料進行給料，所述破碎機用于對所述振動給料機輸送的原料進行破碎，所述振動篩用于對所述破碎機破碎原料進行篩選，所述振動篩與磨礦模塊相連接。
作為一種鉛鋅多金屬選礦廢水快速處理裝置及使用方法改進，所述濃縮烘干模塊包括濃縮機、烘干機，所述濃縮機用于對浮選模塊浮選原料進行濃縮，所述烘干機用于對濃縮機濃縮原料進行烘干。
作為一種鉛鋅多金屬選礦廢水快速處理裝置及使用方法改進，包括如下步驟：
步驟S1：首先將大塊石頭用破碎機進行破碎；
步驟S2：將破碎后的石塊用磨礦模塊進行磨礦，所述磨礦模塊可以為球磨機；
步驟S3：將20-200目的細粉物料送入分級模塊，進行分離分選，選出泥沙，并在分選的同時添加入CaO添加劑和SN9#添加劑；
步驟S4：采用鉛浮選模塊對鉛進行粗選。
作為一種鉛鋅多金屬選礦廢水快速處理裝置及使用方法改進，如上步驟S4具體包括：
步驟S41：將鉛掃選泡沫產品用泡沫泵揚送至球磨旋流器分級，沉砂進入球磨機再磨解決進入到掃選作業的粗粒連生體跑鉛影響，溢流進入粗選作業，靶向延長鉛掃選作業中間泡沫產品的浮選時間，將粗選、精選、掃選礦漿返回方式由下過漿過為上過漿，以提高浮選機利用率，延長礦漿在浮選機里的停留時間，進而延長浮選時間；
步驟S42：將粗選后的鉛精Ⅰ與鉛精Ⅰ泡沫合并進入浮選機機中，同時添加AN9#添加劑，進行精選，制得鉛精Ⅱ；
步驟S43：在鉛精Ⅱ中加入CaO添加劑和浮選劑Z-1，制得鉛精Ⅲ，所述浮選劑Z-1是一種特效抑制劑，具有抑制硅酸鹽、碳酸鹽、碳質脈石等礦物以及黃鐵礦、磁黃鐵礦、鎳黃鐵礦、輝銅礦、閃鋅礦等金屬硫化礦物的作用；能有效消除浮選中的粉塵、礦泥、有機油、微細粒級懸浮物等有害物質，凈化浮選環境；
步驟S44：在鉛精Ⅲ中加入浮選劑Z-1，制得鉛精Ⅳ；
步驟S45：將鉛精Ⅳ繼續精選，制得鉛精Ⅴ，最后將鉛精Ⅴ制成鉛精礦。
作為一種鉛鋅多金屬選礦廢水快速處理裝置及使用方法改進，如上步驟S41具體包括：
步驟S411：鉛掃選時添加浮選劑Z-12，進行鉛掃Ⅰ,所述是選劑Z-12一種兼顧捕收性與選擇性的硫化礦捕收劑，有一定的起泡性，其捕收性能優于丁基黃藥，對活化后的閃鋅礦的捕收作用較強，在堿性礦漿中使用；
步驟S412：鉛掃Ⅰ完成后，添加CuSO4添加劑、浮選劑Z-1、浮選劑Z-12和2#油，進行鉛掃Ⅱ；
步驟S413：鉛掃Ⅱ后廢水進入到鋅浮選模塊。
作為一種鉛鋅多金屬選礦廢水快速處理裝置及使用方法改進，如上步驟S413具體包括：
步驟S41a：鋅浮選模塊將粗選后四槽泡沫產品用泡沫泵揚送至選鋅前的攪拌槽，對可浮性較差的中間產品再次活化與捕收，靶向延長浮選時間，改善閃鋅礦可浮性，促進回收率提高；
步驟S41b：采用浮選機進行四次鋅精選，采集得到鋅精礦，強化精選富集效果，促進精礦品位提升；
步驟S41c：在粗選的同時進行三次鋅掃，第一次鋅掃Ⅰ添加硫酸銅添加劑和浮選劑Z-12，第二次鋅掃Ⅱ添加浮選劑Z-12，將粗選、精選、掃選礦漿返回方式由下過漿過為上過漿，以提高浮選機利用率，延長礦漿在浮選機里的停留時間，進而延長浮選時間。
與現有技術相比，本發明提供了一種鉛鋅多金屬選礦廢水快速處理裝置及使用方法，具備以下有益效果：
優點1：本發明中通過對選礦回水進行降解、沉淀、凈化等水處理方法，消除有害雜質，改善回水水質，變成工業生產可使用的水；二是回水與清水混合配比使用，減少選礦回水含雜成分帶來的水質影響，同時穩定工藝過程的用水穩定性，以此提高回用選礦廢水后，選礦生產指標得到穩定；三是回水分支獨立返回使用，使回水對生產指標的影響降到最低或不受影響。
優點2：本發明中通過立足于現有選礦工藝和設備，在不增加回水處理設備設施的前提下，通過對水質特征分析、高堿全回水對浮選指標的影響因素分析研究，采�。汗に嚵鞒虅�(chuàng)新、藥劑制度優化、鉛鋅濃縮溢流水分開獨立使用等有效措施，解決了高堿全回水影響鉛鋅精礦品質與閃鋅礦可浮性問題，大幅提升了選礦技術指標，實現了高堿回水全部循環利用，做到綠色環保選礦。
（發明人：楊宏波;樊水龍;張志;茍敏剛;陳寶峰）
