公布日：2023.11.10
申請日：2023.08.11
分類號：E03F5/22(2006.01)I;E03F5/14(2006.01)I;E03F5/08(2006.01)I;B02C4/08(2006.01)I;B02C4/42(2006.01)I
摘要
本發明涉及廢水污水提升泵站系統技術領域，具體是一種集成式智能化廢水污水提升泵站系統，包括罐體，罐體的底部安裝有沉淀罐，沉淀罐的頂部安裝有頂板，沉淀罐的頂部安裝有進水管，進水管上安裝有粉碎組件，粉碎組件包括粉碎箱，粉碎箱的一側安裝有電機，電機的輸出軸安裝有主齒輪，粉碎箱的內部安裝有防護板，防護板的一側和粉碎箱之間轉動安裝有從齒輪一和輔助齒輪和從齒輪二，從齒輪一和輔助齒輪均與主齒輪嚙合，輔助齒輪與從齒輪二嚙合，防護板的另一側和粉碎箱之間轉動安裝有主粉碎輥和從粉碎輥。本發明的有益效果能對進入到泵站廢水污水中的雜質進行粉碎，避免對泵站產生堵塞現象，同時便于將沉淀罐內的雜質進行清除。
權利要求書

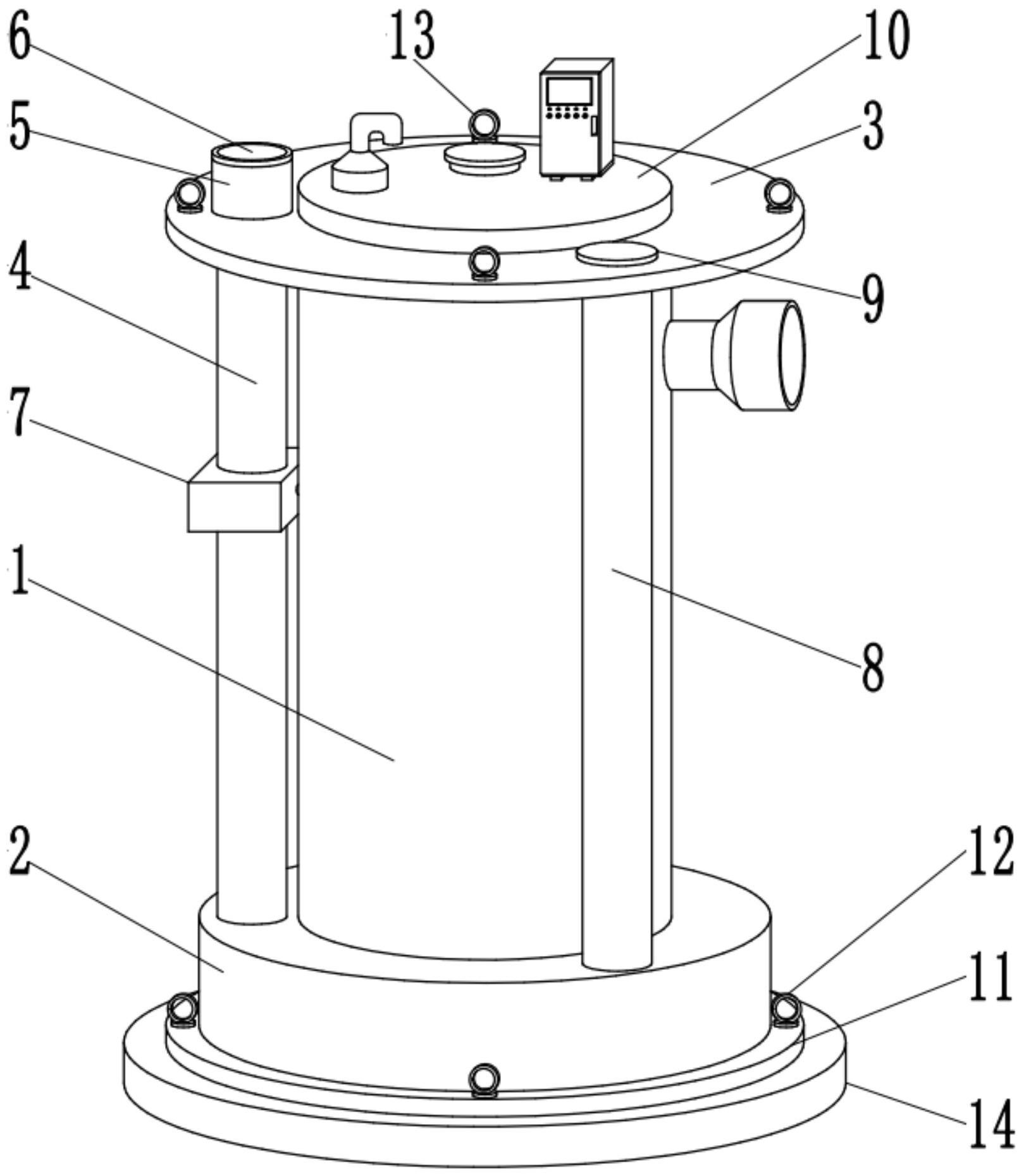

1.一種集成式智能化廢水污水提升泵站系統，其特征在于：包括罐體(1)，所述罐體(1)的底部安裝有沉淀罐(2)，所述沉淀罐(2)的頂部安裝有頂板(3)，所述沉淀罐(2)的頂部安裝有進水管(4)，所述進水管(4)上安裝有粉碎組件(7)，所述粉碎組件(7)包括粉碎箱(33)，所述粉碎箱(33)的一側安裝有電機(34)，所述電機(34)的輸出軸安裝有主齒輪(36)，所述粉碎箱(33)的內部安裝有防護板(35)，所述防護板(35)的一側和粉碎箱(33)之間轉動安裝有從齒輪一(37)和輔助齒輪(38)和從齒輪二(39)，所述從齒輪一(37)和輔助齒輪(38)均與主齒輪(36)嚙合，所述輔助齒輪(38)與從齒輪二(39)嚙合，所述防護板(35)的另一側和粉碎箱(33)之間轉動安裝有主粉碎輥(40)和從粉碎輥(41)，所述主粉碎輥(40)和從粉碎輥(41)的一端分別與從齒輪一(37)和從齒輪二(39)連接，所述沉淀罐(2)的頂部固定有抽污管(8)，所述沉淀罐(2)和罐體(1)之間安裝有過濾網(15)。
2.根據權利要求1所述的一種集成式智能化廢水污水提升泵站系統，其特征在于：所述抽污管(8)的頂部設置有抽污蓋(9)，所述頂板(3)的頂部安裝有頂蓋(10)，所述頂板(3)的頂部安裝有進水斗(5)，所述進水斗(5)的頂部安裝有進水蓋(6)。
3.根據權利要求2所述的一種集成式智能化廢水污水提升泵站系統，其特征在于：所述頂蓋(10)的頂部安裝有排氣機(30)，所述排氣機(30)的內部安裝有排氣扇(32)，所述排氣機(30)的頂部安裝有排氣管(31)。
4.根據權利要求1所述的一種集成式智能化廢水污水提升泵站系統，其特征在于：所述罐體(1)的內部安裝有隔板(16)，所述隔板(16)的頂部安裝有檢測傳感器(17)，所述隔板(16)的頂部安裝有泵體(18)。
5.根據權利要求4所述的一種集成式智能化廢水污水提升泵站系統，其特征在于：所述泵體(18)的輸出管安裝有連接管(19)，所述連接管(19)上安裝有控制閥(20)，所述連接管(19)的頂端安裝有排水管(21)。
6.根據權利要求2所述的一種集成式智能化廢水污水提升泵站系統，其特征在于：所述罐體(1)的內部安裝有檢測臺(22)，所述檢測臺(22)的頂部嵌入安裝有格柵網(23)。
7.根據權利要求6所述的一種集成式智能化廢水污水提升泵站系統，其特征在于：所述檢測臺(22)的頂部安裝有攀爬梯(24)，所述頂蓋(10)的頂部安裝有檢修管(25)，所述檢修管(25)的頂部安裝有管蓋(26)。
8.根據權利要求2所述的一種集成式智能化廢水污水提升泵站系統，其特征在于：所述頂蓋(10)的頂部安裝有控制箱(27)，所述控制箱(27)的正面通過合頁轉動安裝有箱門(28)，所述箱門(28)的正面安裝有觀察窗(29)。
9.根據權利要求1所述的一種集成式智能化廢水污水提升泵站系統，其特征在于：所述沉淀罐(2)的底部安裝有底座(11)，所述底座(11)的底部設置有混凝土基礎(14)。
10.根據權利要求9所述的一種集成式智能化廢水污水提升泵站系統，其特征在于：所述底座(11)的頂部安裝有吊環一(12)，所述頂板(3)的頂部安裝有吊環二(13)。
發明內容
本發明的目的在于提供一種集成式智能化廢水污水提升泵站系統，以解決上述背景技術中提出的問題。
本發明的技術方案是：包括罐體，所述罐體的底部安裝有沉淀罐，所述沉淀罐的頂部安裝有頂板，所述沉淀罐的頂部安裝有進水管，所述進水管上安裝有粉碎組件，所述粉碎組件包括粉碎箱，所述粉碎箱的一側安裝有電機，所述電機的輸出軸安裝有主齒輪，所述粉碎箱的內部安裝有防護板，所述防護板的一側和粉碎箱之間轉動安裝有從齒輪一和輔助齒輪和從齒輪二，所述從齒輪一和輔助齒輪均與主齒輪嚙合，所述輔助齒輪與從齒輪二嚙合，所述防護板的另一側和粉碎箱之間轉動安裝有主粉碎輥和從粉碎輥，所述主粉碎輥和從粉碎輥的一端分別與從齒輪一和從齒輪二連接，所述沉淀罐的頂部固定有抽污管，所述沉淀罐和罐體之間安裝有過濾網。
進一步地，所述抽污管的頂部設置有抽污蓋，所述頂板的頂部安裝有頂蓋，所述頂板的頂部安裝有進水斗，所述進水斗的頂部安裝有進水蓋。
進一步地，所述頂蓋的頂部安裝有排氣機，所述排氣機的內部安裝有排氣扇，所述排氣機的頂部安裝有排氣管。
進一步地，所述罐體的內部安裝有隔板，所述隔板的頂部安裝有檢測傳感器，所述隔板的頂部安裝有泵體。
進一步地，所述泵體的輸出管安裝有連接管，所述連接管上安裝有控制閥，所述連接管的頂端安裝有排水管。
進一步地，所述罐體的內部安裝有檢測臺，所述檢測臺的頂部嵌入安裝有格柵網。
進一步地，所述檢測臺的頂部安裝有攀爬梯，所述頂蓋的頂部安裝有檢修管，所述檢修管的頂部安裝有管蓋。
進一步地，所述頂蓋的頂部安裝有控制箱，所述控制箱的正面通過合頁轉動安裝有箱門，所述箱門的正面安裝有觀察窗。
進一步地，所述沉淀罐的底部安裝有底座，所述底座的底部設置有混凝土基礎。
進一步地，所述底座的頂部安裝有吊環一，所述頂板的頂部安裝有吊環二。
本發明通過改進在此提供一種集成式智能化廢水污水提升泵站系統，與現有技術相比，具有如下改進及優點：
(1)通過設置的粉碎組件7，粉碎組件7設置在進水管4上，電機34帶動主齒輪36轉動，主齒輪36轉動帶動從齒輪一37和輔助齒輪38轉動，輔助齒輪38轉動帶動從齒輪二39轉動，從齒輪一37和從齒輪二39轉動能分別帶動主粉碎輥40和從粉碎輥41轉動，從而能對進水管4內廢水污水中的大顆粒雜質進行粉碎，避免大顆粒物質堵塞過濾網15，同時避免堵塞抽污泵。
(2)通過設置的抽污管8、沉淀罐2和過濾網15，沉淀罐2能使廢水污水中的沉淀物進行沉淀，同時采用過濾網15能避免雜質進入到泵體18內，避免導致泵體18發生損壞，采用抽污管8便于工作人員通過抽污泵能將廢水污水提升泵站內的污泥進行排出，從而提高廢水污水提升泵站排污的便利性。
(3)通過設置的排氣機30、排氣扇32和排氣管31，排氣機30內的排氣扇32能將罐體1內空氣進行排氣，從而使的罐體1內進行通風換氣，同時采用的采用的排氣管31為倒U型結構，避免雨水進入到排氣機30內，保證排氣機30使用的安全性。
(4)通本發明的廢水污水提升泵站系統，系統能使廢水污水提升泵站進行穩定持續運行，避免發生堵塞現象和不合格的污水排出，同時采用檢測傳感器17能對廢水污水進行質量檢測，同時通過控制箱27內的控制器進行處理，滿足排放質量的廢水污水才能進行排放。
（發明人：孫嘉豪;楊光）
