公布日：2023.04.04
申請日：2022.12.27
分類號：B01D29/11(2006.01)I;B01D29/54(2006.01)I
摘要
本發明公開了一種養豬場的廢水處理裝置及處理方法，涉及廢水處理技術領域，包括處理筒，處理筒的外壁底端固定有半圓形固定卡座，半圓形固定卡座的兩側均轉動設有倒立T型支架，處理筒內部設有處理空腔，處理筒的左端為開口結構，處理筒外壁左側上端連接有進料斗，處理筒的內壁頂端連接有與進料斗連通的延伸管，處理筒的右端為封閉結構，處理筒的內壁底端開設有儲液槽，儲液槽槽口處設有用于過濾部件，處理筒的右端連接有與儲液槽連通的導管。本發明通過過濾部件過濾固體殘?jiān)�，液體廢水排泄至儲液槽，最終通過導管連接的外接管導出，避免管道堵塞，導致廢水無法快速導出，同時還能避免滋生大量的細節和刺鼻臭味，引發生豬集體免疫力下降而生病。
權利要求書

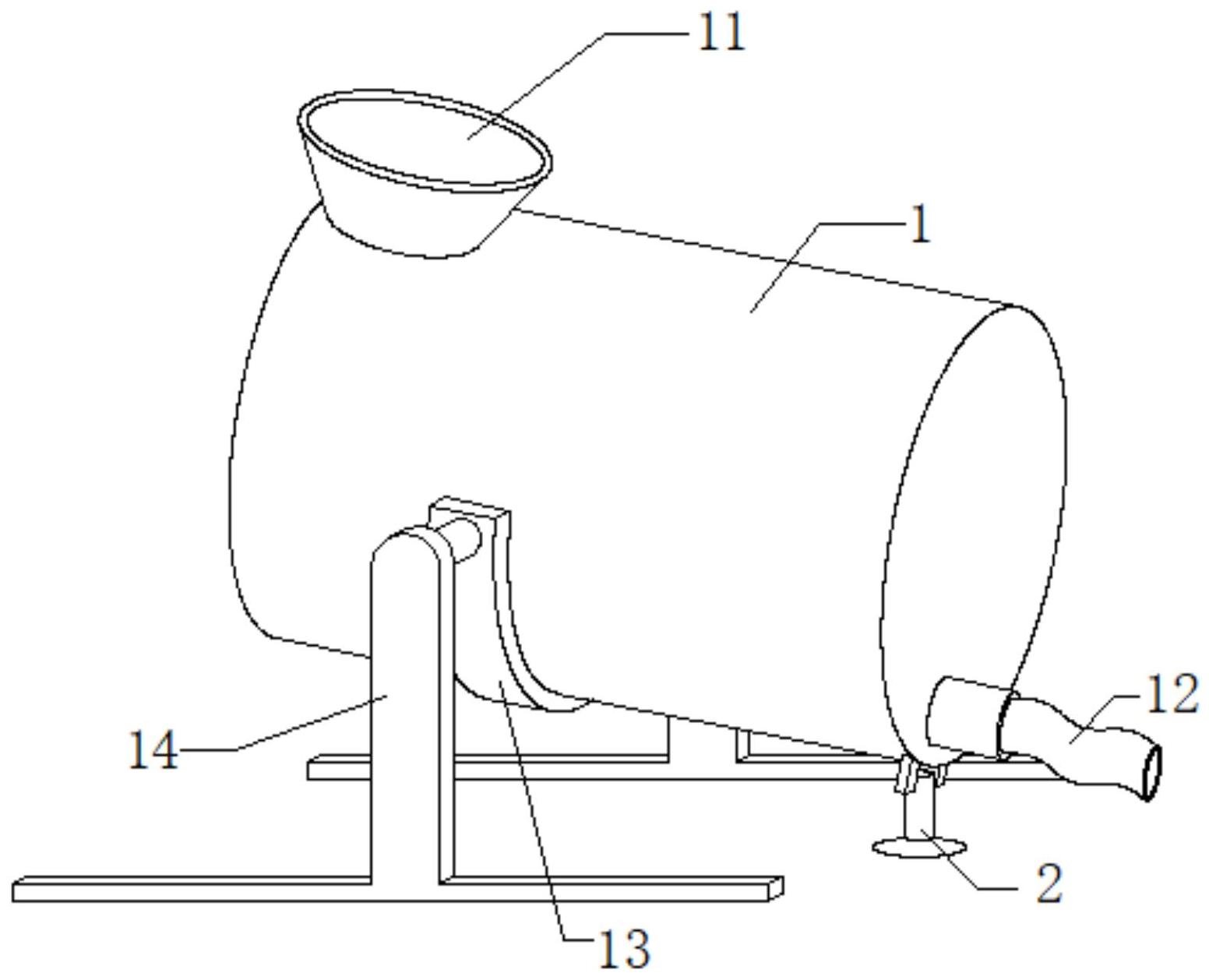

1.一種養豬場的廢水處理裝置，包括處理筒(1)，其特征在于：所述處理筒(1)的外壁底端固定有半圓形固定卡座(13)，所述半圓形固定卡座(13)的兩側均轉動設有倒立T型支架(14)；所述處理筒(1)內部設有處理空腔(15)，所述處理筒(1)的左端為開口結構，所述處理筒(1)外壁左側上端連接有進料斗(11)，所述處理筒(1)的內壁頂端連接有與進料斗(11)連通的延伸管(17)，所述處理筒(1)的右端為封閉結構，所述延伸管(17)向遠離處理筒(1)開口結構的一側傾斜分布；所述處理筒(1)的內壁底端開設有儲液槽(16)，所述儲液槽(16)槽口處設有用于過濾部件(3)，所述處理筒(1)的右端連接有與儲液槽(16)連通的導管，且導管端部連接有外接管(12)。
2.根據權利要求1所述的一種養豬場的廢水處理裝置，其特征在于：所述半圓形固定卡座(13)與處理筒(1)左側開口距離為處理筒(1)軸向長度的四分之一。
3.根據權利要求1所述的一種養豬場的廢水處理裝置，其特征在于：所述處理筒(1)右端底部鉸接有倒立T型立柱(2)，且鉸接處設有扭簧。
4.根據權利要求1所述的一種養豬場的廢水處理裝置，其特征在于：所述過濾部件(3)為擋板，所述擋板上開設有若干個過濾孔。
5.根據權利要求4所述的一種養豬場的廢水處理裝置，其特征在于：每個過濾孔上端為半球形結構，下端為柱形結構，所述過濾孔的半球形結構內轉動內嵌有半球形封塊(32)，所述半球形封塊(32)的內部設有儲液空腔，且半球形封塊(32)的外壁開設有若干個與儲液空腔連通的進液口(33)，所述半球形封塊(32)的底端開設連接有導廢管(34)，且導廢管(34)與儲液空腔連通，所述導廢管(34)貫穿過濾孔延伸至儲液槽(16)內。
6.根據權利要求5所述的一種養豬場的廢水處理裝置，其特征在于：所述導廢管(34)的外徑小于過濾孔內徑的三分之一。
7.根據權利要求6所述的一種養豬場的廢水處理裝置，其特征在于：所述導廢管(34)端部為封閉結構，且導廢管(34)的端部兩側均開設有泄流孔，所述導廢管(34)的端部固定有配重球(31)。
8.一種養豬場的廢水處理裝置的處理方法，采用權利要求1所述的一種養豬場的廢水處理裝置，其特征在于，包括如下步驟：將處理筒(1)底端的半圓形固定卡座(13)圍繞兩個倒立T型支架(14)支架順時針翻轉，將處理筒(1)右側低于左側，利用進料斗(11)承接排放量較大的廢水，廢水中摻雜有豬舍內收集的糞便、食物殘?jiān)湍蛞海ㄟ^傾斜分布的延伸管(17)將廢水導入處理空腔(15)內靠近封閉結構的一端，進入到處理空腔(15)內的廢水通過過濾部件(3)進行固液分離操作，固定殘?jiān)鼫粼谶^濾部件(3)上，廢液流入儲液槽(16)內，實現固液分離，一方面避免管道堵塞，導致廢水無法快速導出，另一方面避免滋生大量的細節和刺鼻的臭味，而引發生豬集體免疫力下降而生病。
發明內容
本發明的目的在于提供一種養豬場的廢水處理裝置及處理方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種養豬場的廢水處理裝置，包括處理筒，所述處理筒的外壁底端固定有半圓形固定卡座，所述半圓形固定卡座的兩側均轉動設有倒立T型支架，利用兩個倒立T型支架穩定支撐半圓形固定卡座，即可將處理筒轉動支撐起。
所述處理筒內部設有處理空腔，所述處理筒的左端為開口結構，所述處理筒外壁左側上端連接有進料斗，所述處理筒的內壁頂端連接有與進料斗連通的延伸管，所述處理筒的右端為封閉結構，所述延伸管向遠離處理筒開口結構的一側傾斜分布，將處理筒底端的半圓形固定卡座圍繞兩個倒立T型支架支架順時針翻轉，利用進料斗承接排放量較大的廢水，廢水中摻雜有豬舍內收集的糞便、食物殘?jiān)湍蛞�，通過傾斜分布的延伸管將廢水導入處理空腔內靠近封閉結構的一端。
所述處理筒的內壁底端開設有儲液槽，所述儲液槽槽口處設有用于過濾部件，所述處理筒的右端連接有與儲液槽連通的導管，且導管端部連接有外接管，進入到處理空腔內的廢水通過過濾部件進行固液分離操作，固定殘?jiān)鼫粼谶^濾部件上，廢液流入儲液槽內，實現固液分離，一方面避免管道堵塞，導致廢水無法快速導出，另一方面避免滋生大量的細節和刺鼻的臭味，而引發生豬集體免疫力下降而生病。
在進一步的實施例中，所述半圓形固定卡座與處理筒左側開口距離為處理筒軸向長度的四分之一。
在進一步的實施例中，所述處理筒右端底部鉸接有倒立T型立柱，且鉸接處設有扭簧。
在進一步的實施例中，所述過濾部件為擋板，所述擋板上開設有若干個過濾孔，利用擋板上的過濾孔過濾廢液，便于將廢液導入到儲液槽內。
在進一步的實施例中，每個過濾孔上端為半球形結構，下端為柱形結構，所述過濾孔的半球形結構內轉動內嵌有半球形封塊，所述半球形封塊的內部設有儲液空腔，且半球形封塊的外壁開設有若干個與儲液空腔連通的進液口，所述半球形封塊的底端開設連接有導廢管，且導廢管與儲液空腔連通，所述導廢管貫穿過濾孔延伸至儲液槽內，當處理筒圍繞轉動處自動順時針翻轉，使的處理筒1的封閉結構低于開口結構，而半球形封塊受到導廢管的配重，在過濾孔的半球形結構內同步轉動，使得半球形封塊和導廢管始終處于豎直狀態，過濾孔處于傾斜狀態，部分進液口則暴露在處理空腔內，廢液通過進液口進入到儲液空腔內，隨后通過導廢管導出進入到儲液槽內，最終通過外接管導出。
在進一步的實施例中，所述導廢管的外徑小于過濾孔內徑的三分之一。
在進一步的實施例中，所述導廢管端部為封閉結構，且導廢管的端部兩側均開設有泄流孔，所述導廢管的端部固定有配重球。
優選的，基于上述的一種養豬場的廢水處理裝置的處理方法，包括如下步驟：
將處理筒底端的半圓形固定卡座圍繞兩個倒立T型支架支架順時針翻轉，將處理筒右側低于左側，利用進料斗承接排放量較大的廢水，廢水中摻雜有豬舍內收集的糞便、食物殘?jiān)湍蛞海ㄟ^傾斜分布的延伸管將廢水導入處理空腔內靠近封閉結構的一端，進入到處理空腔內的廢水通過過濾部件進行固液分離操作，固定殘?jiān)鼫粼谶^濾部件上，廢液流入儲液槽內，實現固液分離，一方面避免管道堵塞，導致廢水無法快速導出，另一方面避免滋生大量的細節和刺鼻的臭味，而引發生豬集體免疫力下降而生病。
與現有技術相比，本發明的有益效果是：
本發明為一種養豬場的廢水處理裝置及處理方法，利用進料斗承接排放量較大的廢水，通過傾斜分布的延伸管將摻雜有糞便、食物殘?jiān)湍蛞旱膹U水導入處理空腔內靠近封閉結構的一端，通過過濾部件過濾固體殘?jiān)�，液體廢水排泄至儲液槽，最終通過導管連接的外接管導出，一方面避免管道堵塞，導致廢水無法快速導出，另一方面避免滋生大量的細節和刺鼻的臭味，而引發生豬集體免疫力下降而生病。
（發明人：王靜;于俠貞;楊瓊;于曉丹）
