公布日：2023.05.02
申請日：2023.02.17
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01F35/32(2022.01)I;B01F27/90(2022.01)I;B01D36/04(2006.01)I;B01D21/
01(2006.01)I
摘要
本發明公開了污水處理設備領域的一種適應性強的農村小型生活污水處理裝置，包括底板，所述底板頂部的左側固定連接有過濾箱，所述過濾箱的內部活動連接有放置板，所述放置板的內部活動連接有卡塊，所述卡塊的底部固定連接有過濾板，所述過濾板的底部延伸至過濾箱的內部，所述卡塊的兩側均設置有固定機構，所述過濾箱的右側通過管道連通有水泵，所述水泵的底部與底板的頂部固定連接，所述水泵的頂部通過管道連通有攪拌箱，所述攪拌箱的底部與底板的頂部固定連接，所述攪拌箱的內部設置有攪拌機構。本發明過濾效果好，且濾網便于拆卸，清洗簡單，在長時間使用中不會對濾網造成堵塞，從而提高過濾效果，有利于人們的使用。
權利要求書

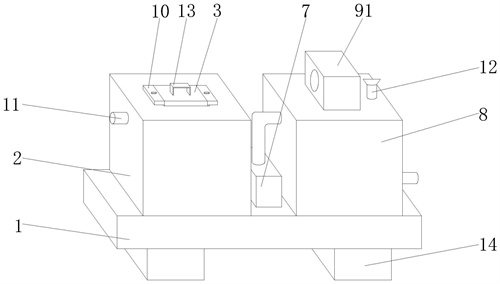

1.一種適應性強的農村小型生活污水處理裝置，包括底板(1)，其特征在于：所述底板(1)頂部的左側固定連接有過濾箱(2)，所述過濾箱(2)的內部活動連接有放置板(3)，所述放置板(3)的內部活動連接有卡塊(4)，所述卡塊(4)的底部固定連接有過濾板(5)，所述過濾板(5)的底部延伸至過濾箱(2)的內部，所述卡塊(4)的兩側均設置有固定機構(6)，所述過濾箱(2)的右側通過管道連通有水泵(7)，所述水泵(7)的底部與底板(1)的頂部固定連接，所述水泵(7)的頂部通過管道連通有攪拌箱(8)，所述攪拌箱(8)的底部與底板(1)的頂部固定連接，所述攪拌箱(8)的內部設置有攪拌機構(9)。
2.根據權利要求1所述的一種適應性強的農村小型生活污水處理裝置，其特征在于：所述固定機構(6)包括卡板(61)、移動板(62)、固定柱(63)、擋板(64)、彈簧(65)和拉板(66)，所述卡板(61)的一側與卡塊(4)的內部活動連接，所述卡板(61)的另一側與移動板(62)固定連接，所述移動板(62)的頂部和底部均與放置板(3)的內部活動連接，所述移動板(62)的另一側與固定柱(63)固定連接，所述固定柱(63)的表面與擋板(64)的內部活動連接，所述擋板(64)的一側與放置板(3)的內部固定連接，所述固定柱(63)的表面與彈簧(65)的內部活動連接，所述彈簧(65)的兩側分別移動板(62)和擋板(64)固定連接，所述固定柱(63)的另一端延伸至放置板(3)的外部并與拉板(66)固定連接。
3.根據權利要求1所述的一種適應性強的農村小型生活污水處理裝置，其特征在于：所述攪拌機構(9)包括機箱(91)、電機(92)、攪拌桿(93)和攪拌葉(94)，所述機箱(91)的底部與攪拌箱(8)的頂部固定連接，所述機箱(91)的內部與電機(92)固定連接，所述電機(92)轉軸的底端與攪拌桿(93)固定連接，所述攪拌桿(93)的底端依次貫穿機箱(91)和攪拌箱(8)并延伸至攪拌箱(8)的內部，所述攪拌桿(93)的兩側均與攪拌葉(94)固定連接。
4.根據權利要求1所述的一種適應性強的農村小型生活污水處理裝置，其特征在于：所述放置板(3)的兩側均固定連接有連接板(10)，所述連接板(10)的內部通過螺栓與過濾箱(2)固定連接。
5.根據權利要求1所述的一種適應性強的農村小型生活污水處理裝置，其特征在于：所述過濾箱(2)的左側連通有進水管(11)，所述進水管(11)的左端連通有進水口。
6.根據權利要求1所述的一種適應性強的農村小型生活污水處理裝置，其特征在于：所述攪拌箱(8)的頂部連通有進料管(12)，所述進料管(12)的徑向剖面形狀為圓形。
7.根據權利要求1所述的一種適應性強的農村小型生活污水處理裝置，其特征在于：所述放置板(3)的頂部固定連接有把手(13)，所述把手(13)的表面設置有防滑紋。
8.根據權利要求1所述的一種適應性強的農村小型生活污水處理裝置，其特征在于：所述底板(1)底部的兩側均固定連接有支腿(14)，所述支腿(14)的底部設置有防滑紋。
發明內容
本發明的目的在于提供一種適應性強的農村小型生活污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種適應性強的農村小型生活污水處理裝置，包括底板，所述底板頂部的左側固定連接有過濾箱，所述過濾箱的內部活動連接有放置板，所述放置板的內部活動連接有卡塊，所述卡塊的底部固定連接有過濾板，所述過濾板的底部延伸至過濾箱的內部，所述卡塊的兩側均設置有固定機構，所述過濾箱的右側通過管道連通有水泵，所述水泵的底部與底板的頂部固定連接，所述水泵的頂部通過管道連通有攪拌箱，所述攪拌箱的底部與底板的頂部固定連接，所述攪拌箱的內部設置有攪拌機構。
作為本發明進一步的方案：所述固定機構包括卡板、移動板、固定柱、擋板、彈簧和拉板，所述卡板的一側與卡塊的內部活動連接，所述卡板的另一側與移動板固定連接，所述移動板的頂部和底部均與放置板的內部活動連接，所述移動板的另一側與固定柱固定連接，所述固定柱的表面與擋板的內部活動連接，所述擋板的一側與放置板的內部固定連接，所述固定柱的表面與彈簧的內部活動連接，所述彈簧的兩側分別移動板和擋板固定連接，所述固定柱的另一端延伸至放置板的外部并與拉板固定連接。
作為本發明再進一步的方案：所述攪拌機構包括機箱、電機、攪拌桿和攪拌葉，所述機箱的底部與攪拌箱的頂部固定連接，所述機箱的內部與電機固定連接，所述電機轉軸的底端與攪拌桿固定連接，所述攪拌桿的底端依次貫穿機箱和攪拌箱并延伸至攪拌箱的內部，所述攪拌桿的兩側均與攪拌葉固定連接。
作為本發明再進一步的方案：所述放置板的兩側均固定連接有連接板，所述連接板的內部通過螺栓與過濾箱固定連接。
作為本發明再進一步的方案：所述過濾箱的左側連通有進水管，所述進水管的左、端連通有進水口。
作為本發明再進一步的方案：所述攪拌箱的頂部連通有進料管，所述進料管的徑向剖面形狀為圓形。
作為本發明再進一步的方案：所述放置板的頂部固定連接有把手，所述把手的表面設置有防滑紋。
作為本發明再進一步的方案：所述底板底部的兩側均固定連接有支腿，所述支腿的底部設置有防滑紋。
與現有技術相比，本發明的有益效果是：
1、本發明，通過設置固定機構，能夠?qū)^濾板進行固定及拆卸，通過設置攪拌機構，能夠?qū)ξ鬯M(jìn)行攪拌，使污水處理裝置過濾效果好，且濾網便于拆卸，清洗簡單，在長時間使用中不會對濾網造成堵塞，從而提高過濾效果，有利于人們的使用。
2、本發明，拉動拉板帶動固定柱移動，固定柱帶動移動板移動，移動板帶動彈簧和卡板同時移動，能夠?qū)▔K進行固定，啟動電機帶動攪拌桿轉動，攪拌桿帶動攪拌葉轉動，能夠?qū)ξ鬯M(jìn)行攪拌，將連接板安裝在放置板的兩側，當連接板與過濾箱的頂部接觸時，通過螺栓將連接板進行固定，將進水管安裝在過濾箱的一側，能夠使污水進入過濾箱的內部，將絮凝劑投入進料管內部，通過進料管能夠使絮凝劑進入到攪拌箱的內部，握住把手帶動放置板移動，能夠使過濾板進行抽出，將支腿安裝在底板的底部，能夠?qū)Φ装暹M(jìn)行支撐。
（發明人：華慶榮）
