公布日：2023.04.18
申請日：2023.01.04
分類號：C02F7/00(2006.01)I;C02F3/02(2023.01)I;C02F1/00(2023.01)I;C02F1/40(2023.01)I
摘要
本發明公開了河道污水處理設備，包括底板，所述底板的兩側均固定連接有圍擋，所述圍擋的內部安裝有曝氣風機，所述曝氣風機與兩個圍擋之間共同安裝有擴散組件，單個所述圍擋的頂部固定連接有支架，所述支架的安裝端固定連接有水位傳感器，兩個所述圍擋的外壁共同安裝有升降組件，所述升降組件的頂部安裝有網鏈輸送機，所述網鏈輸送機的一側外壁固定連接有斜板，所述網鏈輸送機的頂部遠離斜板的一側固定連接有擋網。本發明中，將底板與圍擋置于河道中，通過設置的曝氣風機與擴散組件的配合，可以增加河道內水體氧氣含量，從而增加水體中好氧微生物的活路，從而使水體中的污染物質減少，從而改善河流水質,降低氨氮的含量。
權利要求書

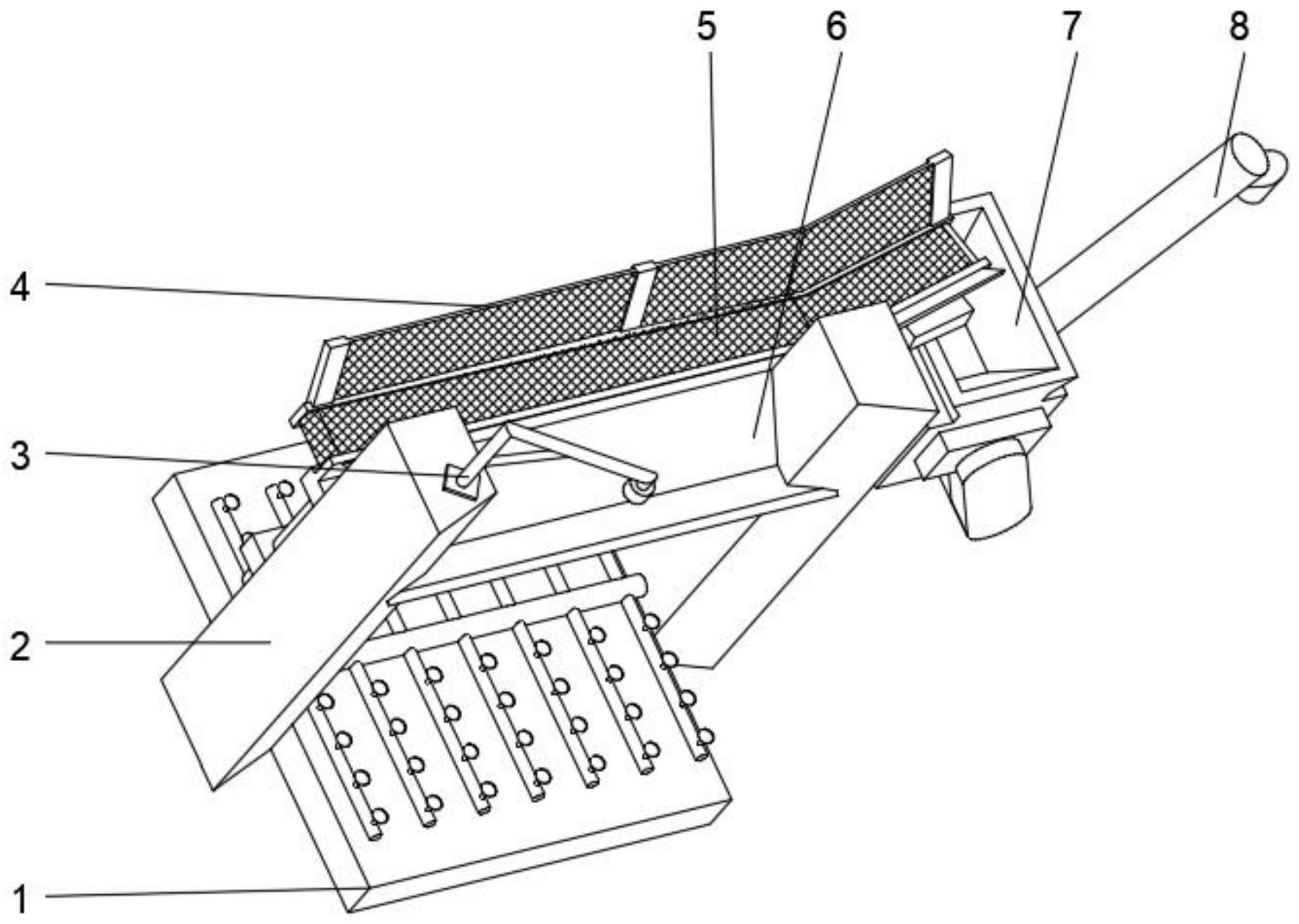

1.河道污水處理設備，包括底板(1)，其特征在于：所述底板(1)的兩側均固定連接有圍擋(2)，所述圍擋(2)的內部安裝有曝氣風機(10)，所述曝氣風機(10)與兩個圍擋(2)之間共同安裝有擴散組件，單個所述圍擋(2)的頂部固定連接有支架(3)，所述支架(3)的安裝端固定連接有水位傳感器(9)，兩個所述圍擋(2)的外壁共同安裝有升降組件，所述升降組件的頂部安裝有網鏈輸送機(5)，所述網鏈輸送機(5)的一側外壁固定連接有斜板(6)，所述網鏈輸送機(5)的頂部遠離斜板(6)的一側固定連接有擋網(4)，所述網鏈輸送機(5)的末端設有粉碎機(7)，所述粉碎機(7)的出料端固定貫通有提升機(8)，所述提升機(8)底部固定連接有圓殼(28)，所述圓殼(28)與粉碎機(7)之間共同固定連接有連接殼(32)，所述圓殼(28)的內部固定連接有驅動電機(25)，所述驅動電機(25)的驅動軸與提升機(8)的輸入軸之間共同固定連接有連接軸(23)，且連接軸(23)與粉碎機(7)之間共同安裝有傳動組件。
2.根據權利要求1所述的河道污水處理設備，其特征在于：所述擴散組件包括主管(15)，且主管(15)與兩個圍擋(2)之間固定連接，所述主管(15)的進氣端與曝氣風機(10)之間共同固定連接有連接管(11)，所述主管(15)的外壁均勻固定貫通有多個支管(13)，多個所述支管(13)的外壁均固定貫通有多個曝氣頭(12)。
3.根據權利要求1所述的河道污水處理設備，其特征在于：所述升降組件包括橫座(22)，且橫座(22)與網鏈輸送機(5)之間固定連接，所述橫座(22)內部固定連接有雙軸電機(18)，所述雙軸電機(18)的兩個輸出軸均固定連接有轉軸(17)，且轉軸(17)與橫座(22)之間轉動連接，兩個所述轉軸(17)的外表面均固定套設有第一蝸桿(19)，兩個所述第一蝸桿(19)的外表面均嚙合連接有第一蝸輪(16)，兩個所述第一蝸輪(16)的中心處均固定連接有絲桿(21)，且絲桿(21)與橫座(22)之間轉動連接，兩個所述絲桿(21)的外表面均螺紋連接有固定座(20)，且固定座(20)與相鄰圍擋(2)之間固定連接。
4.根據權利要求3所述的河道污水處理設備，其特征在于：所述橫座(22)的內部對稱固定連接有兩個支撐座，且支撐座與相鄰轉軸(17)之間轉動連接。
5.根據權利要求1所述的河道污水處理設備，其特征在于：所述傳動組件包括第二蝸桿(24)，且第二蝸桿(24)固定套設在連接軸(23)的外表面，所述第二蝸桿(24)的外表面嚙合連接有第二蝸輪(26)，所述第二蝸輪(26)的中心處固定連接有轉桿(27)，且轉桿(27)貫穿圓殼(28)延伸至連接殼(32)的內部并與圓殼(28)之間轉動連接。
6.根據權利要求5所述的河道污水處理設備，其特征在于：所述轉桿(27)的外表面固定套設有大帶輪(33)，所述大帶輪(33)的外表面套設有皮帶(31)，所述皮帶(31)的內壁貼合設有小帶輪(29)，所述小帶輪(29)與粉碎機(7)的輸入軸之間共同固定連接有固定軸(30)。
7.根據權利要求1所述的河道污水處理設備，其特征在于：所述網鏈輸送機(5)的底部固定連接有與輸送網相匹配的刮板(14)。
8.根據權利要求1所述的河道污水處理設備，其特征在于：所述水位傳感器(9)的型號選用為WL700。
9.根據權利要求1所述的河道污水處理設備，其特征在于：位于曝氣風機(10)的一側所述圍擋(2)的外表面開設有風孔。
發明內容
針對現有技術的不足，本發明提供了河道污水處理設備，解決了現有需要將河道內污水抽至專門的處理設備中，對于一些污染降低的河來說處理成本大的問題。
為了實現上述目的，本發明采用了如下技術方案：河道污水處理設備，包括底板，所述底板的兩側均固定連接有圍擋，所述圍擋的內部安裝有曝氣風機，所述曝氣風機與兩個圍擋之間共同安裝有擴散組件，單個所述圍擋的頂部固定連接有支架，所述支架的安裝端固定連接有水位傳感器，兩個所述圍擋的外壁共同安裝有升降組件，所述升降組件的頂部安裝有網鏈輸送機，所述網鏈輸送機的一側外壁固定連接有斜板，所述網鏈輸送機的頂部遠離斜板的一側固定連接有擋網，所述網鏈輸送機的末端設有粉碎機，所述粉碎機的出料端固定貫通有提升機，所述提升機底部固定連接有圓殼，所述圓殼與粉碎機之間共同固定連接有連接殼，所述圓殼的內部固定連接有驅動電機，所述驅動電機的驅動軸與提升機的輸入軸之間共同固定連接有連接軸，且連接軸與粉碎機之間共同安裝有傳動組件。
作為上述技術方案的進一步描述：
所述擴散組件包括主管，且主管與兩個圍擋之間固定連接，所述主管的進氣端與曝氣風機之間共同固定連接有連接管，所述主管的外壁均勻固定貫通有多個支管，多個所述支管的外壁均固定貫通有多個曝氣頭，曝氣風機將壓縮空氣輸送至連接管內，然后通過主管輸送至支管的內部，最后通過曝氣頭曝出，從而增加河道水體氧氣含量。
作為上述技術方案的進一步描述：
所述升降組件包括橫座，且橫座與網鏈輸送機之間固定連接，所述橫座內部固定連接有雙軸電機，所述雙軸電機的兩個輸出軸均固定連接有轉軸，且轉軸與橫座之間轉動連接，兩個所述轉軸的外表面均固定套設有第一蝸桿，兩個所述第一蝸桿的外表面均嚙合連接有第一蝸輪，兩個所述第一蝸輪的中心處均固定連接有絲桿，且絲桿與橫座之間轉動連接，兩個所述絲桿的外表面均螺紋連接有固定座，且固定座與相鄰圍擋之間固定連接，便于調整網鏈輸送機的高度。
作為上述技術方案的進一步描述：
所述橫座的內部對稱固定連接有兩個支撐座，且支撐座與相鄰轉軸之間轉動連接，具有支撐輔助的作用，避免轉軸過長導致形變。
作為上述技術方案的進一步描述：
所述傳動組件包括第二蝸桿，且第二蝸桿固定套設在連接軸的外表面，所述第二蝸桿的外表面嚙合連接有第二蝸輪，所述第二蝸輪的中心處固定連接有轉桿，且轉桿貫穿圓殼延伸至連接殼的內部并與圓殼之間轉動連接，有利于驅動電機動能的傳輸。
作為上述技術方案的進一步描述：
所述轉桿的外表面固定套設有大帶輪，所述大帶輪的外表面套設有皮帶，所述皮帶的內壁貼合設有小帶輪，所述小帶輪與粉碎機的輸入軸之間共同固定連接有固定軸，皮帶可以選用V帶，V帶傳動的摩擦力大，因此可以傳遞較大功率。
作為上述技術方案的進一步描述：
所述網鏈輸送機的底部固定連接有與輸送網相匹配的刮板，可以刮除粘附在網鏈輸送機輸送網上的垃圾，避免垃圾再次進入河道水體內。
作為上述技術方案的進一步描述：
所述水位傳感器的型號選用為WL700，水位傳感器可以監測河道水面高度變化。
作為上述技術方案的進一步描述：
位于曝氣風機的一側所述圍擋的外表面開設有風孔，有利于外部空氣進入到圍擋內，從而便于曝氣風機運行使用。
本發明具有如下有益效果：
1、將底板與圍擋置于河道中，通過設置的曝氣風機與擴散組件的配合，可以增加河道內水體氧氣含量，從而增加水體中好氧微生物的活路，從而使水體中的污染物質減少，從而改善河流水質,降低氨氮的含量；
2、通過設置的網鏈輸送機、擋網、粉碎機、傳動組件、驅動電機和提升機，可以將河道水面垃圾進行清理粉碎，便于處理，提高河道水面清潔度；
3、通過設置的水位傳感器和升降組件，可以根據河道水面高度改變網鏈輸送機的高度，增加整體使用范圍。
（發明人：談長穩;談滿君）
