公布日：2023.06.23
申請日：2023.03.09
分類號：C10L9/08(2006.01)I;C02F11/10(2006.01)I;C02F11/08(2006.01)I;B09B3/40(2022.01)I
摘要
本發明公開了一種高含水有機固廢水熱炭化連續式生產系統，屬于有機固廢處理技術領域，包括加熱油爐、反應釜、預熱設備、冷卻設備和固液分離設備，有機固廢在預熱設備預熱后進入反應釜水熱炭化，形成生物炭漿進入冷卻設備降溫后經固液分離設備分離得到生物炭；加熱油爐內的導熱油通過導熱油泵進入反應釜的反應釜導熱油套管，反應釜導熱油套管內的導熱油經預熱段導熱油管對預熱設備內的高含水有機固廢進行預熱；再進入冷卻段導熱油管吸收生物炭漿的熱量后返回加熱油爐。將導熱油路形成閉環循環回路，預熱有機固廢提高反應釜的反應效率，縮短停留時間；導熱油與生物炭漿熱交換后返回加熱油爐能夠節省電耗；余熱回收率高、反應釜利用率、生產能力高。
權利要求書
1.一種高含水有機固廢水熱炭化連續式生產系統，其特征在于：包括加熱油爐、反應釜、預熱設備、冷卻設備和固液分離設備，所述預熱設備的出料口與反應釜進口相連，所述反應釜的出料口與冷卻設備的進口相連，所述冷卻設備的出料口與固液分離設備的進口相連，所述固液分離設備用于分離出生物炭漿中的生物炭；所述加熱油爐內的導熱油通過導熱油泵與反應釜外壁上的反應釜導熱油套管連通，所述反應釜導熱油套管內的導熱油通過導熱油管與預熱設備外壁上的預熱段導熱油管相連，預熱設備內的有機固廢與導熱油進行熱交換；所述預熱段導熱油管通過導熱油管與冷卻設備外壁上的冷卻段導熱油管相連，冷卻設備內的生物炭漿與導熱油進行熱交換，所述冷卻段導熱油管通過導熱油管返回加熱油爐。
2.根據權利要求1所述的高含水有機固廢水熱炭化連續式生產系統，其特征在于：所述預熱設備的進料口通過增壓泵與有機固廢緩存?zhèn)}相連。
3.根據權利要求1所述的高含水有機固廢水熱炭化連續式生產系統，其特征在于：所述反應釜包括臥式罐體和攪拌機構，所述攪拌機構包括電機及水平放置的攪拌軸，所述電機設置于罐體的外側、且與攪拌軸的端部相連，所述攪拌軸上間隔設有若干個徑向布置的攪拌葉。
4.根據權利要求1所述的高含水有機固廢水熱炭化連續式生產系統，其特征在于：所述生物炭漿冷卻系統的出料口通過泄壓出料泵與生物炭漿儲存?zhèn)}相連，所述生物炭漿在生物炭漿儲存?zhèn)}內冷卻至室溫；所述生物炭漿儲存?zhèn)}的出料口與固液分離設備的進料口相連，所述固液分離設備的固體出口與生物炭儲存?zhèn)}相連。
5.根據權利要求1所述的高含水有機固廢水熱炭化連續式生產系統，其特征在于：所述加熱油爐、反應釜導熱油套管、預熱段導熱油管、冷卻段導熱油管及加熱油爐依次通過導熱油管依次連接為閉環的導熱油循環回路，導熱油的傳輸過程如下：(1)導熱油在加熱油爐中加熱；(2)加熱后的導熱油通過導熱油泵輸送至反應釜導熱油套管內，維持反應釜內的反應溫度；(3)經過反應釜后，導熱油進入預熱設備的預熱段導熱油管，有機固廢在預熱設備的內管傳輸由低溫升至高溫并進入反應釜，導熱油在預熱設備外部預熱段導熱油管內傳輸逆向由高溫降至低溫；(4)導熱油再進入冷卻設備的冷卻段導熱油管中，從反應釜排出的生物炭漿在冷卻設備的內管傳輸由高溫降至低溫，導熱油在冷卻段導熱油管逆向傳輸，由低溫升至高溫；(5)導熱油從冷卻設備輸出后進入加熱油爐加熱循環使用，生物炭漿經過導熱油冷卻回收熱量后，再進一步在生物炭漿儲存?zhèn)}內冷卻至室溫后，經固液分離設備脫水干化處理后外運處置。
6.根據權利要求5所述的高含水有機固廢水熱炭化連續式生產系統，其特征在于：在步驟(1)中，熱油爐內的導熱油加熱溫度為180-230℃。
7.根據權利要求5所述的高含水有機固廢水熱炭化連續式生產系統，其特征在于：在步驟(2)中，所述反應釜內反應物料的反應溫度為160-210℃，反應物料停留時間為0.5-3h。
8.根據權利要求5所述的高含水有機固廢水熱炭化連續式生產系統，其特征在于：在步驟(3)中，所述預熱設備中導熱油輸入溫度為180-230℃，導熱油輸出溫度為60-100℃，有機固廢輸入溫度是20-40℃，輸出溫度是160-210℃，有機固廢停留時間為0.5-2h。
9.根據權利要求5所述的高含水有機固廢水熱炭化連續式生產系統，其特征在于：在步驟(4)中，所述冷卻設備中導熱油輸入溫度為60-100℃，導熱油輸出溫度為140-190℃，生物炭漿輸入溫度是160-210℃，輸出溫度是80-120℃，生物炭漿停留時間為0.5-2h。
10.根據權利要求1-9任一項所述的高含水有機固廢水熱炭化連續式生產系統，其特征在于：所述高含水有機固廢為脫水污泥、植物秸稈或畜禽糞污。
發明內容
本發明的目的是提供一種高含水有機固廢水熱炭化連續式生產系統，旨在解決現有連續水熱炭化生產中反應釜的加熱系統和余熱回收系統分開，存在工藝及控制復雜、反應釜的反應效率及利用率較低的技術問題。
為解決上述技術問題，本發明所采取的技術方案是：

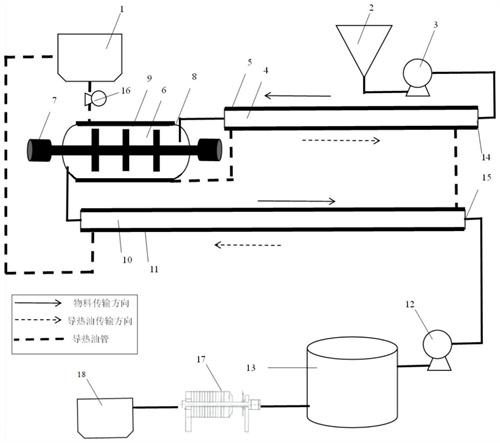

一種高含水有機固廢水熱炭化連續式生產系統，包括加熱油爐、反應釜、預熱設備、冷卻設備和固液分離設備，所述預熱設備的出料口與反應釜進口相連，所述反應釜的出料口與冷卻設備的進口相連，所述冷卻設備的出料口與固液分離設備的進口相連，所述固液分離設備用于分離出生物炭漿中的生物炭；所述加熱油爐內的導熱油通過導熱油泵與反應釜外壁上的反應釜導熱油套管連通，所述反應釜導熱油套管內的導熱油通過導熱油管與預熱設備外壁上的預熱段導熱油管相連，預熱設備內的有機固廢與導熱油進行熱交換；所述預熱段導熱油管通過導熱油管與冷卻設備外壁上的冷卻段導熱油管相連，冷卻設備內的生物炭漿與導熱油進行熱交換，所述冷卻段導熱油管通過導熱油管返回加熱油爐。
優選的，所述預熱設備的進料口通過增壓泵與有機固廢緩存?zhèn)}相連。
優選的，所述反應釜包括臥式罐體和攪拌機構，所述攪拌機構包括電機及水平放置的攪拌軸，所述電機設置于罐體的外側、且與攪拌軸的端部相連，所述攪拌軸上間隔設有若干個徑向布置的攪拌葉。
優選的，所述生物炭漿冷卻系統的出料口通過泄壓出料泵與生物炭漿儲存?zhèn)}相連，所述生物炭漿在生物炭漿儲存?zhèn)}內冷卻至室溫；所述生物炭漿儲存?zhèn)}的出料口與固液分離設備的進料口相連，所述固液分離設備的固體出口與生物炭儲存?zhèn)}相連。
優選的，所述加熱油爐、反應釜導熱油套管、預熱段導熱油管、冷卻段導熱油管及加熱油爐依次通過導熱油管依次連接為閉環的導熱油循環回路，導熱油的傳輸過程如下：
(1)導熱油在加熱油爐中加熱；
(2)加熱后的導熱油通過導熱油泵輸送至反應釜導熱油套管內，維持反應釜內的反應溫度；
(3)經過反應釜后，導熱油進入預熱設備的預熱段導熱油管，有機固廢在預熱設備的內管傳輸由低溫升至高溫并進入反應釜，導熱油在預熱設備外部預熱段導熱油管內傳輸逆向由高溫降至低溫；
(4)導熱油再進入冷卻設備的冷卻段導熱油管中，從反應釜排出的生物炭漿在冷卻設備的內管傳輸由高溫降至低溫，導熱油在冷卻段導熱油管逆向傳輸，由低溫升至高溫；
(5)導熱油從冷卻設備輸出后進入加熱油爐加熱循環使用，生物炭漿經過導熱油冷卻回收熱量后，再進一步在生物炭漿儲存?zhèn)}內通過內裝的冷凝水盤管冷卻至室溫后，經固液分離設備脫水干化處理后外運處置。
優選的，在步驟(1)中，熱油爐內的導熱油加熱溫度為180-230℃。
優選的，在步驟(2)中，所述反應釜內反應物料的反應溫度為160-210℃，反應物料停留時間為0.5-3h。
優選的，在步驟(3)中，所述預熱設備中導熱油輸入溫度為180-230℃，導熱油輸出溫度為60-100℃，有機固廢輸入溫度是20-40℃，輸出溫度是160-210℃，有機固廢停留時間為0.5-2h。
優選的，在步驟(4)中，所述冷卻設備中導熱油輸入溫度為60-100℃，導熱油輸出溫度為140-190℃，生物炭漿輸入溫度是160-210℃，輸出溫度是80-120℃，生物炭漿停留時間為0.5-2h。
優選的，所述高含水有機固廢為脫水污泥、植物秸稈或畜禽糞污。
采用上述技術方案所產生的有益效果在于：與現有技術相比，本發明通過將反應釜、預熱設備和冷卻設備的導熱油路依次連通，與加熱油爐形成一個閉環循環回路，導熱油通過導熱油泵控制，保證有機固廢經導熱油預熱后進入反應釜的溫度能夠達到水熱炭化反應溫度，提高反應釜的反應效率，縮短停留時間；導熱油與有機固廢進行熱交換后溫度降低，在冷卻設備又吸收生物炭漿內的熱量，再返回加熱油爐能夠節省電耗；導熱油與生物炭漿進行熱交換后降低了生物炭漿的溫度，加速了生物炭漿的冷卻速度，進而提高生產處理能力。
（發明人：高衛民;程寒飛;張哲;張彪;冉景;朱巧紅;徐馳;李傳松;周業劍;張鐳）
