公布日：2023.03.14
申請日：2022.12.30
分類號：C02F3/30(2023.01)I;C02F101/30(2006.01)N
摘要
本發明涉及污水處理技術領域，特別是涉及一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，包括生物接觸氧化池，生物接觸氧化池一側設有缺氧沉淀池，缺氧沉淀池和生物接觸氧化池頂部互相連通，生物接觸氧化池內部設有有機物處理組件，缺氧沉淀池頂部設有沉淀組件，缺氧沉淀池底部設有回流組件。本發明可以達到將缺氧池反硝化生成的堿度補充至生物接觸氧化池的目的。
權利要求書

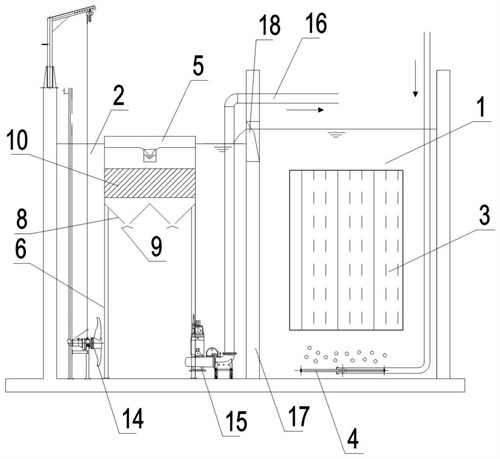

1.一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，其特征在于：包括生物接觸氧化池(1)，所述生物接觸氧化池(1)一側設有缺氧沉淀池(2)，所述缺氧沉淀池(2)和所述生物接觸氧化池(1)頂部互相連通，所述生物接觸氧化池(1)內部設有有機物處理組件，所述缺氧沉淀池(2)頂部設有沉淀組件，所述缺氧沉淀池(2)底部設有回流組件，所述回流組件與所述生物接觸氧化池(1)連通。
2.根據權利要求1所述一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，其特征在于：所述回流組件包括回流泵(15)，所述回流泵(15)底部與所述缺氧沉淀池(2)底部固接，所述回流泵(15)出水端連通有回流管(16)，所述回流管(16)與所述生物接觸氧化池(1)連通。
3.根據權利要求2所述一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，其特征在于：所述缺氧沉淀池(2)底部側壁固接有推流攪拌器(14)，所述推流攪拌器(14)與所述回流泵(15)互相遠離。
4.根據權利要求1所述一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，其特征在于：所述沉淀組件包括沉淀外殼(5)，所述沉淀外殼(5)與所述缺氧沉淀池(2)固接，所述沉淀外殼(5)頂部和底部相連通，所述沉淀外殼(5)底部設有進水部，所述沉淀外殼(5)中部固接有斜管填料(10)，所述沉淀外殼(5)頂部設有集水部。
5.根據權利要求4所述一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，其特征在于：所述進水部包括V型沉泥斗(8)，所述V型沉泥斗(8)頂部與所述沉淀外殼(5)固接且連通，所述V型沉泥斗(8)下方設有擋板(9)，所述擋板(9)與所述V型沉泥斗(8)底部之間設有空隙，所述擋板(9)與所述V型沉泥斗(8)側壁固接。
6.根據權利要求4所述一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，其特征在于：所述集水部包括排水槽(11)，所述排水槽(11)固接于所述沉淀外殼(5)頂部側壁，所述排水槽(11)側壁可拆卸連接有出水口(12)，所述出水口(12)遠離所述排水槽(11)一側可拆卸連接有集水渠(13)。
7.根據權利要求1所述一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，其特征在于：所述有機物處理組件包括填料(3)和曝氣器(4)，所述填料(3)固接于所述生物接觸氧化池(1)內部，所述曝氣器(4)位于所述填料(3)下方。
8.根據權利要求1所述一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，其特征在于：所述生物接觸氧化池(1)和所述缺氧沉淀池(2)之間設有隔板(17)，所述隔板(17)將所述生物接觸氧化池(1)和所述缺氧沉淀池(2)分隔開，所述隔板(17)頂部開設有過孔(18)。
9.根據權利要求4所述一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，其特征在于：所述沉淀外殼(5)底部通過若干豎向設置的支腿(6)與所述生物接觸氧化池(1)底部固接。
10.根據權利要求4所述一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，其特征在于：所述沉淀外殼(5)頂部固接有橫梁支撐(7)，所述橫梁支撐(7)吊裝于所述生物接觸氧化池(1)頂部。
發明內容
本發明的目的是提供一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，以解決上述問題，達到將缺氧池反硝化生成的堿度補充至生物接觸氧化池的目的。
為實現上述目的，本發明提供了如下方案：一種生物接觸氧化池與缺氧沉淀池相結合的污水處理裝置，包括生物接觸氧化池，所述生物接觸氧化池一側設有缺氧沉淀池，所述缺氧沉淀池和所述生物接觸氧化池頂部互相連通，所述生物接觸氧化池內部設有有機物處理組件，所述缺氧沉淀池頂部設有沉淀組件，所述缺氧沉淀池底部設有回流組件，所述回流組件與所述生物接觸氧化池連通。
優選的，所述回流組件包括回流泵，所述回流泵底部與所述缺氧沉淀池底部固接，所述回流泵出水端連通有回流管，所述回流管與所述生物接觸氧化池連通。
優選的，所述缺氧沉淀池底部側壁固接有推流攪拌器，所述推流攪拌器與所述回流泵互相遠離。
優選的，所述沉淀組件包括沉淀外殼，所述沉淀外殼與所述缺氧沉淀池固接，所述沉淀外殼頂部和底部相連通，所述沉淀外殼底部設有進水部，所述沉淀外殼中部固接有斜管填料，所述沉淀外殼頂部設有集水部。
優選的，所述進水部包括V型沉泥斗，所述V型沉泥斗頂部與所述沉淀外殼固接且連通，所述V型沉泥斗下方設有擋板，所述擋板與所述V型沉泥斗底部之間設有空隙，所述擋板與所述V型沉泥斗側壁固接。
優選的，所述集水部包括排水槽，所述排水槽固接于所述沉淀外殼頂部側壁，所述排水槽側壁可拆卸連接有出水口，所述出水口遠離所述排水槽一側可拆卸連接有集水渠。
優選的，所述有機物處理組件包括填料和曝氣器，所述填料固接于所述生物接觸氧化池內部，所述曝氣器位于所述填料下方。
優選的，所述生物接觸氧化池和所述缺氧沉淀池之間設有隔板，所述隔板將所述生物接觸氧化池和所述缺氧沉淀池分隔開，所述隔板頂部開設有過孔。
優選的，所述沉淀外殼底部通過若干豎向設置的支腿與所述生物接觸氧化池底部固接。
優選的，所述沉淀外殼頂部固接有橫梁支撐，所述橫梁支撐吊裝于所述生物接觸氧化池頂部。
本發明具有如下技術效果：
(1)生物接觸氧化池和缺氧沉淀池合并設置，在缺氧沉淀池內置沉淀組件，實現缺氧反硝化和沉淀功能于一體，節省占地面積，維持缺氧沉淀池較高的污泥濃度，有利于提升反硝化效率。
(2)污泥回流，提高生物接觸氧化池懸浮污泥濃度，為生物接觸氧化池內填料接種，維持生物膜的量，增強生物接觸氧化池對有機物的去除效果。
(3)污泥回流同時起到回收堿度的作用污泥回流，可以解決生物接觸氧化池堿度不足的問題。
（發明人：張鴻濤;陳兆林;王凱軍;李天增;李艷萍;何世琪;韓志偉）
