公布日：2023.11.14
申請日：2023.10.11
分類號：C02F1/72(2023.01)I;C02F1/32(2023.01)I
摘要
本發明涉及污水處理技術領域，公開了一種紫外催化高級氧化污水處理設備，包括殼體，殼體具有進水端和出水端，在進水端的邊緣設置有進水孔，在出水端設置有出水孔，葉輪座設置于進水端，燈座設置于出水端，葉輪可轉動的安裝在葉輪座上，同時，葉輪能夠在葉輪座上滑動，葉輪遠離進水端的一側安裝有中心對稱的兩根投注管，葉輪座和葉輪內部設置有聯通殼體外部和投注管的氧化物投注流道，還設置有校正機構，校正機構用于將葉輪定位至至少一個固定位置，以使投注管穿過清洗盤，本設備既可以實現紫外光催化設備和過氧化氫投加設備的集成，又可以保證過氧化氫投加過程中與流體的充分混合，同時不影響燈管清洗機構的正常移動。
權利要求書
1.一種紫外催化高級氧化污水處理設備，其特征在于，包括：殼體、葉輪座、燈座、葉輪、投注管、紫外線燈管、清洗盤、電機、螺桿；所述殼體具有進水端和出水端，在進水端的邊緣設置有進水孔，在出水端設置有出水孔；所述葉輪座設置于進水端，所述燈座設置于出水端；所述葉輪可轉動的安裝在葉輪座上，同時，葉輪能夠在葉輪座上滑動；葉輪遠離進水端的一側安裝有中心對稱的兩根投注管，葉輪座和葉輪內部設置有聯通殼體外部和投注管的氧化物投注流道；還設置有校正機構，所述校正機構用于將葉輪定位至至少一個固定位置，以使投注管穿過清洗盤；葉輪包括設置于輪體周側的葉片，葉片正對進水孔的位置；燈座上固定安裝有中心對稱的6根紫外線燈管，紫外線燈管和投注管在殼體內部位置徑向上相互錯開；此外，在燈座的中心位置還安裝有螺桿，電機安裝于殼體出水端的外部同時電機與螺桿連接，清洗盤設置于螺桿上且在清洗盤中央設置有與螺桿嚙合的螺母；葉輪座包括依次連接的法蘭座、軸段以及限位環，其中，法蘭座的直徑大于軸段，軸段的直徑大于限位環；葉輪還包括滑環，輪體的內圈通過軸承安裝有滑環，滑環滑動套設在葉輪座的軸段上，滑環的內徑與軸段的外徑匹配且形成可相對滑動的間隙配合，輪體內圈直徑大于軸段的外徑但是小于限位環的外徑；且輪體具有朝向法蘭座的端面一以及朝向限位環的端面二，所述滑環安裝在輪體內圈靠近端面一的一側；同時，輪體內圈具有與軸段緊鄰并形成具有間隙的注液閥段；滑環以及法蘭座之間設置有復位彈簧，復位彈簧套設在軸段上，并且復位彈簧一端固定于法蘭座，另一端固定于滑環，復位彈簧始終具有將葉輪移動至法蘭座一側的拉力；當流體從進水孔流入后，流體直接沖刷使葉輪旋轉滑動至端面二與限位環接觸的位置二；當停止從進水孔注入流體后，葉輪受到復位彈簧的復位拉力滑動至端面一與法蘭座接觸的位置一；所述氧化物投注流道包括在輪體內部中心對稱的設置兩條聯通投注管的葉輪流道，每條葉輪流道包括徑向段和軸向段兩部分，徑向段的入口R位于輪體的內圈的注液閥段上，徑向段的末端連通軸向段，軸向段的末端設置于輪體的端面二上并且與投注管安裝位置聯通；所述氧化物投注流道還包括在葉輪座內部中心對稱設置的聯通殼體外側和軸段表面的葉輪座流道；葉輪座流道包括一條軸向段和十二條徑向段，其中葉輪座流道的軸向段一端穿過法蘭座和部分軸段聯通至殼體的外部，另一端與十二條徑向段聯通，所述十二條徑向段設置于軸段內部且位于同一截面位置，十二條徑向段一端聯通軸向段的末端，另一端位于軸段的表面，且十二條徑向段中心對稱設置；葉輪座流道在軸段表面形成十二個同一截面位置的且中心對稱的出口C；輪體內圈的注液閥段上還設置有密封圈一和密封圈二；密封圈一設置于入口R和密封圈二之間，密封圈二設置于輪體的內圈靠近端面二的位置，密封圈二和密封圈一之間的距離大于入口R的直徑，密封圈一和密封圈二的高度等于輪體與軸段之間的間隙距離；當葉輪位于位置二時，出口C與輪體上的入口R對接聯通；當葉輪位于位置一時，出口C位于密封圈一和密封圈二之間；所述校正機構包括電磁鐵組、固定磁體、清水箱、控制器、流體切換閥、氧化物通斷閥；其中電磁鐵組包括12個獨立控制通斷的電磁鐵，12個電磁鐵中心對稱的均布在法蘭座緊貼葉輪的端面上，同時在輪體的端面一上中心對稱的設置有兩個固定磁體，固定磁體的位置與端面二上投注管的位置對應且與電磁鐵組的徑向位置對應；在殼體外部還設置有用于供給過氧化氫氧化物溶液的流路，所述流路與葉輪座流道聯通，并且所述流路上設置有氧化物通斷閥對氧化物的供給進行通斷。
2.如權利要求1所述的紫外催化高級氧化污水處理設備，其特征在于：清水箱、控制器、流體切換閥、氧化物通斷閥設置于殼體外部；其中，清水箱連通至進水孔，清水箱內容納有固定體積的清水，并且清水箱自帶泵送機構，在進水孔處設置有流體切換閥，通過流體切換閥選擇是待處理流體通入殼體或是清水箱內的清水通入殼體；控制器與清水箱的泵送機構、流體切換閥、氧化物通斷閥、電磁鐵組、電機控制連接。
3.如權利要求2所述的紫外催化高級氧化污水處理設備，其特征在于：需要進行紫外線燈管和投注管清洗時，停止注入污染物流體，控制器控制電磁鐵組的十二個電磁鐵全部通電，隨后控制器控制清水箱的泵送機構對殼體內部泵送固定體積的清水，使投注管停留至所述至少一個固定位置；在清洗盤上設置有投注管清洗孔和燈管清洗孔；所述投注管清洗孔的位置與投注管的所述至少一個固定位置對應。
發明內容
本發明的目的在于提供一種紫外催化高級氧化污水處理設備，以解決現有技術中的技術問題。
本發明為實現上述目的，采用以下技術方案：

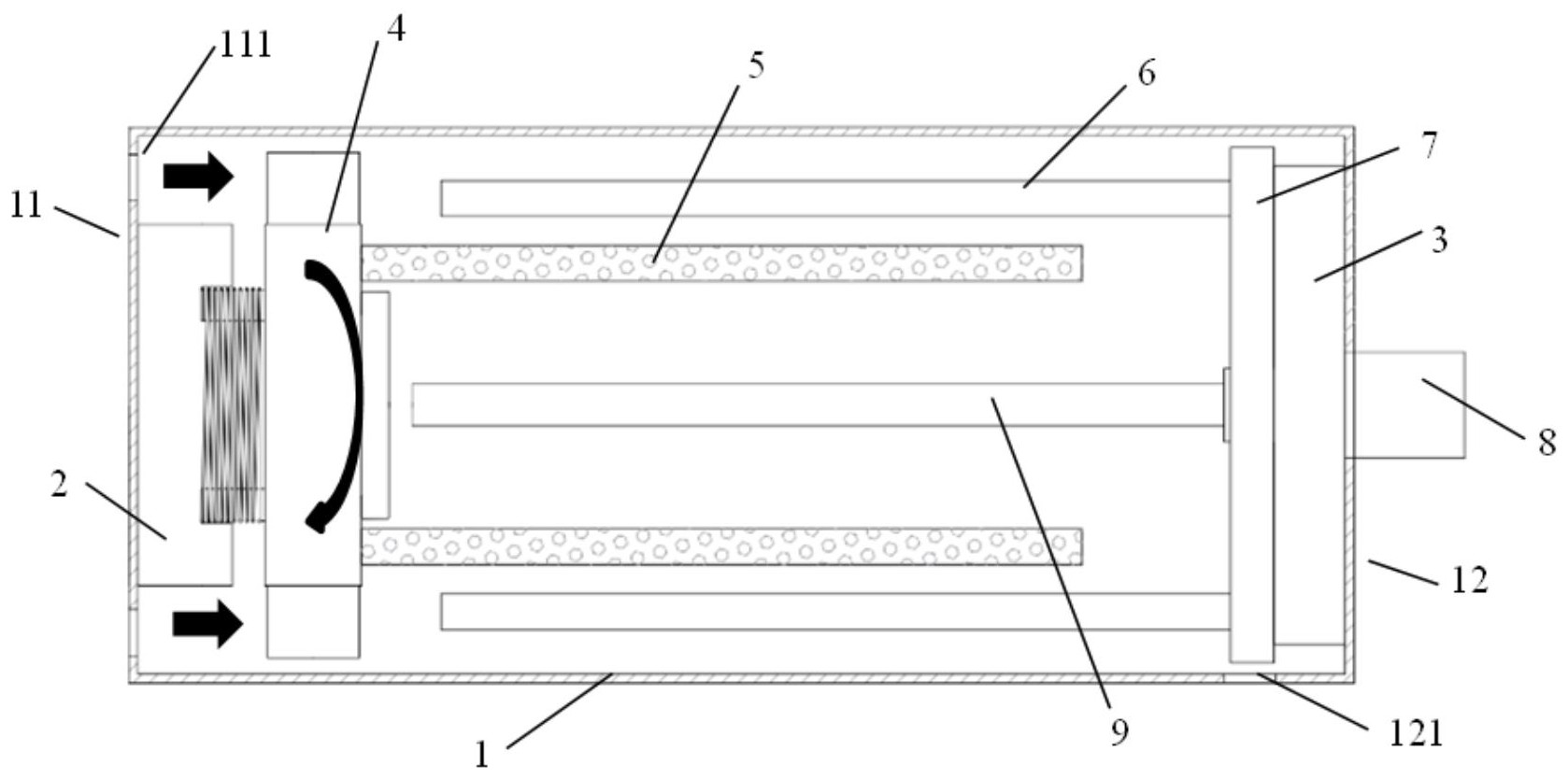

一種紫外催化高級氧化污水處理設備，包括：殼體、葉輪座、燈座、葉輪、投注管、紫外線燈管、清洗盤、電機、螺桿；所述殼體具有進水端和出水端，在進水端的邊緣設置有進水孔，在出水端設置有出水孔；
所述葉輪座設置于進水端，所述燈座設置于出水端；所述葉輪可轉動的安裝在葉輪座上，同時，葉輪能夠在葉輪座上滑動；
葉輪遠離進水端的一側安裝有中心對稱的兩根投注管，葉輪座和葉輪內部設置有聯通殼體外部和投注管的氧化物投注流道；
還設置有校正機構，所述校正機構用于將葉輪定位至至少一個固定位置，以使投注管穿過清洗盤。
優選的，葉輪包括設置于輪體周側的葉片，葉片正對進水孔的位置；燈座上固定安裝有中心對稱的6根紫外線燈管，紫外線燈管和投注管在殼體內部位置徑向上相互錯開；此外，在燈座的中心位置還安裝有螺桿，電機安裝于殼體出水端的外部同時電機與螺桿連接，清洗盤設置于螺桿上且在清洗盤中央設置有與螺桿嚙合的螺母。
優選的，葉輪座包括依次連接的法蘭座、軸段以及限位環，其中，法蘭座的直徑大于軸段，軸段的直徑大于限位環；葉輪還包括滑環，輪體的內圈通過軸承安裝有滑環，滑環滑動套設在葉輪座的軸段上，滑環的內徑與軸段的外徑匹配且形成可相對滑動的間隙配合，輪體內圈直徑大于軸段的外徑但是小于限位環的外徑；且輪體具有朝向法蘭座的端面一以及朝向限位環的端面二，所述滑環安裝在輪體內圈靠近端面一的一側；同時，輪體內圈具有與軸段緊鄰并形成具有間隙的注液閥段。
優選的，滑環以及法蘭座之間設置有復位彈簧，復位彈簧套設在軸段上，并且復位彈簧一端固定于法蘭座，另一端固定于滑環，復位彈簧始終具有將葉輪移動至法蘭座一側的拉力；當流體從進水孔流入后，流體直接沖刷使葉輪旋轉滑動至端面二與限位環接觸的位置二；當停止從進水孔注入流體后，葉輪受到復位彈簧的復位拉力滑動至端面一與法蘭座接觸的位置一。
優選的，所述氧化物投注流道包括在輪體內部中心對稱的設置兩條聯通投注管的葉輪流道，每條葉輪流道包括徑向段和軸向段兩部分，徑向段的入口R位于輪體的內圈的注液閥段上，徑向段的末端連通軸向段，軸向段的末端設置于輪體的端面二上并且與投注管安裝位置聯通。
優選的，所述氧化物投注流道還包括在葉輪座內部中心對稱設置的聯通殼體外側和軸段表面的葉輪座流道；葉輪座流道包括一條軸向段和十二條徑向段，其中葉輪座流道的軸向段一端穿過法蘭座和部分軸段聯通至殼體的外部，另一端與十二條徑向段聯通，所述十二條徑向段設置于軸段內部且位于同一截面位置，十二條徑向段一端聯通軸向段的末端，另一端位于軸段的表面，且十二條徑向段中心對稱設置；葉輪座流道在軸段表面形成十二個同一截面位置的且中心對稱的出口C。
優選的，輪體內圈的注液閥段上還設置有密封圈一和密封圈二；密封圈一設置于入口R和密封圈二之間，密封圈二設置于輪體的內圈靠近端面二的位置，密封圈二和密封圈一之間的距離大于入口R的直徑，密封圈一和密封圈二的高度等于輪體與軸段之間的間隙距離；當葉輪位于位置二時，出口C與輪體上的入口R對接聯通；當葉輪位于位置一時，出口C位于密封圈一和密封圈二之間。
優選的，所述校正機構包括電磁鐵組、固定磁體、清水箱、控制器、流體切換閥、氧化物通斷閥；其中電磁鐵組包括12個獨立控制通斷的電磁鐵，12個電磁鐵中心對稱的均布在法蘭座緊貼葉輪的端面上，同時在輪體的端面一上中心對稱的設置有兩個固定磁體，固定磁體的位置與端面二上投注管的位置對應且與電磁鐵組的徑向位置對應。
優選的，清水箱、控制器、流體切換閥、氧化物通斷閥設置于殼體外部；其中，清水箱連通至進水孔，清水箱內容納有固定體積的清水，并且清水箱自帶泵送機構，在進水孔處設置有流體切換閥，通過流體切換閥選擇是待處理流體通入殼體或是清水箱內的清水通入殼體；在殼體外部還設置有用于供給過氧化氫氧化物溶液的流路，該流路與葉輪座流道聯通，并且該流路上設置有氧化物通斷閥對氧化物的供給進行通斷；控制器與清水箱的泵送機構、流體切換閥、氧化物通斷閥、電磁鐵組、電機控制連接。
優選的，需要進行紫外線燈管和投注管清洗時，停止注入污染物流體，控制器控制電磁鐵組的十二個電磁鐵全部通電，隨后控制器控制清水箱的泵送機構對殼體內部泵送固定體積的清水，使投注管停留至所述至少一個固定位置；在清洗盤上設置有投注管清洗孔和燈管清洗孔；所述投注管清洗孔的位置與投注管的所述至少一個固定位置對應。
本發明的有益效果是：
1、注入污水處理裝置殼體的流體可以沖刷內部的葉輪進行轉動，在流體驅動葉輪轉動的過程中，過氧化氫等氧化物溶液也不斷通過葉輪座流道被注入，過氧化氫氧化物溶液從葉輪座流道經出口C進入到葉輪和軸段之間的間隙，隨后從該間隙經入口R進入葉輪流道，隨后經投注管注入殼體內部區域；投注管沿管身軸線方向設置有若干孔隙方便過氧化氫氧化物溶液的投注，由于葉輪的轉動，可以使投注管同步在殼體內部轉動，使過氧化氫氧化物與注入殼體內的流體充分混合，提高紫外催化高級氧化的效能；
2、校正機構中設置的清洗箱和電磁鐵組，通過清洗箱對葉輪的沖刷使得葉輪輕微轉動后被電磁鐵組吸引至固定位置，使隨機停留的投注管轉動至固定的位置，方便清洗盤對投注管的清洗；
3、葉輪在葉輪座上的滑動轉動結構以及葉輪與葉輪座上的氧化物流道及其出入口位置、密封圈位置，使得葉輪在兩個不同位置對應氧化物供應的通斷，保證了在停止注入污水后自動的斷開氧化物的注入。
（發明人：王磊;趙佰紅;張業靜）
