公布日：2023.11.14

申請日：2023.09.15

分類號：C02F3/28(2023.01)I;C02F1/00(2023.01)I

摘要

本發明公開了一種用于污水處理的厭氧反應器，涉及污水處理技術領域。該用于污水處理的厭氧反應器，包括厭氧反應裝置，所述厭氧反應裝置的頂部固定連接有反應控制裝置，所述厭氧反應裝置的左側固定連接有連接口，所述連接口的左端固定連接有清理裝置。該用于污水處理的厭氧反應器，通過橫板擊打到海綿倉中的污水時，橫板的擊打進一步加速了污水的分散，而且污水在被擊打后沖擊到海綿倉內壁，利用了污水沖擊力度的增大，加速了污水從海綿倉滲透，兩個交錯過程中起到了對堆積絨毛分散的效果，而且清理刷跟隨的旋轉對海綿倉內壁上的絨毛清理的效果，減少了海綿倉內堵塞，確保了海綿倉的過濾效率。

權利要求書

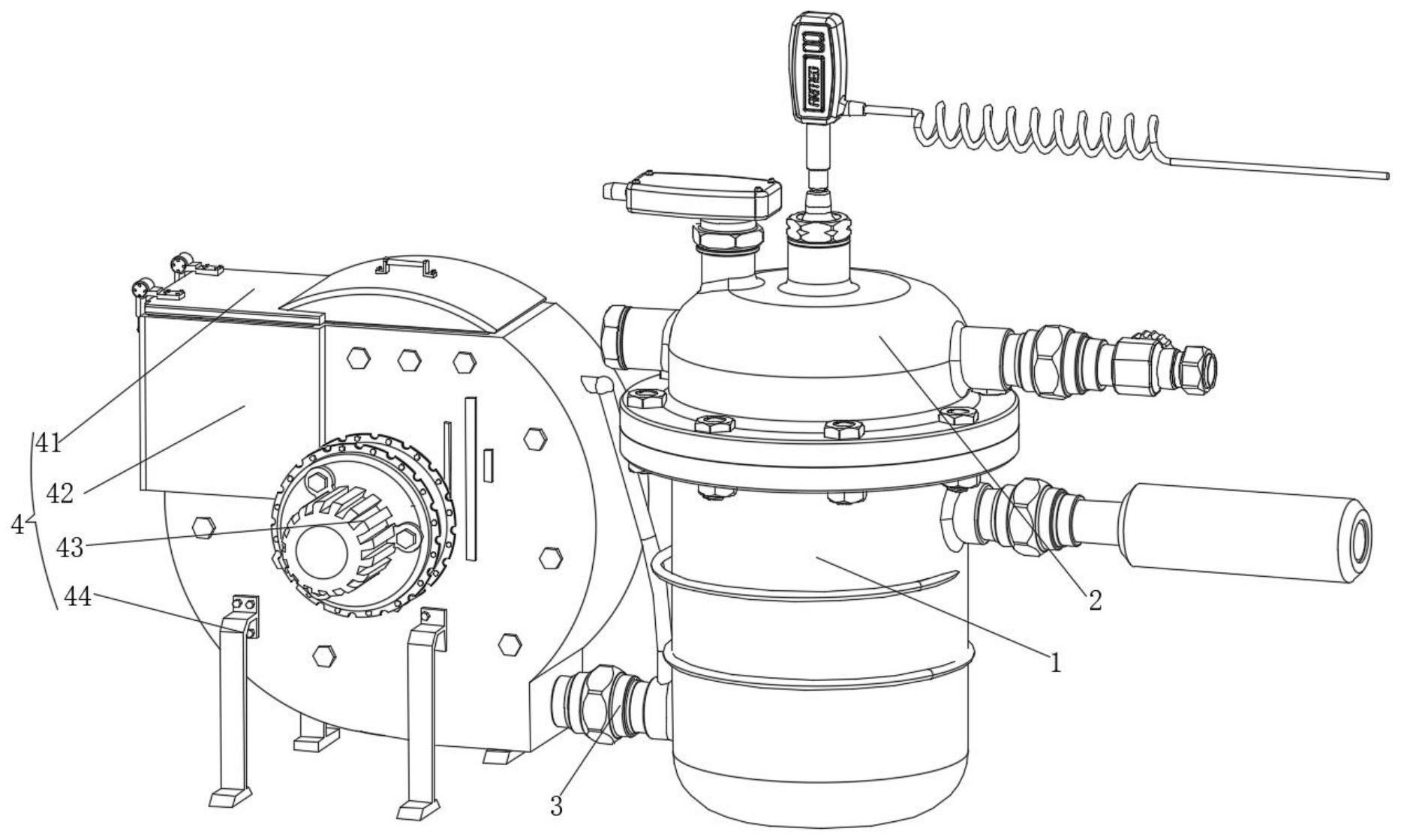

1.一種用于污水處理的厭氧反應器，包括厭氧反應裝置(1)，其特征在于：所述厭氧反應裝置(1)的頂部固定連接有反應控制裝置(2)，所述厭氧反應裝置(1)的左側固定連接有連接口(3)，所述連接口(3)的左端固定連接有清理裝置(4)；所述清理裝置(4)包括：處理倉(42)，所述處理倉(42)為圓形結構，所述處理倉(42)固定連接在連接口(3)的左端，所述處理倉(42)用于經過污水；過濾裝置(45)，所述過濾裝置(45)為圓形結構，所述過濾裝置(45)固定連接在處理倉(42)的內壁，所述過濾裝置(45)對污水進行過濾；頂蓋(41)，所述頂蓋(41)為矩形結構，所述頂蓋(41)鉸接在處理倉(42)的頂部，所述頂蓋(41)封閉在處理倉(42)的頂部。

2.根據權利要求1所述的一種用于污水處理的厭氧反應器，其特征在于：所述處理倉(42)的底部固定連接有支腿(44)，所述處理倉(42)的正面固定連接有電機(43)。

3.根據權利要求1所述的一種用于污水處理的厭氧反應器，其特征在于：所述過濾裝置(45)包括第二軸承(458)，所述處理倉(42)的前后位置均固定連接有第二軸承(458)，兩個第二軸承(458)的內壁轉動連接有傳動齒輪(454)，且傳動齒輪(454)的兩端位置均固定連接有橫板(456)，且兩個橫板(456)為反向設置，所述橫板(456)的末端均固定連接有弧形板(452)，所述弧形板(452)的外壁固定連接有清理刷(451)，所述弧形板(452)和橫板(456)之間固定連接有第一彈簧(453)。

4.根據權利要求3所述的一種用于污水處理的厭氧反應器，其特征在于：所述處理倉(42)的內壁還固定連接有海綿倉(455)，所述海綿倉(455)內壁與傳動齒輪(454)之間轉動連接有第一軸承(457)。

5.根據權利要求1所述的一種用于污水處理的厭氧反應器，其特征在于：所述海綿倉(455)的外壁固定連接有分散裝置(46)，所述分散裝置(46)包括進污口(462)，所述進污口(462)插接在海綿倉(455)的外壁，所述海綿倉(455)內壁位于進污口(462)的位置開設有排水口(463)，所述排水口(463)的內壁固定連接有第二彈簧(461)，所述第二彈簧(461)的底部固定連接有錐形板(464)。

6.根據權利要求1所述的一種用于污水處理的厭氧反應器，其特征在于：所述海綿倉(455)的內底部固定連接有噴水裝置(47)，所述噴水裝置(47)包括擠壓倉(475)，所述擠壓倉(475)開設在海綿倉(455)的底部，所述擠壓倉(475)的內底部固定連接有第三彈簧(474)，所述第三彈簧(474)的頂部固定連接有擠壓板(471)，所述擠壓倉(475)內壁遠離擠壓板(471)的頂部固定連接有圓板(472)，所述圓板(472)的外壁開設有噴水口(473)。

7.根據權利要求1所述的一種用于污水處理的厭氧反應器，其特征在于：所述海綿倉(455)的內頂部固定連接有分離裝置(48)，所述分離裝置(48)包括出泥口(482)，所述出泥口(482)開設在海綿倉(455)的內壁，所述海綿倉(455)內壁位于出泥口(482)的位置固定連接有過濾網(483)，所述海綿倉(455)內壁位于過濾網(483)的位置固定連接有清理刺(481)，所述清理刺(481)與過濾網(483)活動接觸，所述出泥口(482)的外壁插接有管道，管道的另一端連接在厭氧反應裝置(1)的外壁。

8.根據權利要求3所述的一種用于污水處理的厭氧反應器，其特征在于：所述傳動齒輪(454)的內壁開設有孔，所述傳動齒輪(454)右端的孔內固定連接有第二扇葉(414)，所述傳動齒輪(454)左端的孔內固定連接有第一扇葉(49)，所述傳動齒輪(454)左端的孔內還轉動連接有第三軸承(411)，所述第三軸承(411)的內壁固定連接有羽毛排出管(410)的一端，所述羽毛排出管(410)的另一端固定連接有存儲箱(413)，所述存儲箱(413)的頂部開設有孔，所述存儲箱(413)的孔內固定連接有海綿板(412)。

發明內容

針對現有技術的不足，本發明提供了一種用于污水處理的厭氧反應器，以解決上述背景技術中提出的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種用于污水處理的厭氧反應器，包括厭氧反應裝置，所述厭氧反應裝置的頂部固定連接有反應控制裝置，所述厭氧反應裝置的左側固定連接有連接口，所述連接口的左端固定連接有清理裝置，厭氧反應裝置為市面上現有的裝置，可以對污水進行處理，對污水起到了再次利用的效果；

所述清理裝置包括：

處理倉，所述處理倉為圓形結構，所述處理倉固定連接在連接口的左端，所述處理倉用于經過污水，處理倉為圓形的設置，可以把材料放入到處理倉進行處理，且處理倉與厭氧反應裝置之間通過連接口連接；

過濾裝置，所述過濾裝置為圓形結構，所述過濾裝置固定連接在處理倉的內壁，所述過濾裝置對污水進行過濾，過濾裝置位于處理倉中，可以對污水中的絨毛進行過濾，減少了絨毛的存在，保持污水的過濾效率；

頂蓋，所述頂蓋為矩形結構，所述頂蓋鉸接在處理倉的頂部，所述頂蓋封閉在處理倉的頂部，頂蓋與處理倉之間為鉸接，所以可以掀起頂蓋，使處理倉內部暴露出來。

優選的，所述處理倉的底部固定連接有支腿，所述處理倉的正面固定連接有電機，支腿設置在處理倉的外壁，可以放置在地面上，用于對處理倉起到了支撐的效果。

優選的，所述過濾裝置包括第二軸承，所述處理倉的前后位置均固定連接有第二軸承，兩個第二軸承的內壁轉動連接有傳動齒輪，且傳動齒輪的兩端位置均固定連接有橫板，且兩個橫板為反向設置，所述橫板的末端均固定連接有弧形板，所述弧形板的外壁固定連接有清理刷，所述弧形板和橫板之間固定連接有第一彈簧，傳動齒輪為三個錐形齒輪相互嚙合，可以起到了傳動的效果，且兩個錐齒輪之間為相反旋轉。

優選的，所述處理倉的內壁還固定連接有海綿倉，所述海綿倉內壁與傳動齒輪之間轉動連接有第一軸承，海綿倉為海綿材料的制成，可以隨污水進行過濾，而且海綿倉為圓形設置，可以放置在處理倉中。

優選的，所述分散裝置包括進污口，所述進污口插接在海綿倉的外壁，所述海綿倉內壁位于進污口的位置開設有排水口，所述排水口的內壁固定連接有第二彈簧，所述第二彈簧的底部固定連接有錐形板，錐形板為錐形的設置，可以引導污水經過錐形板時，錐形板進一步對污水進行分散。

優選的，所述噴水裝置包括擠壓倉，所述擠壓倉開設在海綿倉的底部，所述擠壓倉的內底部固定連接有第三彈簧，所述第三彈簧的頂部固定連接有擠壓板，所述擠壓倉內壁遠離擠壓板的頂部固定連接有圓板，所述圓板的外壁開設有噴水口，擠壓倉安裝在海綿倉的底部，所以海綿倉中暫時未被過濾的污水均可存儲在擠壓倉中，通過利用了橫板的擠壓，使污水可以再次噴出。

優選的，所述分離裝置包括出泥口，所述出泥口開設在海綿倉的內壁，所述海綿倉內壁位于出泥口的位置固定連接有過濾網，所述海綿倉內壁位于過濾網的位置固定連接有清理刺，所述清理刺與過濾網活動接觸，所述出泥口的外壁插接有管道，管道的另一端連接在厭氧反應裝置的外壁，通過管道和連接口的連接，分別使污水和污泥排輸?shù)絽捬醴磻?yīng)裝置中，厭氧反應裝置分別針對污水和污泥進行處理，減少了污水和污泥的混合。

優選的，所述傳動齒輪的內壁開設有孔，所述傳動齒輪右端的孔內固定連接有第二扇葉，所述傳動齒輪左端的孔內固定連接有第一扇葉，所述傳動齒輪左端的孔內還轉動連接有第三軸承，所述第三軸承的內壁固定連接有羽毛排出管的一端，所述羽毛排出管的另一端固定連接有存儲箱，所述存儲箱的頂部開設有孔，所述存儲箱的孔內固定連接有海綿板，存儲箱設置在處理倉的背面，可以對絨毛進行存儲，在工作結束后可以取出存儲箱中的絨毛。

本發明提供了一種用于污水處理的厭氧反應器。具備以下有益效果：

1、該用于污水處理的厭氧反應器，通過利用排水口的多個口的設置，所以水流在排出時可以使污水分散開來，在污水經過錐形板時，錐形板的錐形設置可以使污水再次分流，污水在分離后橫板擊打到水流上時，水流便于被擊打分散開來，分散開來的污水遍布在海綿倉的內壁，從多個位置的過濾，加速了過濾效率。

2、該用于污水處理的厭氧反應器，通過橫板擊打到海綿倉中的污水時，橫板的擊打進一步加速了污水的分散，而且污水在被擊打后沖擊到海綿倉內壁，利用了污水沖擊力度的增大，加速了污水從海綿倉滲透，兩個交錯過程中起到了對堆積絨毛分散的效果，而且清理刷跟隨的旋轉對海綿倉內壁上的絨毛清理的效果，減少了海綿倉內堵塞，確保了海綿倉的過濾效率。

3、該用于污水處理的厭氧反應器，通過排水口使污水分流出來后，橫板旋轉過程中會擊打到排水口排出的水流，會進一步的使水流分散開來，進一步增大了污水的分散開來，而且清理刷的擊打使堆積的絨毛起到了的分散的效果，減少了絨毛的堆積，便于后續絨毛的飄起。

4、該用于污水處理的厭氧反應器，通過利用橫板旋轉到底部位置時，橫板的交錯起到了對水的擠壓效果，然后第三彈簧在自身的彈性下擠壓擠壓倉中的水上升，水從噴水口中噴出，通過擠壓板的擠壓使水流噴出，減少了海綿倉的內底部污水的堆積，使污水可以從更多的位置排出，減少了污水堆積在單一位置，加速了污水的排出效率，而且利用了水流向下的沖擊力使得橫板可以再次擊打到水流上，使污水的多次被擊打，污水被分散開來。

5、該用于污水處理的厭氧反應器，通過利用橫板的旋轉過程中會起到刮下海綿倉內壁上污泥的效率，橫板的繼續旋轉下交錯過程中會擠壓污泥通過過濾網，利用了橫板交錯過程中起到了的擠壓力，加速了污泥從過濾網通過，且利用了過濾網彈性材料的設置，所以過濾網被壓扁時清理刺可以清理過濾網中的絨毛，通過利用了橫板的交錯起到了清理海綿倉內壁上污泥的效果，減少了污泥的堵塞，避免了污泥的堆積造成的過濾效果低。

6、該用于污水處理的厭氧反應器，通過利用傳動齒輪的旋轉，可以帶動第一扇葉和第二扇葉均跟隨旋轉，所以使海綿倉內的氣流朝著羽毛排出管中流動，使海綿倉內部產生了氣流的流動，氣流在流動過程中加速了絨毛上水分的蒸發，水分的減少可以使絨毛可以跟隨氣流漂浮，而且橫板旋轉過程中還會扇動氣流，配合著海綿倉內部氣流流動的引導下使絨毛被收集，絨毛的收集減少了資源的浪費。

（發明人：王亮;劉華）
