公布日：2023.04.04
申請日：2022.11.25
分類號：C02F1/04(2006.01)I;B03C3/09(2006.01)I;B01D53/50(2006.01)I;B01D53/78(2006.01)I
摘要
本發明提供一種工業廢水蒸發用煙氣脫硫裝置及其廢水處理方法，包括殼體，所述殼體的側面固定安裝有控制面板，所述殼體的內部開設有內腔，所述殼體的一側固定安裝有進水管，所述進水管與內腔相連通，所述內腔的頂部對稱開設有凹槽，所述凹槽的內側壁貫穿固定安裝有風斗，所述殼體的內部設置有傳氣機構，所述殼體的內部開設有第一腔室，所述第一腔室的內部設置有驅動機構；本發明通過電機運行，然后通過連接桿使得毛皮板進行轉動，進而使得吸塵板產生負電荷，然后煙氣依次通過風斗和連接管進行傳輸，最后到達第二腔室內部，這時吸塵板對顆�；疫M行吸附，便于后續煙氣硫物質的處理，提高了廢水處理裝置的使用效果。
權利要求書

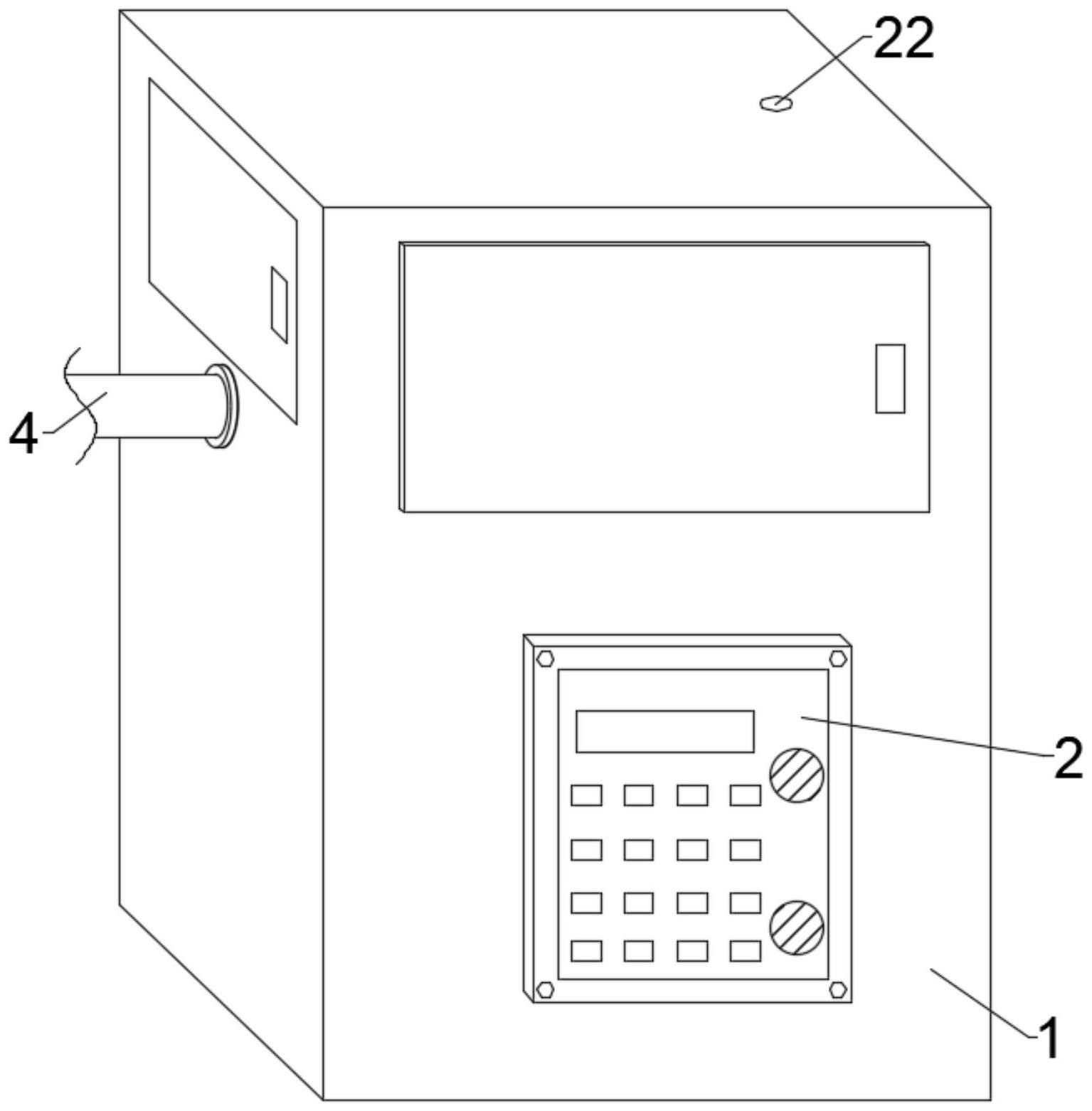

1.一種工業廢水蒸發用煙氣脫硫裝置，包括殼體(1)，其特征在于：所述殼體(1)的側面固定安裝有控制面板(2)，所述殼體(1)的內部開設有內腔(3)，所述殼體(1)的一側固定安裝有進水管(4)，所述內腔(3)的頂部對稱開設有凹槽(12)，所述凹槽(12)的內側壁貫穿固定安裝有風斗(13)，所述殼體(1)的內部設置有傳氣機構，所述殼體(1)的內部開設有第一腔室(5)，所述第一腔室(5)的內部設置有驅動機構，所述殼體(1)的內部且位于所述第一腔室(5)的上方開設有第二腔室(10)，所述第二腔室(10)的內部設置有除塵機構，所述殼體(1)的內部開設有液體腔(20)，所述液體腔(20)的頂端連通有連通管(22)，所述連通管(22)的頂端與殼體(1)的外部相連通，所述液體腔(20)的底部貫穿固定安裝有分流管(15)，所述分流管(15)分流端的外端面均套接有單向閥(16)。
2.如權利要求1所述工業廢水蒸發用煙氣脫硫裝置，其特征在于：所述傳氣機構包括固定安裝在所述殼體(1)內部的連接管(14)，所述連接管(14)的外端面與風斗(13)的頂端相連通。
3.如權利要求1所述工業廢水蒸發用煙氣脫硫裝置，其特征在于：所述驅動機構包括固定安裝在第一腔室(5)內側壁的電機(6)，所述電機(6)的輸出端固定安裝有連接桿(7)，所述連接桿(7)的頂端固定安裝有毛皮板(8)。
4.如權利要求1所述工業廢水蒸發用煙氣脫硫裝置，其特征在于：所述除塵機構包括固定安裝在所述第二腔室(10)內側壁的吸塵板(11)，所述吸塵板(11)的底部固定安裝有導板(23)，所述導板(23)的底端延伸至第一腔室(5)的內部，所述導板(23)的底部固定安裝有橡膠板(9)，所述橡膠板(9)與毛皮板(8)相靠近的一側相接觸。
5.如權利要求1所述工業廢水蒸發用煙氣脫硫裝置，其特征在于：所述殼體(1)的內部且位于所述液體腔(20)的下方開設有第三腔室(17)，所述第三腔室(17)的內部設置有傳動攪拌機構。
6.如權利要求5所述工業廢水蒸發用煙氣脫硫裝置，其特征在于：所述傳動攪拌機構包括轉動安裝在所述第三腔室(17)內側壁的旋轉桿(18)，所述旋轉桿(18)的外端面?zhèn)鲃影惭b有傳送帶(19)，所述傳送帶(19)的一端延伸至第一腔室(5)的內部，所述傳送帶(19)的內側壁與連接桿(7)的外端面?zhèn)鲃舆B接，所述旋轉桿(18)的頂端延伸至液體腔(20)的內部，所述旋轉桿(18)的頂端固定安裝有攪拌葉(21)。
7.如權利要求1所述工業廢水蒸發用煙氣脫硫裝置，其特征在于：所述內腔(3)的頂部固定安裝有壓力感應器(24)，所述殼體(1)的另一側固定安裝有報警燈(25)。
8.一種工業廢水處理方法，其特征在于：該方法適用于權利要求1-7中任意一項所述的煙氣脫硫裝置，該方法包括以下步驟，S1，首先工作人員通過進水管(4)將工業廢水進入到內腔(3)的內部，然后對內腔(3)內部進行加熱，使工業廢水蒸發產生煙氣；S2，接著通過控制面板(2)使得第一腔室(5)內部的電機(6)運行，使得吸塵板(11)產生負電荷，吸塵板(11)對顆�；疫M行吸附；同時液體腔(20)內部的攪拌葉(21)進行轉動，對液體腔(20)內部的活性炭吸附劑液體進行攪拌，使得煙氣充分與活性炭液體反應；S3，然后壓力感應器(24)受壓運行，然后通過導線將電流傳導至報警燈(25)，使得報警燈(25)產生警示，提醒工作人員對廢水處理裝置進行檢修；S4，最后脫硫的煙氣通過連通管(22)排出殼體(1)外。
發明內容
為了解決上述技術問題，本發明提供一種工業廢水蒸發用煙氣脫硫裝置及其廢水處理方法，以解決現有技術中氣體在活性炭液體中容易產生氣泡，而氣泡內的顆�；視䶮o法與活性炭液體反應，影響煙氣中硫物質的處理效果，降低了廢水處理裝置的工作效果等問題。
一種工業廢水蒸發用煙氣脫硫裝置及其廢水處理方法，包括殼體，所述殼體的側面固定安裝有控制面板，所述殼體的內部開設有內腔，所述殼體的一側固定安裝有進水管，所述進水管與內腔相連通，所述內腔的頂部對稱開設有凹槽，所述凹槽的內側壁貫穿固定安裝有風斗，所述殼體的內部設置有傳氣機構，所述殼體的內部開設有第一腔室，所述第一腔室的內部設置有驅動機構，所述殼體的內部且位于所述第一腔室的上方開設有第二腔室，所述第二腔室的內部設置有除塵機構，所述連接管的一端與第二腔室的一側相連通，所述殼體的內部開設有液體腔，液體腔的內部設置有活性炭吸附劑液體，所述液體腔的頂端連通有連通管，所述連通管的頂端與殼體的外部相連通，所述液體腔的底部貫穿固定安裝有分流管，所述分流管分流端的外端面均套接有單向閥，所述分流管的一端與第二腔室相連通。
優選的，所述傳氣機構包括固定安裝在所述殼體內部的連接管，所述連接管的外端面與風斗的頂端相連通。
優選的，所述驅動機構包括固定安裝在第一腔室內側壁的電機，所述電機的輸出端固定安裝有連接桿，所述連接桿的頂端固定安裝有毛皮板。
優選的，所述除塵機構包括固定安裝在所述第二腔室內側壁的吸塵板，所述吸塵板的底部固定安裝有導板，導板為導電板，所述導板的底端延伸至第一腔室的內部，所述導板的底部固定安裝有橡膠板，所述橡膠板與毛皮板相靠近的一側相接觸。
優選的，所述殼體的內部且位于所述液體腔的下方開設有第三腔室，所述第三腔室的內部設置有傳動攪拌機構。
優選的，所述傳動攪拌機構包括轉動安裝在所述第三腔室內側壁的旋轉桿，所述旋轉桿的外端面?zhèn)鲃影惭b有傳送帶，所述傳送帶的一端延伸至第一腔室的內部，所述傳送帶的內側壁與連接桿的外端面?zhèn)鲃舆B接，所述旋轉桿的頂端延伸至液體腔的內部，所述旋轉桿的頂端固定安裝有攪拌葉，攪拌葉的葉片為多個。
優選的，所述內腔的頂部固定安裝有壓力感應器，壓力感應器為氣壓觸發器，所述殼體的另一側固定安裝有報警燈。
一種工業廢水處理方法，包括以下步驟，
S1，首先工作人員通過進水管將工業廢水進入到內腔的內部，然后對內腔內部進行加熱，使工業廢水蒸發產生煙氣；
S2，接著通過控制面板使得第一腔室內部的電機運行，使得吸塵板產生負電荷，吸塵板對顆�；疫M行吸附；同時液體腔內部的攪拌葉進行轉動，對液體腔內部的活性炭吸附劑液體進行攪拌，使得煙氣充分與活性炭液體反應；
S3，然后壓力感應器受壓運行，然后通過導線將電流傳導至報警燈，使得報警燈產生警示，提醒工作人員對廢水處理裝置進行檢修；
S4，最后脫硫的煙氣通過連通管排出殼體外。
與現有技術相比，本發明具有如下有益效果：
1、本發明通過電機運行，然后通過連接桿使得毛皮板進行轉動，進而使得吸塵板產生負電荷，然后煙氣依次通過風斗和連接管進行傳輸，最后到達第二腔室內部，這時吸塵板對顆�；疫M行吸附，便于后續煙氣硫物質的處理，提高了廢水處理裝置的使用效果。
2、本發明通過通過連接桿轉動，然后通過傳送帶使得旋轉桿進行轉動，旋轉桿轉動使得液體腔內部的攪拌葉進行轉動，對液體腔內部的活性炭吸附劑液體進行攪拌，使得煙氣充分與活性炭液體反應，增強煙氣中硫物質的處理效果，進一步提高了廢水處理裝置的工作效果。
3、當殼體內部的蒸發氣體增多增大產生異常時，壓力感應器受壓運行，然后通過導線將電流傳導至報警燈，使得報警燈產生警示，提醒工作人員對廢水處理裝置進行檢修，提高了廢水處理裝置的實用性。
（發明人：商海悅;李海星;佟明樂;沈媛;吳嬌嬌;魏玲玲）
