公布日：2023.11.17
申請日：2023.10.11
分類號：C02F9/00(2023.01)I;C02F11/122(2019.01)I;C02F103/00(2006.01)N;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F3/02(2023.01)N;C02F101/30(2006.01)N
摘要
本發明提出了半埋式醫用污水與醫療廢棄物綜合處理系統及工藝流程，所述綜合處理系統根據醫用污水和醫療廢棄物的處理要求和工藝通過系統化設計出事故池、集水池、調節池、水解酸化池、接觸氧化池、二沉池、接觸消毒池、泵房、排放口、污泥濃縮池、控制室、鼓風機房、壓濾機房、污泥暫存區、消毒區、除臭設備間、在線監測間、消毒加藥間、污泥晾曬間和醫療垃圾暫存區等的布置位置，通過合理的布局，采用標準、化模塊化的設計施工，一體化成型，施工方便快捷，能有效降低各個設施間的管線連接距離，便于維修維護；其處理工藝流程簡單，標準統一，便于管理人員管理，能有效提高醫用污水和醫療廢棄物的處理效率，使醫用污水和醫療廢棄物處理安全有效。
權利要求書

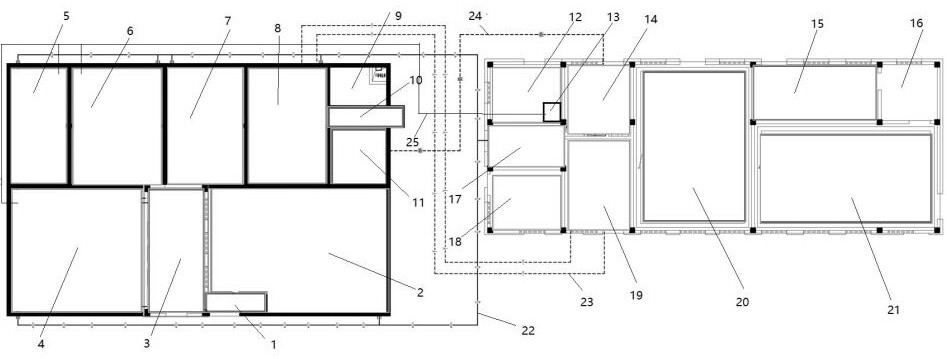

1.一種半埋式醫用污水與醫療廢棄物綜合處理系統，包括有格柵渠（1）、事故池（2）、集水池（3）、調節池（4）、水解酸化池（5）、接觸氧化池（6）、二沉池（7）、接觸消毒池（8）、泵房（9）、排放口（10）、污泥濃縮池（11）、控制室（12）、鼓風機房（13）、壓濾機房（14）、污泥暫存區（15）、消毒區（16）、除臭設備間（17）、在線監測間（18）、消毒加藥間（19）、污泥晾曬間（20）、醫療垃圾暫存區（21）、通氣管（22）、藥劑管（23）、泥漿管（24）和曝氣管（25），其特征在于：所述半埋式醫用污水與醫療廢棄物綜合處理系統模塊化設置事故池（2），所述事故池（2）進口設置格柵渠（1），所述事故池（2）左側設置集水池（3），所述集水池（3）左側設置調節池（4），所述調節池（4）上側設置水解酸化池（5），所述水解酸化池（5）右側設置接觸氧化池（6），所述接觸氧化池（6）右側設置二沉池（7），所述二沉池（7）右側設置接觸消毒池（8），所述接觸消毒池（8）右側設置泵房（9）、排放口（10）和污泥濃縮池（11），所述污泥濃縮池（11）右側設置控制室（12），所述控制室（12）內設置有鼓風機房（13），所述控制室（12）下側設置除臭設備間（17），所述除臭設備間（17）下側設置在線監測間（18），所述控制室（12）右側設置壓濾機房（14），所述壓濾機房（14）下側設置消毒加藥間（19），所述加藥消毒間（19）右側設置污泥晾曬間（20），所述污泥晾曬間（20）右側設置污泥暫存區（15）和醫療垃圾暫存區（21），所述污泥暫存區（15）右側設置消毒區（16）；所述事故池（2）、調節池（4）、水解酸化池（5）、接觸氧化池（6）、二沉池（7）和接觸消毒池（8）設置有通氣管（22）與除臭設備間（17）相連接，所述接觸消毒池（8）設置有藥劑管（23）與消毒加藥間（19）相連接，所述污泥濃縮池（11）設置有泥漿管（24）與壓濾機房（14）相連接；所述事故池（2）、集水池（3）、調節池（4）、水解酸化池（5）、接觸氧化池（6）、二沉池（7）、接觸消毒池（8）、泵房（9）和污泥濃縮池（11）之間設置有水泵和管道相同，所述調節池（4）、水解酸化池（5）和接觸氧化池（6）內設置曝氣管（24）與鼓風機房（13）相連接。
2.根據權利要求1所述的一種半埋式醫用污水與醫療廢棄物綜合處理系統，其特征在于：所述半埋式醫用污水與醫療廢棄物綜合處理系統設置有壓濾機房（14），所述壓濾機房（14）內安裝有污泥泵和污泥脫水機。
3.根據權利要求1所述的一種半埋式醫用污水與醫療廢棄物綜合處理系統，其特征在于：所述半埋式醫用污水與醫療廢棄物綜合處理系統設置有消毒加藥間（19），所述消毒加藥間（19）內設置兩組二氧化氯加藥裝置。
4.根據權利要求1-3所述的半埋式醫用污水與醫療廢棄物綜合處理系統及工藝流程，其特征在于：所述半埋式醫用污水與醫療廢棄物綜合處理系統的工藝流程為，步驟如下：步驟一、將醫院的污水管網匯集格柵渠（1）處，經格柵渠（1）處理后進入到集水池（3）內，集水池（3）的內污水泵故障需要維修時，污水則流入到事故池（2）中；步驟二、集水池（3）內的污水經污水泵提升到調節池（4）中，調節池（4）內安裝的曝氣管（25）對污水進行處理，使其水質相對穩定；步驟三、調節池（4）內的污水經污水泵提升到水解酸化池（5）內，水解酸化池（5）將污水中不溶性有機物轉化為易于生物降解的有機物，水解酸化池（5）內安裝有曝氣管（25）；步驟四、水解酸化池（5）內的污水經過處理后經管道進入到接觸氧化池（6）內，接觸氧化池（6）內安裝通氣管使空氣從底部不斷冒出，使污水內的微生物得到充分的氧氣供應，加速對有機物質的降解；步驟五、接觸氧化池（6）內降解后的污水經管道進入到二沉池（7）內，污水在二沉池（7）內沉淀澄清，二沉池（7）內設置斜管填料；步驟六、二沉池（7）內經過沉淀澄清的水經管道進入到接觸消毒池（8）內，澄清水與接觸消毒池（8）內的消毒藥水混合消毒，接觸消毒池（8）內安裝有水質在線監測儀，對水質進行實時監測；步驟七、接觸消毒池（8）內檢測合格的澄清水經排放口（10）排放到市政管網中，排放口（10）處安裝超聲波明渠流量計；步驟八、二沉池（7）內底部沉淀的污泥經污泥泵抽至污泥濃縮池（11）內，污泥濃縮池（11）進一步降低污泥的含水率，污泥濃縮池（11）內的上清液經導管引流至調節池（4）內；步驟九、污泥濃縮池（11）內濃縮的泥漿經泥漿管輸送到壓濾機房（14），壓濾機房（14）內的污泥脫水機對泥漿進行脫水處理；步驟十、壓濾機房（14）處理的后的污泥運送至污泥晾曬間（20）內進行晾曬，進一步烘干污泥內的水分；步驟十一、污泥晾曬間（20）內晾曬烘干后的污泥轉運到污泥暫存區（15）內進行儲存，便于污泥的集中轉運處理；步驟十二、對于需要分類處理的醫療垃圾則放置到醫療垃圾分類暫存區（21）內，便于集中分類處理和轉運。
發明內容
為解決上述技術問題，本發明提出了半埋式醫用污水與醫療廢棄物綜合處理系統及工藝流程，通過系統化設計出事故池、集水池、調節池、水解酸化池、接觸氧化池、二沉池、接觸消毒池、泵房、排放口、污泥濃縮池、控制室、鼓風機房、壓濾機房、污泥暫存區、消毒區、除臭設備間、在線監測間、消毒加藥間、污泥晾曬間和醫療垃圾暫存區等的布置位置，通過合理的布局，采用標準、化模塊化的設計施工，一體化成型，施工方便快捷，能有效降低各個設施間的管線連接距離，便于維修維護；其處理工藝流程簡單，標準統一，便于管理人員管理，能有效提高醫用污水和醫療廢棄物的處理效率，使醫用污水和醫療廢棄物處理安全有效。
為實現上述目的，本發明采取的技術方案是：半埋式醫用污水與醫療廢棄物綜合處理系統及工藝流程，包括有格柵渠、事故池、集水池、調節池、水解酸化池、接觸氧化池、二沉池、接觸消毒池、泵房、排放口、污泥濃縮池、控制室、鼓風機房、壓濾機房、污泥暫存區、消毒區、除臭設備間、在線監測間、消毒加藥間、污泥晾曬間、醫療垃圾暫存區、通氣管、藥劑管、泥漿管和曝氣管，其特征在于：所述半埋式醫用污水與醫療廢棄物綜合處理系統模塊化設置事故池，所述事故池進口設置格柵渠，所述事故池左側設置集水池，所述集水池左側設置調節池，所述調節池上側設置水解酸化池，所述水解酸化池右側設置接觸氧化池，所述接觸氧化池右側設置二沉池，所述二沉池右側設置接觸消毒池，所述接觸消毒池右側設置泵房、排放口和污泥濃縮池，所述污泥濃縮池右側設置控制室，所述控制室內設置有鼓風機房，所述控制室下側設置除臭設備間，所述除臭設備間下側設置在線監測間，所述控制室右側設置壓濾機房，所述壓濾機房下側設置消毒加藥間，所述加藥消毒間右側設置污泥晾曬間，所述污泥晾曬間右側設置污泥暫存區和醫療垃圾暫存區，所述污泥暫存區右側設置消毒區；所述事故池、調節池、水解酸化池、接觸氧化池、二沉池和接觸消毒池設置有通氣管與除臭設備間相連接，所述接觸消毒池設置有藥劑管與消毒加藥間相連接，所述污泥濃縮池設置有泥漿管與壓濾機房相連接；所述事故池、集水池、調節池、水解酸化池、接觸氧化池、二沉池、接觸消毒池、泵房和污泥濃縮池之間設置有水泵和管道相同，所述調節池、水解酸化池和接觸氧化池內設置曝氣管與鼓風機房相連接。
進一步的，所述半埋式醫用污水與醫療廢棄物綜合處理系統設置有壓濾機房，所述壓濾機房?jī)?nèi)安裝有污泥泵和污泥脫水機。
進一步的，所述半埋式醫用污水與醫療廢棄物綜合處理系統設置有消毒加藥間，所述消毒加藥間內設置兩組二氧化氯加藥裝置。
進一步的，所述半埋式醫用污水與醫療廢棄物綜合處理系統的工藝流程為，步驟如下：步驟一、將醫院的污水管網匯集格柵渠處，經格柵渠處理后進入到集水池內，集水池的內污水泵故障需要維修時，污水則流入到事故池中；步驟二、集水池內的污水經污水泵提升到調節池中，調節池內安裝的曝氣管對污水進行處理，使其水質相對穩定；步驟三、調節池內的污水經污水泵提升到水解酸化池內，水解酸化池將污水中不溶性有機物轉化為易于生物降解的有機物，水解酸化池內安裝有曝氣管；步驟四、水解酸化池內的污水經過處理后經管道進入到接觸氧化池內，接觸氧化池內安裝通氣管使空氣從底部不斷冒出，使污水內的微生物得到充分的氧氣供應，加速對有機物質的降解；步驟五、接觸氧化池內降解后的污水經管道進入到二沉池內，污水在二沉池內沉淀澄清，二沉池內設置斜管填料；步驟六、二沉池內經過沉淀澄清的水經管道進入到接觸消毒池內，澄清水與接觸消毒池內的消毒藥水混合消毒，接觸消毒池內安裝有水質在線監測儀，對水質進行實時監測；步驟七、接觸消毒池內檢測合格的澄清水經排放口排放到市政管網中，排放口處安裝超聲波明渠流量計；步驟八、二沉池內底部沉淀的污泥經污泥泵抽至污泥濃縮池內，污泥濃縮池進一步降低污泥的含水率，污泥濃縮池內的上清液經導管引流至調節池內；步驟九、污泥濃縮池內濃縮的泥漿經泥漿管輸送到壓濾機房，壓濾機房?jī)?nèi)的污泥脫水機對泥漿進行脫水處理；步驟十、壓濾機房處理的后的污泥運送至污泥晾曬間內進行晾曬，進一步烘干污泥內的水分；步驟十一、污泥晾曬間內晾曬烘干后的污泥轉運到污泥暫存區內進行儲存，便于污泥的集中轉運處理；步驟十二、對于需要分類處理的醫療垃圾則放置到醫療垃圾分類暫存區內，便于集中分類處理和轉運。
本發明提供半埋式醫用污水與醫療廢棄物綜合處理系統及工藝流程，通過系統化設計事故池、集水池、調節池、水解酸化池、接觸氧化池、二沉池、接觸消毒池、泵房、排放口、污泥濃縮池、控制室、鼓風機房、壓濾機房、污泥暫存區、消毒區、除臭設備間、在線監測間、消毒加藥間、污泥晾曬間和醫療垃圾暫存區等的布置位置，通過合理的布局，采用標準、化模塊化的設計施工，一體化成型，施工方便快捷，能有效降低各個設施間的管線連接距離，便于維修維護；其處理工藝流程簡單，標準統一，便于管理人員管理，能有效提高醫用污水和醫療廢棄物的處理效率，使醫用污水和醫療廢棄物處理安全有效；帶來的好處是：1、半埋式醫用污水與醫療廢棄物綜合處理系統布局合理，采用標準、化模塊化的設計施工，一體化成型，施工方便快捷；2、半埋式醫用污水與醫療廢棄物綜合處理系統與傳統布局方法相比，采用半埋式布局，極大的節省用地空間，節約用地；3、半埋式醫用污水與醫療廢棄物綜合處理系統的工藝流程簡單、自動化高、集中管理、降低人員成本；4、半埋式醫用污水與醫療廢棄物綜合處理系統及工藝流程將醫療污水處理與污泥處理、醫療廢棄物處理相結合，式污物水污物處理集中化，優化污物流線，減少環境污染。
（發明人：石龍飛;栗濤;莊道軍;葉鎮亮;景深）
