公布日：2023.04.04
申請日：2022.11.08
分類號：C02F9/00(2023.01)I;C02F1/28(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F1/72(2006.01)N;C02F1/78(2006.01)N;C02F103/10(2006.01)N
摘要
本發明關于一種低濁螢石礦生產廢水循環利用的處理系統，涉及廢水處理技術領域。包括控制系統、來水收集系統、凈化除濁系統和氧化除油系統，其中來水收集系統、凈化除濁系統、氧化除油系統依次連通，所述來水收集系統、凈化除濁系統與氧化除油系統出水處均設有在線監測裝置，在線監測裝置間斷性檢測出水水質，并反饋于控制系統。本發明抗水質沖擊能力強，具有處理效果好、控制簡單、自動化程度高、投入成本低等優點。
權利要求書

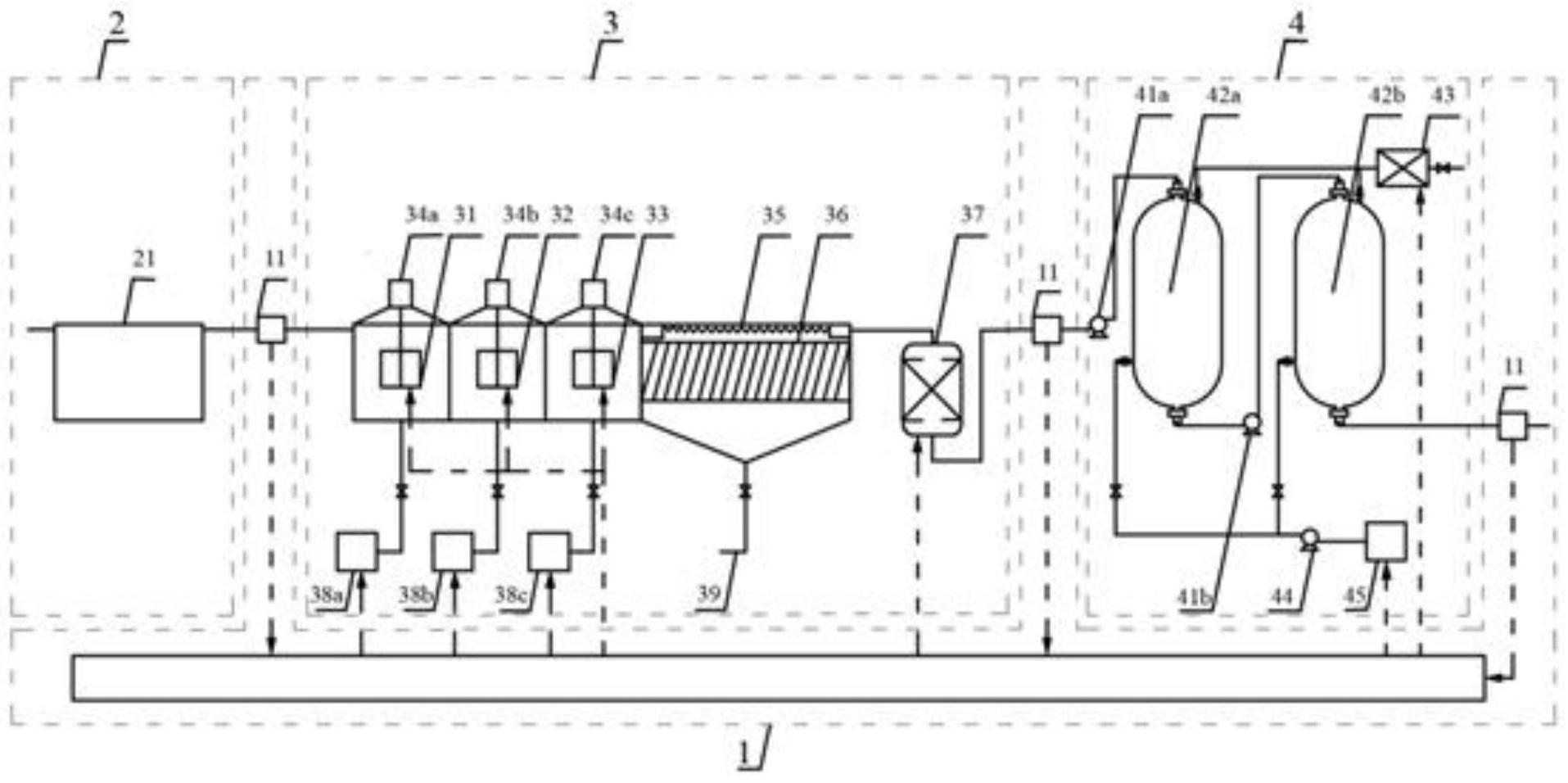

1.一種低濁螢石礦生產廢水循環利用的處理系統，其特征在于，包括：控制系統、來水收集系統、凈化除濁系統和氧化除油系統；其中，來水收集系統、凈化除濁系統、氧化除油系統依次連通，所述來水收集系統、凈化除濁系統與氧化除油系統出水處均設有在線監測裝置，在線監測裝置間斷性檢測出水水質，并反饋于控制系統。
2.如權利要求1所述的一種低濁螢石礦生產廢水循環利用的處理系統，其特征在于，所述來水收集系統包括集水池，所述集水池的來水主要來自螢石礦的生產用水。
3.如權利要求1所述的一種低濁螢石礦生產廢水循環利用的處理系統，其特征在于，所述凈化除濁系統包括吸附除油池、混凝池、助凝池、沉淀池和濾罐，所述吸附除油池、混凝池、助凝池、沉淀池和濾罐依次連通。
4.如權利要求3所述的一種低濁螢石礦生產廢水循環利用的處理系統，其特征在于，所述吸附除油池、混凝池、助凝池均設有攪拌裝置和加藥裝置，所述沉淀池內設有斜板和排泥管道，所述濾罐的濾料采用石英砂、錳砂、無煙煤中的一種或多種。
5.如權利要求4所述的一種低濁螢石礦生產廢水循環利用的處理系統，其特征在于，所述吸附除油池內投加有吸附劑，所述吸附劑采用粉碳、纖維、硅藻土中的一種或幾種，所述混凝池內投加有復配混凝劑，所述助凝池內投加助凝劑，所述助凝劑采用陰離子、陽離子中的一種。
6.如權利要求5所述的一種低濁螢石礦生產廢水循環利用的處理系統，其特征在于，所述復配混凝劑的原料組成，以重量百分數計量為：24％Al2O3、22％SiO2、16％CaO、12％Fe2O3、15％MgO2，其余為結晶水。
7.如權利要求3所述的一種低濁螢石礦生產廢水循環利用的處理系統，其特征在于，所述氧化除油系統包括一號提升泵、一號油酸氧化塔、二號提升泵、二號油酸氧化塔、尾氣破壞裝置、臭氧增壓泵和臭氧生成裝置，所述一號油酸氧化塔通過一號提升泵與所述濾罐相連通；所述二號油酸氧化塔通過二號提升泵與所述一號油酸氧化塔相連通；所述尾氣破壞裝置分別與所述一號油酸氧化塔、二號油酸氧化塔的尾氣出口相連通；所述臭氧發生裝置通過臭氧增壓泵分別與所述一號油酸氧化塔、二號油酸氧化塔相連通；所述臭氧增壓泵和臭氧生成裝置與控制系統電連接，進氣量與進水水質聯動。
8.如權利要求7所述的一種低濁螢石礦生產廢水循環利用的處理系統，其特征在于，所述一號油酸氧化塔與二號油酸氧化塔結構相同，內設有布水器、光催化填料區、臭氧進氣管和臭氧曝氣頭；所述臭氧增壓泵通過臭氧進氣管與所述臭氧曝氣頭相連通；所述布水器與油酸氧化塔進水口相連通；所述光催化填料區位于所述布水器的下方。
9.如權利要求8所述的一種低濁螢石礦生產廢水循環利用的處理系統，其特征在于，所述光催化填料區設有光催化劑，并且區域外側為透明材料，直接采用自然光，所述光催化劑是可見光光催化劑，主要成分是TiO2和SnS2。
10.如權利要求1所述的一種低濁螢石礦生產廢水循環利用的處理系統，其特征在于，出水水質包括流量、濁度、pH、COD的參數。
發明內容
本發明主要目的在于提供一種低濁螢石礦生產廢水循環利用的處理系統，抗水質沖擊能力強，具有處理效果好、控制簡單、自動化程度高、投入成本低等優點。
為達上述目的，本發明提供了一種低濁螢石礦生產廢水循環利用的處理系統，包括：控制系統、來水收集系統、凈化除濁系統和氧化除油系統，其中，
來水收集系統、凈化除濁系統、氧化除油系統依次連通，所述來水收集系統、凈化除濁系統與氧化除油系統出水處均設有在線監測裝置，在線監測裝置間斷性檢測出水水質，并反饋于控制系統。
進一步的，所述來水收集系統包括集水池，所述集水池的來水主要來自螢石礦的生產用水。
進一步的，所述凈化除濁系統包括吸附除油池、混凝池、助凝池、沉淀池和濾罐，所述吸附除油池、混凝池、助凝池、沉淀池和濾罐依次連通。
進一步的，所述吸附除油池、混凝池、助凝池均設有攪拌裝置和加藥裝置，所述沉淀池內設有斜板和排泥管道，所述濾罐的濾料采用石英砂、錳砂、無煙煤中的一種或多種。
進一步的，所述吸附除油池內投加有吸附劑，所述吸附劑采用粉碳、纖維、硅藻土中的一種或幾種，所述混凝池內投加有復配混凝劑，所述助凝池內投加助凝劑，所述助凝劑采用陰離子、陽離子中的一種。
進一步的，所述復配混凝劑的原料組成，以重量百分數計量為：24％Al2O3、22％SiO2、16％CaO、12％Fe2O3、15％MgO2，其余為結晶水。
進一步的，所述氧化除油系統包括一號提升泵、一號油酸氧化塔、二號提升泵、二號油酸氧化塔、尾氣破壞裝置、臭氧增壓泵和臭氧生成裝置，所述一號油酸氧化塔通過一號提升泵與所述濾罐相連通；所述二號油酸氧化塔通過二號提升泵與所述一號油酸氧化塔相連通；所述尾氣破壞裝置分別與所述一號油酸氧化塔、二號油酸氧化塔的尾氣出口相連通；所述臭氧發生裝置通過臭氧增壓泵分別與所述一號油酸氧化塔、二號油酸氧化塔相連通；所述臭氧增壓泵和臭氧生成裝置與控制系統電連接，進氣量與進水水質聯動。
進一步的，所述一號油酸氧化塔與二號油酸氧化塔結構相同，內設有布水器、光催化填料區、臭氧進氣管和臭氧曝氣頭；所述臭氧增壓泵通過臭氧進氣管與所述臭氧曝氣頭相連通；所述布水器與油酸氧化塔進水口相連通；所述光催化填料區位于所述布水器的下方。
進一步的，所述光催化填料區設有光催化劑，并且區域外側為透明材料，直接采用自然光，所述光催化劑是可見光光催化劑，主要成分是TiO2和SnS2。
進一步的，出水水質包括流量、濁度、pH、COD的參數。
本發明的有益效果在于：
本發明提供了一種低濁螢石礦生產廢水循環利用的處理系統，利用臭氧+活性炭吸附去除水中CODcr，復配混凝劑及PAM去除水中懸浮物，采用多級反應+高效混凝沉淀的方式，沉淀區設有污泥回流，提高了藥劑的有效利用率，降低處理成本。本發明抗水質沖擊能力強，具有處理效果好、控制簡單、自動化程度高、投入成本低等優點。
（發明人：肖艷;沈樂平;徐旭峰;高杰;徐細波;錢玉山;鄭利祥）
