公布日：2023.11.17

申請日：2023.09.15

分類號：C02F1/52(2023.01)I;B01D21/28(2006.01)I;B01D21/24(2006.01)I

摘要

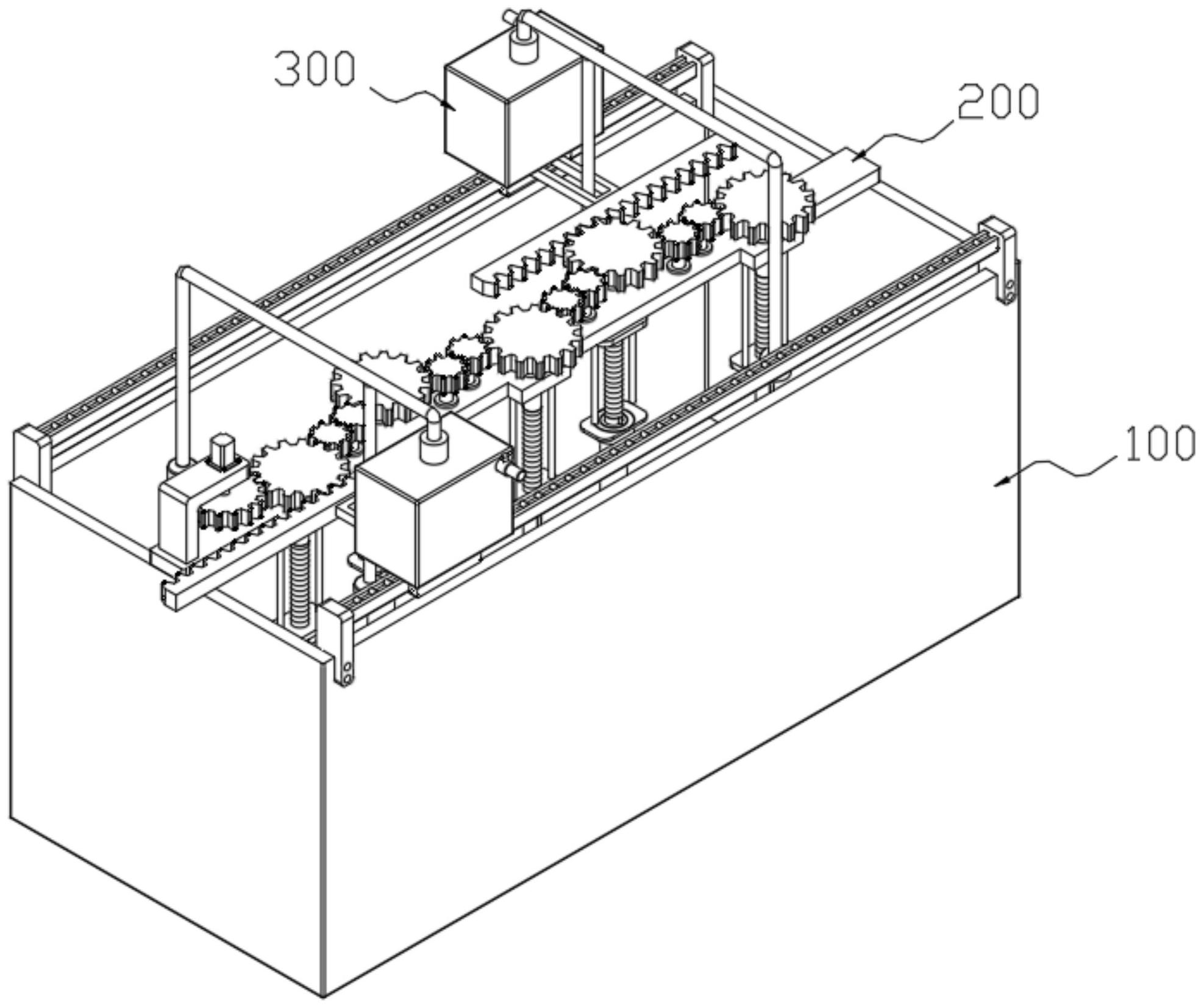

本發明公開了一種污水處理用沉淀池以及使用方法，沉淀池包括沉淀池本體、攪拌單元以及藥劑噴灑單元，所述攪拌單元位于沉淀池本體內部，且與沉淀池本體相連接，所述攪拌單元包括與沉淀池本體頂端固定連接的承重板、與承重板相連接的第一攪拌機構、第二攪拌機構、傳動機構以及驅動機構，所述第一攪拌機構通過傳動機構與第二攪拌機構相連接，所述驅動機構與所述第一攪拌機構相連接，所述藥劑噴灑單元位于沉淀池本體的前后側，所述藥劑噴灑單元與所述沉淀池本體、所述第一攪拌機構、第二攪拌機構相連接。本發明能夠使藥劑與污水快速均勻混合在一起，污水處理效果好。

權利要求書

1.一種污水處理用沉淀池，其特征在于，包括：沉淀池本體(100)；攪拌單元(200)，所述攪拌單元(200)位于沉淀池本體(100)內部，且與沉淀池本體(100)相連接，所述攪拌單元(200)包括與沉淀池本體(100)頂端固定連接的承重板(201)、與承重板(201)相連接的第一攪拌機構(202)、第二攪拌機構(203)、傳動機構(204)以及驅動機構(205)，所述第一攪拌機構(202)通過傳動機構(204)與第二攪拌機構(203)相連接，所述驅動機構(205)與所述第一攪拌機構(202)相連接；藥劑噴灑單元(300)，所述藥劑噴灑單元(300)位于沉淀池本體(100)的前后側，所述藥劑噴灑單元(300)與所述沉淀池本體(100)、所述第一攪拌機構(202)、第二攪拌機構(203)相連接。

2.如權利要求1所述的污水處理用沉淀池，其特征在于：所述第一攪拌機構(202)、所述第二攪拌機構(203)以及所述傳動機構(204)均有若干個，且所述第一攪拌機構(202)和所述第二攪拌機構(203)間隔錯位排列設置，且所述傳動機構(204)設置在相鄰的第一攪拌機構(202)和第二攪拌機構(203)之間。

3.如權利要求1所述的污水處理用沉淀池，其特征在于：所述第一攪拌機構(202)包括與承重板(201)轉動連接的第一轉動軸(202-1)、與第一轉動軸(202-1)頂端固定連接的第一從動齒輪(202-2)、與第一轉動軸(202-1)底端固定連接的第一絲桿(202-3)、與第一絲桿(202-3)底端固定連接的第一滑桿(202-4)、滑動套設在第一滑桿(202-4)外部的第一攪拌軸套(202-5)以及與第一攪拌軸套(202-5)表面固定連接的若干第一攪拌葉片(202-6)，所述第一滑桿(202-4)的表面固定連接有第一凸棱(202-10)，所述第一攪拌軸套(202-5)內壁上開設有與第一凸棱(202-10)滑動連接的第一凹槽(202-11)，所述第一攪拌葉片(202-6)呈傾斜狀安裝于第一攪拌軸套(202-5)上，所述第一從動齒輪(202-2)與所述傳動機構(204)、所述驅動機構(205)、所述藥劑噴灑單元(300)相連接；所述第一絲桿(202-3)的外部螺旋套接有第一升降板(202-7)，所述第一升降板(202-7)上滑動貫穿有第一導向桿(202-8)，所述第一導向桿(202-8)的頂端與承重板(201)的底部固定連接，所述第一升降板(202-7)的底部固定連接有第一支桿(202-9)，所述第一支桿(202-9)的底端通過第一轉動件(202-12)與第一攪拌軸套(202-5)外部上方轉動配合。

4.如權利要求1所述的污水處理用沉淀池，其特征在于：所述第二攪拌機構(203)包括與承重板(201)轉動連接的第二轉動軸(203-1)、與第二轉動軸(203-1)頂端固定連接的第二從動齒輪(203-2)、與第二轉動軸(203-1)底端固定連接的第二絲桿(203-3)、與第二絲桿(203-3)底端固定連接的第二滑桿(203-4)、滑動套設在第二滑桿(203-4)外部的第二攪拌軸套(203-5)以及與第二攪拌軸套(203-5)表面固定連接的若干第二攪拌葉片(203-6)，所述第二滑桿(203-4)的表面固定連接有第二凸棱(203-10)，所述第二攪拌軸套(203-5)內壁上開設有與第二凸棱(203-10)滑動連接的第二凹槽(203-11)，所述第二攪拌葉片(203-6)呈傾斜狀安裝于第二攪拌軸套(203-5)上，所述第二從動齒輪(203-2)與所述傳動機構(204)相連接；所述第二絲桿(203-3)的外部螺旋套接有第二升降板(203-7)，所述第二升降板(203-7)上滑動貫穿有第二導向桿(203-8)，所述第二導向桿(203-8)的頂端與承重板(201)的底部固定連接，所述第二升降板(203-7)的底部固定連接有第二支桿(203-9)，所述第二支桿(203-9)的底端通過第二轉動件(203-12)與第二攪拌軸套(203-5)外部上方轉動配合。

5.如權利要求2所述的污水處理用沉淀池，其特征在于：所述傳動機構(204)包括與承重板(201)轉動連接的第三轉動軸(204-1)和第四轉動軸(204-2)，所述第三轉動軸(204-1)和第四轉動軸(204-2)的頂端分別固定連接有第一傳動齒輪(204-3)和第二傳動齒輪(204-4)，所述第一傳動齒輪(204-3)和第二傳動齒輪(204-4)嚙合連接，且所述第一傳動齒輪(204-3)和第二傳動齒輪(204-4)分別與相鄰的第一從動齒輪(202-2)、第二從動齒輪(203-2)嚙合連接。

6.如權利要求3所述的污水處理用沉淀池，其特征在于：所述驅動機構(205)包括與承重板(201)頂部固定連接的支架(205-1)，所述支架(205-1)的頂部固定連接有驅動電機(205-2)，所述驅動電機(205-2)的輸出軸固定連接有主動齒輪(205-3)，所述主動齒輪(205-3)與第一從動齒輪(202-2)嚙合連接。

7.如權利要求3所述的污水處理用沉淀池，其特征在于：所述藥劑噴灑單元(300)包括分別與第一從動齒輪(202-2)、第二從動齒輪(203-2)嚙合連接的一對齒條(301)、與齒條(301)一側固定連接的連接桿(302)、與連接桿(302)遠離齒條(301)的一端固定連接的滑塊(303)、與滑塊(303)頂部固定連接的藥劑箱(304)、與滑塊(303)底部滑動連接的滑軌(305)以及與滑軌(305)兩端固定連接的一對安裝塊(306)，所述安裝塊(306)與沉淀池本體(100)側壁固定連接，一對所述齒條(301)交錯設置在沉淀池本體(100)的前后側；所述藥劑箱(304)上固定連通有倒置的L型輸藥管(307)，所述L型輸藥管(307)的豎管上安裝有輸藥泵(308)，所述L型輸藥管(307)的橫管底部固定連通有若干立管(309)，所述立管(309)底端固定連通有噴頭(310)。

8.如權利要求7所述的污水處理用沉淀池，其特征在于：所述滑軌(305)頂部開設有條型槽，所述條型槽內轉動安裝有若干輥輪(311)，所述輥輪(311)頂端凸出條型槽設置，所述輥輪(311)頂端與滑塊(303)底部滑動連接，且若干所述輥輪(311)呈線性陣列設置在條型槽內。

9.如權利要求1-8任一項所述的一種污水處理用沉淀池的使用方法，其特征在于，包括以下步驟：步驟一：將用于污水處理的藥劑加入兩個藥劑箱(304)內；步驟二：通過驅動電機(205-2)帶動主動齒輪(205-3)轉動，主動齒輪(205-3)帶動與其嚙合連接的第一從動齒輪(202-2)轉動，第一從動齒輪(202-2)通過第一傳動齒輪(204-3)帶動第二傳動齒輪(204-4)轉動，第二傳動齒輪(204-4)帶動與其嚙合連接的第二從動齒輪(203-2)轉動，依次類推，通過驅動電機(205-2)能夠帶動所有的第一從動齒輪(202-2)、第二傳動齒輪(204-4)轉動，第一從動齒輪(202-2)和第二傳動齒輪(204-4)轉動時，能夠分別帶動第一攪拌軸套(202-5)及其第一攪拌軸套(202-5)上的第一攪拌葉片(202-6)、第二攪拌軸套(203-5)及其第二攪拌軸套(203-5)上的第二攪拌葉片(203-6)轉動，達到藥劑與污水混合的目的；步驟三：在通過驅動電機(205-2)帶動第一攪拌葉片(202-6)和第二攪拌葉片(203-6)轉動的過程中，第一絲桿(202-3)和第二絲桿(203-3)也同步轉動，第一絲桿(202-3)和第二絲桿(203-3)上的第一升降板(202-7)和第二升降板(203-7)分別在第一導向桿(202-8)、第二導向桿(203-8)的導向與限位作用下沿著第一絲桿(202-3)和第二絲桿(203-3)上下來回移動，在第一升降板(202-7)和第二升降板(203-7)移動的過程中，通過第一支桿(202-9)、第二支桿(203-9)分別帶動第一攪拌葉片(202-6)和第二攪拌葉片(203-6)上下移動攪拌，攪拌范圍廣，另外，第一升降板(202-7)和第二升降板(203-7)的初始位置分別位于第一絲桿(202-3)偏下方位置處、第二絲桿(203-3)偏上方位置處，且第一升降板(202-7)和第二升降板(203-7)的移動方向相反，能夠增加液體碰撞概率，提高藥劑混合效果；步驟四：在通過驅動電機(205-2)帶動第一從動齒輪(202-2)、第二傳動齒輪(204-4)轉動時，兩個齒條(301)均從沉淀池本體(100)的端頭開始向中間移動，一對齒條(301)通過連接桿(302)帶動滑塊(303)同步移動，滑塊(303)帶動兩個藥劑箱(304)同時向沉淀池本體(100)內均勻噴灑藥劑，在藥劑箱(304)移動過程中，通過輸藥泵(308)將藥劑輸送到L型輸藥管(307)內，再由L型輸藥管(307)進入到若干立管(309)內，最后由若干噴頭(310)噴向沉淀池本體(100)內，噴灑范圍廣，可以加快藥劑混合效率，且提高藥劑混合效果。

發明內容

本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

鑒于上述現有一種污水處理用沉淀池以及使用方法存在的問題，提出了本發明。

為解決上述技術問題，本發明提供如下技術方案：一種污水處理用沉淀池，主要包括沉淀池本體、攪拌單元以及藥劑噴灑單元，所述攪拌單元位于沉淀池本體內部，且與沉淀池本體相連接，所述攪拌單元包括與沉淀池本體頂端固定連接的承重板、與承重板相連接的第一攪拌機構、第二攪拌機構、傳動機構以及驅動機構，所述第一攪拌機構通過傳動機構與第二攪拌機構相連接，所述驅動機構與所述第一攪拌機構相連接，所述藥劑噴灑單元位于沉淀池本體的前后側，所述藥劑噴灑單元與所述沉淀池本體、所述第一攪拌機構、第二攪拌機構相連接。

作為本發明所述污水處理用沉淀池的一種優選方案，其中：所述第一攪拌機構、所述第二攪拌機構以及所述傳動機構均有若干個，且所述第一攪拌機構和所述第二攪拌機構間隔錯位排列設置，且所述傳動機構設置在相鄰的第一攪拌機構和第二攪拌機構之間。

作為本發明所述污水處理用沉淀池的一種優選方案，其中：所述第一攪拌機構包括與承重板轉動連接的第一轉動軸、與第一轉動軸頂端固定連接的第一從動齒輪、與第一轉動軸底端固定連接的第一絲桿、與第一絲桿底端固定連接的第一滑桿、滑動套設在第一滑桿外部的第一攪拌軸套以及與第一攪拌軸套表面固定連接的若干第一攪拌葉片，所述第一滑桿的表面固定連接有第一凸棱，所述第一攪拌軸套內壁上開設有與第一凸棱滑動連接的第一凹槽，所述第一攪拌葉片呈傾斜狀安裝于第一攪拌軸套上，所述第一從動齒輪與所述傳動機構、所述驅動機構、所述藥劑噴灑單元相連接；

所述第一絲桿的外部螺旋套接有第一升降板，所述第一升降板上滑動貫穿有第一導向桿，所述第一導向桿的頂端與承重板的底部固定連接，所述第一升降板的底部固定連接有第一支桿，所述第一支桿的底端通過第一轉動件與第一攪拌軸套外部上方轉動配合。

作為本發明所述污水處理用沉淀池的一種優選方案，其中：所述第二攪拌機構包括與承重板轉動連接的第二轉動軸、與第二轉動軸頂端固定連接的第二從動齒輪、與第二轉動軸底端固定連接的第二絲桿、與第二絲桿底端固定連接的第二滑桿、滑動套設在第二滑桿外部的第二攪拌軸套以及與第二攪拌軸套表面固定連接的若干第二攪拌葉片，所述第二滑桿的表面固定連接有第二凸棱，所述第二攪拌軸套內壁上開設有與第二凸棱滑動連接的第二凹槽，所述第二攪拌葉片呈傾斜狀安裝于第二攪拌軸套上，所述第二從動齒輪與所述傳動機構相連接；

所述第二絲桿的外部螺旋套接有第二升降板，所述第二升降板上滑動貫穿有第二導向桿，所述第二導向桿的頂端與承重板的底部固定連接，所述第二升降板的底部固定連接有第二支桿，所述第二支桿的底端通過第二轉動件與第二攪拌軸套外部上方轉動配合。

作為本發明所述污水處理用沉淀池的一種優選方案，其中：所述傳動機構包括與承重板轉動連接的第三轉動軸和第四轉動軸，所述第三轉動軸和第四轉動軸的頂端分別固定連接有第一傳動齒輪和第二傳動齒輪，所述第一傳動齒輪和第二傳動齒輪嚙合連接，且所述第一傳動齒輪和第二傳動齒輪分別與相鄰的第一從動齒輪、第二從動齒輪嚙合連接。

作為本發明所述污水處理用沉淀池的一種優選方案，其中：所述驅動機構包括與承重板頂部固定連接的支架，所述支架的頂部固定連接有驅動電機，所述驅動電機的輸出軸固定連接有主動齒輪，所述主動齒輪與第一從動齒輪嚙合連接。

作為本發明所述污水處理用沉淀池的一種優選方案，其中：所述藥劑噴灑單元包括分別與第一從動齒輪、第二從動齒輪嚙合連接的一對齒條、與齒條一側固定連接的連接桿、與連接桿遠離齒條的一端固定連接的滑塊、與滑塊頂部固定連接的藥劑箱、與滑塊底部滑動連接的滑軌以及與滑軌兩端固定連接的一對安裝塊，所述安裝塊與沉淀池本體側壁固定連接，一對所述齒條交錯設置在沉淀池本體的前后側；

所述藥劑箱上固定連通有倒置的L型輸藥管，所述L型輸藥管的豎管上安裝有輸藥泵，所述L型輸藥管的橫管底部固定連通有若干立管，所述立管底端固定連通有噴頭。

作為本發明所述污水處理用沉淀池的一種優選方案，其中：所述滑軌頂部開設有條型槽，所述條型槽內轉動安裝有若干輥輪，所述輥輪頂端凸出條型槽設置，所述輥輪頂端與滑塊底部滑動連接，且若干所述輥輪呈線性陣列設置在條型槽內。

如上所述一種污水處理用沉淀池的使用方法，包括以下步驟：

步驟一：將用于污水處理的藥劑加入兩個藥劑箱內；

步驟二：通過驅動電機帶動主動齒輪轉動，主動齒輪帶動與其嚙合連接的第一從動齒輪轉動，第一從動齒輪通過第一傳動齒輪帶動第二傳動齒輪轉動，第二傳動齒輪帶動與其嚙合連接的第二從動齒輪轉動，依次類推，通過驅動電機能夠帶動所有的第一從動齒輪、第二傳動齒輪轉動，第一從動齒輪和第二傳動齒輪轉動時，能夠分別帶動第一攪拌軸套及其第一攪拌軸套上的第一攪拌葉片、第二攪拌軸套及其第二攪拌軸套上的第二攪拌葉片轉動，達到藥劑與污水混合的目的；

步驟三：在通過驅動電機帶動第一攪拌葉片和第二攪拌葉片轉動的過程中，第一絲桿和第二絲桿也同步轉動，第一絲桿和第二絲桿上的第一升降板和第二升降板分別在第一導向桿、第二導向桿的導向與限位作用下沿著第一絲桿和第二絲桿上下來回移動，在第一升降板和第二升降板移動的過程中，通過第一支桿、第二支桿分別帶動第一攪拌葉片和第二攪拌葉片上下移動攪拌，攪拌范圍廣，另外，第一升降板和第二升降板的初始位置分別位于第一絲桿偏下方位置處、第二絲桿偏上方位置處，且第一升降板和第二升降板的移動方向相反，能夠增加液體碰撞概率，提高藥劑混合效果；

步驟四：在通過驅動電機帶動第一從動齒輪、第二傳動齒輪轉動時，兩個齒條均從沉淀池本體的端頭開始向中間移動，一對齒條通過連接桿帶動滑塊同步移動，滑塊帶動兩個藥劑箱同時向沉淀池本體內均勻噴灑藥劑，在藥劑箱移動過程中，通過輸藥泵將藥劑輸送到L型輸藥管內，再由L型輸藥管進入到若干豎管內，最后由若干噴頭噴向沉淀池本體內，噴灑范圍廣，可以加快藥劑混合效率，且提高藥劑混合效果。

本發明的有益效果：

本發明使用時通過驅動機構帶動與其相鄰的第一攪拌機構轉動，第一攪拌機構通過相鄰的傳動機構帶動第二攪拌機構轉動，第二攪拌機構通過相鄰的傳動機構帶動下一個第一攪拌機構轉動，依次類推，通過驅動機構能夠帶動所有的第一攪拌機構和第二攪拌機構同時對沉淀池本體內部進行攪拌，攪拌范圍廣，可以提高藥劑與污水的混合效果以及效率；

另外，在第一攪拌機構和第二攪拌機構轉動時，其中第一攪拌葉片、第二攪拌葉片能夠上下移動來回?cái)嚢�，進一步擴大了攪拌范圍，提高攪拌效果，且第一攪拌機構和第二攪拌機構的轉動方向相反，能夠增加液體碰撞概率，使藥劑均勻混合；

最后，在第一攪拌機構和第二攪拌機構轉動時，兩個藥劑箱同時將藥劑從兩個方向移動加入到沉淀池本體內，藥劑噴灑范圍廣，投放效率快，從而能夠進一步提高藥劑與污水之間的均勻性，提高污水處理效果。

（發明人：楊步久;李強;胡冰霞）
