公布日：2023.11.17
申請日：2023.08.23
分類號：C02F1/00(2023.01)I;C02F1/52(2023.01)I;B01F27/808(2022.01)I
摘要
本發明涉及污水處理領域，具體涉及一種抗?jié)B抗裂的污水處理構筑物，包括有底臺和反應腔，所述底臺上端面安裝有反應腔，反應腔上端面安裝有分離腔，分離腔內底部安裝有彈簧柱，彈簧柱上端面安裝有固定腔，固定腔內側壁安裝有篩分網，固定腔內底部開設有第一過濾孔，反應腔外側壁安裝有進液口，反應腔底部左右對稱安裝有排水口，排水口外側壁安裝有調節閥門，本發明中采用篩分網和第一過濾孔結構，確保對污水雜質進行過濾處理，又采用彈簧柱結構，從而有效避免篩分網孔發生堵塞。
權利要求書
1.一種抗?jié)B抗裂的污水處理構筑物，包括有底臺(1)和反應腔(2)，其特征在于，所述底臺(1)上端面安裝有反應腔(2)，反應腔(2)上端面安裝有分離腔，分離腔內底部安裝有彈簧柱(11)，彈簧柱(11)上端面安裝有固定腔(12)，固定腔(12)內側壁安裝有篩分網(13)，固定腔(12)內底部開設有第一過濾孔(14)，反應腔(2)外側壁安裝有進液口，反應腔(2)底部左右對稱安裝有排水口(15)，排水口(15)外側壁安裝有調節閥門(16)。
2.根據權利要求1所述的一種抗?jié)B抗裂的污水處理構筑物，其特征在于,所述篩分網(13)孔徑大于第一過濾孔(14)孔徑。
3.根據權利要求1所述的一種抗?jié)B抗裂的污水處理構筑物，其特征在于，所述分離腔底部沿其周向方向開設有多個出水口(17)。
4.根據權利要求1所述的一種抗?jié)B抗裂的污水處理構筑物，其特征在于，所述反應腔(2)上端面安裝有第一電機(18)，第一電機(18)輸出端安裝有固定桿(19)，固定桿(19)布置在反應腔(2)內，固定桿(19)外側壁自上而下安裝有多個攪拌桿(21)。
5.根據權利要求4所述的一種抗?jié)B抗裂的污水處理構筑物，其特征在于，所述固定桿(19)外側壁左右對稱開設有第一滑槽，第一滑槽內底部安裝有第一彈簧(22)，第一彈簧(22)上端面安裝有第一滑塊，第一滑塊外側端安裝有攪拌桿(21)。
6.根據權利要求5所述的一種抗?jié)B抗裂的污水處理構筑物，其特征在于，所述攪拌桿(21)上端面安裝有第二滑槽，第二滑槽內外側端安裝有第二彈簧(23)，第二彈簧(23)內側端安裝有第二滑塊，第二滑塊上端面安裝有攪拌豎板。

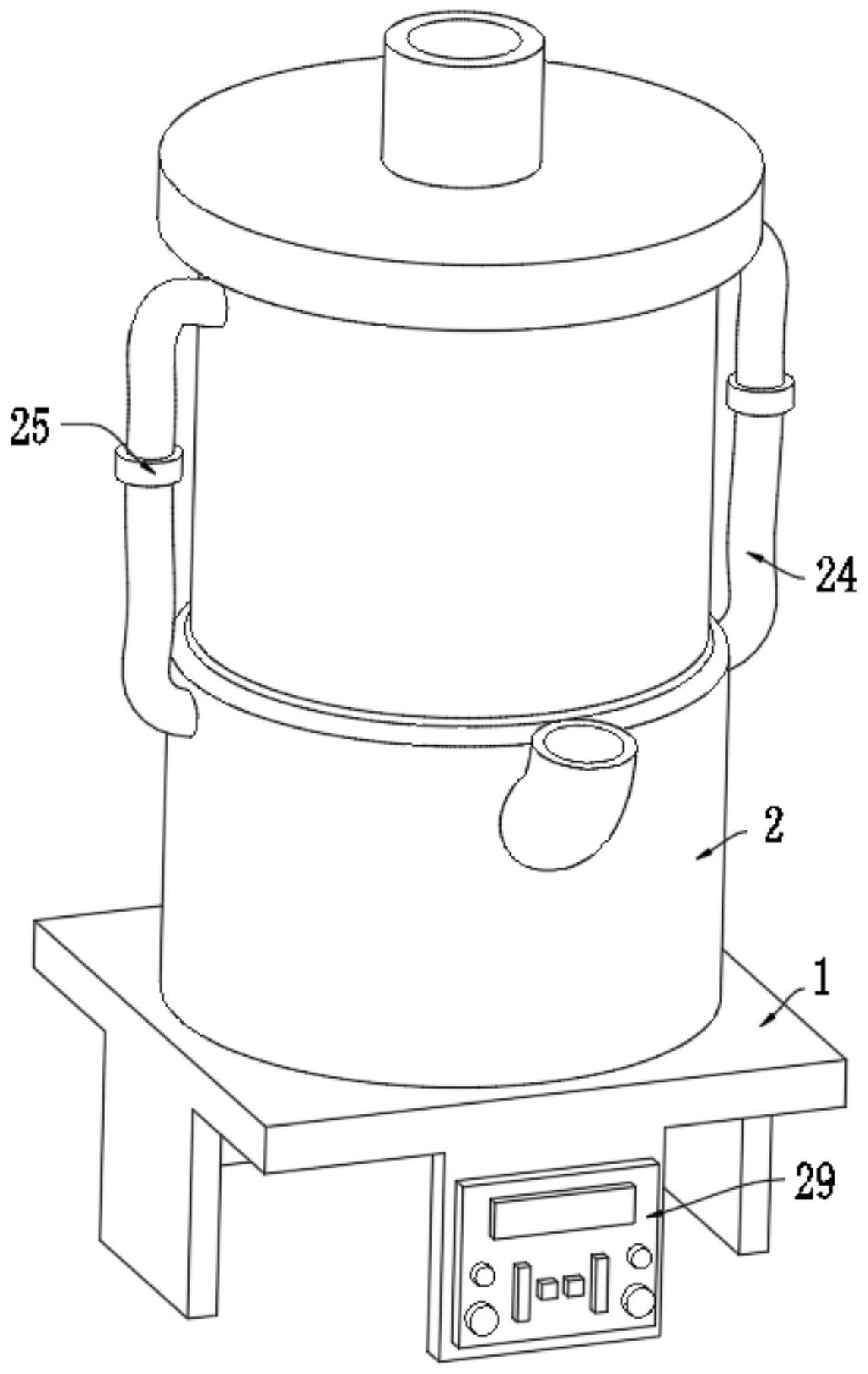

7.根據權利要求1所述的一種抗?jié)B抗裂的污水處理構筑物，其特征在于，所述分離腔外側壁左右對稱安裝有備用管(24)，備用管(24)另一端與反應腔(2)外側壁相連接，備用管(24)外側壁安裝有控制閥門(25)，備用管(24)內側壁安裝有過濾網(26)。
8.根據權利要求1所述的一種抗?jié)B抗裂的污水處理構筑物，其特征在于，所述固定腔(12)底部左右對稱安裝有信號發射器(27)，分離腔內側壁左右對稱安裝有信號接收器(28)，信號接收器(28)與控制閥門(25)電性連接。
9.根據權利要求1所述的一種抗?jié)B抗裂的污水處理構筑物，其特征在于，所述底臺(1)前側端面安裝有控制面板(29)，控制面板(29)與控制閥門(25)電性連接。
10.根據權利要求1所述的一種抗?jié)B抗裂的污水處理構筑物，其特征在于，所述反應腔(2)內側壁安裝有防滲保護層(291)，防滲保護層(291)內側端安裝有抗裂保護層(292)。
發明內容
為解決上述技術問題，本發明提供一種抗?jié)B抗裂的污水處理構筑物，包括有底臺和反應腔，所述底臺上端面安裝有反應腔，反應腔上端面安裝有分離腔，分離腔內底部安裝有彈簧柱，彈簧柱上端面安裝有固定腔，固定腔內側壁安裝有篩分網，固定腔內底部開設有第一過濾孔，反應腔外側壁安裝有進液口，反應腔底部左右對稱安裝有排水口，排水口外側壁安裝有調節閥門，篩分網對污水雜質進行過濾處理，污水沖下時，彈簧柱帶動篩分網上下移動，從而有效避免篩分網孔發生堵塞，第一過濾孔起到對污水進行進一步過濾的作用。
優選的：所述篩分網孔徑大于第一過濾孔孔徑，第一過濾孔能夠更加細小的雜質進行過濾處理，確保過濾效果。
優選的：所述分離腔底部沿其周向方向開設有多個出水口。
優選的：所述反應腔上端面安裝有第一電機，第一電機輸出端安裝有固定桿，固定桿布置在反應腔內，固定桿外側壁自上而下安裝有多個攪拌桿，通過第一電機帶動攪拌桿轉動，當污水進入時，使得污水與絮凝劑充分混合，提高了污水凈化效果。
優選的：所述固定桿外側壁左右對稱開設有第一滑槽，第一滑槽內底部安裝有第一彈簧，第一彈簧上端面安裝有第一滑塊，第一滑塊外側端安裝有攪拌桿，通過第一彈簧帶動攪拌桿上下抖動，進一步提高其攪拌混合效果。
優選的：所述攪拌桿上端面安裝有第二滑槽，第二滑槽內外側端安裝有第二彈簧，第二彈簧內側端安裝有第二滑塊，第二滑塊上端面安裝有攪拌豎板。
優選的：所述分離腔外側壁左右對稱安裝有備用管，備用管另一端與反應腔外側壁相連接，備用管外側壁安裝有控制閥門，備用管內側壁安裝有過濾網。
優選的：所述固定腔底部左右對稱安裝有信號發射器，分離腔內側壁左右對稱安裝有信號接收器，信號接收器與控制閥門電性連接。
優選的：所述底臺前側端面安裝有控制面板，控制面板與控制閥門電性連接，控制面板內編寫有PLC控制程序，從而控制各個裝置的運行。
優選的：所述反應腔內側壁安裝有防滲保護層，防滲保護層內側端安裝有抗裂保護層。
本發明的技術效果和優點：
1、本發明中采用篩分網和第一過濾孔結構，確保對污水雜質進行過濾處理，又采用彈簧柱結構，從而有效避免篩分網孔發生堵塞。
2、本發明中采用第一彈簧和第二彈簧結構，從而帶動攪拌桿和攪拌豎板發生抖動，進一步提高了絮凝劑與污水的攪拌混合效果，提高了污水凈化效果。
3、本發明中采用備用管結構，避免由于篩分網堵塞導致分離腔內污水無法排出，從而導致內部壓力過大，為后期發現并及時清理提供了充足的時間，減小安全意外發生的可能性，過濾網對污水起到過濾作用。
（發明人：趙松堅;陳志偉;黃凌標;李宗健;黃俊鋒;李波;黃炳林;馬勁;唐青林）
