公布日：2023.03.03
申請日：2021.08.30
分類號：C02F11/12(2019.01)I;C02F11/121(2019.01)I;C02F11/13(2019.01)I;F23G7/00(2006.01)I;F23G5/44(2006.01)I
摘要
本發明提供了一種用于污泥自持焚燒的圓盤干化機，其能解決傳統污泥圓盤干化機污泥處理靈活性差的技術問題。一種用于污泥自持焚燒的圓盤干化機，包括筒體，其特征在于：筒體底部設有固定排料口，固定排料口連接閥門，筒體側部設有活動排料口，活動排料口安裝有調節板、驅動單元和固定單元，出料管與筒體連通，驅動單元用于帶動調節板移動以改變出料管在筒體的軸線方向上或圓周方向上的位置，調節板在移動過程中與筒體的側壁密封配合，固定單元用于將調節板與筒體固定。
權利要求書
1.一種用于污泥自持焚燒的圓盤干化機，包括筒體，其特征在于：所述筒體底部設有固定排料口，所述固定排料口連接閥門，所述筒體側部設有活動排料口，所述活動排料口安裝有調節板、驅動單元和固定單元，所述出料管與筒體連通，所述驅動單元用于帶動所述調節板移動以改變出料管在筒體的軸線方向上或圓周方向上的位置，所述調節板在移動過程中與所述筒體的側壁密封配合，所述固定單元用于將所述調節板與所述筒體固定。
2.根據權利要求1所述的一種用于污泥自持焚燒的圓盤干化機，其特征在于：所述驅動單元包括驅動電機和齒輪，所述筒體位于所述活動排料口的兩側對稱地安裝有導軌，所述調節板與所述導軌導向配合，所述調節板的外側面安裝有與所述導軌平行設置的齒條，所述驅動電機安裝于所述筒體的側壁，所述驅動電機的輸出端安裝有與所述齒條嚙合的齒輪。
3.根據權利要求1所述的一種用于污泥自持焚燒的圓盤干化機，其特征在于：所述固定單元為鎖緊氣缸，所述鎖緊氣缸安裝于所述筒體的側壁，所述鎖緊氣缸的端部安裝有壓塊。
4.根據權利要求1所述的一種用于污泥自持焚燒的圓盤干化機，其特征在于：所述出料管設有伸縮部。
5.根據權利要求1所述的一種用于污泥自持焚燒的圓盤干化機，其特征在于：所述筒體安裝有溫度傳感器、氧氣濃度傳感器、粉塵濃度傳感器，所述筒體的頂部安裝有噴淋管和保護氣體接入管。
6.根據權利要求5所述的一種用于污泥自持焚燒的圓盤干化機，其特征在于：所述筒體沿其軸線方向設有兩個以上首尾相互連通的分倉。
7.根據權利要求6所述的一種用于污泥自持焚燒的圓盤干化機，其特征在于：各個所述分倉均安裝有一個溫度傳感器，所述筒體的前部、中間、后部的分倉分別安裝有一個氧氣濃度傳感器，所述筒體的后部的分倉安裝有一個粉塵濃度傳感器。
8.根據權利要求7所述的一種用于污泥自持焚燒的圓盤干化機，其特征在于：所述筒體的內腔頂部從前往后間隔分布有噴淋頭，所述噴淋頭連接所述噴淋管，所述保護氣體接入管位于筒體上部中間位置，所述保護氣體接入管外接電磁控制閥。
9.根據權利要求1所述的一種用于污泥自持焚燒的圓盤干化機，其特征在于：所述筒體中上部設置檢修窗口，每個檢修窗口上加裝快開手孔。
發明內容
本發明提供了一種用于污泥自持焚燒的圓盤干化機，其能解決傳統污泥圓盤干化機污泥處理靈活性差的技術問題。

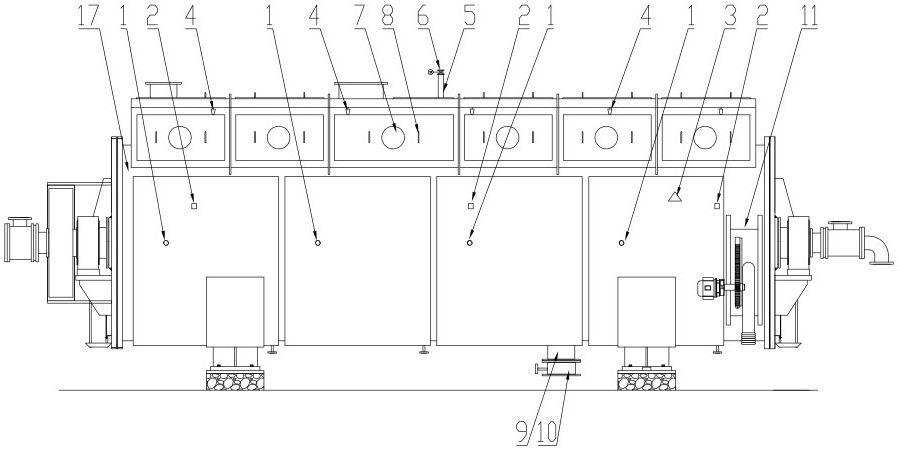

其技術方案是這樣的，一種用于污泥自持焚燒的圓盤干化機，包括筒體，其特征在于：所述筒體底部設有固定排料口，所述固定排料口連接閥門，所述筒體側部設有活動排料口，所述活動排料口安裝有調節板、驅動單元和固定單元，所述出料管與筒體連通，所述驅動單元用于帶動所述調節板移動以改變出料管在筒體的軸線方向上或圓周方向上的位置，所述調節板在移動過程中與所述筒體的側壁密封配合，所述固定單元用于將所述調節板與所述筒體固定。
進一步的，所述驅動單元包括驅動電機和齒輪，所述筒體位于所述活動排料口的兩側對稱地安裝有導軌，所述調節板與所述導軌導向配合，所述調節板的外側面安裝有與所述導軌平行設置的齒條，所述驅動電機安裝于所述筒體的側壁，所述驅動電機的輸出端安裝有與所述齒條嚙合的齒輪。
進一步的，所述固定單元為鎖緊氣缸，所述鎖緊氣缸安裝于所述筒體的側壁，所述鎖緊氣缸的端部安裝有壓塊。
進一步的，所述出料管設有伸縮部。
進一步的，所述筒體安裝有溫度傳感器、氧氣濃度傳感器、粉塵濃度傳感器，所述筒體的頂部安裝有噴淋管和保護氣體接入管。
進一步的，所述筒體沿其軸線方向設有兩個以上首尾相互連通的分倉。
進一步的，各個所述分倉均安裝有一個溫度傳感器，所述筒體的前部、中間、后部的分倉分別安裝有一個氧氣濃度傳感器，所述筒體的后部的分倉安裝有一個粉塵濃度傳感器。
進一步的，所述筒體的內腔頂部從前往后間隔分布有噴淋頭，所述噴淋頭連接所述噴淋管，所述保護氣體接入管位于筒體上部中間位置，所述保護氣體接入管外接電磁控制閥。
進一步的，所述筒體中上部設置檢修窗口，每個檢修窗口上加裝快開手孔。
本發明在筒體的底部設置固定排料口和在側部設置活動排料口，其中，固定排料口用于開機啟示時將物料快速清空，以及高負荷運轉等緊急情況下的快速排料，活動出料口通過驅動單元帶動改變接管的位置，以改變污泥于干化機中的停留時間，改變干化效果，本發明通過固定排料口和活動排料口的設置，不僅能夠保證順利出料，而且能夠有效提高污泥處理的靈活性。
（發明人：楊漢文;張飛;李沖;常偉;王瑞;蘇力;段鋒;范明陽）
