公布日：2023.03.07
申請日：2022.12.14
分類號：C02F11/122(2019.01)I;C02F11/14(2019.01)I
摘要
本發明公開了一種污泥壓濾脫水系統，包括污泥壓榨系統、污泥布(脫)料裝置以及污泥調蓄罐，且污泥調蓄罐在滑動壓板和固定支板分隔下形成污水腔、進污泥腔和混合腔，所述進污泥腔中設置有外接螺旋葉片并向上伸入混合腔中的送污泥桿，且送污泥桿上端連接有藥劑輸送盤，所述藥劑輸送盤連通有若干帶有藥劑噴出塊的藥劑輸送管，且藥劑噴出塊的噴藥口處設置有過濾網，本發明通過污泥布(脫)料裝置和污泥壓榨系統的配合設置進行深度污泥脫水，避免了常規脫水中濾餅外干內濕的溏心現象，并通過滑動壓板、藥劑輸送盤、藥劑輸送管和藥劑噴出塊的配合設置，使得污泥排出部分污水、藥劑噴灑污泥內部并混合攪拌，提高藥劑的利用效率。
權利要求書

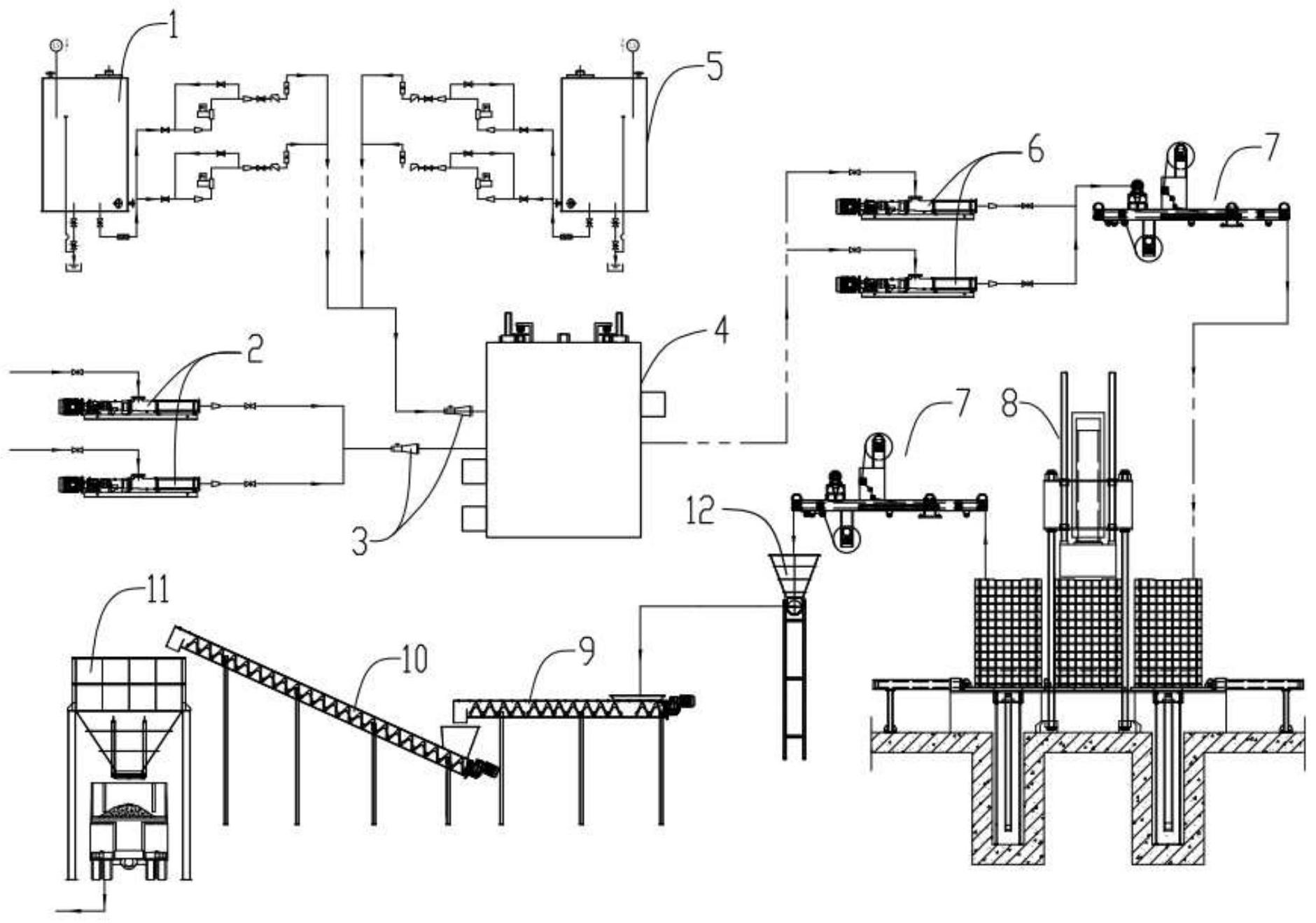

1.一種污泥壓濾脫水系統，包括污泥破壁藥劑儲罐(1)、第一污泥螺桿輸送泵(2)、鐵離子藥劑儲罐(5)、第二污泥螺桿輸送泵(6)和污泥壓榨系統(8)，其特征在于：所述污泥破壁藥劑儲罐(1)和鐵離子藥劑儲罐(5)通過同一加壓泵(3)連接于污泥調蓄罐(4)，且第一污泥螺桿輸送泵(2)通過另一加壓泵(3)連接于污泥調蓄罐(4)，所述污泥調蓄罐(4)通過管道Ⅰ連接于第二污泥螺桿輸送泵(6)，且第二污泥螺桿輸送泵(6)通過管道Ⅱ連接于污泥布料裝置(7)，所述污泥壓榨系統(8)對污泥布料裝置(7)處理過的污泥進行壓榨、并將壓榨后的污泥下落至接料斗(12)，所述接料斗(12)通過管道Ⅲ連接于水平無軸螺旋輸送機(9)，且水平無軸螺旋輸送機(9)的下料口設置于傾斜無軸螺旋輸送機(10)的進料口的上方，所述傾斜無軸螺旋輸送機(10)的下料口設置于下料斗(11)的上方；所述污泥調蓄罐(4)內上下間隔設置有滑動壓板(41)和開設若干過水孔的固定支板(42)，且滑動壓板(41)在驅動機構驅動下往復式上下滑動，所述滑動壓板(41)和固定支板(42)將污泥調蓄罐(4)內部分隔為由下至上依次分布的污水腔、進污泥腔和混合腔，且輸送污泥的進污泥管(43)和進污泥腔連通，且輸送藥劑的進藥劑管(44)伸入混合腔中，且污水腔連通有排污水管(45)，且混合腔連通有出料管(46)，所述進污泥腔中設置有外接螺旋葉片并向上伸入混合腔中的送污泥桿(47)，且送污泥桿(47)下端安裝在送污泥電機(48)驅動端上，且送污泥桿(47)上端固定連接有和進藥劑管(44)連通的藥劑輸送盤(49)，所述藥劑輸送盤(49)固定連通有若干向下延伸的藥劑輸送管(410)，且藥劑輸送管(410)側壁固定連通有若干下端開設噴藥口的藥劑噴出塊(414)，且藥劑噴出塊(414)外固定安裝有覆蓋噴藥口的過濾網(415)；所述藥劑輸送管(410)內上下滑動設置有滑動桿(411)，且滑動桿(411)下端固定連接有伸出藥劑輸送管(410)的穿刺塊(412)，且穿刺塊(412)連接有拉動其向下滑動的彈性支撐桿(413)，所述藥劑噴出塊(414)內上下滑動設置有滑動封板(416)，且滑動封板(416)和滑動桿(411)間固定連接有固定連桿(417)，所述滑動封板(416)由水平設置的壓水板以及向下延伸的隔水板連接組成，且藥劑噴出塊(414)下端開設有供隔水板向下滑動插入的貫通槽，且隔水板向下插入貫通槽隔斷噴藥口和藥劑輸送管(410)，所述壓水板下端固定連接有伸向噴藥口的第一清理板(418)，且第一清理板(418)下端設有若干配合插入過濾網(415)濾孔的清理刷，所述藥劑噴出塊(414)下方滑動設置有在彈性壓塊(421)推動下?lián)踝∝炌ú鄣姆饪诎?/span>(419)，且封口板(419)固定連接有伸入貫通槽的擠壓塊(420)，所述過濾網(415)下方滑動設置有開設通孔的第二清理板(422)，且第二清理板(422)上端設有若干配合插入過濾網(415)濾孔的清理刷，且第二清理板(422)和封口板(419)間通過固定支架固定連接。
2.根據權利要求1所述的污泥壓濾脫水系統，其特征在于：所述驅動機構包括位于污泥調蓄罐(4)上方的驅動電機(13)、以及固定連接在滑動壓板(41)上端面上的升降拉桿(17)，且驅動電機(13)輸出軸安裝有旋轉齒輪(14)，且污泥調蓄罐(4)上端固定連接有用于安裝驅動電機(13)的安裝板(18)，所述旋轉齒輪(14)嚙合連接有內螺紋轉筒(15)，且內螺栓轉筒(15)轉動放置在污泥調蓄罐(4)上方，且驅動電機(13)輸出軸外側固定連接有貼靠在內螺紋轉筒(15)上端面上的限位環板(19)，所述內螺紋轉筒(15)內螺紋配合伸出有螺紋絲桿(16)，且螺紋絲桿(16)向下伸入混合腔中并與升降拉桿(17)上端固定連接。
3.根據權利要求1所述的污泥壓濾脫水系統，其特征在于：所述滑動壓板(41)下端固定連接有若干一一對應地伸向過水孔的防堵插桿(423)。
4.根據權利要求1所述的污泥壓濾脫水系統，其特征在于：所述穿刺塊(412)伸出藥劑輸送管(410)的一端外側固定連接有穿刺塊連板(4121)，且彈性支撐桿(413)固定連接在穿刺塊連板(4121)和藥劑輸送管(410)下端之間，所述藥劑輸送管(410)下端固定連接有向下滑動穿過彈性支撐桿(413)、穿刺塊連板(4121)的第一導向滑桿(424)，且第一導向滑桿(424)下端固定連接有第一限位蓋板(425)，所述藥劑輸送管(410)內壁上下滑動貼靠有活塞推板(426)，且滑動桿(411)和穿刺塊(412)間通過活塞推板(426)固定連接。
5.根據權利要求1所述的污泥壓濾脫水系統，其特征在于：所述藥劑噴出塊(414)固定連接有向下滑動穿過封口板(419)的第二導向滑桿(427)，且第二導向滑桿(427)下端固定連接有第二限位蓋板(428)，所述彈性壓塊(421)固定連接在封口板(419)和第二限位蓋板(428)之間，且第二導向滑桿(427)滑動穿過彈性壓塊(421)。
6.根據權利要求1所述的污泥壓濾脫水系統，其特征在于：所述第一污泥螺桿輸送泵(2)和第二污泥螺桿輸送泵(6)的型號一致，均至少設有兩組。
7.根據權利要求1所述的污泥壓濾脫水系統，其特征在于：所述污泥布料裝置(7)設有兩組，設置在污泥壓榨系統(8)的左右兩側。
8.根據權利要求7所述的污泥壓濾脫水系統，其特征在于：所述污泥壓榨系統(8)包括缸體(82)、由缸體(82)驅動的壓榨座(85)、位于壓榨座(85)下方的底板(87)、放置在底板(87)上方的壓榨框體(86)，所述缸體(82)固定在支架座(83)上，支架座(83)底部設有支腿(84)，所述壓榨座(85)頂部設有光桿(81)，所述光桿(81)貫穿支架座(83)，所述底板(87)上方設置有移動座(88)，所述移動座(88)在氣缸(89)驅動下順著底板(87)上的導軌左右移動。
9.根據權利要求7所述的污泥壓濾脫水系統，其特征在于：所述污泥布料裝置(7)包括移動架(71)以及位于移動架(71)內部的輸送帶(73)，所述移動架(71)底部固定的第一布料收卷電機(716)，第一布料收卷電機(716)驅動有第一布料收卷盤(717)，所述第一布料收卷盤(717)上的布料(79)經由下導輥組(715)運送至輸送帶(73)表面，然后布料(79)再通過上導輥組(711)后經由第二布料收卷盤(77)收卷，所述第二布料收卷盤(77)經由移動架(71)頂部固定的第二布料收卷電機(78)驅動；所述移動架(71)頂部還設有與第二污泥螺桿輸送泵(6)的下料口連接的污泥承接管(712)，所述污泥承接管(712)固定在污泥承接架(714)上，且污泥承接管(712)底部位于污泥承接架(714)內的污泥下漏箱(713)的上方，所述移動架(71)的兩端側邊均設有第一電機(72)，第一電機(72)驅動移動架(71)內部的傳動輥轉動，從而實現左右兩個傳動輥之間連接的輸送帶(73)的轉動，所述移動架(71)側邊固定有齒條(76)，所述齒條(76)與第二電機(74)輸出端的齒輪嚙合，且移動架(71)底部設有若干組滾輪(75)。
發明內容
本發明的目的在于提供一種污泥壓濾脫水系統，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種污泥壓濾脫水系統，包括污泥破壁藥劑儲罐、第一污泥螺桿輸送泵、Fe+藥劑儲罐、第二污泥螺桿輸送泵和污泥壓榨系統，所述污泥破壁藥劑儲罐和Fe+藥劑儲罐通過同一加壓泵連接于污泥調蓄罐，且第一污泥螺桿輸送泵通過另一加壓泵連接于污泥調蓄罐，所述污泥調蓄罐通過管道Ⅰ連接于第二污泥螺桿輸送泵，且第二污泥螺桿輸送泵通過管道Ⅱ連接于污泥布(脫)料裝置，所述污泥壓榨系統對污泥布(脫)料裝置處理過的污泥進行壓榨、并將壓榨后的污泥下落至接料斗，所述接料斗通過管道Ⅲ連接于水平無軸螺旋輸送機，且水平無軸螺旋輸送機的下料口設置于傾斜無軸螺旋輸送機的進料口的上方，所述傾斜無軸螺旋輸送機的下料口設置于下料斗的上方；
所述污泥調蓄罐內上下間隔設置有滑動壓板和開設若干過水孔的固定支板，且滑動壓板在驅動機構驅動下往復式上下滑動，所述滑動壓板和固定支板將污泥調蓄罐內部分隔為由下至上依次分布的污水腔、進污泥腔和混合腔，且輸送污泥的進污泥管和進污泥腔連通，且輸送藥劑的進藥劑管伸入混合腔中，且污水腔連通有排污水管，且混合腔連通有出料管，所述進污泥腔中設置有外接螺旋葉片并向上伸入混合腔中的送污泥桿，且送污泥桿下端安裝在送污泥電機驅動端上，且送污泥桿上端固定連接有和進藥劑管連通的藥劑輸送盤，所述藥劑輸送盤固定連通有若干向下延伸的藥劑輸送管，且藥劑輸送管側壁固定連通有若干下端開設噴藥口的藥劑噴出塊，且藥劑噴出塊外固定安裝有覆蓋噴藥口的過濾網；
所述藥劑輸送管內上下滑動設置有滑動桿，且滑動桿下端固定連接有伸出藥劑輸送管的穿刺塊，且穿刺塊連接有拉動其向下滑動的彈性支撐桿，所述藥劑噴出塊內上下滑動設置有滑動封板，且滑動封板和滑動桿間固定連接有固定連桿，所述滑動封板由水平設置的壓水板以及向下延伸的隔水板連接組成，且藥劑噴出塊下端開設有供隔水板向下滑動插入的貫通槽，且隔水板向下插入貫通槽隔斷噴藥口和藥劑輸送管，所述壓水板下端固定連接有伸向噴藥口的第一清理板，且第一清理板下端設有若干配合插入過濾網濾孔的清理刷，所述藥劑噴出塊下方滑動設置有在彈性壓塊推動下?lián)踝∝炌ú鄣姆饪诎�，且封口板固定連接有伸入貫通槽的擠壓塊，所述過濾網下方滑動設置有開設通孔的第二清理板，且第二清理板上端設有若干配合插入過濾網濾孔的清理刷，且第二清理板和封口板間通過固定支架固定連接。
優選的，所述驅動機構包括位于污泥調蓄罐上方的驅動電機、以及固定連接在滑動壓板上端面上的升降拉桿，且驅動電機輸出軸安裝有旋轉齒輪，且污泥調蓄罐上端固定連接有用于安裝驅動電機的安裝板，所述旋轉齒輪嚙合連接有內螺紋轉筒，且內螺栓轉筒轉動放置在污泥調蓄罐上方，且驅動電機輸出軸外側固定連接有貼靠在內螺紋轉筒上端面上的限位環板，所述內螺紋轉筒內螺紋配合伸出有螺紋絲桿，且螺紋絲桿向下伸入混合腔中并與升降拉桿上端固定連接。
優選的，所述滑動壓板下端固定連接有若干一一對應地伸向過水孔的防堵插桿。
優選的，所述穿刺塊伸出藥劑輸送管的一端外側固定連接有穿刺塊連板，且彈性支撐桿固定連接在穿刺塊連板和藥劑輸送管下端之間，所述藥劑輸送管下端固定連接有向下滑動穿過彈性支撐桿、穿刺塊連板的第一導向滑桿，且第一導向滑桿下端固定連接有第一限位蓋板，所述藥劑輸送管內壁上下滑動貼靠有活塞推板，且滑動桿和穿刺塊間通過活塞推板固定連接。
優選的，所述藥劑噴出塊固定連接有向下滑動穿過封口板的第二導向滑桿，且第二導向滑桿下端固定連接有第二限位蓋板，所述彈性壓塊固定連接在封口板和第二限位蓋板之間，且第二導向滑桿滑動穿過彈性壓塊。
優選的，所述第一污泥螺桿輸送泵和第二污泥螺桿輸送泵的型號一致，均至少設有兩組。
優選的，所述污泥布(脫)料裝置設有兩組，設置在污泥壓榨系統的左右兩側。
優選的，所述污泥壓榨系統包括缸體、由缸體驅動的壓榨座、位于壓榨座下方的底板、放置在底板上方的壓榨框體，所述缸體固定在支架座上，支架座底部設有支腿，所述壓榨座頂部設有光桿，所述光桿貫穿支架座，所述底板上方設置有移動座，所述移動座在氣缸驅動下順著底板上的導軌左右移動。
優選的，所述污泥布(脫)料裝置包括移動架以及位于移動架內部的輸送帶，所述移動架底部固定的第一布料收卷電機，第一布料收卷電機驅動有第一布料收卷盤，所述第一布料收卷盤上的布料經由下導輥組運送至輸送帶表面，然后布料再通過上導輥組后經由第二布料收卷盤收卷，所述第二布料收卷盤經由移動架頂部固定的第二布料收卷電機驅動；
所述移動架頂部還設有與第二污泥螺桿輸送泵的下料口連接的污泥承接管，所述污泥承接管固定在污泥承接架上，且污泥承接管底部位于污泥承接架內的污泥下漏箱的上方，所述移動架的兩端側邊均設有第一電機，第一電機驅動移動架內部的傳動輥轉動，從而實現左右兩個傳動輥之間連接的輸送帶的轉動，所述移動架側邊固定有齒條，所述齒條與第二電機輸出端的齒輪嚙合，且移動架底部設有若干組滾輪。
與現有技術相比，本發明的有益效果是：
本發明的污泥壓濾脫水系統，通過污泥布(脫)料裝置和污泥壓榨系統的配合設置進行深度污泥脫水，工作效率高、避免了常規脫水中濾餅外干內濕的溏心現象，并通過滑動壓板、藥劑輸送盤、藥劑輸送管和藥劑噴出塊的配合設置，使得污泥排出部分污水、藥劑噴灑在排出污水后的污泥內部各部位并混合攪拌，提高污泥和藥劑的混合效果，從而提高藥劑的利用效率。
（發明人：劉峰;蔣希;侯建偉;周榮斌）
