公布日：2023.04.04
申請日：2021.08.17
分類號：C02F9/00(2023.01)I;B01D65/00(2006.01)I;B01D29/64(2006.01)I;C02F3/10(2023.01)N;C02F3/34(2023.01)N;C02F3/00(2023.01)N
摘要
本發明公開了一種帶有生物膜間距調節機構的工業廢水處理裝置，包括處理裝置主體、廢水處理箱與生物膜主體，所述處理裝置主體豎直端外表壁設置有進水管，所述廢水處理箱與處理裝置主體內腔固定連接，還包括：隔板，至少三組所述隔板通過水平開設的滑槽與廢水處理箱內表壁滑動連接。本發明中，通過在廢水處理箱內表壁滑動連接有至少三組隔板，廢水處理箱頂部內腔固定安裝有第一滑桿，第一滑桿外表壁滑動連接有活動塊，活動塊后端面螺紋旋合連接有螺栓，螺栓一側卡合連接有固定塊，將生物膜主體放置于隔板內腔中，轉動螺栓，移動隔板，進而提高了處理效果，從而提高了生物膜法處理工業廢水裝置的使用效果。
權利要求書

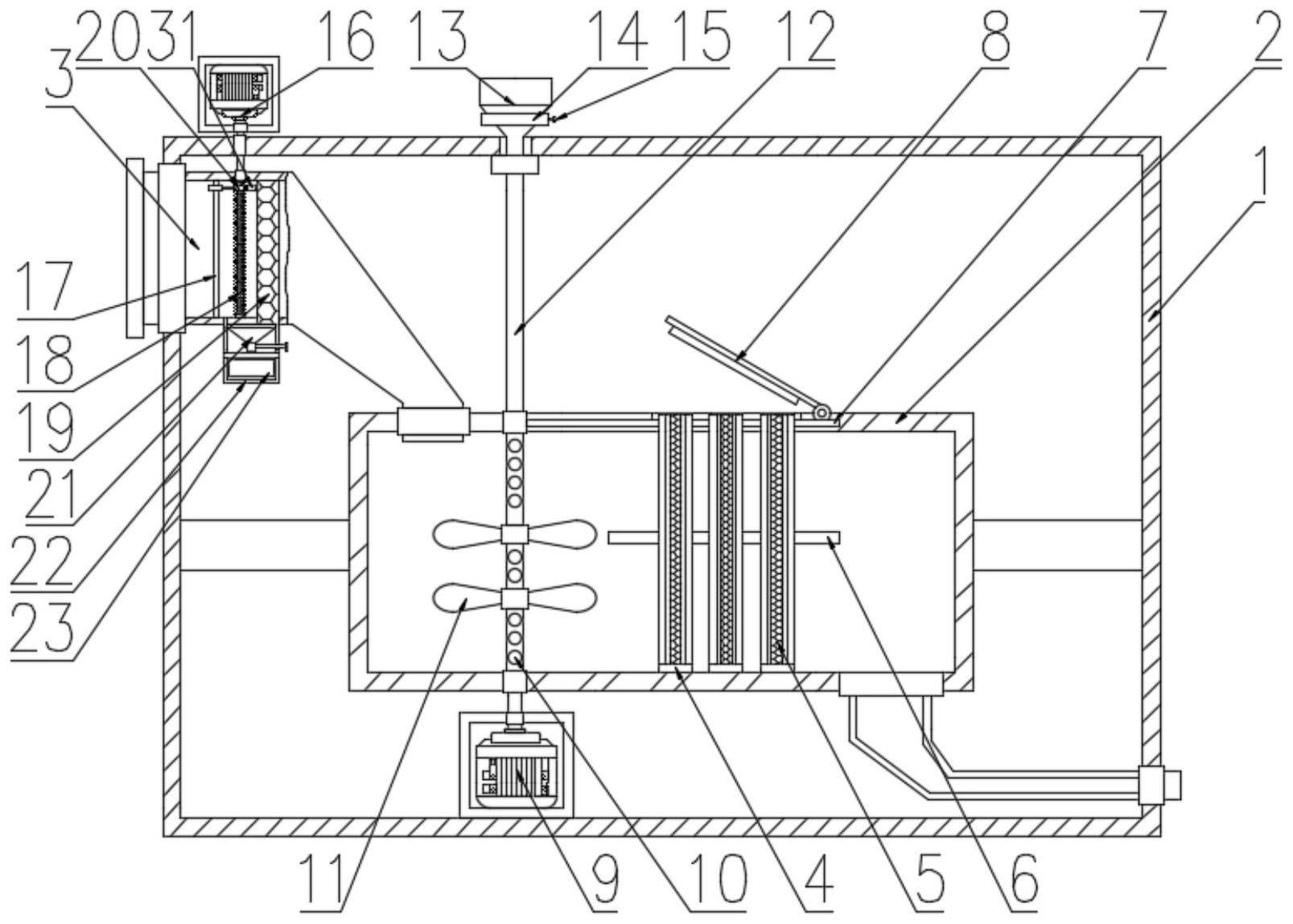

1.一種帶有生物膜間距調節機構的工業廢水處理裝置，包括處理裝置主體(1)、廢水處理箱(2)與生物膜主體(5)，所述處理裝置主體(1)豎直端外表壁設置有進水管(3)，所述廢水處理箱(2)與處理裝置主體(1)內腔固定連接，其特征在于，還包括：隔板(4)，至少三組所述隔板(4)通過水平開設的滑槽(6)與廢水處理箱(2)內表壁滑動連接，所述隔板(4)內表壁與生物膜主體(5)后端面滑動連接，所述廢水處理箱(2)頂部內腔固定安裝有第一滑桿(7)，所述第一滑桿(7)外表壁滑動連接有至少三組活動塊(27)，所述活動塊(27)前端面與隔板(4)后端面固定連接，所述活動塊(27)后端面螺紋旋合連接有螺栓(26)，所述螺栓(26)一側卡合連接有固定塊(28)，所述固定塊(28)與活動塊(27)內表壁之間固定連接有伸縮桿(29)，所述廢水處理箱(2)頂部活動連接有密封門(8)，所述密封門(8)一側與廢水處理箱(2)頂部固定連接。
2.根據權利要求1所述的一種帶有生物膜間距調節機構的工業廢水處理裝置，其特征在于，所述廢水處理箱(2)內表壁卡合連接有活動桿(12)，所述活動桿(12)外表壁開設有多組孔(10)，所述活動桿(12)外表壁固定連接有螺旋葉片(11)，所述處理裝置主體(1)內腔底部固定安裝有第一電機(9)，所述第一電機(9)輸出端與活動桿(12)底部傳動連接，所述處理裝置主體(1)頂部設置有化學藥劑放置盒(13)，所述化學藥劑放置盒(13)底部固定連接有套筒(14)，所述套筒(14)底部開設有通口(24)，所述套筒(14)內表壁滑動連接有擋板(25)，所述化學藥劑放置盒(13)底部與活動桿(12)頂部卡合連接。
3.根據權利要求1所述的一種帶有生物膜間距調節機構的工業廢水處理裝置，其特征在于，所述處理裝置主體(1)頂部固定安裝有第二電機(16)，所述第二電機(16)輸出端傳動連接有螺紋桿(18)，所述螺紋桿(18)底部與進水管(3)內腔底部卡合連接，所述進水管(3)內腔豎直安裝有濾網(19)與第二滑桿(17)，所述螺紋桿(18)外表壁螺紋旋合連接有連接塊(20)，所述連接塊(20)通過彈簧彈性連接有毛刷(31)，所述第二滑桿(17)外表壁滑動連接有滑塊，所述滑塊豎直端與連接塊(20)通過固定桿固定連接，所述進水管(3)底部固定連接有通槽(21)與集雜箱(22)，所述通槽(21)豎直端一側設置有閥門。
4.根據權利要求1所述的一種帶有生物膜間距調節機構的工業廢水處理裝置，其特征在于，所述處理裝置主體(1)前端面設置有檢修門(30)。
5.根據權利要求1所述的一種帶有生物膜間距調節機構的工業廢水處理裝置，其特征在于，所述密封門(8)通過螺桿與廢水處理箱(2)頂部固定連接。
6.根據權利要求2所述的一種帶有生物膜間距調節機構的工業廢水處理裝置，其特征在于，所述擋板(25)豎直端外表壁固定連接有把手(15)。
7.根據權利要求2所述的一種帶有生物膜間距調節機構的工業廢水處理裝置，其特征在于，所述第一電機(9)與第二電機(16)外表壁均設置有保護殼。
8.根據權利要求3所述的一種帶有生物膜間距調節機構的工業廢水處理裝置，其特征在于，所述集雜箱(22)前端面滑動連接有抽屜(23)。
發明內容
本發明的目的是為了解決上述問題，而提出的一種帶有生物膜間距調節機構的工業廢水處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種帶有生物膜間距調節機構的工業廢水處理裝置，包括處理裝置主體、廢水處理箱與生物膜主體，所述處理裝置主體豎直端外表壁設置有進水管，所述廢水處理箱與處理裝置主體內腔固定連接，還包括：
隔板，至少三組所述隔板通過水平開設的滑槽與廢水處理箱內表壁滑動連接，所述隔板內表壁與生物膜主體后端面滑動連接，所述廢水處理箱頂部內腔固定安裝有第一滑桿，所述第一滑桿外表壁滑動連接有至少三組活動塊，所述活動塊前端面與隔板后端面固定連接，所述活動塊后端面螺紋旋合連接有螺栓，所述螺栓一側卡合連接有固定塊，所述固定塊與活動塊內表壁之間固定連接有伸縮桿，所述廢水處理箱頂部活動連接有密封門，所述密封門一側與廢水處理箱頂部固定連接。
作為上述技術方案的進一步描述：
所述廢水處理箱內表壁卡合連接有活動桿，所述活動桿外表壁開設有多組孔，所述活動桿外表壁固定連接有螺旋葉片，所述處理裝置主體內腔底部固定安裝有第一電機，所述第一電機輸出端與活動桿底部傳動連接，所述處理裝置主體頂部設置有化學藥劑放置盒，所述化學藥劑放置盒底部固定連接有套筒，所述套筒底部開設有通口，所述套筒內表壁滑動連接有擋板，所述化學藥劑放置盒底部與活動桿頂部卡合連接。
作為上述技術方案的進一步描述：
所述處理裝置主體頂部固定安裝有第二電機，所述第二電機輸出端傳動連接有螺紋桿，所述螺紋桿底部與進水管內腔底部卡合連接，所述進水管內腔豎直安裝有濾網與第二滑桿，所述螺紋桿外表壁螺紋旋合連接有連接塊，所述連接塊通過彈簧彈性連接有毛刷，所述第二滑桿外表壁滑動連接有滑塊，所述滑塊豎直端與連接塊通過固定桿固定連接，所述進水管底部固定連接有通槽與集雜箱，所述通槽豎直端一側設置有閥門。
作為上述技術方案的進一步描述：
所述處理裝置主體前端面設置有檢修門。
作為上述技術方案的進一步描述：
所述密封門通過螺桿與廢水處理箱頂部固定連接。
作為上述技術方案的進一步描述：
所述擋板豎直端外表壁固定連接有把手。
作為上述技術方案的進一步描述：
所述第一電機與第二電機外表壁均設置有保護殼。
作為上述技術方案的進一步描述：
所述集雜箱前端面滑動連接有抽屜。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
1、本發明中，通過在廢水處理箱內表壁滑動連接有至少三組隔板，廢水處理箱頂部內腔固定安裝有第一滑桿，第一滑桿外表壁滑動連接有活動塊，活動塊后端面螺紋旋合連接有螺栓，螺栓一側卡合連接有固定塊，將生物膜主體放置于隔板內腔中，轉動螺栓，移動隔板，調節好間距后，轉動螺栓將隔板固定，由于固定塊與活動塊內表壁之間固定連接有伸縮桿，防止轉動螺栓時，固定塊發生軸向偏轉，需要對生物膜主體進行更換時，打開密封門，將擋板調節至密封門的開口處，將生物膜主體從隔板內腔中抽出，更換完畢后，用螺桿將密封門固定，提高處理效果。
2、本發明中，處理裝置主體內腔底部固定安裝有第一電機，第一電機的輸出端傳動連接有活動桿，活動桿與廢水處理箱上下頂部卡合連接，活動桿頂部卡合連接有化學藥劑放置盒，化學藥劑放置盒外表壁固定連接有套筒，套筒底部開設有通口且滑動連接有擋板，活動桿外表壁固定連接有螺旋葉片且開設有孔，通過第一電機帶動螺旋葉片轉動，化學藥劑通過孔溢出，將工業廢水中的危害物質進行處理，根據工業廢水的危害程度，通過拉動隔板調節化學藥劑的出量，節約成本。
3、本發明中，處理裝置主體頂部固定安裝有第二電機，第二電機輸出端傳動連接有螺紋桿，螺紋桿一側與進水管底部卡合連接，進水管內腔中豎直安裝有第二滑桿與濾網，螺紋桿外表壁螺紋旋合連接有連接塊，第二滑桿外表壁滑動連接有滑塊，滑塊豎直端與連接塊豎直端通過固定桿固定連接，連接塊豎直端外表壁通過彈簧彈性連接有毛刷，進水口關閉時，通過第二電機轉動，實現毛刷對濾網表面的清理，將雜質清理至進水管底部固定連接通槽中，打開閥門，雜質落入集雜箱中，由于集雜箱前端面滑動連接有抽屜，只需要定期清理抽屜中的雜質，清理完后，關閉閥門，進而提高了處理效果，從而提高了生物膜法處理工業廢水裝置的使用效果。
（發明人：許大為;姚曉君;支永潮;李云;蘇金輝）
