公布日：2023.11.21
申請日：2023.10.08
分類號：C02F3/30(2023.01)I
摘要
本發明公開了一種新型AOA污水生物處理裝置，涉及污水生化處理裝置技術領域，包括缺氧池、沉淀分離高度調整機構、二沉池沉淀分離機構和循環攪動清淤機構，缺氧池為筒狀結構，所述缺氧池的前側方設置有半圓弧狀的好氧池，且缺氧池的后側方設置有半圓弧狀的厭氧池，該新型AOA污水生物處理裝置，各個池體布局緊湊合理，可以減小占地面積，在缺氧池內安裝缺氧池沉淀分離機構在缺氧池內分離出來一些沉淀，這些沉淀留在缺氧池內可以減小二沉池的污泥回流量，促進降低污泥回流能耗，在增大二沉池面積和容量的基礎上，方便二沉池沉淀的收集，避免沉淀沉積在二沉池內底部而不容易被收集。
權利要求書

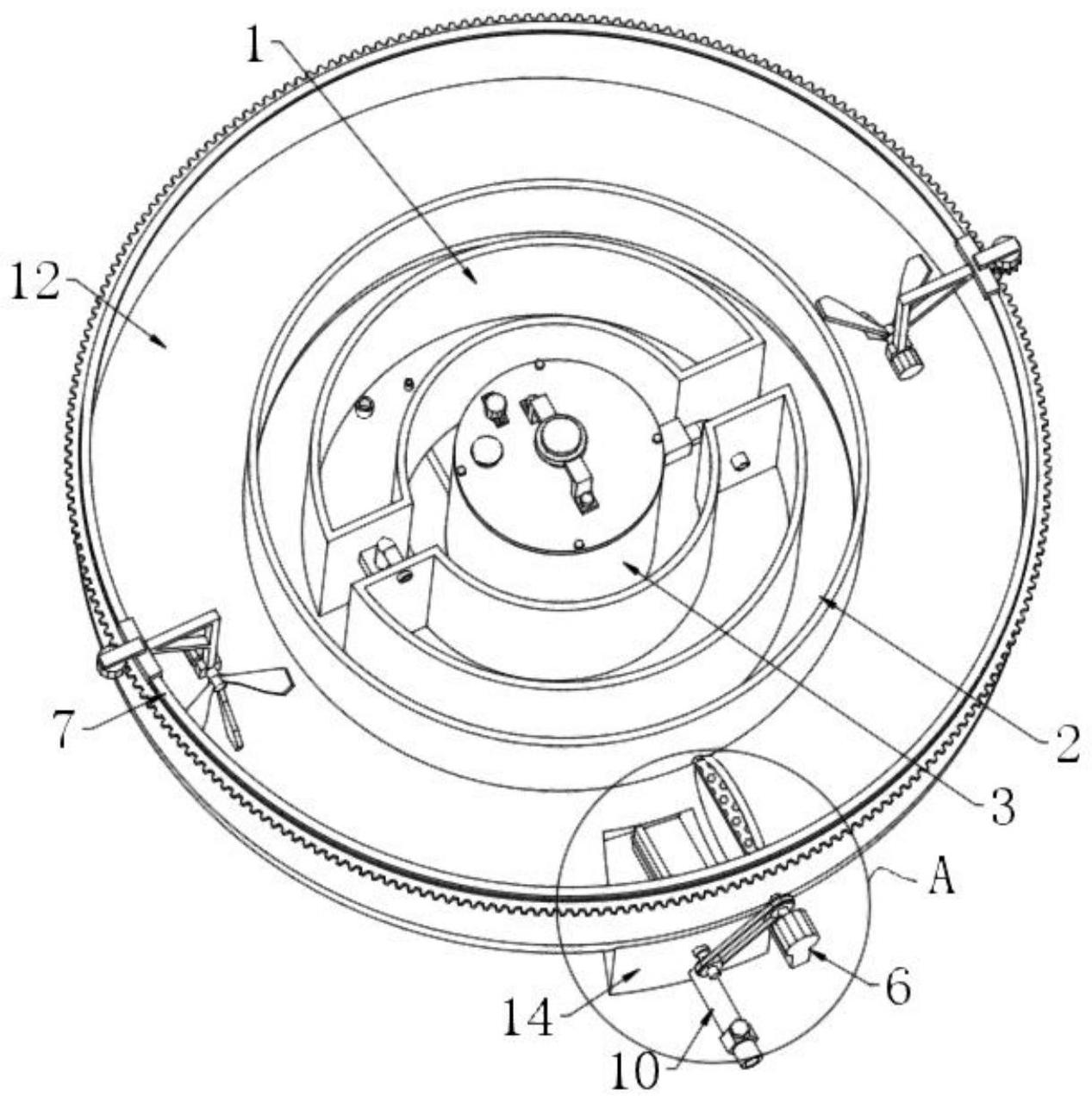

1.一種新型AOA污水生物處理裝置，其特征在于，包括：缺氧池(3)，為筒狀結構，所述缺氧池(3)的前側方設置有半圓弧狀的好氧池(2)，且缺氧池(3)的后側方設置有半圓弧狀的厭氧池(1)，好氧池(2)和厭氧池(1)的外側環繞設置有環形二沉池(12)，所述環形二沉池(12)的徑向截面底部為半圓形，且環形二沉池(12)的前側底部開設有沉泥口(13)，所述沉泥口(13)底部連接沉淀箱(14)的頂部；沉淀分離高度調整機構(4)，安裝在缺氧池(3)上，且沉淀分離高度調整機構(4)位于缺氧池(3)內的部分連接有缺氧池沉淀分離機構(5)，所述缺氧池沉淀分離機構(5)的底部連接污泥一級回流機構(8)；二沉池沉淀分離機構(6)，安裝在環形二沉池(12)上；循環攪動清淤機構(7)，安裝在環形二沉池(12)上。
2.根據權利要求1所述的新型AOA污水生物處理裝置，其特征在于：還包括一級污水轉移機構、二級污水轉移機構和三級污水轉移機構，所述厭氧池(1)通過一級污水轉移機構連接好氧池(2)，所述好氧池(2)通過二級污水轉移機構連接缺氧池(3)，缺氧池(3)的底部通過三級污水轉移機構連接環形二沉池(12)的底部。
3.根據權利要求1所述的新型AOA污水生物處理裝置，其特征在于：所述缺氧池(3)包含有筒狀池體(31)、頂蓋(32)、螺絲(33)、污水旋轉組件、操作口(38)和蓋體(39)，所述筒狀池體(31)的頂部通過螺絲(33)固定連接有頂蓋(32)，頂蓋(32)的中部安裝有污水旋轉組件，頂蓋(32)的頂部設置有操作口(38)，所述操作口(38)的頂部螺紋連接有蓋體(39)。
4.根據權利要求3所述的新型AOA污水生物處理裝置，其特征在于：所述缺氧池沉淀分離機構(5)包含有圓弧形分離通道(51)、分離濾網(52)和沉淀儲存箱(53)，沉淀分離高度調整機構(4)中調整塊(43)固定連接有圓弧形分離通道(51)，圓弧形分離通道(51)所在圓的圓心與筒狀池體(31)的中心重合，所述圓弧形分離通道(51)的一端卡接有分離濾網(52)，所述圓弧形分離通道(51)靠近分離濾網(52)的一端底部一體成型連接有沉淀儲存箱(53)，所述圓弧形分離通道(51)的另一端為分離進水口。
5.根據權利要求4所述的新型AOA污水生物處理裝置，其特征在于：所述缺氧池沉淀分離機構(5)還包含有鉸鏈(54)、沉淀引導板(55)和引導板角度調整組件，所述分離進水口的頂部通過鉸鏈(54)活動連接沉淀引導板(55)的一端，所述沉淀引導板(55)的頂部通過引導板角度調整組件連接圓弧形分離通道(51)的頂部，且操作口(38)與引導板角度調整組件上下對應設置。
6.根據權利要求4所述的新型AOA污水生物處理裝置，其特征在于：還包括污泥一級回流機構(8)，所述沉淀儲存箱(53)的底部連接污泥一級回流機構(8)的頂端，所述污泥一級回流機構(8)的底部分別連接厭氧池(1)和好氧池(2)。
7.根據權利要求1所述的新型AOA污水生物處理裝置，其特征在于：所述二沉池沉淀分離機構(6)包含有轉動軸一(61)、圓擋板(62)、分離濾孔(63)、密封軸承(610)和轉動控制組件，所述環形二沉池(12)內位于沉泥口(13)右側上方的位置通過密封軸承(610)轉動連接有轉動軸一(61)，轉動軸一(61)與圓擋板(62)的中部固定連接，所述圓擋板(62)的上半?yún)^(qū)域均勻開設有分離濾孔(63)，所述轉動軸一(61)位于環形二沉池(12)外側的一端連接轉動控制組件。
8.根據權利要求7所述的新型AOA污水生物處理裝置，其特征在于：所述二沉池沉淀分離機構(6)還包含有轉動軸二(68)和封閉緩流多功能板(611)，所述沉泥口(13)內通過密封軸承(610)轉動連接有轉動軸二(68)，所述轉動軸二(68)與封閉緩流多功能板(611)的中部固定連接，且轉動軸二(68)的前端延伸至環形二沉池(12)的外側并且連接轉動控制組件。
9.根據權利要求1所述的新型AOA污水生物處理裝置，其特征在于：所述循環攪動清淤機構(7)包含有環形位移組件和攪動清淤組件，所述環形二沉池(12)的外側頂部邊沿安裝有環形位移組件，環形位移組件連接攪動清淤組件，攪動清淤組件位于環形二沉池(12)的內部。
10.根據權利要求1所述的新型AOA污水生物處理裝置，其特征在于：還包括污泥二級回流機構(9)，所述沉淀箱(14)的底部連接污泥二級回流機構(9)的一端，污泥二級回流機構(9)的另一端連接厭氧池(1)。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種新型AOA污水生物處理裝置，各個池體布局緊湊合理，可以減小占地面積，在缺氧池內安裝缺氧池沉淀分離機構在缺氧池內分離出來一些沉淀，這些沉淀留在缺氧池內可以減小二沉池的污泥回流量，促進降低污泥回流能耗，在增大二沉池面積和容量的基礎上，方便二沉池沉淀的收集，避免沉淀沉積在二沉池內底部而不容易被收集，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種新型AOA污水生物處理裝置，包括：
缺氧池，為筒狀結構，所述缺氧池的前側方設置有半圓弧狀的好氧池，且缺氧池的后側方設置有半圓弧狀的厭氧池，好氧池和厭氧池的外側環繞設置有環形二沉池，所述環形二沉池的徑向截面底部為半圓形，且環形二沉池的前側底部開設有沉泥口，所述沉泥口底部連接沉淀箱的頂部；
沉淀分離高度調整機構，安裝在缺氧池上，且沉淀分離高度調整機構位于缺氧池內的部分連接有缺氧池沉淀分離機構，所述缺氧池沉淀分離機構的底部連接污泥一級回流機構；
二沉池沉淀分離機構，安裝在環形二沉池上；
循環攪動清淤機構，安裝在環形二沉池上。
好氧池和厭氧池構成一個環狀結構圍繞著筒狀機構的缺氧池，環形二沉池圍繞著好氧池和厭氧池構成的環狀結構，整體緊湊，可以減小占地面積，沉淀分離高度調整機構可以調整缺氧池沉淀分離機構在缺氧池內的高度，從而可以分離缺氧池中不同高度的沉淀，可以選擇將分離出來的沉淀留在缺氧池內減小環形二沉池的沉淀回流量，也可以將特定水層中在厭氧池和好氧池中未完全釋磷和硝化的沉淀，借助污泥一級回流機構重新回流至厭氧池和好氧池內進行二次生化處理，循環攪動清淤機構可以對環形二沉池內的污水進行攪動，讓環形二沉池內的污水逆時針?lè)较蛄鲃?dòng)，而沉淀環形二沉池內污水中的沉淀可以通過沉泥口落入沉淀箱內進行收集，可以輕松解決環形二沉池污泥的收集處理問題。
進一步的，還包括一級污水轉移機構、二級污水轉移機構和三級污水轉移機構，所述厭氧池通過一級污水轉移機構連接好氧池，所述好氧池通過二級污水轉移機構連接缺氧池，缺氧池的底部通過三級污水轉移機構連接環形二沉池的底部。厭氧池內污水實現釋磷同時利用池內微生物吸附有機物后可以通過一級污水轉移機構轉移至好氧池內，好氧池對污水進行硝化處理后通過二級污水轉移機構送入缺氧池內，缺氧池利用污泥中吸附的有機物及回流污泥中的碳源進行反硝化，實現脫氮，缺氧池內處理后的污水被三級污水轉移機構送入環形二沉池進行污泥沉淀處理。
進一步的，所述缺氧池包含有筒狀池體、頂蓋、螺絲、污水旋轉組件、操作口和蓋體，所述筒狀池體的頂部通過螺絲固定連接有頂蓋，頂蓋的中部安裝有污水旋轉組件，頂蓋的頂部設置有操作口，所述操作口的頂部螺紋連接有蓋體。筒狀池體的頂部通過被螺絲固定的頂蓋進行封閉，污水旋轉組件可以攪動筒狀池體內水流以順時針或逆時針?lè)较蜣D(zhuǎn)動，借助缺氧池沉淀分離機構方便分離沉淀或者將分離出的沉淀釋放，通過蓋體可以打開操作口，透過操作口可以對筒狀池體內缺氧池沉淀分離機構的部件進行操控。
進一步的，所述缺氧池沉淀分離機構包含有圓弧形分離通道、分離濾網和沉淀儲存箱，沉淀分離高度調整機構中調整塊固定連接有圓弧形分離通道，圓弧形分離通道所在圓的圓心與筒狀池體的中心重合，所述圓弧形分離通道的一端卡接有分離濾網，所述圓弧形分離通道靠近分離濾網的一端底部一體成型連接有沉淀儲存箱，所述圓弧形分離通道的另一端為分離進水口；在需要分離處沉淀時，先讓沉淀分離高度調整機構調整圓弧形分離通道的高度，針對特定水層的沉淀進行收集，此時可以將特定水層的沉淀回流至厭氧池和好氧池中重新進行厭氧池和好氧池內的生化處理，如果各個水層沒有需要往厭氧池和好氧池中回流的污泥，也可以在分離過程中讓沉淀分離高度調整機構不斷調整圓弧形分離通道的高度，實現所有水層沉淀的混合收集，此時可以將混合收集的沉淀留在缺氧池內，從而避免環形二沉池再向缺氧池內回流污泥，降低回流污泥的能耗，污水旋轉組件帶動缺氧池內污水順時針轉動，污水及沉淀通過分離進水口進入圓弧形分離通道內，然后沉淀通過分離濾網的過濾留到圓弧形分離通道和沉淀儲存箱內，當缺氧池內污水轉移至環形二沉池中后重新注入污水時，可以讓污水旋轉組件帶動缺氧池內污水逆時針轉動，污水通過分離濾網上的網孔將圓弧形分離通道內沉淀帶出，讓圓弧形分離通道內上次過濾留下的沉淀與新注入的污水混合，然后進行缺氧生化處理，留下的污泥就代替了從環形二沉池中回流的污泥，實現污泥中的碳源進一步降解。
進一步的，所述缺氧池沉淀分離機構還包含有鉸鏈、沉淀引導板和引導板角度調整組件，所述分離進水口的頂部通過鉸鏈活動連接沉淀引導板的一端，所述沉淀引導板的頂部通過引導板角度調整組件連接圓弧形分離通道的頂部，且操作口與引導板角度調整組件上下對應設置，借助操作口可以操作調控引導板角度調整組件。引導板角度調整組件可以帶動沉淀引導板借助鉸鏈相對于分離進水口的頂部活動，從而改變沉淀引導板的角度，當沉淀引導板與圓弧形分離通道頂面角度變大，可以引入更多的污水進入分離進水口，實現對缺氧池內污水中沉淀的快速分離。
進一步的，還包括污泥一級回流機構，所述沉淀儲存箱的底部連接污泥一級回流機構的頂端，所述污泥一級回流機構的底部分別連接厭氧池和好氧池，如果沉淀儲存箱內收集的特定水層的污泥需要回流至厭氧池和好氧池進行再次生化處理時，借助污泥一級回流機構可以有選擇的將污泥回流至厭氧池或好氧池內。
進一步的，所述二沉池沉淀分離機構包含有轉動軸一、圓擋板、分離濾孔、密封軸承和轉動控制組件，所述環形二沉池內位于沉泥口右側上方的位置通過密封軸承轉動連接有轉動軸一，轉動軸一與圓擋板的中部固定連接，所述圓擋板的上半?yún)^(qū)域均勻開設有分離濾孔，所述轉動軸一位于環形二沉池外側的一端連接轉動控制組件。轉動控制組件可以帶動轉動軸一轉動，密封軸承避免環形二沉池與轉動軸一的連接處漏水，轉動軸一轉動可以帶動圓擋板轉動，圓擋板水平分布時不干涉環形二沉池內污水的流動，當圓擋板豎直分布時，可以將環形二沉池下層隨污水流動的沉淀攔截，當圓擋板豎直分布，有分離濾孔的一般區域在上側，可以減小對污水流動的干預，同時又能攔截沉淀污，沉淀物受圓擋板阻擋后落入沉泥口內，被沉淀箱收集。
進一步的，所述二沉池沉淀分離機構還包含有轉動軸二和封閉緩流多功能板，所述沉泥口內通過密封軸承轉動連接有轉動軸二，所述轉動軸二與封閉緩流多功能板的中部固定連接，且轉動軸二的前端延伸至環形二沉池的外側并且連接轉動控制組件。轉動控制組件還能同步帶動轉動軸二轉動，讓封閉緩流多功能板轉動，當圓擋板處于水平狀態時，封閉緩流多功能板也處于水平狀態，封閉緩流多功能板將沉泥口頂部的大多數區域封閉，此時環形二沉池內污水可以順暢的循環流動，沉淀箱內收集的沉淀污泥不容易浮起，當圓擋板處于豎直狀態，封閉緩流多功能板也處于豎直狀態，打開沉泥口，可以對污水中靠下的污泥進行緩流，讓污泥下沉落入沉泥口內，同時實現其開關沉泥口和緩流阻流污泥的作用，密封軸承將轉動軸二與沉泥口的連接處密封，避免漏水。
進一步的，所述循環攪動清淤機構包含有環形位移組件和攪動清淤組件，所述環形二沉池的外側頂部邊沿安裝有環形位移組件，環形位移組件連接攪動清淤組件，攪動清淤組件位于環形二沉池的內部。環形位移組件可以帶動攪動清淤組件在環形二沉池內環形活動，攪動清淤組件可以將環形二沉池內污水?dāng)噭?dòng)，讓其混合，同時攪動清淤組件的攪動會形成逆時針流動的水流，逆時針流動的水流方便二沉池沉淀分離機構分離污泥。
進一步的，還包括污泥二級回流機構，所述沉淀箱的底部連接污泥二級回流機構的一端，污泥二級回流機構的另一端連接厭氧池，污泥二級回流機構可以將沉淀箱內一部分的污泥回流至厭氧池內，提升厭氧池和缺氧池內的污泥濃度。
與現有技術相比，本發明的有益效果是：本新型AOA污水生物處理裝置，具有以下好處：
好氧池和厭氧池構成一個環狀結構圍繞著筒狀機構的缺氧池，環形二沉池圍繞著好氧池和厭氧池構成的環狀結構，整體緊湊，可以減小占地面積，沉淀分離高度調整機構可以調整缺氧池沉淀分離機構在缺氧池內的高度，從而可以分離缺氧池中不同高度的沉淀，可以選擇將分離出來的沉淀留在缺氧池內減小環形二沉池的沉淀回流量，也可以將特定水層中在厭氧池和好氧池中未完全釋磷和硝化的沉淀，借助污泥一級回流機構重新回流至厭氧池和好氧池內進行二次生化處理。
循環攪動清淤機構可以對環形二沉池內的污水進行攪動，讓環形二沉池內的污水逆時針?lè)较蛄鲃?dòng)，而沉淀環形二沉池內污水中的沉淀可以通過沉泥口落入沉淀箱內進行收集，可以輕松解決環形二沉池污泥的收集處理問題。
各個池體布局緊湊合理，可以減小占地面積，在缺氧池內安裝缺氧池沉淀分離機構在缺氧池內分離出來一些沉淀，這些沉淀留在缺氧池內可以減小二沉池的污泥回流量，促進降低污泥回流能耗，在增大二沉池面積和容量的基礎上，方便二沉池沉淀的收集，避免沉淀沉積在二沉池內底部而不容易被收集。
（發明人：王志帥;陳嘉祺;鄧根明;許文坤;何雄健;梁輝政）
