公布日：2023.11.21
申請日：2023.09.28
分類號：C02F9/00(2023.01)I;C02F3/00(2023.01)N;C02F1/44(2023.01)N;C02F1/02(2023.01)N;C02F1/50(2023.01)N
摘要
本發明涉及污水處理設備技術領域，且公開了智能高效MO環境疫苗一體化污水處理設備，包括淤泥水池和MBR電控設備，所述淤泥水池的頂部開設有淤泥倉，所述淤泥倉的內壁設置有匚形倉，所述匚形倉的中部內腔固定裝配有MBR過濾模組，所述MBR過濾模組的出水端固定裝配有雙泵組件。通過將匚形倉放置于淤泥倉中，使液體填充匚形倉的內腔，使兩組MBR過濾模組在接觸液體的同時，實現與淤泥倉內腔淤泥相遠離的作用，從而交底MBR過濾模組在運行時與大量淤泥相接觸，導致MBR過濾模組使用壽命降低的問題，同時利用匚形倉使用透明材質制備而成，使人員在外界即可直接觀看到MBR過濾模組的運轉狀態，從而實現便捷性的觀察過濾模板表面淤泥的粘黏程度。
權利要求書

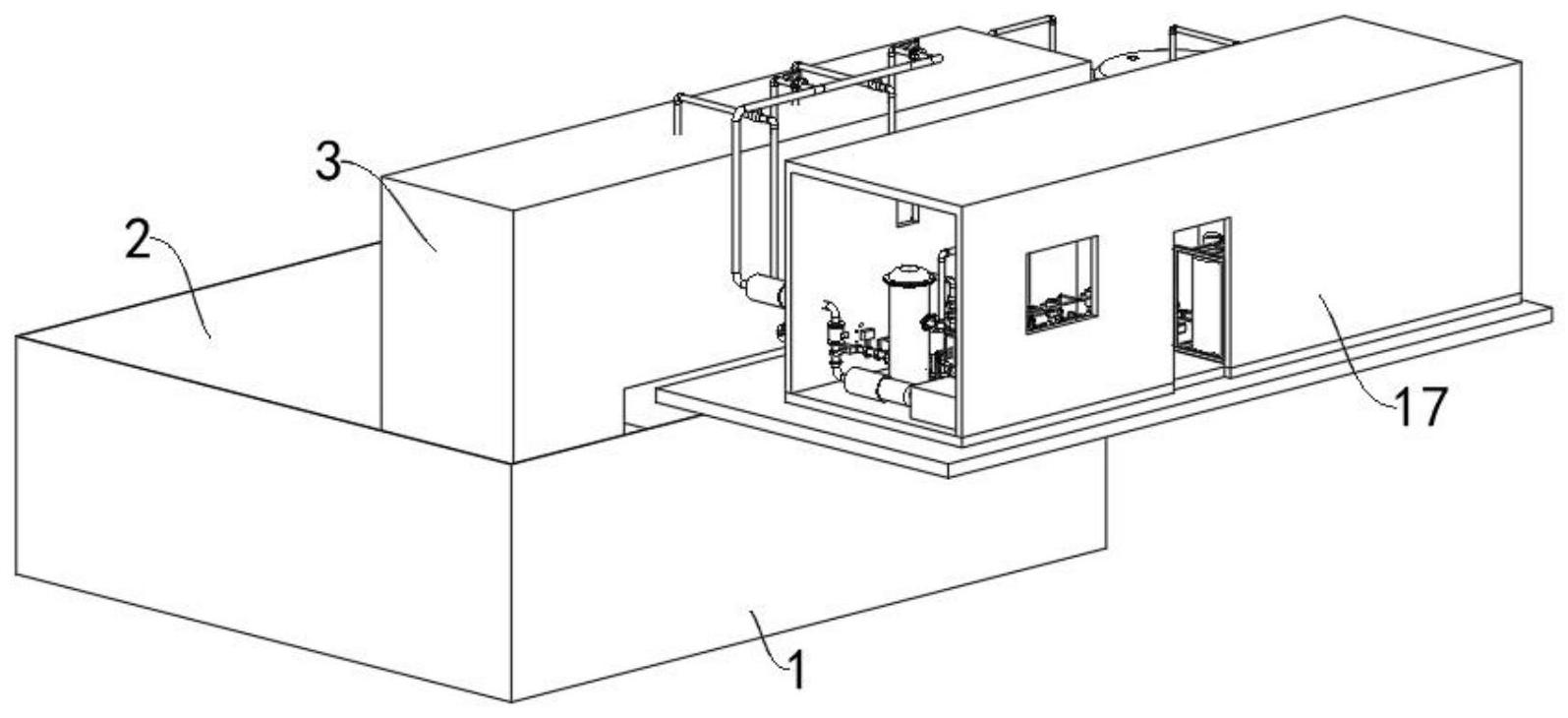

1.智能高效MO環境疫苗一體化污水處理設備，包括淤泥水池(1)和MBR電控設備(16)，其特征在于：所述淤泥水池(1)的頂部開設有淤泥倉(2)，所述淤泥倉(2)的內壁設置有匚形倉(3)，所述匚形倉(3)的中部內腔固定裝配有MBR過濾模組(4)，所述MBR過濾模組(4)的出水端固定裝配有雙泵組件(5)，所述雙泵組件(5)的出水端分別固定裝配有保安過濾器(6)、深度處理超濾膜組件(8)、水箱二(11)和水箱三(12)，所述MBR過濾模組(4)的底部入口端固定裝配有風機組件(7)，所述深度處理超濾膜組件(8)的出水端固定裝配有超濾反洗泵組件(9)，所述超濾反洗泵組件(9)的出水端固定裝配有水箱一(10)，所述水箱一(10)的外壁固定裝配有低溫消毒機(13)，所述深度處理超濾膜組件(8)的入口端固定裝配有藥物消毒箱(15)，所述藥物消毒箱(15)的出氣端固定裝配有氣箱(14)，所述深度處理超濾膜組件(8)的外側設置有集裝箱(17)。
2.根據權利要求1所述的智能高效MO環境疫苗一體化污水處理設備，其特征在于：所述MBR過濾模組(4)包括有機架(401)，所述機架(401)的內壁固定卡接有過濾模板(402)，所述過濾模板(402)的底部固定裝配有震動設備(403)，所述過濾模板(402)的頂部固定套接有進水管(404)，所述過濾模板(402)的底部固定套接有爆氣管(405)，所述爆氣管(405)遠離過濾模板(402)的一端固定裝配有連接管一(406)；所述MBR過濾模組(4)的數量為兩組，且兩組MBR過濾模組(4)皆設置于匚形倉(3)的中部內腔，所述淤泥倉(2)呈“匚”字形，所述MBR過濾模組(4)的底部位于淤泥倉(2)內腔液體的頂部，所述匚形倉(3)的內腔皆填充有液體，所述匚形倉(3)使用透明材質制備而成。
3.根據權利要求1所述的智能高效MO環境疫苗一體化污水處理設備，其特征在于：所述雙泵組件(5)包括有泵體(501)，所述泵體(501)的入口端分別固定裝配有連接管二(502)和連接管三(503)，所述泵體(501)的出口端固定裝配有連接管五(506)，所述保安過濾器(6)的出口端固定裝配有連接管四(505)，所述連接管三(503)與保安過濾器(6)的入口端固定連接，所述泵體(501)的出口端固定裝配有計量泵(504)，所述連接管二(502)與進水管(404)連接。
4.根據權利要求1所述的智能高效MO環境疫苗一體化污水處理設備，其特征在于：所述風機組件(7)包括有風機主體(701)，所述風機主體(701)出氣端固定裝配有過濾筒(702)，所述過濾筒(702)遠離風機主體(701)的一端固定裝配有加熱筒(703)，所述加熱筒(703)遠離過濾筒(702)的一端與連接管一(406)連接。
5.根據權利要求1所述的智能高效MO環境疫苗一體化污水處理設備，其特征在于：所述深度處理超濾膜組件(8)包括有安裝框架(801)，所述安裝框架(801)的內壁固定裝配有超濾膜主體(802)，所述超濾膜主體(802)的頂部固定裝配有連通管二(804)，所述超濾膜主體(802)的底部固定裝配有連通管四(806)，所述連通管二(804)的一端固定裝配有連通管三(805)，所述連通管二(804)的另一端固定裝配有連通管五(807)，所述連通管四(806)的一端固定裝配有連通管一(803)，所述連通管四(806)的另一端與連通管三(805)的外沿連接，所述安裝框架(801)的外壁固定裝配有電控主機(808)，所述連通管二(804)遠離連通管五(807)的一端固定裝配有連通管六(809)。
6.根據權利要求5所述的智能高效MO環境疫苗一體化污水處理設備，其特征在于：所述連通管四(806)與泵體(501)的出口端連接，所述連通管四(806)與藥物消毒箱(15)連接，所述連通管六(809)與水箱三(12)連接，所述連通管二(804)與導通管二(905)連接。
7.根據權利要求1所述的智能高效MO環境疫苗一體化污水處理設備，其特征在于：所述超濾反洗泵組件(9)包括有離心泵一(901)和離心泵二(903)，所述離心泵一(901)出口端固定裝配有過濾芯主體(902)，所述過濾芯主體(902)入口端固定裝配有導通管三(907)，所述離心泵二(903)的出口端固定裝配有導通管一(904)，所述導通管一(904)的外沿固定裝配有導通管二(905)，所述導通管一(904)遠離離心泵二(903)的一端固定裝配有水箱四(906)。
8.根據權利要求7所述的智能高效MO環境疫苗一體化污水處理設備，其特征在于：所述導通管三(907)與水箱三(12)連接，所述離心泵二(903)與連通管四(806)靠近連通管五(807)的一端連接。
9.根據權利要求1所述的智能高效MO環境疫苗一體化污水處理設備，其特征在于：所述集裝箱(17)將雙泵組件(5)、保安過濾器(6)、風機組件(7)、深度處理超濾膜組件(8)、超濾反洗泵組件(9)、水箱一(10)、低溫消毒機(13)、氣箱(14)、藥物消毒箱(15)和MBR電控設備(16)進行覆蓋，使設備與自然環境隔離。
發明內容
本發明提供了智能高效MO環境疫苗一體化污水處理設備，解決了上述背景技術所提出的問題。
本發明提供如下技術方案：智能高效MO環境疫苗一體化污水處理設備，包括淤泥水池和MBR電控設備，所述淤泥水池的頂部開設有淤泥倉，所述淤泥倉的內壁設置有匚形倉，所述匚形倉的中部內腔固定裝配有MBR過濾模組，所述MBR過濾模組的出水端固定裝配有雙泵組件，所述雙泵組件的出水端分別固定裝配有保安過濾器、深度處理超濾膜組件、水箱二和水箱三，所述MBR過濾模組的底部入口端固定裝配有風機組件，所述深度處理超濾膜組件的出水端固定裝配有超濾反洗泵組件，所述超濾反洗泵組件的出水端固定裝配有水箱一，所述水箱一的外壁固定裝配有低溫消毒機，所述深度處理超濾膜組件的入口端固定裝配有藥物消毒箱，所述藥物消毒箱的出氣端固定裝配有氣箱，所述深度處理超濾膜組件的外側設置有集裝箱。
作為本發明的優選技術方案，所述MBR過濾模組包括有機架，所述機架的內壁固定卡接有過濾模板，所述過濾模板的底部固定裝配有震動設備，所述過濾模板的頂部固定套接有進水管，所述過濾模板的底部固定套接有爆氣管，所述爆氣管遠離過濾模板的一端固定裝配有連接管一；
所述MBR過濾模組的數量為兩組，且兩組MBR過濾模組皆設置于匚形倉的中部內腔，所述淤泥倉呈“匚”字形，所述MBR過濾模組的底部位于淤泥倉內腔液體的頂部，所述匚形倉的內腔皆填充有液體，所述匚形倉使用透明材質制備而成。
作為本發明的優選技術方案，所述雙泵組件包括有泵體，所述泵體的入口端分別固定裝配有連接管二和連接管三，所述泵體的出口端固定裝配有連接管五，所述保安過濾器的出口端固定裝配有連接管四，所述連接管三與保安過濾器的入口端固定連接，所述泵體的出口端固定裝配有計量泵，所述連接管二與進水管連接。
作為本發明的優選技術方案，所述風機組件包括有風機主體，所述風機主體出氣端固定裝配有過濾筒，所述過濾筒遠離風機主體的一端固定裝配有加熱筒，所述加熱筒遠離過濾筒的一端與連接管一連接。
作為本發明的優選技術方案，所述深度處理超濾膜組件包括有安裝框架，所述安裝框架的內壁固定裝配有超濾膜主體，所述超濾膜主體的頂部固定裝配有連通管二，所述超濾膜主體的底部固定裝配有連通管四，所述連通管二的一端固定裝配有連通管三，所述連通管二的另一端固定裝配有連通管五，所述連通管四的一端固定裝配有連通管一，所述連通管四的另一端與連通管三的外沿連接，所述安裝框架的外壁固定裝配有電控主機，所述連通管二遠離連通管五的一端固定裝配有連通管六。
作為本發明的優選技術方案，所述連通管四與泵體的出口端連接，所述連通管四與藥物消毒箱連接，所述連通管六與水箱三連接，，所述連通管二與導通管二連接。
作為本發明的優選技術方案，所述超濾反洗泵組件包括有離心泵一和離心泵二，所述離心泵一出口端固定裝配有過濾芯主體，所述過濾芯主體入口端固定裝配有導通管三，所述離心泵二的出口端固定裝配有導通管一，所述導通管一的外沿固定裝配有導通管二，所述導通管一遠離離心泵二的一端固定裝配有水箱四。
作為本發明的優選技術方案，所述導通管三與水箱三連接，所述離心泵二與連通管四靠近連通管五的一端連接。
作為本發明的優選技術方案，所述集裝箱將雙泵組件、保安過濾器、風機組件、深度處理超濾膜組件、超濾反洗泵組件、水箱一、低溫消毒機、氣箱、藥物消毒箱和MBR電控設備進行覆蓋，使設備與自然環境隔離。
本發明具備以下有益效果：
1、該智能高效MO環境疫苗一體化污水處理設備，通過將匚形倉放置于淤泥倉中，使液體填充匚形倉的內腔，通過負壓的作用力，使位于匚形倉內腔的液體高于位于淤泥倉內腔的液體，而通過將MBR過濾模組設置于匚形倉的內腔，使兩組MBR過濾模組在接觸液體的同時，實現與淤泥倉內腔淤泥相遠離的作用，從而交底MBR過濾模組在運行時與大量淤泥相接觸，導致MBR過濾模組使用壽命降低的問題，同時利用匚形倉使用透明材質制備而成，使人員在外界即可直接觀看到MBR過濾模組的運轉狀態，從而實現便捷性的觀察過濾模板表面淤泥的粘黏程度。
2、該智能高效MO環境疫苗一體化污水處理設備，通過雙泵組件對MBR過濾模組位于MBR過濾模組處的液體進行吸附，利用保安過濾器實現初步過濾，并儲存至水箱二的內腔后進行循環過濾，并通過深度處理超濾膜組件對該液體和位于水箱三內腔的液體實現進一步的過濾作業，并通過連通管六實現排出，實現對該液體的多次過濾，同時通過超濾反洗泵組件的加入，使設備運轉時，其液體與淤泥分離的潔凈率增加。
（發明人：常堅;劉冰）
