公布日：2023.04.07
申請日：2022.12.30
分類號：F28D9/00(2006.01)I;B01F27/90(2022.01)I;F28F11/00(2006.01)I;F24H9/00(2022.01)I
摘要
本發明公開了基于不同溫度的化工廢水余熱回收裝置，涉及化工廢水余熱回收技術領域，本發明包括底板，底板上設有三組換熱組件，底板上設供水組件以及混合組件，換熱組件包括保溫箱，保溫箱內部設有若干第一箱以及第二箱，第一箱與第二箱交錯設置，相鄰兩個第一箱之間連接有第一連接管，相鄰兩個第二箱之間連接有第二連接管，位于保溫箱內部一端第一箱貫通連接有進液管，位于保溫箱內部另一端第一箱貫通連接有出液管，位于保溫箱內部一端第二箱貫通連接有進水管，位于保溫箱內部另一端第二箱貫通連接有出水管，進液管、出液管、進水管以及出水管均穿過保溫箱。本發明為基于不同溫度的化工廢水余熱回收裝置，換熱效果好。
權利要求書
1.基于不同溫度的化工廢水余熱回收裝置，其特征在于：包括底板(1)，所述底板(1)上設有三組換熱組件，所述底板(1)上設供水組件以及混合組件，三組所述換熱組件內部結構相同，三組所述換熱組件并列設置；所述換熱組件包括保溫箱(2)，所述保溫箱(2)內部設有若干第一箱(3)以及第二箱(4)，若干所述第一箱(3)等間距陣列分布，若干所述第二箱(4)等間距陣列分布，所述第一箱(3)與所述第二箱(4)交錯設置，所述第一箱(3)以及所述第二箱(4)均為不銹鋼材質，相鄰兩個所述第一箱(3)之間連接有第一連接管(5)，所述第一連接管(5)傾斜設置，所述第一連接管(5)兩端分別與相鄰兩個所述第一箱(3)貫通連接，相鄰兩個所述第二箱(4)之間連接有第二連接管(6)，所述第二連接管(6)傾斜設置，所述第二連接管(6)兩端分別與相鄰兩個所述第二箱(4)貫通連接，位于所述保溫箱(2)內部一端所述第一箱(3)貫通連接有進液管(7)，位于所述保溫箱(2)內部另一端所述第一箱(3)貫通連接有出液管(8)，位于所述保溫箱(2)內部一端所述第二箱(4)貫通連接有進水管(9)，位于所述保溫箱(2)內部另一端所述第二箱(4)貫通連接有出水管(10)，所述進液管(7)、所述出液管(8)、所述進水管(9)以及所述出水管(10)均穿過所述保溫箱(2)。
2.根據權利要求1所述的基于不同溫度的化工廢水余熱回收裝置，其特征在于：所述混合組件包括設置在所述底板(1)上部的混合桶(11)，所述混合桶(11)位于所述保溫箱(2)一側，三個所述出水管(10)一端均與所述混合桶(11)貫通連接。
3.根據權利要求2所述的基于不同溫度的化工廢水余熱回收裝置，其特征在于：所述混合桶(11)上活動設有轉軸(12)，所述轉軸(12)下端設有攪拌器(13)，所述混合桶(11)側部貫通連接有熱水管(14)，所述熱水管(14)上設有閥門(15)，所述熱水管(14)端部設有法蘭。
4.根據權利要求3所述的基于不同溫度的化工廢水余熱回收裝置，其特征在于：所述混合桶(11)上部設有驅動電機(16)，所述混合桶(11)上開設有圓形通孔，所述轉軸(12)在圓形通孔內旋轉，所述驅動電機(16)輸出端與所述轉軸(12)另一端連接。
5.根據權利要求4所述的基于不同溫度的化工廢水余熱回收裝置，其特征在于：三個所述進液管(7)分別與環氧氯丙烷生產過程中的三個反應器連接，三個所述出液管(8)分別連接對應的工業廢水處理設備。
6.根據權利要求5所述的基于不同溫度的化工廢水余熱回收裝置，其特征在于：所述供水組件包括設置在所述底板(1)上的水泵(17)，所述水泵(17)上連接有加水管(18)以及第三連接管(19)，所述第三連接管(19)一端設有三個出水頭，三個所述出水頭分別與三個進水管(9)貫通連接。
7.根據權利要求6所述的基于不同溫度的化工廢水余熱回收裝置，其特征在于：所述加水管(18)一端設有固定圈(20)，所述固定圈(20)一端連接有螺紋管道(21)，所述螺紋管道(21)上套設有密封環(22)，所述密封環(22)一端與所述固定圈(20)側壁相互貼合。
8.根據權利要求7所述的基于不同溫度的化工廢水余熱回收裝置，其特征在于：所述底板(1)底部設有支腿(23)，若干所述支腿(23)分別底板(1)底部頂角位置處，所述底板(1)上設有第一支架(24)、第二支架(25)以及第三支架(26)，所述第一支架(24)上端與所述水泵(17)連接，所述第二支架(25)與所述保溫箱(2)下表面連接，所述第三支架(26)與所述混合桶(11)一表面連接。
9.根據權利要求8所述的基于不同溫度的化工廢水余熱回收裝置，其特征在于：所述第一箱(3)與所述第二箱(4)厚度為0.5mm，所述保溫箱(2)的材質為聚苯乙烯泡沫塑料或聚氨酯泡沫塑料。
發明內容
本發明的主要目的在于提供基于不同溫度的化工廢水余熱回收裝置，可以有效解決背景技術中的問題。

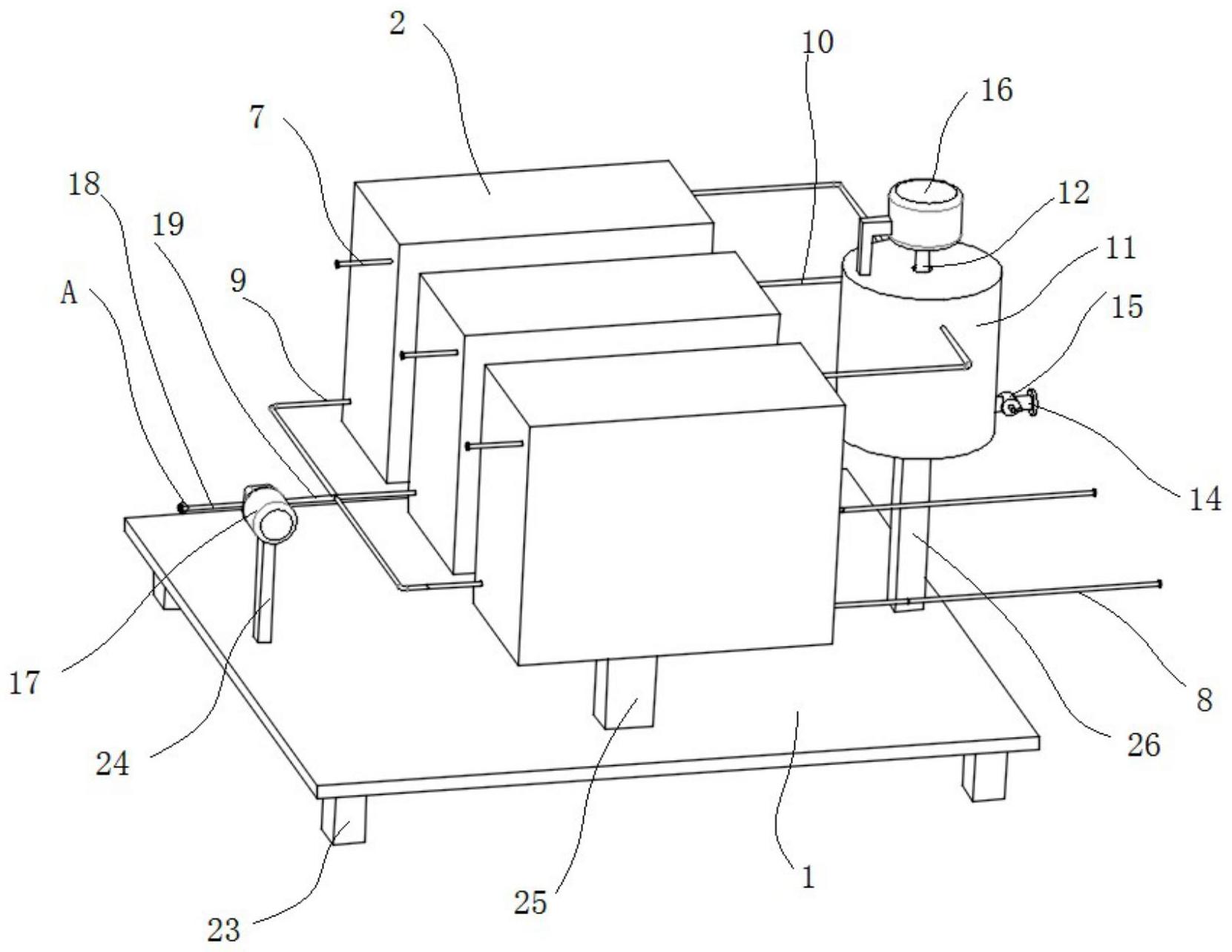

為實現上述目的，本發明采取的技術方案為：基于不同溫度的化工廢水余熱回收裝置，包括底板，所述底板上設有三組換熱組件，所述底板上設供水組件以及混合組件，三組所述換熱組件內部結構相同，三組所述換熱組件并列設置，三組換熱組件分別對三種不同溫度的化工廢水進行余熱交換處理；
所述換熱組件包括保溫箱，所述保溫箱內部設有若干第一箱以及第二箱，若干所述第一箱等間距陣列分布，若干所述第二箱等間距陣列分布，所述第一箱與所述第二箱交錯設置，所述第一箱以及所述第二箱均為不銹鋼材質，相鄰兩個所述第一箱之間連接有第一連接管，所述第一連接管傾斜設置，所述第一連接管兩端分別與相鄰兩個所述第一箱貫通連接，相鄰兩個所述第二箱之間連接有第二連接管，所述第二連接管傾斜設置，所述第二連接管兩端分別與相鄰兩個所述第二箱貫通連接，位于所述保溫箱內部一端所述第一箱貫通連接有進液管，位于所述保溫箱內部另一端所述第一箱貫通連接有出液管，位于所述保溫箱內部一端所述第二箱貫通連接有進水管，位于所述保溫箱內部另一端所述第二箱貫通連接有出水管，所述進液管、所述出液管、所述進水管以及所述出水管均穿過所述保溫箱，本發明中進液管連接有環氧氯丙烷生產過程中的反應器，使得高溫工業廢水進入進液管中，然后進入第一箱中，然后通過第一連接管依次進入對應的第一箱中，冷水從進水管進入到第二箱中，然后經過第二連接管進入對應全部的第二箱中，第一箱中的高溫化工廢水與第二箱中的低溫凈水實現換熱，由于第一箱與第二箱錯峰設置，大大提高換熱效果，換熱后的凈水從出水管中流出，同時所述第一箱以及所述第二箱均為不銹鋼材質，不銹鋼材質作為熱的優良導體，大大提高換熱效果。
優選的，所述混合組件包括設置在所述底板上部的混合桶，所述混合桶位于所述保溫箱一側，三個所述出水管一端均與所述混合桶貫通連接，換熱后的凈水溫度升高，由于三種工業廢水溫度不同，換熱后三個出水管內的凈水進入混合桶中攪拌，實現獲得一種溫度的干凈熱水，完成熱能回收，節約資源。
優選地，所述混合桶上活動設有轉軸，所述轉軸下端設有攪拌器，所述混合桶側部貫通連接有熱水管，所述熱水管上設有閥門，所述熱水管端部設有法蘭，所述混合桶上部設有驅動電機，所述混合桶上開設有圓形通孔，所述轉軸在圓形通孔內旋轉，所述驅動電機輸出端與所述轉軸另一端連接，驅動電機帶動轉軸旋轉，轉軸帶動攪拌器旋轉，攪拌器完成混合不同溫度的熱水，實現得到同一溫度的熱水，熱水管主要用于出水，閥門主要用于控制熱水管是否出水，同時熱水能夠暫存在混合桶內部。
優選的，三個所述進液管分別與環氧氯丙烷生產過程中的三個反應器連接，三個所述出液管分別連接對應的工業廢水處理設備，換熱完成后的工業廢水進行廢水處理，實現復合排放標準，保護環境。
優選地，所述供水組件包括設置在所述底板上的水泵，所述水泵上連接有加水管以及第三連接管，所述第三連接管一端設有三個出水頭，三個所述出水頭分別與三個進水管貫通連接，加水管主要與外界低溫凈水連接，水泵主要將加水管中的低溫凈水傳輸至第三連接管內部，然后經過進水管進入第二箱內部。
優選地，所述加水管一端設有固定圈，所述固定圈一端連接有螺紋管道，所述螺紋管道上套設有密封環，所述密封環一端與所述固定圈側壁相互貼合，通過設置固定圈、螺紋管道以及密封環提高外界低溫凈水管道與加水管連接的密封性，有效防止水泄露。
優選地，所述底板底部設有支腿，若干所述支腿分別底板底部頂角位置處，所述底板上設有第一支架、第二支架以及第三支架，所述第一支架上端與所述水泵連接，所述第二支架與所述保溫箱下表面連接，所述第三支架與所述混合桶一表面連接，支腿主要用于支撐設備，第一支架主要用于支撐水泵，第二支架主要用于支撐與所述保溫箱，所述第三支架主要用于支撐所述混合桶。
優選的，所述第一箱與所述第二箱厚度為0.5mm，所述保溫箱的材質為聚苯乙烯泡沫塑料或聚氨酯泡沫塑料，由于所述第一箱與所述第二箱厚度為0.5mm，且采用不銹鋼材質，有著良好的導熱性，實現高溫工業廢水熱交換的效果，通過所述保溫箱有效防止熱量散發，提高高溫工業廢水熱交換的效果。
與現有技術相比，本發明具有如下有益效果：
本發明中，加水管與外界低溫凈水連接，水泵將加水管中的低溫凈水傳輸至第三連接管內部，然后經過進水管進入第二箱內部，然后進液管連接有環氧氯丙烷生產過程中的反應器，使得高溫工業廢水進入進液管中，然后進入第一箱中，然后通過第一連接管依次進入全部的第一箱中，冷水從進水管進入到第二箱中后，然后經過第二連接管進入對應全部的第二箱中，第一箱中的高溫化工廢水與第二箱中的低溫凈水實現換熱，由于第一箱與第二箱錯峰設置，大大提高換熱效果，換熱后的凈水從出水管中流出，出水管內的凈水進入混合桶中攪拌，驅動電機帶動轉軸旋轉，轉軸帶動攪拌器旋轉，攪拌器完成混合不同溫度的熱水，實現得到同一溫度的熱水，熱水管用于出水，閥門用于控制熱水管是否出水，同時熱水能夠暫存在混合桶內部，實現獲得一種溫度的干凈熱水，同時換熱后的工業廢水從第一箱中流入到出液管中，三個出液管分別連接對應的工業廢水處理設備，換熱完成后的工業廢水進行廢水處理，實現復合排放標準，使得本發明有著對不同溫度的化工廢水進行熱能回收，實現資源回收利用，節約資源，同時熱交換性能高，換熱效果后，保護環境。
（發明人：王玉瑞;孔令泉;姜秀麗;王康;吳國鋒;付永勝）
