公布日：2023.04.07
申請日：2023.01.11
分類號：C02F9/00(2023.01)I;C02F1/44(2023.01)N;C02F1/50(2023.01)N;C02F1/70(2023.01)N;C02F1/00(2023.01)N;C02F5/00(2023.01)N;C02F1/04(2023.01)N;C02F1/
62(2023.01)N
摘要
本發明提供了一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法和系統，其特征在于：廢水經預處理后，依次經兩次超高壓處理，兩次高壓反滲透處理后獲得回用達標水；兩次超高壓處理為一級超高壓處理和二級超高壓處理；兩次高壓反滲透處理為一級高壓反滲透處理和二級高壓反滲透處理；通過該處理能夠?qū)崿F(xiàn)將硫酸鈉廢水高倍濃縮，濃縮倍數達到90％以上。
權利要求書
1.一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征在于：廢水經預處理后，依次經兩次超高壓處理，兩次高壓反滲透處理后獲得回用達標水；所述兩次超高壓處理為一級超高壓處理和二級超高壓處理；所述兩次高壓反滲透處理為一級高壓反滲透處理和二級高壓反滲透處理；其中，經所述預處理后的廢水分成兩部分，一部分進行一級超高壓處理，另一部分進行一級高壓反滲透處理；經所述一級超高壓處理后的濃水進行二級高壓反滲透處理，產水進行回用；經所述二級超高壓處理后的產水進行一級高壓反滲透處理，濃水進行蒸鹽處理；經所述一級高壓反滲透處理后的濃水進行二級高壓反滲透處理，產水進行回用；經所述二級高壓反滲透處理后的濃水進行蒸鹽處理，產水分為兩部分，一部分進行一級高壓反滲透處理，另一部分進行回用。
2.如權利要求1所述的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征在于：所述經所述預處理后的廢水，進行一級超高壓處理和一級高壓反滲透處理的廢水體積比為3-6：1；和/或。經所述一級超高壓處理后的濃水與產水的體積比為1：2.5-4；和/或經所述二級超高壓處理后的濃水與產水的體積比為1：1.5-2.5；和/或經所述一級高壓反滲透處理后濃水與產水的體積比為1：3-4；和/或經所述二級高壓反滲透處理后濃水與產水的體積比為1：2-2.5。
3.如權利要求1所述的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征在于：經所述二級高壓反滲透處理后產水進行一級高壓反滲透處理和進行回用處理的體積比為2.2-4。
4.如權利要求1所述的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征在于：在所述預處理工序前加入重金屬捕捉劑，添加量為30-50ppm。
5.如權利要求1所述的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征在于：在超高壓處理前加入還原劑；其中，一級超高壓處理前加藥量為30-50mg/l；二級超高壓系統前加藥量為1-3ppm。
6.如權利要求1所述的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征在于：在超高壓系統中添加阻垢劑1-5ppm；在二級超高壓系統中添加阻垢劑1-2ppm；在二級高壓反滲透中添加阻垢劑1-5ppm。
7.如權利要求1所述的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征在于：運行過程中還需定時添加1-4ppm的殺菌劑。
8.一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用系統，其特征在于：包含預處理單元、超高壓處理單元和高壓反滲透處理單元；其中，所述預處理單元，包含預處理設備；所述超高壓處理單元，包含一級超高壓系統和二級超高壓系統；所述高壓反滲透處理單元，包含一級高壓反滲透設備和二級高壓反滲透設備；所述預處理設備的出水端，具有對接一級超高壓系統進水端和一級高壓反滲透設備進水端的分支流體管道；所述一級超高壓系統的出水端，對接二級超高壓系統的進水端；所述二級超高壓系統的出水端，對接一級高壓反滲透設備的進水端；所述一級高壓反滲透設備的出水端，對接二級高壓反滲透設備的進水端。
9.如權利要求8所述的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用系統，其特征在于：還具有回用水箱；所述回用水箱，具有與一級超高壓系統的出水端、一級高壓反滲透設備的出水端和二級高壓反滲透設備的出水端對接的端口。
10.如權利要求8所述的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用系統，其特征在于：還具有蒸鹽系統；所述蒸鹽系統，具有與二級超高壓系統的出水端、二級高壓反滲透設備的出水端對接的端口。
發明內容
本發明旨在克服上述缺陷，提供了一種處理過程經濟，能同步實現將硫酸鈉廢水高倍濃縮，濃縮倍數達到90％以上的回用方法和系統。
本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征在于：
廢水經預處理后，依次經兩次超高壓處理，兩次高壓反滲透處理后獲得回用達標水；
上述兩次超高壓處理為一級超高壓處理和二級超高壓處理；
上述兩次高壓反滲透處理為一級高壓反滲透處理和二級高壓反滲透處理；
其中，經上述預處理后的廢水分成兩部分，一部分進行一級超高壓處理，另一部分進行一級高壓反滲透處理；
經上述一級超高壓處理后的濃水進行二級高壓反滲透處理，產水進行回用；
經上述二級超高壓處理后的產水進行一級高壓反滲透處理，濃水進行蒸鹽處理；
經上述一級高壓反滲透處理后的濃水進行二級高壓反滲透處理，產水進行回用；
經上述二級高壓反滲透處理后的濃水進行蒸鹽處理，產水分為兩部分，一部分進行一級高壓反滲透處理，另一部分進行回用。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征還在于：
上述經上述預處理后的廢水，進行一級超高壓處理和一級高壓反滲透處理的廢水體積比為3-6：1。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征還在于：
經上述一級超高壓處理后的濃水與產水的體積比為1：2.5-4。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征還在于：
經上述二級超高壓處理后的濃水與產水的體積比為1：1.5-2。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征還在于：
經上述一級高壓反滲透處理后濃水與產水的體積比為1：3-4。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征還在于：
經上述二級高壓反滲透處理后濃水與產水的體積比為1：2-2.5。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征還在于：
經上述二級高壓反滲透處理后產水進行一級高壓反滲透處理和進行回用處理的體積比為2.2-4。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征還在于：
在所述預處理工序前加入重金屬捕捉劑，添加量為30-50ppm。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征還在于：
在超高壓處理前加入還原劑；
其中，一級超高壓處理前加藥量為30-50mg/l；
二級超高壓系統前加藥量為1-3ppm。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征還在于：
在超高壓系統中添加阻垢劑1-5ppm；
在二級超高壓系統中添加阻垢劑1-2ppm；
在二級高壓反滲透中添加阻垢劑1-5ppm。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用方法，其特征還在于：
運行過程中還需定時添加1-4ppm的殺菌劑。

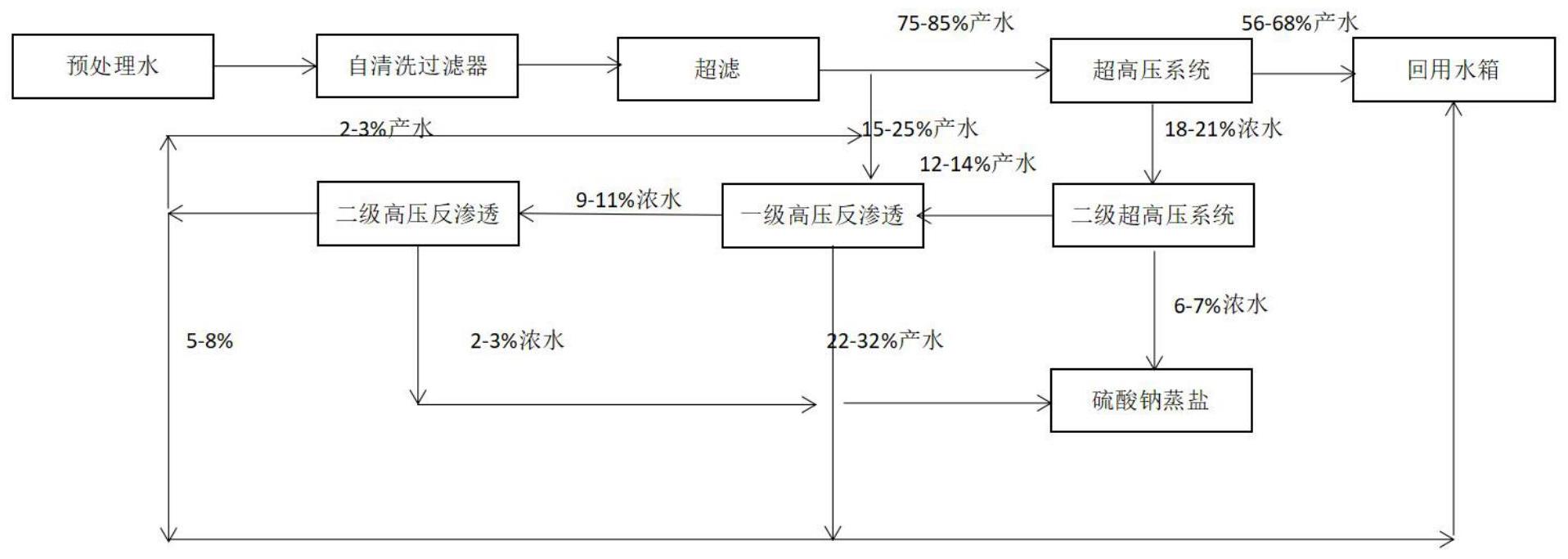

此外，基于上述方法，本發明提供了一款配套設備，即、一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用系統，其特征在于：
包含預處理單元、超高壓處理單元和高壓反滲透處理單元；
其中，上述預處理單元，包含預處理設備；
上述超高壓處理單元，包含一級超高壓系統和二級超高壓系統；
上述高壓反滲透處理單元，包含一級高壓反滲透設備和二級高壓反滲透設備；
上述預處理設備的出水端，具有對接一級超高壓系統進水端和一級高壓反滲透設備進水端的分支流體管道；
上述一級超高壓系統的出水端，對接二級超高壓系統的進水端；
上述二級超高壓系統的出水端，對接一級高壓反滲透設備的進水端；
上述一級高壓反滲透設備的出水端，對接二級高壓反滲透設備的進水端。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用系統，其特征還在于：
還具有回用水箱；
上述回用水箱，具有與一級超高壓系統的出水端、一級高壓反滲透設備的出水端和二級高壓反滲透設備的出水端對接的端口。
進一步地，本發明提供的一種新能源鋰電池行業硫酸鈉廢水濃縮處理及產水回用系統，其特征還在于：
還具有蒸鹽系統；
上述蒸鹽系統，具有與二級超高壓系統的出水端、二級高壓反滲透設備的出水端對接的端口。
（發明人：張金山;夏志先）
