公布日：2023.11.21
申請日：2023.10.17
分類號：B01D29/56(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I
摘要
本發明公開一種污水處理用自清潔固液分離裝置，包括對接卡座、分離器和輸料箱，所述輸料箱拼接安裝在對接卡座的上端外表面，所述分離器拼接安裝在對接卡座的下端內側，所述分離器的上端外表面呈傾斜設置，所述分離器的上端內側設置有過濾器，所述過濾器包括若干組第一濾條和若干組第二濾條，所述第一濾條和第二濾條之間并排設置，第一濾條活動安裝在第二濾條的一側，所述第一濾條和第二濾條的整體呈傾斜設置，所述第一濾條和第二濾條的上端向下傾斜；令其具有自疏式固液分離結構，過濾的同時同步完成雜質清理操作，其形成的條形濾液槽相較于傳統的網孔過濾結構，具有更大的過水量，可以根據雜質的粗細程度進行對應的調節操作，提升其適用范圍。
權利要求書

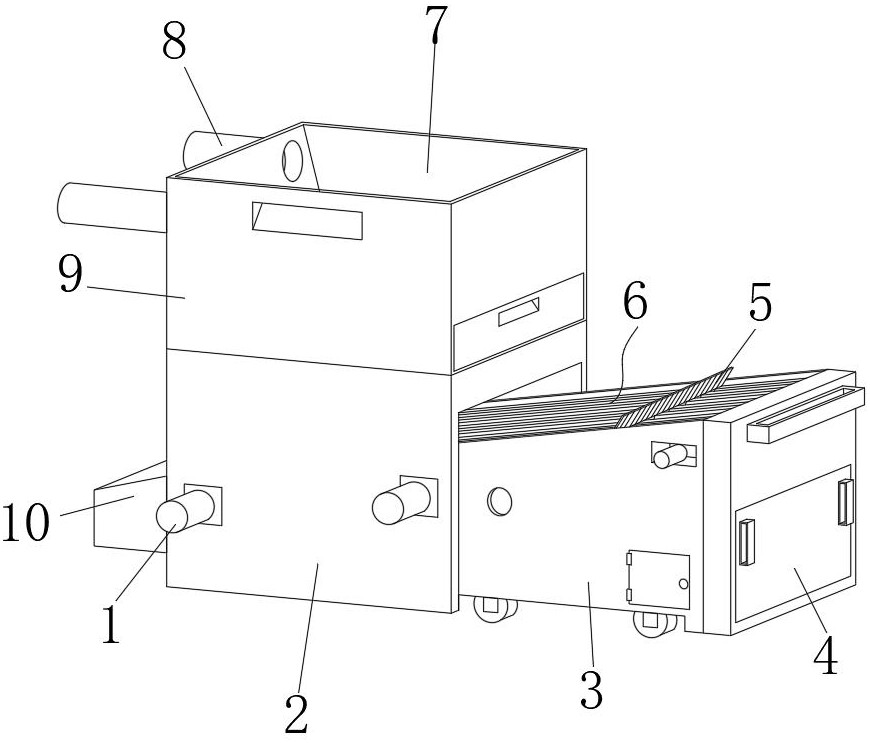

1.一種污水處理用自清潔固液分離裝置，其特征在于，包括對接卡座（2）、分離器（3）和輸料箱（9），所述輸料箱（9）拼接安裝在對接卡座（2）的上端外表面，所述分離器（3）拼接安裝在對接卡座（2）的下端內側，所述分離器（3）的上端外表面呈傾斜設置，所述分離器（3）的上端內側設置有過濾器（6），所述過濾器（6）包括若干組第一濾條（24）和若干組第二濾條（25），所述第一濾條（24）和第二濾條（25）之間并排設置，第一濾條（24）活動安裝在第二濾條（25）的一側，所述第一濾條（24）和第二濾條（25）的整體呈傾斜設置，所述第一濾條（24）和第二濾條（25）的上端向下傾斜，所述第一濾條（24）和第二濾條（25）之間設置條形濾液槽，穿過第一濾條（24）和第二濾條（25）之間活動安裝有移動刮板（5），移動刮板（5）的內側活動安裝有配合第一濾條（24）使用的移動梳齒（12），所述移動刮板（5）的下部通過傳送鏈（20）驅動；所述第一濾條（24）和第二濾條（25）的兩端均安裝有限位滑桿（22）和抽拉桿（23），所述限位滑桿（22）和抽拉桿（23）并排設置，所述限位滑桿（22）套接在第一濾條（24）和第二濾條（25）的內側，所述抽拉桿（23）和第一濾條（24）之間通過限位卡頭（21）對接固定；所述移動刮板（5）的內側設有配合移動梳齒（12）使用的限位滑槽（26），所述移動刮板（5）和移動梳齒（12）的端部均為斜面結構；通過限位滑槽（26）的設置，使得移動梳齒（12）可以根據第一濾條（24）的移動做對應的位置調節；通過拉動抽拉桿（23）調節第一濾條（24）的位置，從而對第一濾條（24）和第二濾條（25）之間的條形濾液槽大小進行調節，使得第一濾條（24）和第二濾條（25）之間可以過濾不同大小的固體雜質，調節其適用范圍，而限位滑桿（22）的設置，則是對第一濾條（24）和第二濾條（25）起到限位固定作用，限位滑桿（22）和第二濾條（25）固定對接，使得第二濾條（25）始終保持固定裝的，利用對第一濾條（24）的位置調節，調整條形濾液槽大小的尺寸；所述移動刮板（5）的下端設置有配合傳送鏈（20）使用的移動架（11），移動架（11）的下端和傳送鏈（20）之間通過固定卡扣（14）對接固定，所述移動刮板（5）和移動架（11）之間通過彈性轉軸（13）彈性連接；所述傳送鏈（20）的兩端均活動安裝有齒輪組（18），一組齒輪組（18）的下端設有電機（19），電機（19）和齒輪組（18）之間通過鏈條驅動，齒輪組（18）由兩塊齒輪構成；所述分離器（3）的內部位于過濾器（6）的下方設有呈傾斜設置的斜面滑道（15），所述對接卡座（2）的一側外表面固定安裝有排液嘴（10），分離器（3）的內側活動安裝有清料轉輪（17），清料轉輪（17）由電動機驅動，對過濾器（6）上端的雜質起到清理作用；限位滑桿和第二濾條固定對接，使得第二濾條始終保持固定裝的，利用對第一濾條的位置調節，調整條形濾液槽大小的尺寸，其次當?shù)谝粸V條進行位置調節操作時，為配合第一濾條的使用，通過限位滑槽的設置，使得移動梳齒可以根據第一濾條的移動做對應的位置調節，使得移動梳齒可以做同步位置調節操作，從而令該污水處理用自清潔固液分離裝置可以適用不同粗細程度的雜質。
2.根據權利要求1所述的一種污水處理用自清潔固液分離裝置，其特征在于，所述分離器（3）的內部設置有集料抽斗（4）和刮料架（16），所述刮料架（16）設置在集料抽斗（4）的一端，所述刮料架（16）的上部設置有斜面刮板（27）。
3.根據權利要求1所述的一種污水處理用自清潔固液分離裝置，其特征在于，所述對接卡座（2）和輸料箱（9）之間通過對接卡頭（28）對接固定，所述對接卡座（2）的側邊設置有兩組電動推扣（1）。
4.根據權利要求1所述的一種污水處理用自清潔固液分離裝置，其特征在于，所述輸料箱（9）的內側活動安裝有側旋濾板（30），輸料箱（9）和側旋濾板（30）之間通過對接轉軸（29）活動連接，所述側旋濾板（30）的下部通過液壓撐桿（32）驅動，輸料箱（9）的上端設有進料槽（7），輸料箱（9）的一側固定安裝有進料管（8），輸料箱（9）的內側下部設有集料箱（31）。
發明內容
本發明的目的在于提供一種污水處理用自清潔固液分離裝置，可以解決現有的問題。
本發明解決的問題是：
1、傳統固液分離裝置采用濾網式結構進行過濾操作，過水量較小，降低了其污水處理效率，且濾網結構容易阻塞，清理起來較為不便，不具有自清潔結構；
2、其次固液分離裝置的無法根據雜質大小進行相應的調節，濾網的網孔無法進行大小調節，從而降低了固液分離裝置的適用范圍；
3、同時傳統固液分離裝置采用一體式結構設計，降低了其使用時的靈活性，不具有預過濾處理結構，增加了固液分離裝置的阻塞風險，功能性單一。
本發明的目的可以通過以下技術方案實現：
一種污水處理用自清潔固液分離裝置，包括對接卡座、分離器和輸料箱，所述輸料箱拼接安裝在對接卡座的上端外表面，所述分離器拼接安裝在對接卡座的下端內側，所述分離器的上端外表面呈傾斜設置，所述分離器的上端內側設置有過濾器，所述過濾器包括若干組第一濾條和若干組第二濾條，所述第一濾條和第二濾條之間并排設置，第一濾條活動安裝在第二濾條的一側，所述第一濾條和第二濾條的整體呈傾斜設置，所述第一濾條和第二濾條的上端向下傾斜，所述第一濾條和第二濾條之間設置條形濾液槽，穿過第一濾條和第二濾條之間活動安裝有移動刮板，移動刮板的內側活動安裝有配合第一濾條使用的移動梳齒，所述移動刮板的下部通過傳送鏈驅動。
作為本發明的進一步技術方案，所述移動刮板的下端設置有配合傳送鏈?zhǔn)褂玫囊苿?dòng)架，移動架的下端和傳送鏈之間通過固定卡扣對接固定，所述移動刮板和移動架之間通過彈性轉軸彈性連接，當若干組第一濾條和第二濾條進行污水雜質過濾操作時，液體穿過第一濾條和第二濾條之間的條形濾液槽，而固體雜質會滯留在第一濾條和第二濾條的上部，通過兩根傳送鏈配合移動架帶動移動刮板移動，使得移動刮板的移動梳齒在條形濾液槽處移動，從而將卡在條形濾液槽的固體雜質，以及滯留在第一濾條和第二濾條上的固體雜質清理，使得固體雜質向著第一濾條和第二濾條的上端移動。
作為本發明的進一步技術方案，所述傳送鏈的兩端均活動安裝有齒輪組，一組齒輪組的下端設有電機，電機和齒輪組之間通過鏈條驅動，齒輪組由兩個齒輪構成，電機利用鏈條驅動齒輪組，使得齒輪組帶動傳送鏈移動，通過固定卡扣將移動架固定在傳送鏈上，在傳送鏈移動時，帶動移動架。
作為本發明的進一步技術方案，所述分離器的內部位于過濾器的下方設有呈傾斜設置的斜面滑道，所述對接卡座的一側外表面固定安裝有排液嘴，分離器的內側活動安裝有清料轉輪，清料轉輪由電動機驅動，對過濾器上端的雜質起到清理作用，對接卡座和分離器之間采用組合式結構設計，方便分離器進行清理及調節操作，使用時過濾后的液體落入至斜面滑道，由斜面滑道通過排液嘴排出。
作為本發明的進一步技術方案，所述分離器的內部設置有集料抽斗和刮料架，所述刮料架設置在集料抽斗的一端，所述刮料架的上部設置有斜面刮板，通過彈性轉軸的設置，使得移動刮板和移動架之間形成彈性翻轉結構，當移動刮板移動至下部，在移動刮板穿過斜面刮板時，利用彈性轉軸使得移動刮板向一側轉動，令移動刮板緊貼斜面刮板，從而完成對移動刮板的清理操作，同時因?yàn)榈谝粸V條和第二濾條的上端向下傾斜設置，使得固體雜質移動時上端時向下滑落，落入至集料抽斗的內部進行收集。
作為本發明的進一步技術方案，所述第一濾條和第二濾條的兩端均安裝有限位滑桿和抽拉桿，所述限位滑桿和抽拉桿并排設置，所述限位滑桿套接在第一濾條和第二濾條的內側，所述抽拉桿和第一濾條之間通過限位卡頭對接固定，使用者通過拉動抽拉桿可以調節第一濾條的位置，從而對第一濾條和第二濾條之間的條形濾液槽大小進行調節，使得第一濾條和第二濾條之間可以過濾不同大小的固體雜質，調節其適用范圍，而限位滑桿的設置，則是對第一濾條和第二濾條起到限位固定作用，限位滑桿和第二濾條固定對接。
作為本發明的進一步技術方案，所述移動刮板的內側設有配合移動梳齒使用的限位滑槽，所述移動刮板和移動梳齒的端部均為斜面結構，當?shù)谝粸V條進行位置調節操作時，為配合第一濾條的使用，通過限位滑槽的設置，使得移動梳齒可以根據第一濾條的移動做對應的位置調節。
作為本發明的進一步技術方案，所述對接卡座和輸料箱之間通過對接卡頭對接固定，所述對接卡座的側邊設置有兩組電動推扣。
作為本發明的進一步技術方案，所述輸料箱的內側活動安裝有側旋濾板，輸料箱和側旋濾板之間通過對接轉軸活動連接，所述側旋濾板的下部通過液壓撐桿驅動，輸料箱的上端設有進料槽，輸料箱的一側固定安裝有進料管，輸料箱的內側下部設有集料箱。
本發明的有益效果：
1、通過移動刮板和過濾器，在該污水處理用自清潔固液分離裝置使用時，令其具有自疏式固液分離結構，過濾的同時同步完成雜質清理操作，同時過濾器由若干組第一濾條和第二濾條并排組成，第一濾條和第二濾條之間的條形濾液槽相較于傳統的網孔過濾結構，具有更大的過水量，從而有效提升污水處理效率，操作時，通過進料槽將污水導入至輸料箱，在通過輸料箱的底部排入至過濾器上，當若干組第一濾條和第二濾條進行污水雜質過濾操作時，液體穿過第一濾條和第二濾條之間的條形濾液槽，而固體雜質會滯留在第一濾條和第二濾條的上部，齒輪組由兩個齒輪構成，電機利用鏈條驅動齒輪組，使得齒輪組帶動傳送鏈移動，通過固定卡扣將移動架固定在傳送鏈上，在傳送鏈移動時，帶動移動架，通過兩根傳送鏈配合移動架帶動移動刮板移動，使得移動刮板的移動梳齒在條形濾液槽處移動，從而將卡在條形濾液槽的固體雜質以及滯留在第一濾條和第二濾條上的固體雜質清理，使得固體雜質向著第一濾條和第二濾條的上端移動，因?yàn)榈谝粸V條和第二濾條的上端向下傾斜設置，使得固體雜質移動時上端時向下滑落，落入至集料抽斗的內部進行收集，從而同步完成對固體雜質的清理操作，避免第一濾條和第二濾條之間出現阻塞現象，提升過濾器使用時的穩定性，其次在移動刮板移動至下部時，通過彈性轉軸的設置，使得移動刮板和移動架之間形成彈性翻轉結構，在移動刮板穿過斜面刮板時，利用彈性轉軸使得移動刮板向一側轉動，令移動刮板緊貼斜面刮板，從而完成對移動刮板的清理操作，令其保持良好的清潔效果。
2、通過設置限位滑桿和抽拉桿，在該污水處理用自清潔固液分離裝置使用時，優化對移動刮板和過濾器的使用，令其可以根據雜質的粗細程度進行對應的調節操作，提升其適用范圍，操作時，使用者通過拉動抽拉桿可以調節第一濾條的位置，從而對第一濾條和第二濾條之間的條形濾液槽大小進行調節，使得第一濾條和第二濾條之間可以過濾不同大小的固體雜質，調節其適用范圍，而限位滑桿的設置，則是對第一濾條和第二濾條起到限位固定作用，限位滑桿和第二濾條固定對接，使得第二濾條始終保持固定裝的，利用對第一濾條的位置調節，調整條形濾液槽大小的尺寸，其次當?shù)谝粸V條進行位置調節操作時，為配合第一濾條的使用，通過限位滑槽的設置，使得移動梳齒可以根據第一濾條的移動做對應的位置調節，使得移動梳齒可以做同步位置調節操作，從而令該污水處理用自清潔固液分離裝置可以適用不同粗細程度的雜質。
3、通過設置對接卡座和輸料箱，在該污水處理用自清潔固液分離裝置使用時，令其具有分體式組合安裝結構，方便其進行維護及清理操作，對接卡座利用對接卡頭的設置，完成對輸料箱的拼接固定，同時拉動分離器，可以將分離器從對接卡座的下部抽出，方便其進行清理操作，其次輸料箱活動安裝有進行預過濾處理的側旋濾板，側旋濾板通過液壓撐桿的設置，可以呈開啟或關閉兩種狀態，側旋濾板的網孔較大，主要過濾體積較大的雜質，使用一段時間后，利用液壓撐桿驅動側旋濾板向一側旋轉，從而將側旋濾板上的雜質排入至集料箱的內部，令固液分離裝置具有預過濾結構，提升設備穩定性。
（發明人：王亮;劉華）
