公布日：2023.04.04
申請日：2022.10.31
分類號：C02F9/00(2023.01)I;B01D53/18(2006.01)I;B01D53/14(2006.01)I;B01D46/02(2006.01)I;C01F11/46(2006.01)I;C03C1/00(2006.01)I;C02F1/04(2006.01)N;C02F1/
66(2006.01)N
摘要
用于火電廠脫硫廢水處理系統及處理方法。現有技術采用的技術方案仍然會產生的大量廢棄物，甚至部分是危險廢棄物，造成環境污染。本發明組成包括：調節池（1），調節池、第一沉淀池（3）的出口與沉淀物儲存罐（15）的進口連接，沉淀物儲存罐出口與等離子體爐（7）的進口連接，調節池、第一中和池（2）、第一沉淀池（3）、第二中和池（4）之間均通過提升泵（16）連接，第二中和池與第二沉淀池（5）連接，第二沉淀池與高效蒸發器（6）連接，高效蒸發器與等離子炬（17）連接，等離子體爐與二燃室（8）連接，二燃室與急冷塔（9）連接，急冷塔與袋式除塵器（10）連接，袋式除塵器與鹽酸吸收塔（11）連接。本發明用于火電廠脫硫廢水處理系統。
權利要求書
1.一種用于火電廠脫硫廢水處理系統，其組成包括：調節池，其特征是：所述調節池、第一沉淀池的出口與沉淀物儲存罐的進口連接，所述的沉淀物儲存罐出口與等離子體爐的進口連接，所述的調節池、第一中和池、第一沉淀池、第二中和池之間均通過提升泵連接，所述的第二中和池與第二沉淀池連接，所述的第二沉淀池與高效蒸發器連接，所述的高效蒸發器與等離子炬連接，所述的等離子體爐與二燃室連接，所述的二燃室與急冷塔連接，所述的急冷塔與袋式除塵器連接，所述的袋式除塵器與鹽酸吸收塔連接。
2.根據權利要求1所述的用于火電廠脫硫廢水處理系統，其特征是：所述的鹽酸吸收塔連接煙氣再熱器，所述的煙氣再熱器通過風機與煙囪連接，所述的等離子體爐配備有3只所述的等離子炬，其中一只等離子炬設置一臺燃燒器，所述的等離子體炬、所述的燃燒器均與等離子體爐的豎直方向斜插45-60°。
3.一種利用權利要求1-2之一的設備用于火電廠脫硫廢水處理方法，該方法包括如下步驟：首先是將脫硫廢水引入調節池，懸浮物隨后沉淀后打入到沉淀物儲存罐，得到的廢水通過泵提升到第一中和池中，加入30%NaOH，調節廢水的pH值至，后廢水經過提升泵到第一沉淀池中，生成的重金屬沉淀后引入到沉淀物儲存罐，廢水經提升泵到第一中和池中，與10%CaCl2反應后，廢水經過提升泵到第二沉淀池中，生成的硫酸鈣沉淀經過處理后外送資源化利用，產生的廢水引入到高效蒸發器，經過蒸發后得到中水循環到藥劑間，供配藥劑溶液使用，生成的濃縮液通過噴發設備注入到等離子體爐中，同時沉淀物儲存罐中沉淀物也輸送到等離子體爐中，在等離子體爐中由等離子體炬提供熱源，保證爐體溫度達到1400℃，非揮發性物質將被熔融后排放到固定容器中形成玻璃體，外送資源化利用，生成的揮發性氣體引入到二燃室中，在二燃室中也使用等離子體炬為能源，保證二燃室溫度達到1100℃，可燃性物質被氧化后，進入到急冷塔中急冷到250℃以下后，滿足袋式除塵器使用條件，粉塵在袋式除塵器被截留，產生的二次廢物被收集外送到處理單位，煙氣隨后進入到鹽酸吸收塔中，通過不斷循環得到40%的鹽酸溶液，外送利用，隨后煙氣在煙氣再熱器中被加熱到200℃后排放到大氣中。
發明內容：
本發明的目的是提供一種用于火電廠脫硫廢水處理系統及處理方法，該結構及方法能夠完成重金屬等污染物的去除，美化環境的同時還能夠有效達到降低脫硫廢水的處理成本的目的。

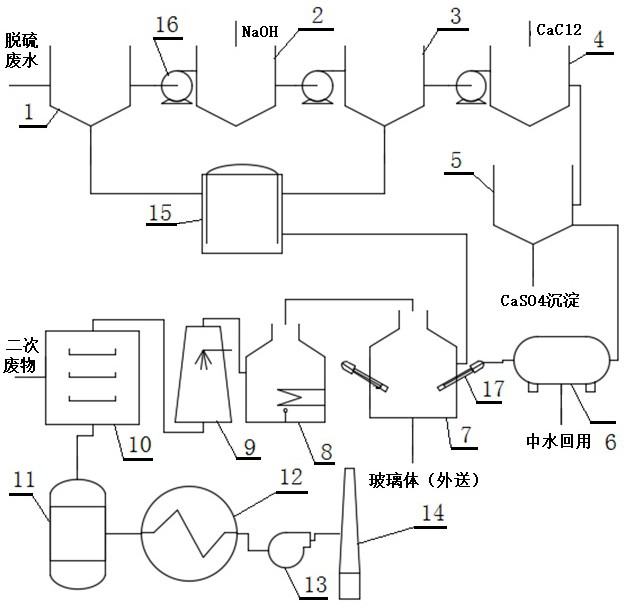

上述的目的通過以下的技術方案實現：一種用于電廠脫硫廢水處理系統，其組成包括：調節池，所述調節池、第一沉淀池的出口與沉淀物儲存罐的進口連接，所述的沉淀物儲存罐出口與等離子體爐的進口連接，所述的調節池、第一中和池、第一沉淀池、第二中和池之間均通過提升泵連接，所述的第二中和池與第二沉淀池連接，所述的第二沉淀池與高效蒸發器連接，所述的高效蒸發器與等離子炬連接，所述的等離子體爐與二燃室連接，所述的二燃室與急冷塔連接，所述的急冷塔與袋式除塵器連接，所述的袋式除塵器與鹽酸吸收塔連接。
所述的用于火電廠脫硫廢水處理系統，所述的鹽酸吸收塔連接煙氣再熱器，所述的煙氣再熱器通過風機與煙囪連接，所述的等離子體爐配備有3只所述的等離子炬，其中一只等離子炬設置一臺燃燒器，所述的等離子體炬、所述的燃燒器均與等離子體爐的豎直方向斜插45-60°。
一種用于火電廠脫硫廢水處理系統及處理方法，該方法包括如下步驟：首先是將脫硫廢水引入調節池，懸浮物隨后沉淀后打入到沉淀物儲存罐，得到的廢水通過泵提升到第一中和池中，加入30%NaOH，調節廢水的pH值至，后廢水經過提升泵到第一沉淀池中，生成的重金屬沉淀后引入到沉淀物儲存罐，廢水經提升泵到第一中和池中，與10%CaCl2反應后，廢水經過提升泵到第二沉淀池中，生成的硫酸鈣沉淀經過處理后外送資源化利用，產生的廢水引入到高效蒸發器，經過蒸發后得到中水循環到藥劑間，供配藥劑溶液使用，生成的濃縮液通過噴發設備注入到等離子體爐中，同時沉淀物儲存罐中沉淀物也輸送到等離子體爐中，在等離子體爐中由等離子體炬提供熱源，保證爐體溫度達到1400℃，非揮發性物質將被熔融后排放到固定容器中形成玻璃體，外送資源化利用，生成的揮發性氣體引入到二燃室中，在二燃室中也使用等離子體炬為能源，保證二燃室溫度達到1100℃，可燃性物質被氧化后，進入到急冷塔中急冷到250℃以下后，滿足袋式除塵器使用條件，粉塵在袋式除塵器被截留，產生的二次廢物被收集外送到處理單位，煙氣隨后進入到鹽酸吸收塔中，通過不斷循環得到40%的鹽酸溶液，外送利用，隨后煙氣在煙氣再熱器中被加熱到200℃后排放到大氣中。
有益效果：1.本發明是一種用于火電廠脫硫廢水處理系統，該結構能夠完成脫硫廢水重金屬的去除、硫酸根沉淀以及等離子體重金屬固化和HCl的生產回收，能夠大大降低脫硫廢水的處理成本，并且還能實現資源化利用，完全解決燃煤電廠的脫硫廢水問題，還不容易導致煙道腐蝕或積灰堵塞。
2.本發明的結構用于燃煤火電廠的脫硫廢水的處理，通過采用調節池、第一中和池、第一沉淀池、第二中和池、第二沉淀池以及高效蒸發器等設備，并將各設備之間通過提升泵連接，調節池和第一沉淀池中獲得的沉淀物送入到沉淀物儲存罐中，第二沉淀池中得到CaSO4通過收集外送利用，高效蒸發器獲得濃縮液和沉淀物儲存罐中沉淀物將進入等離子體爐中，產生的玻璃體將會收集外送，產生的煙氣分別進入到二燃室、急冷塔、袋式除塵器、鹽酸吸收塔、煙氣再熱器、風機后排放到大氣中，能夠大大降低脫硫廢水的處理成本，并且還能實現資源化利用，完全解決燃煤電廠的脫硫廢水問題。
（發明人：蘇永寧;李甲偉;鞏鵬;邢文斌;王超;李正川;鄧先剛）
