公布日：2023.11.17
申請日：2023.08.19
分類號：C02F7/00(2006.01)I;C02F3/32(2023.01)I;C02F3/00(2023.01)I;C02F3/30(2023.01)I
摘要
本發明提供了一種污水溶氧器及農村污水處理方法，在引流板上設置有引流通道，所有引流板以“梯級”結構布置，污水在各個引流板上以“面”的方式逐級向下流動；污水處理方法，將污水溶氧器布置在具有高差的地區，污水溶氧器頂部連接污水源，污水溶氧器頂部連接生物處理模塊，生物處理系統連接濕地模塊；污水源先進入所述污水溶氧器的溢流結構，然后溢流至頂部引流板，并逐級下流，并經過底部引流板后進入生物處理模塊進行生物處理，然后進入濕地模塊進行二次處理。本發明將污水中的溶氧量大幅提升至滿足生物處理需求，使得應用該污水溶氧器的污水處理能夠達標，同時能夠保證污水處理效果的穩定性。
權利要求書

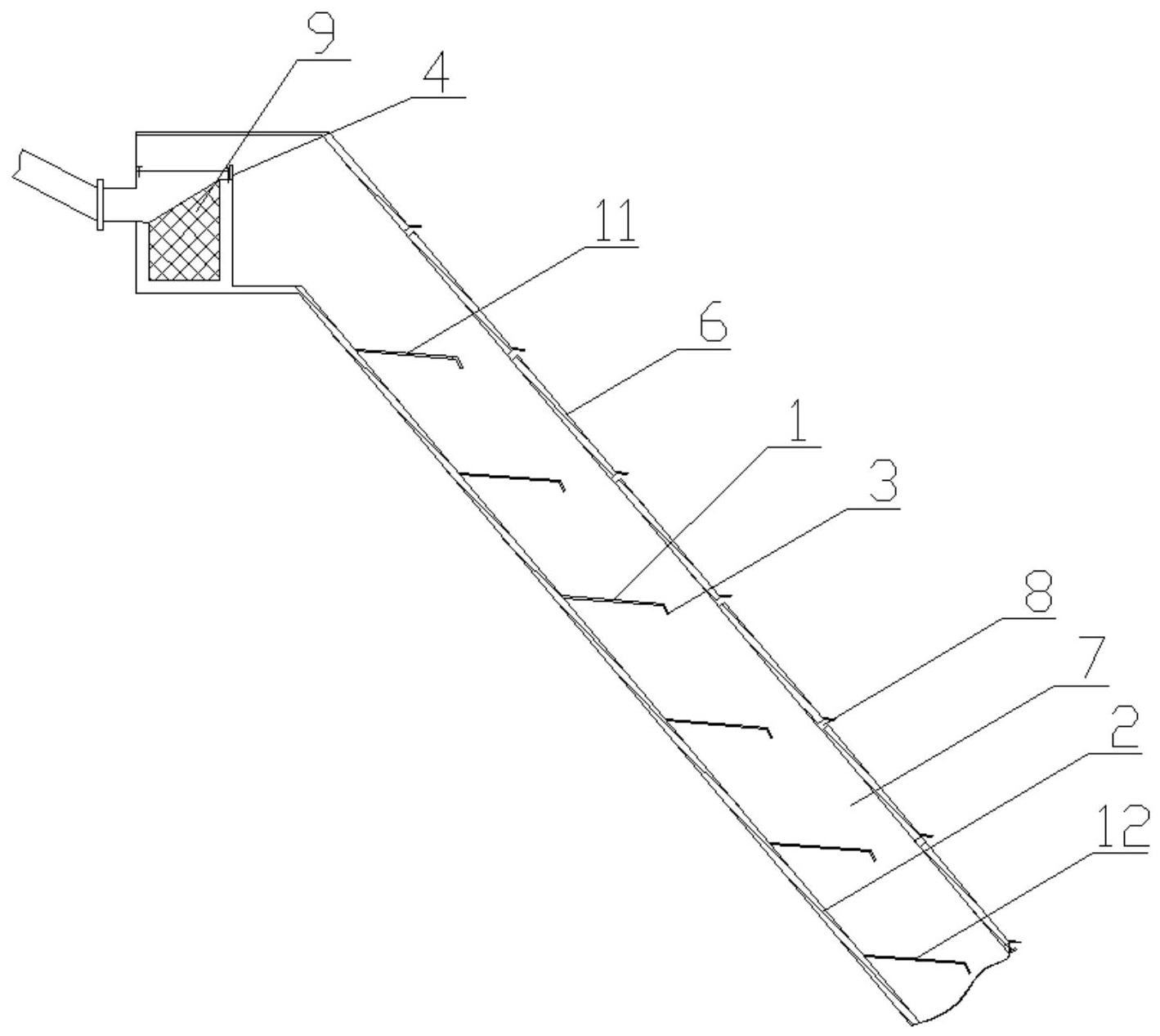

1.一種污水溶氧器，包括若干個引流板（1），其特征在于：在引流板（1）上設置有引流通道，所有引流板（1）以“梯級”結構布置，污水在各個引流板（1）上以“面”的方式逐級向下流動。
2.根據權利要求1所述的污水溶氧器，其特征在于：每個引流板（1）的其中一端連接在底板（2）上，每個引流板（1）的另一端懸空，且在引流板（1）的懸空端設置有彎折部（3），彎折部（3）相對于引流板（1）向下彎折。
3.根據權利要求2所述的污水溶氧器，其特征在于：彎折部（3）與引流板（1）之間的夾角為90°~180°。
4.根據權利要求1所述的污水溶氧器，其特征在于：在位于頂部引流板（11）上游設置有溢流結構，溢流結構的溢流板（4）頂沿高于頂部引流板（11）。
5.根據權利要求1所述的污水溶氧器，其特征在于：所述的引流板（1）設置在殼體（5）內，并在殼體（5）的頂板（6）和/或側板（7）上設置有通孔（8），空氣能夠通過通孔（8）進入殼體（5）內。
6.根據權利要求5所述的污水溶氧器，其特征在于：在殼體（5）的頂板（6）上設置有與各引流板（1）對應的若干個通孔（8），各通孔（8）所在位置低于其對應引流板（1）懸空端。
7.根據權利要求1所述的污水溶氧器，其特征在于：頂部引流板（11）與位于底部引流板（12）之間的高差不小于兩米。
8.根據權利要求1所述的污水溶氧器，其特征在于：每個引流板（1）上設置有若干個間隔、并排布置的引流通道，引流通道深度不超過引流板（1）壁厚，引流通道布滿整個引流板（1）頂面。
9.一種采用權利要求1-8任一項所述污水溶氧器的農村污水處理方法，其特征在于：將所述污水溶氧器布置在具有高差的地區，所述污水溶氧器頂部連接污水源，所述污水溶氧器底部連接生物處理模塊，生物處理系統連接人工濕地模塊；污水源先進入所述污水溶氧器的溢流結構，然后溢流至頂部引流板（11），然后以“撞擊”的方式逐級下流，并經過底部引流板（12）后進入生物處理模塊進行生物處理，然后進入人工濕地模塊進行二次處理。
10.一種采用權利要求9所述的農村污水處理方法，其特征在于：經過底部引流板（12）時的污水中溶氧量不低于2.5mg/L；引流板（1）外壁設置有保溫層。
發明內容
本發明目的在于提供一種污水溶氧器及農村污水處理方法，至少能夠解決現有零電耗農村污水處理系統存在的污水處理效果很難達標且處理效果很不穩定的問題。
本發明采用了如下技術方案。
一種污水溶氧器，包括若干個引流板，在引流板上設置有引流通道，所有引流板以“梯級”結構布置，污水在各個引流板上以“面”的方式逐級向下流動。采用這樣地方案，巧妙地利用“梯級”結構布置的引流板使污水在引流板上以“面”的方式逐級向下流動，從而將污水中的溶氧量大幅提升至滿足生物處理需求，使得應用該污水溶氧器的污水處理能夠達標，同時能夠保證污水處理效果的穩定性。本發明中，梯級是指類似于梯臺/臺階的結構；污水在各個引流板上以“面”的方式，是指污水平鋪/均以分布在引流板的上表面。
為了能夠更好地確保污水處理效果的穩定性，每個引流板的其中一端連接在底板上，每個引流板的另一端懸空，且在引流板的懸空端設置有彎折部，彎折部相對于引流板向下彎折。采用這樣地方案，還能夠確保溶氧更均勻地分布在污水中。
作為優選方案，彎折部與引流板之間的夾角為90°~180°。
進一步地，在位于頂部引流板上游設置有溢流結構，溢流結構的溢流板頂沿高于頂部引流板。采用這樣地方案，不僅能夠使得引流板上的污水盡可能以“面”的方式進入，而且能夠防止引流板堵塞。
為了更好地保證污水處理效果的穩定性，所述的引流板設置在殼體內，并在殼體的頂板和/或側板上設置有通孔，空氣能夠通過通孔進入殼體內。
為了更快速地實現污水溶氧，在殼體的頂板上設置有與各引流板對應的若干個通孔，各通孔所在位置低于其對應引流板懸空端。
本發明中，各通孔為魚鱗孔，盡可能只確保空氣進入殼體內而防止雨水進入殼體內。
作為優選方案，頂部引流板與位于底部引流板之間的高差不小于兩米。
作為優選方案，每個引流板上設置有若干個間隔、并排布置的引流通道，引流通道深度不超過引流板壁厚，引流通道布滿整個引流板頂面。
一種采用前述污水溶氧器的農村污水處理方法，將所述污水溶氧器布置在具有高差的地區，所述污水溶氧器頂部連接污水源，所述污水溶氧器底部連接生物處理模塊，生物處理系統連接濕地模塊；污水源先進入所述污水溶氧器的溢流結構，然后溢流至頂部引流板，然后以“撞擊”的方式逐級下流，并經過底部引流板后進入生物處理模塊進行生物處理，然后進入濕地模塊進行二次處理。
進一步地，經過底部引流板時的污水中溶氧量不低于2.5mg/L；引流板外壁設置有保溫層。
有益效果：本發明巧妙地利用呈“梯級”結構布置的引流板及其組件使污水在引流板上以“面”的方式逐級向下流動，從而將污水中的溶氧量大幅提升至滿足生物處理需求，使得應用該污水溶氧器的污水處理能夠達標，同時能夠保證污水處理效果的穩定性。以采用兩米高差、十個引流板的污水溶氧器為例，污水溶氧器底部的污水中溶氧量即可達到于2.8mg/L，試驗三個月連續運行的數十臺設備中，污水處理全部達標，處理效果穩定可靠；而采用傳統方案（如水管或斜槽）只能夠?qū)崿F(xiàn)污水中約1mg/L的溶氧量，在不實施曝氣處理的情況下無一達標，且排放的污水處理效果極不穩定。
（發明人：李文潼;李渝）
